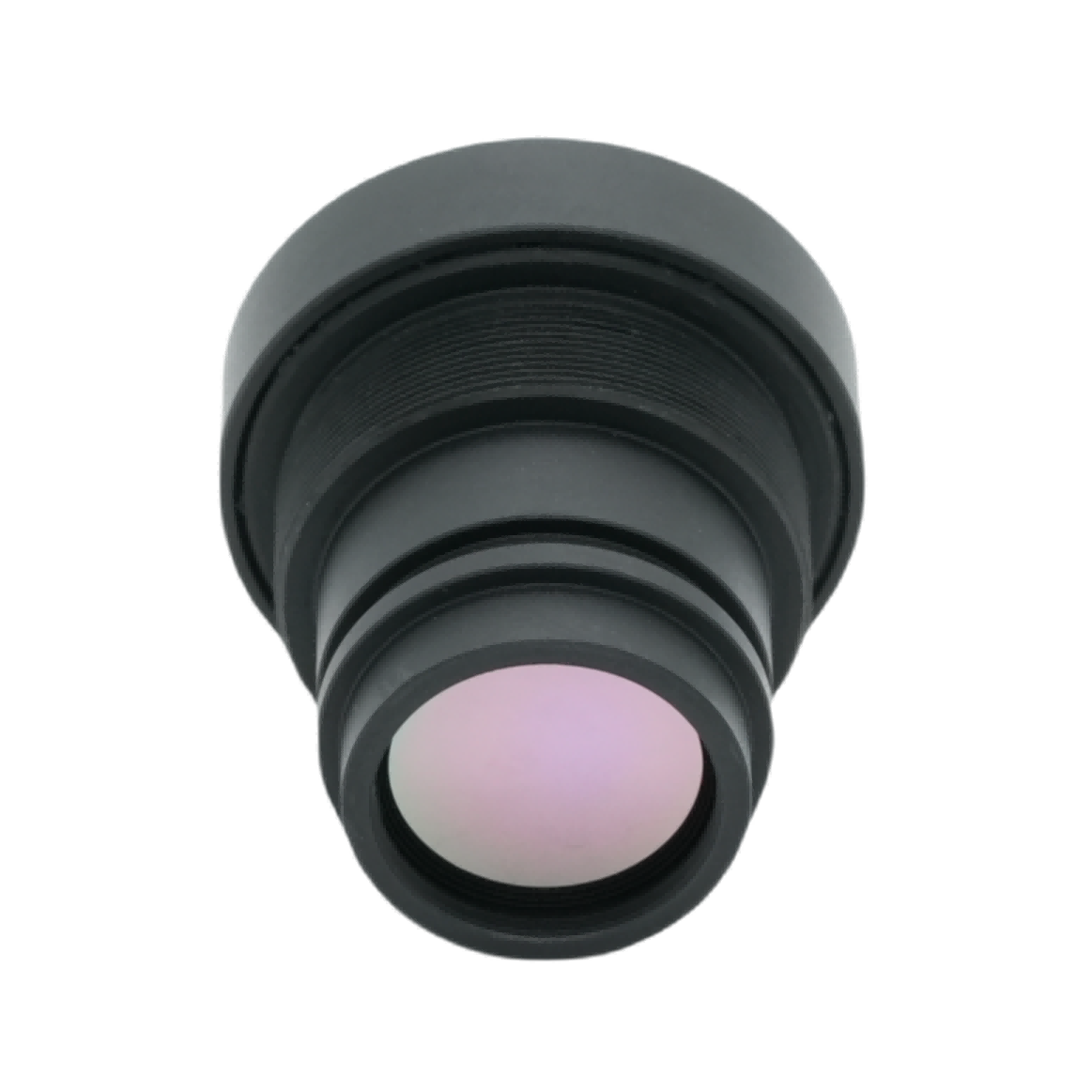

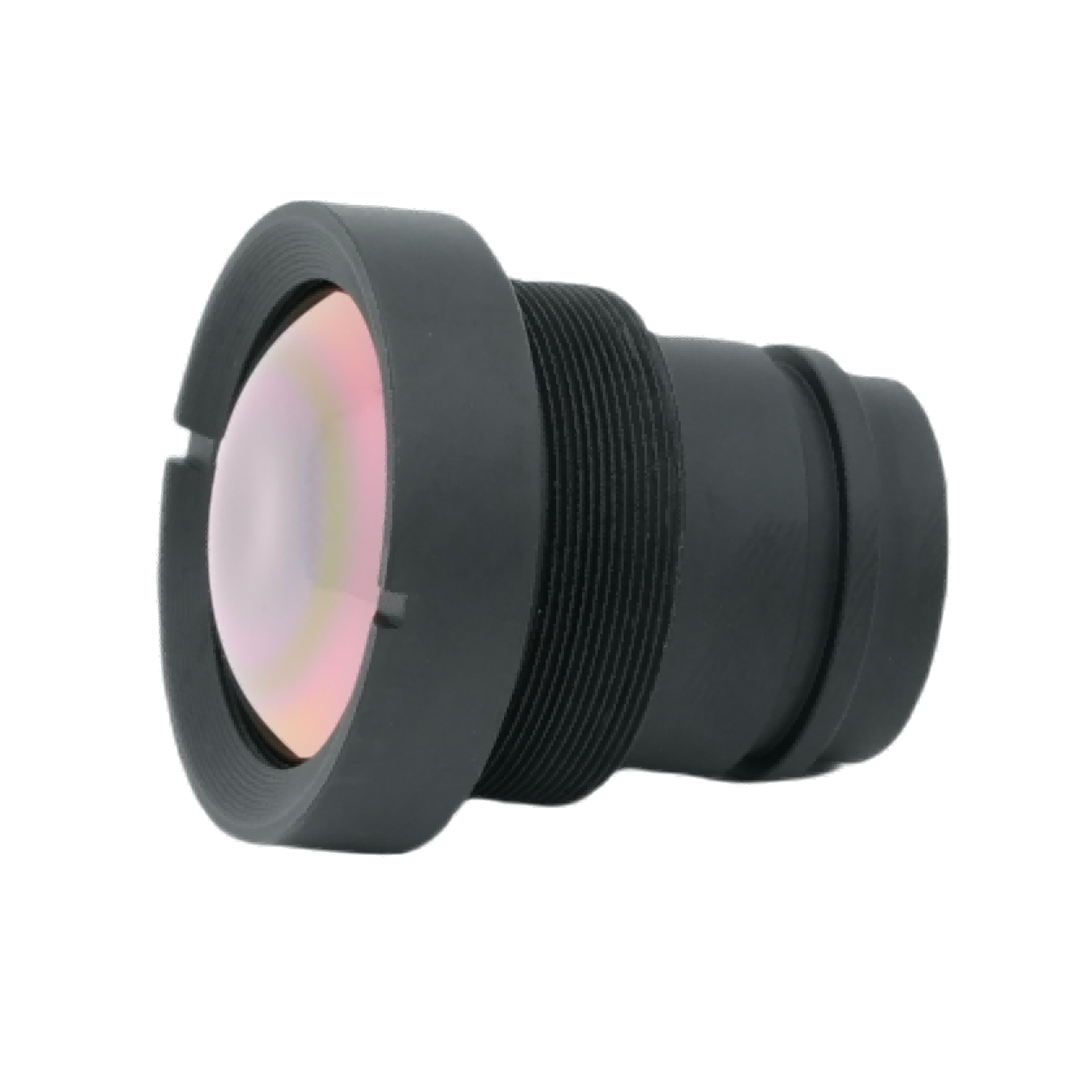

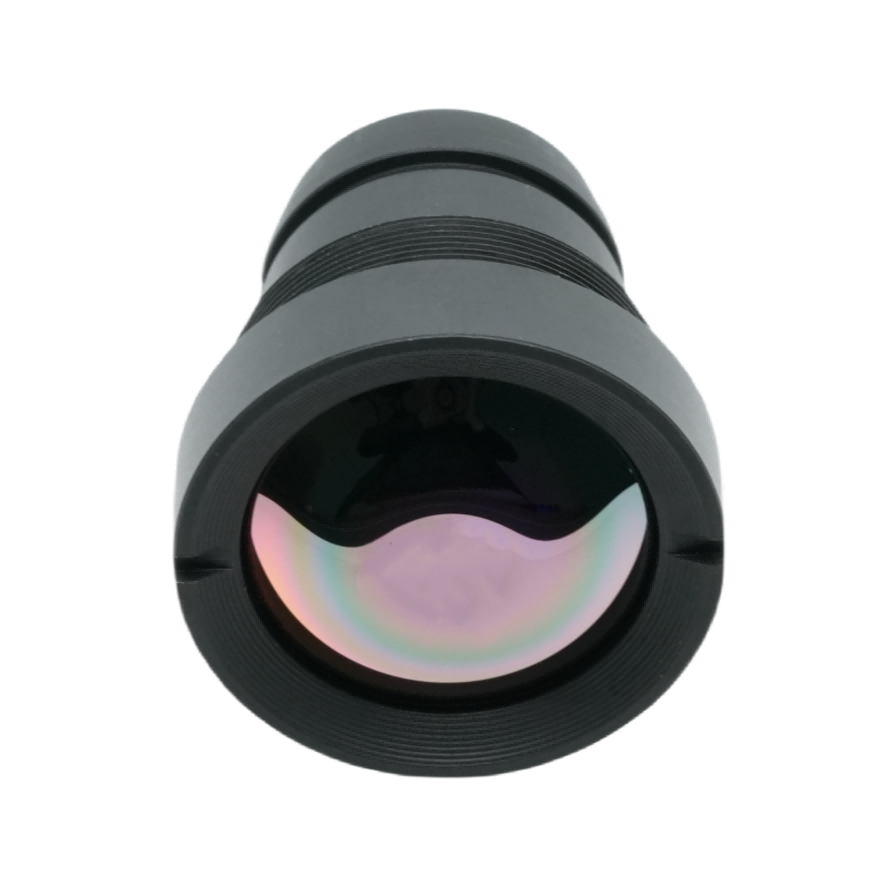

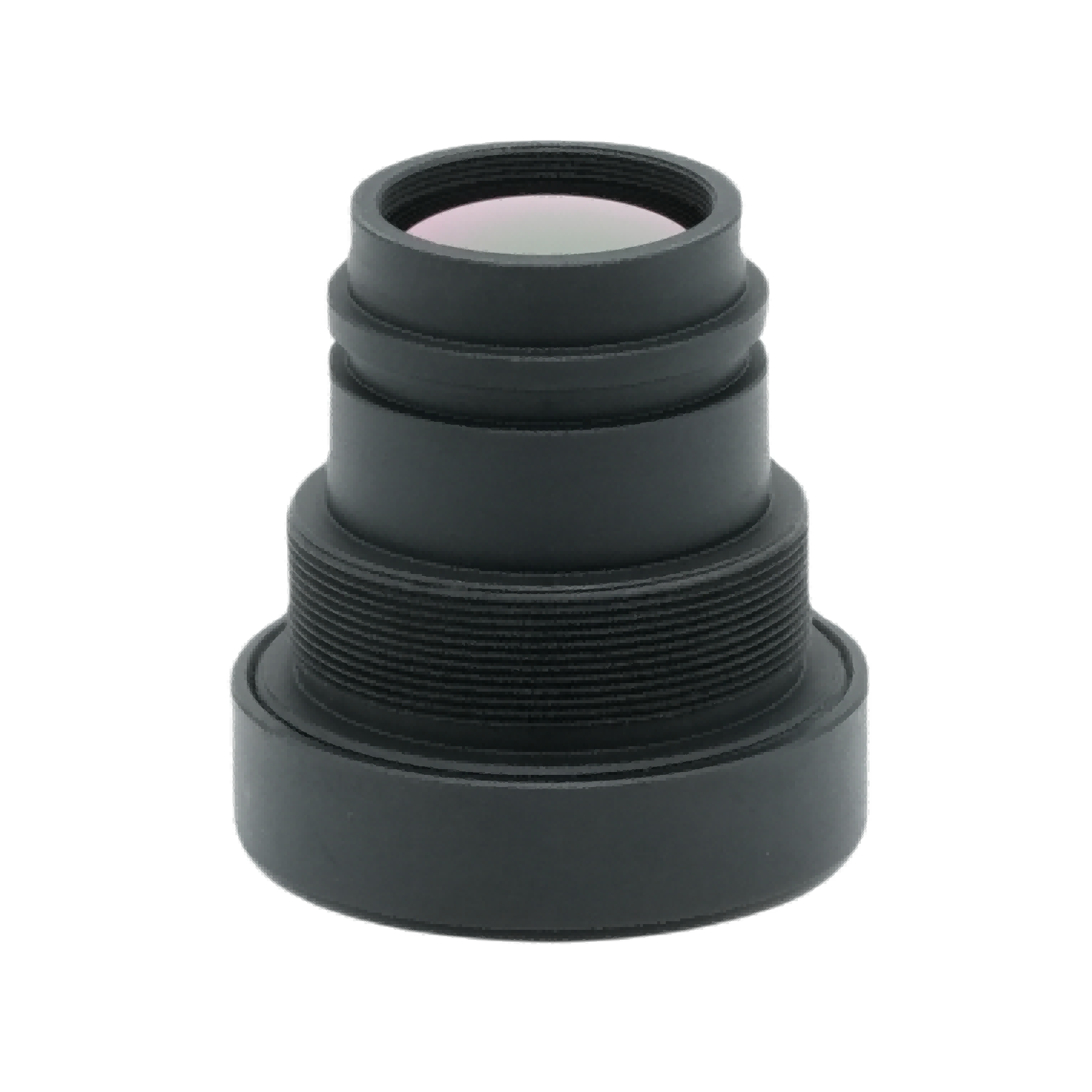

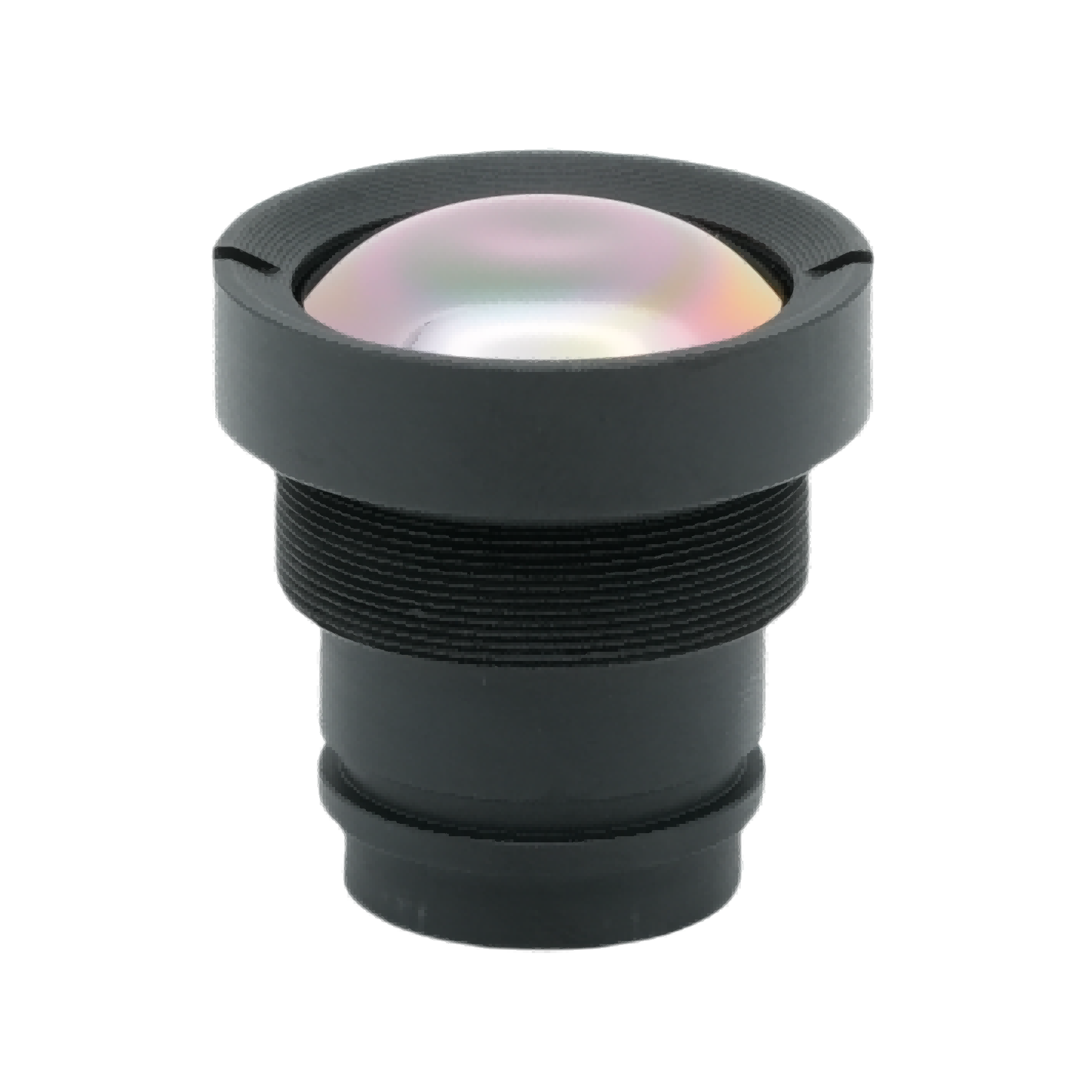

Termovizní čočka M22 4,1 mm

Stručný popis produktu

Vyrábí a dodáváOptika BOSHITechnologie, tato F1.0 4.1mm ohnisková vzdálenosttermovizní čočkaje ultraširokoúhlý infračervený objektiv optimalizovaný pro rozlišení 640 × 512, 12μm pixelové nechlazené infračervené pole ohniskové roviny. Tato termální infračervená čočka využívá pokročilou antireflexní vrstvu s antireflexní vrstvou, která zajišťuje propustnost infračerveného záření vyšší než 88 procent. Jako profesionální infračervená optická čočka vyvinutá společností BOSHI Optical Technology se jednotka vyznačuje krytím přední čočky IP67, lehkou konstrukcí přibližně 25 gramů a spolehlivou širokoteplotní optickou stabilitou. Může dosáhnout hladké integrace v rámci kompaktních nechlazených termokamerových systémů. Jeho široké rozvržení FOV poskytuje rozsáhlé pokrytí scény, které se přizpůsobí různorodým scénářům nasazení tepelného zobrazování, a vyvažuje požadavky na nízkou hmotnost a praktický obrazový výstup pro malá termální hardwarová zařízení.

Podrobný popis produktu

Parametr

1. Optické specifikace

Tento infračervený optický objektiv má ohniskovou vzdálenost 4,1 mm a ultra velkou světelnost F1,0. Ultra velký otvor výrazně zlepšuje kapacitu příjmu infračerveného světla. Takový optický výkon představuje základní záruku čistého obrazového výstupu této termální infračervené čočky za provozních podmínek při nízké teplotě a nízkém záření.

2. Přizpůsobení detektoru

Optická technologie BOSHI navrhuje tuto čočku pro spárování s infračervenými detektory s rozlišením 640 × 512, 12μm pixelů. Zachovává si vysokou kompatibilitu s běžnými formáty nechlazených tepelných senzorů. Dobře přizpůsobená hardwarová charakteristika eliminuje odchylky obrazu způsobené nesouladem podmínek mezi objektivem a snímacím čipem.

3. Zorné pole

Objektiv podporuje úhlopříčku 130 stupňů, 102 stupňů horizontálně a 83 stupňů vertikálně široké FOV. Zařízení získává pokrytí scény s velkým dosahem bez dalších mechanických skenovacích sestav. Tato vlastnost zjednodušuje celkový návrh mechanické konstrukce termovizního zařízení.

4. Zaměření na výkon

Rozsah kontinuálního ostření je od 0,5 metru do nekonečna. Výkon zaměření vyvažuje inspekční operace na krátkou vzdálenost a úkoly dohledu na velké vzdálenosti. Rozšiřuje hranici použitelné vzdálenosti tohoto objektivu s ohniskovou vzdáleností 4,1 mm pro skutečné nasazení na místě.

5. Environmentální a mechanický index

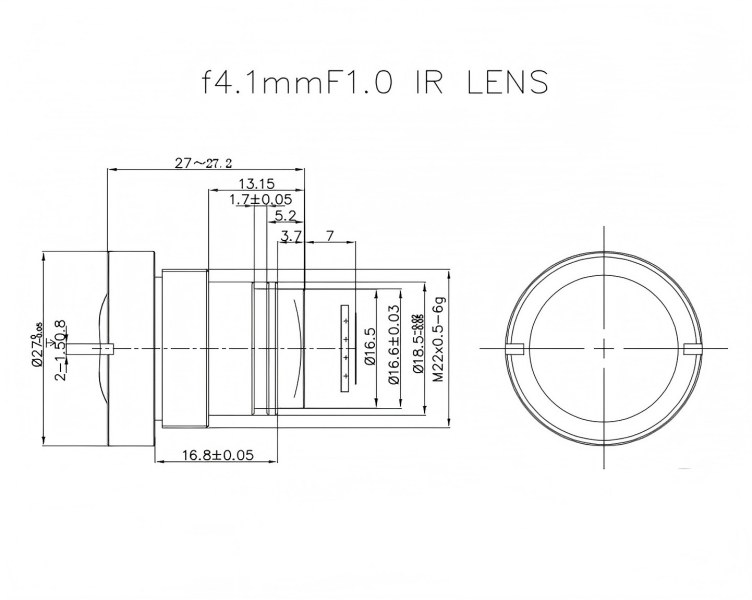

Rozsah provozních teplot pokrývá minus 40 stupňů Celsia až plus 80 stupňů Celsia. Povrch přední čočky dosahuje standardu vodotěsnosti a prachuvzdornosti IP67. Pro zefektivnění montážních prací používá standardní závitové rozhraní pro montáž M22×0,5. Čistá hmotnost se pohybuje kolem 25 gramů, což vytváří příznivý předpoklad pro vývoj produktů lehkého vybavení.

6. Indikátory kvality zobrazení

S antireflexní vrstvou AR je optická propustnost vyšší než 88 procent. Relativní osvětlení zůstává nad 80 procenty. Hodnota zkreslení se drží pod 45 procenty. Tato skupina indikátorů zajišťuje dobrou rovnováhu mezi vlastnostmi širokoúhlého zobrazení a kvalitou obrazu v reálném světě infračervené optické čočky.

Výkonové výhody

1. Vynikající tepelná citlivost při nízkém osvětlení

Maximální světelnost F1.0 zvyšuje účinnost sběru zářivé energie. Při práci v tmavém prostředí a prostředí s nízkou radiací může tato termální infračervená čočka znatelně zvýšit kontrast tepelného obrazu. Snižuje pravděpodobnost rozmazání obrazu, když cílový infračervený signál zeslábne, a poskytuje stabilní základ obrazu pro pozorování scény s nízkou radiací.

2. Ultra-Wide Scene Coverage

130° úhlopříčka široké FOV umožňuje jediné hardwarové jednotce monitorovat rozšířený prostorový rozsah. Realizátoři projektu mohou odpovídajícím způsobem snížit celkový počet termokamer potřebných pro celoplošné monitorování. Tato změna přináší přímé snížení celkových nákladů na výstavbu systému. Optická technologie BOSHI optimalizuje optickou dráhu, aby byla zaručena použitelná kvalita obrazu při tak velkém pozorovacím úhlu.

3. Spolehlivá jednotnost zobrazení

Relativní osvětlení vyšší než 80 procent účinně omezuje problém vinětace. Obrazový rámeček zachovává konzistentní jas ve všech oblastech. Propustnost přes 88 procent snižuje ztráty infračervené energie uvnitř optické přenosové trasy. BOSHI Optical Technology implementuje opakovanou kalibraci této infračervené optické čočky. Kalibrační práce zajišťuje stabilní výstup obrazu během dlouhodobého nepřetržitého provozu.

4. Robustní přizpůsobivost prostředí

Krytí přední čočky IP67 a široký pracovní rozsah teplot umožňuje stabilní provoz v dešti, prachu, extrémně chladném a vysoce horkém prostředí. Termální infračervená čočka nevyžaduje častou manuální údržbu. Vyhovuje venkovní instalaci a náročným scénářům průmyslového nasazení.

5. Kompaktní struktura pro pohodlnou integraci

25gramové lehké tělo a standardní uchycení M22×0,5 snižují obtížnost mechanické konstrukce miniaturizovaných termovizních zařízení. Vývojáři produktů mohou během procesu integrace produktu snížit pracovní zátěž při úpravách struktury. Zkracuje cyklus výzkumu a vývoje tepelného hardwaru terminálu.

6. Univerzální kapacita pro nastavení zaostření

Minimální zaostřovací vzdálenost 0,5 metru podporuje detekci blízkého cíle. Ve srovnání s čistě dálkovými řešeními s pevným ohniskem rozšiřuje tento produkt s ohniskovou vzdáleností 4,1 mm pokrytí aplikací. Splňuje požadavky na pozorování na různé vzdálenosti z mnoha praktických projektů.

Aplikační pole

1. Monitorování zabezpečení perimetru

Tato infračervená optická čočka s širokým zorným polem poskytuje širokoúhlou kapacitu tepelného sledování pro tovární areály, parkové zóny, příhraniční oblasti a obytné oblasti. Dokončuje úkoly detekce narušení nepřetržitě bez vstupu viditelného světla. Monitorování zabezpečení perimetru se počítá jako jeden hlavní aplikační směr pro produktové řady od BOSHI Optical Technology.

2. Průmyslová tepelná inspekce

Termální infračervená čočka podporuje teplotní stínění zařízení, diagnostiku poruch elektrické skříně, kontrolu tepelných úniků potrubí a bezpečnostní hlídky v továrně. Pracovníci na místě mohou včas odhalit abnormální zdroje tepla, aby se předešlo potenciálním průmyslovým bezpečnostním incidentům. Funkce přizpůsobení rozlišení 640 × 512 zaručuje jemné zachycení tepelných detailů v průmyslových kontrolních misích.

3. Chytrá doprava a vize vozidla

Uživatelé mohou čočku nasadit pro automobilové termální noční vidění a sledování silničního provozu. Za mlhy, v noci a za snížené viditelnosti pomáhá jeho 12μm pixelová shoda při práci s identifikací chodců i překážek. Zvyšuje úroveň záruky bezpečnosti pro inteligentní dopravní systémy.

4. Užitečné zatížení bezpilotních systémů

Tato infračervená optická čočka těží z lehkosti 25 gramů a slouží jako lehká tepelná zátěž pro bezpilotní vzdušná vozidla, roboty a bezpilotní pozemní vozidla. Provádí pátrací a záchrannou činnost, monitorování rizika požáru a úkoly hlídkování terénu. Držák M22×0,5 přináší výhodu rychlé montáže pro bezpilotní montáž užitečného zatížení plošiny.

5. Veřejná bezpečnost a záchranná služba

Pro hasičské tepelné polohování a pátrací a záchranné úkoly funguje čočka dobře ve tmavém, zakouřeném nebo vizuálně zablokovaném prostředí. Tepelné signály mohou proniknout částečnou kouřovou poruchou a uzamknout cílovou polohu. Široké zorné pole pomáhá záchranářům dokončit rychlé skenování rozsáhlé oblasti během nouzových operací.

6. Monitoring zemědělství a životního prostředí

Operátoři využívají tuto termální infračervenou čočku k provádění analýzy teploty vegetace, pozorování divokých tvorů a sledování distribuce tepla v prostředí. Poskytuje platnou datovou podporu pro zemědělské studie a výzkum ekologického prostředí. Stupeň krytí IP67 činí objektiv vhodný pro dlouhodobé pozorování v terénu.
