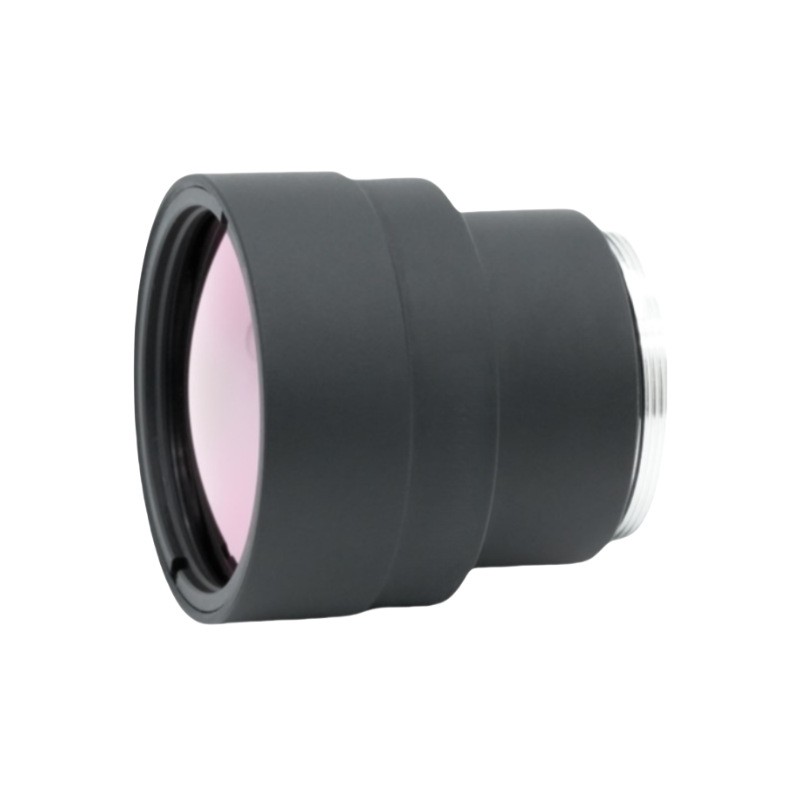

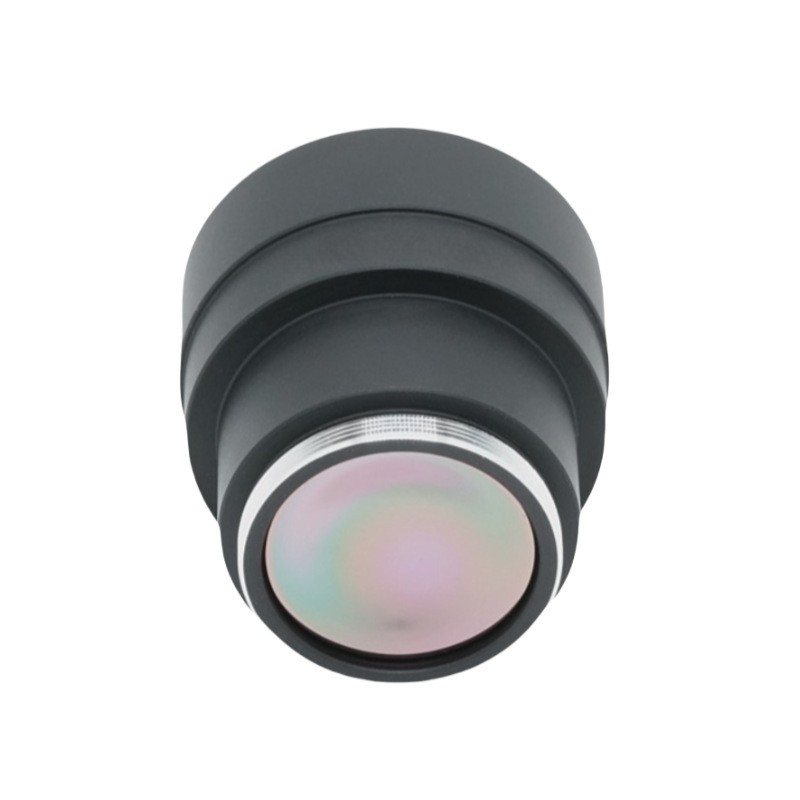

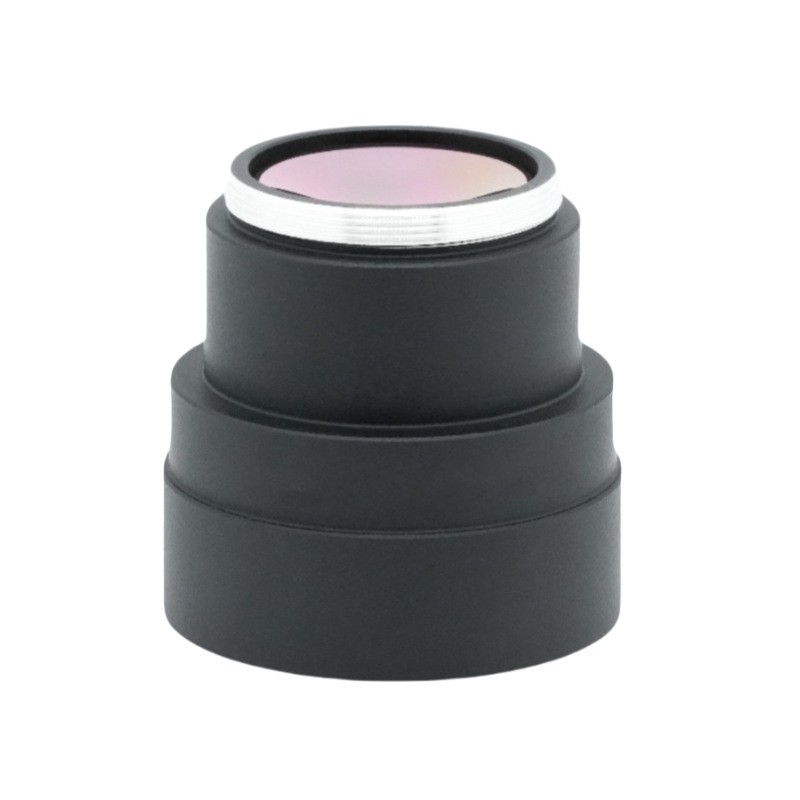

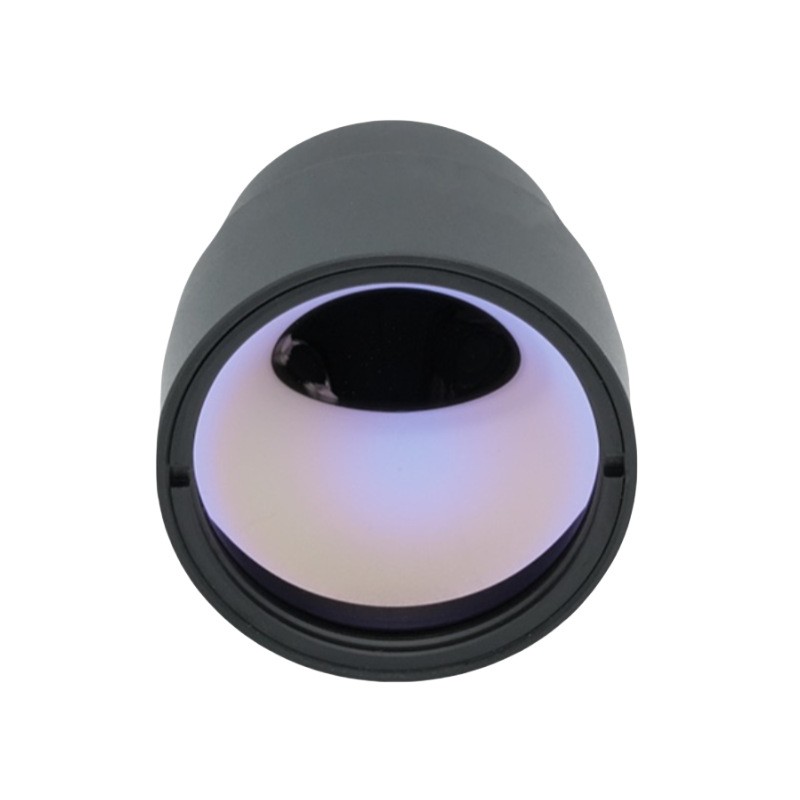

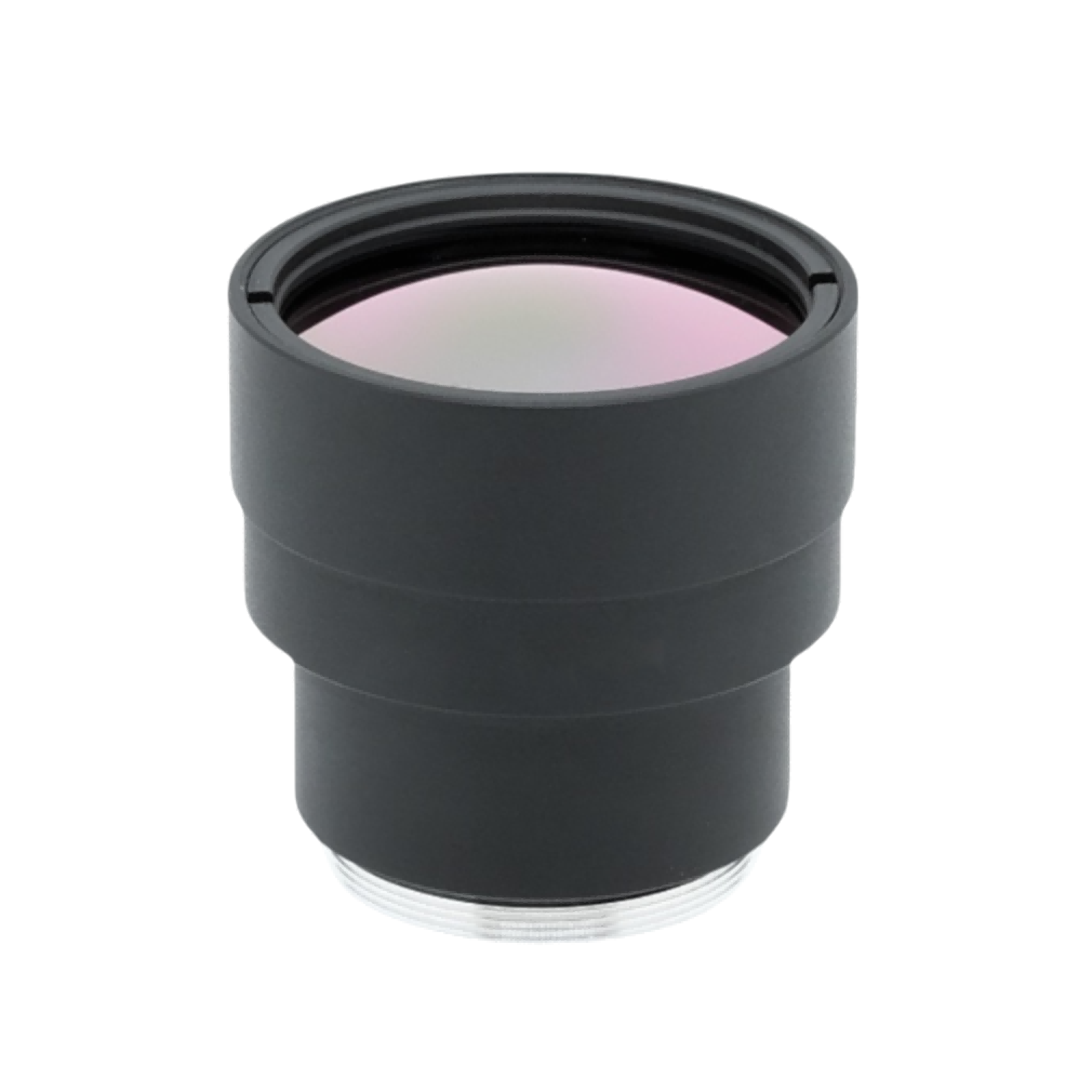

Termovizní objektiv s ohniskovou vzdáleností 25 mm

Stručný popis produktu

Tato 25mm dlouhovlnná infračervená čočka F1.0 je nezávisle zkoumána a vyrobena společnostíOptika BOSHITechnologie. Jako vysoce výkonná termovizní čočka pracující v pásmu vlnových délek 8–12 μm je tato dlouhovlnná infračervená čočka optimalizována pro tepelné detektory čočky 640×512, 12μm. Infračervená čočka se může pochlubit strukturou s velkou clonou F1,0 a poskytuje vynikající výkon při shromažďování světla, aby se vyrovnala s pracovními scénáři monitorování při nízké viditelnosti a nízkých teplotách. Montážní struktura objektivu M22×0,5 podporuje jednoduchou instalaci na odpovídající vybavení termokamery. Přední komponent čočky dosahuje stupně ochrany IP67, aby poskytoval stabilní venkovní provoz. Tento 25mm termokamerový objektiv dosahuje více než 86 procent propustnosti a více než 97 procent relativního osvětlení, přičemž udržuje zkreslení pod 2 procenty. Rozsah nastavení zaostření pokrývá 2 metry až nekonečno a stabilní provoz lze realizovat v teplotním prostředí od -40 ℃ do +80 ℃. BOSHI Optical Technology implementuje přesnou kalibraci pro každý hotový produkt, aby udržela stabilní obrazový výstup pro průmyslová a bezpečnostní sledovací termovizní zařízení.

Podrobný popis produktu

1. Parametr

Optické parametry tohoto produktu přebírají profesionální ladění doplněné optickou technologií BOSHI Optical Technology. Ohnisková vzdálenost dosahuje 25 mm a clonové číslo je nastaveno na F1,0. Pracovní vlnová délka spadá do 8-12μm dlouhovlnného infračerveného pásma, které patří ke standardnímu produktu Long Wave Infrared Lens. Tato infračervená čočka realizuje dokonalou kompatibilitu s tepelnými detektory Lens 640×512, 12μm a přizpůsobuje se běžným nechlazeným infračerveným senzorovým modulům. Diagonální zorné pole dosahuje 22,5 stupně, horizontální zorné pole dosahuje 17,7 stupně a vertikální zorné pole dosahuje 14,1 stupně. Taková konfigurace parametrů přináší vynikající pozorovací kapacitu pro úlohy monitorování na střední vzdálenosti.

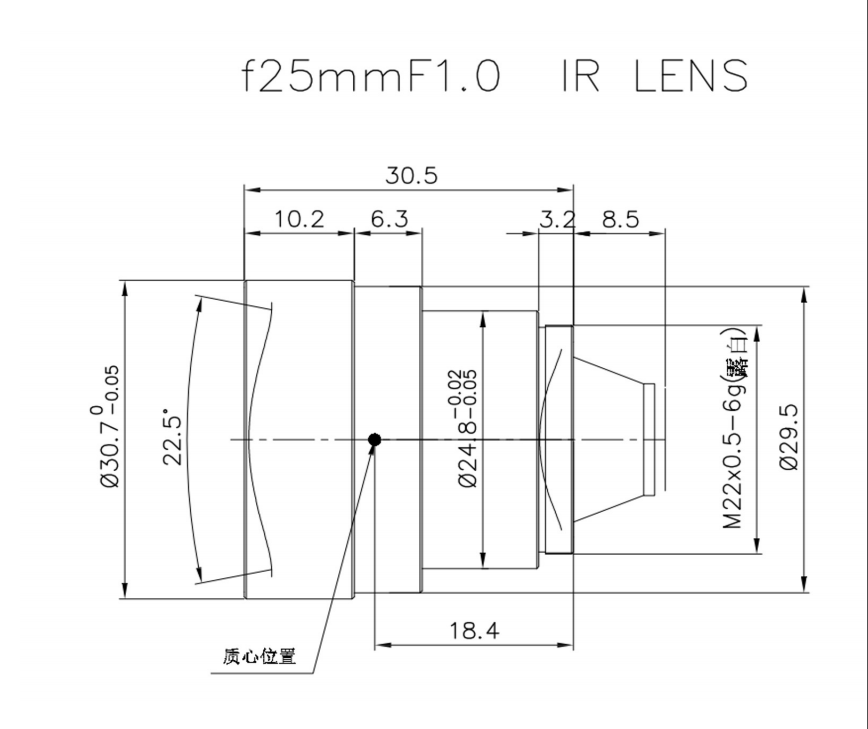

Mechanické a environmentální parametry vycházejí ze standardizovaného návrhu optické technologie BOSHI. Rozhraní pro montáž objektivu M22×0,5 usnadňuje výrobcům zařízení dokončit montáž produktu a integraci zařízení. Rozsah nastavení zaostření sahá od 2 metrů do nekonečna, což může uspokojit požadavky na kontrolu na krátkou vzdálenost i požadavky na sledování na velké vzdálenosti. Rozsah provozních teplot pokrývá -40 ℃ až +80 ℃, takžeTermovizní čočkadokáže udržet stabilní pracovní výkon v extrémních klimatických podmínkách. Jednotka přední čočky dosahuje stupně ochrany IP67, aby podporovala nasazení ve venkovních složitých podmínkách.

Parametry kvality zobrazení závisí na pokročilém procesu antireflexní vrstvy. Exponované optické povrchy jsou ošetřeny AR povlakem. Skutečná propustnost zůstává vyšší než 86 procent. Relativní osvětlení se udržuje nad 97 procenty. Hodnota zkreslení je řízena pod 2 procenty. Každý index tohoto objektivu termokamery prochází přísnou kontrolou před dodáním produktu.

2. Výkonnostní výhody

Velká světelnost F1,0: Optická technologie BOSHI využívá u tohoto 25mm infračerveného objektivu design s ultra velkou světelností. Strukturální rys samozřejmě zlepšuje účinnost příjmu infračervených fotonových signálů. Při práci v prostředí se slabým tepelným zářením může termovizní čočka poskytovat mnohem jasnější termovizní obraz ve srovnání s produkty s menší hodnotou clony.

Vynikající optická jednotnost: Index relativního osvětlení nad 97 procent účinně omezuje jev tmavých rohů v oblasti okrajů obrazu. Index zkreslení pod 2 procenty zaručuje geometrickou autenticitu termovizního obrazu. Tato výkonová funkce poskytuje spolehlivou technickou podporu pro scénáře aplikací tepelných systémů orientovaných na měření.

Robustní přizpůsobivost prostředí: Stupeň ochrany IP67 přední čočky zajišťuje ochranu proti prachu a krátkodobou vodotěsnost pro venkovní použití. Optimalizovaná optická struktura od BOSHI Optical Technology účinně omezuje jev posunu zaostření způsobeného drastickými výkyvy teploty. Dlouhovlnná infračervená čočka dokáže zachovat konzistentní zobrazovací efekt za podmínek prudké změny teploty.

Potah AR s vysokou propustností: Potahová vrstva tohoto objektivu 25mm F1.0 termokamery snižuje ztráty infračerveného světla odrazem od povrchu. Podporuje efektivitu využití infračervené energie a zvyšuje odstup signálu od šumu celého systému termokamery. 12μm optická struktura přizpůsobená objektivu poskytuje plný výkon potenciálu snímače.

Vyspělé standardizované rozhraní: Režim montáže objektivu M22×0,5 podporuje pohodlnou výměnu produktu. Partneři spolupracující na vybavení BOSHI Optical Technology mohou s tímto standardizovaným rozhraním efektivně provádět velkoobjemové montážní práce.

3. Pole aplikace

Venkovní perimetrický bezpečnostní dohled: TohleTermovizní čočkapodporuje práci na monitorování místa ochrany hranic. Může také provádět úkoly monitorování perimetru pro tovární oblasti a zóny kampusu. 25mm infračervená čočka dokončuje práci při detekci narušitelů ve dne i v noci bez pomocného zdroje viditelného světla. Strukturální výkon třídy IP67 zaručuje dlouhovlnné infračervené čočky stabilní dlouhodobý venkovní provoz.

Průmyslová prediktivní údržba: Tento objektiv termokamery lze namontovat na zařízení termovizní kamery. Operátoři využívají 12μm přizpůsobený optický výkon objektivu k odhalení rizika selhání napájecího zařízení, mechanických součástí ložisek a elektrických skříní. Přizpůsobovací kapacita detektoru 640×512 zajišťuje bohaté detaily obrazu pro diagnostiku závad zařízení.

Monitorování provozu a přepravy: Produkt lze použít pro infračervené snímání silničního provozu. Dokončuje funkci zachycování teploty vozidla a funkci spouštění alarmu abnormální teploty. Vlastnost zorného pole na střední vzdálenost tohoto 25mm objektivu vyhovuje požadavkům silničního monitorování v reálném čase.

Užitečné zatížení bezpilotního systému: Kompaktní objemová charakteristika termovizní čočky F1.0 je vhodná pro zařízení pozemních robotů a nakládání malých bezpilotních vzdušných prostředků. V mlhavém počasí, nočním prostředí nebo prostředí plném kouře infračervená čočka podporuje provádění úkolů pátrání a záchrany.

Požární prevence a včasné varování: Dlouhovlnná infračervená čočka provádí misi monitorování lesních požárů. Realizuje také funkci včasného varování vnitřní teploty skladu. Konfigurace ohniskové vzdálenosti 25 mm pomáhá uživatelům včas zachytit abnormální informace o zdroji tepla na střední vzdálenost.
