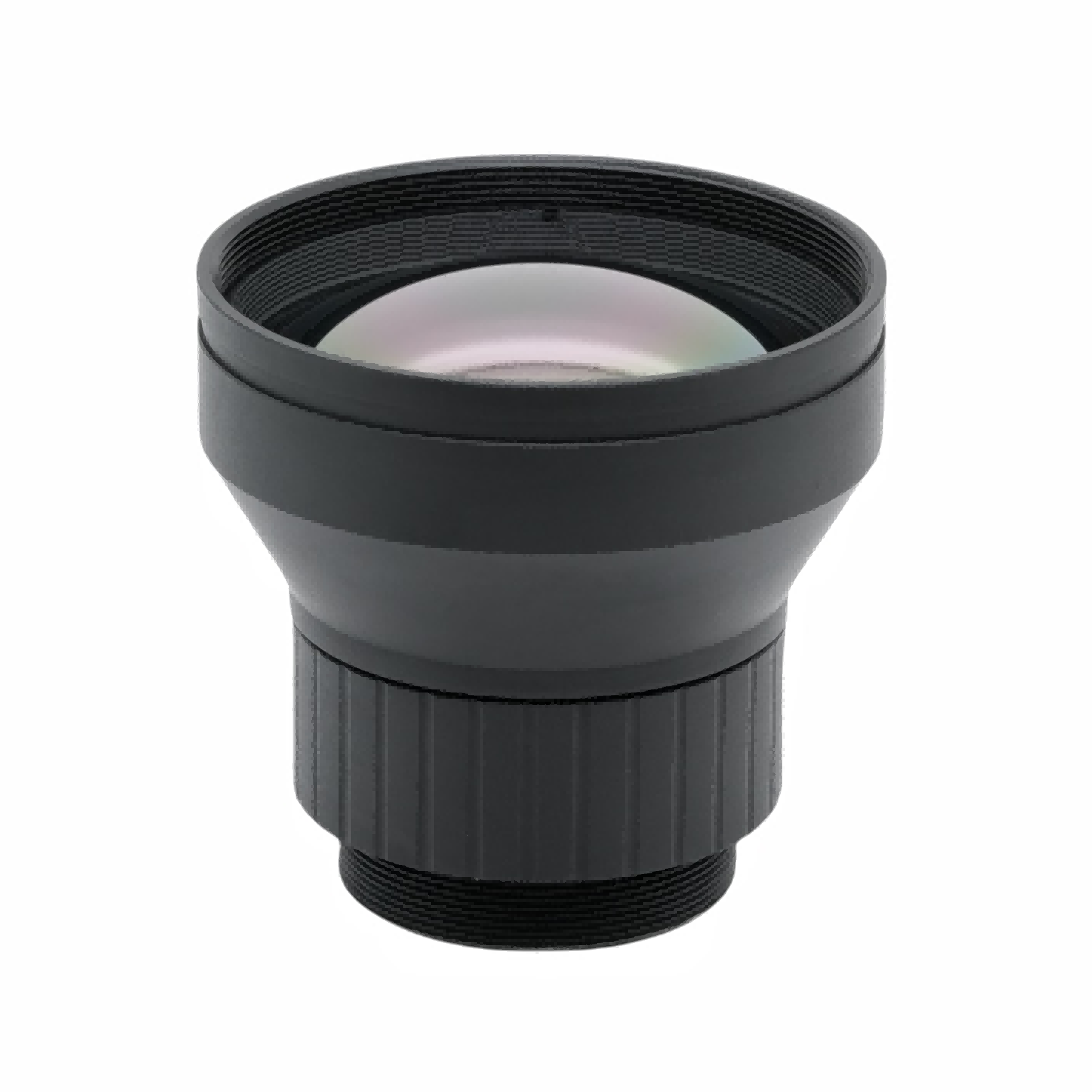

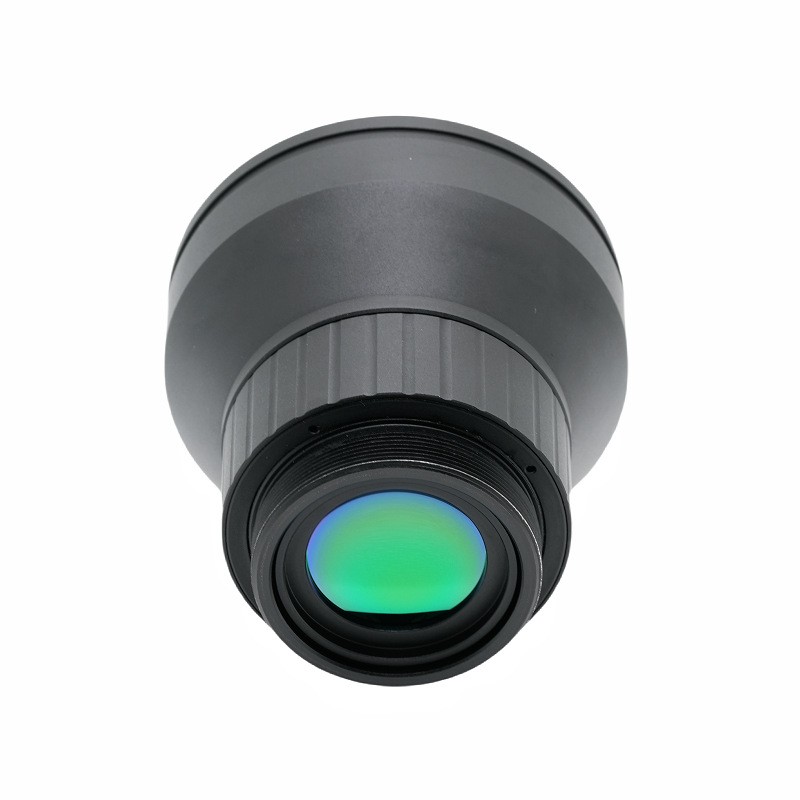

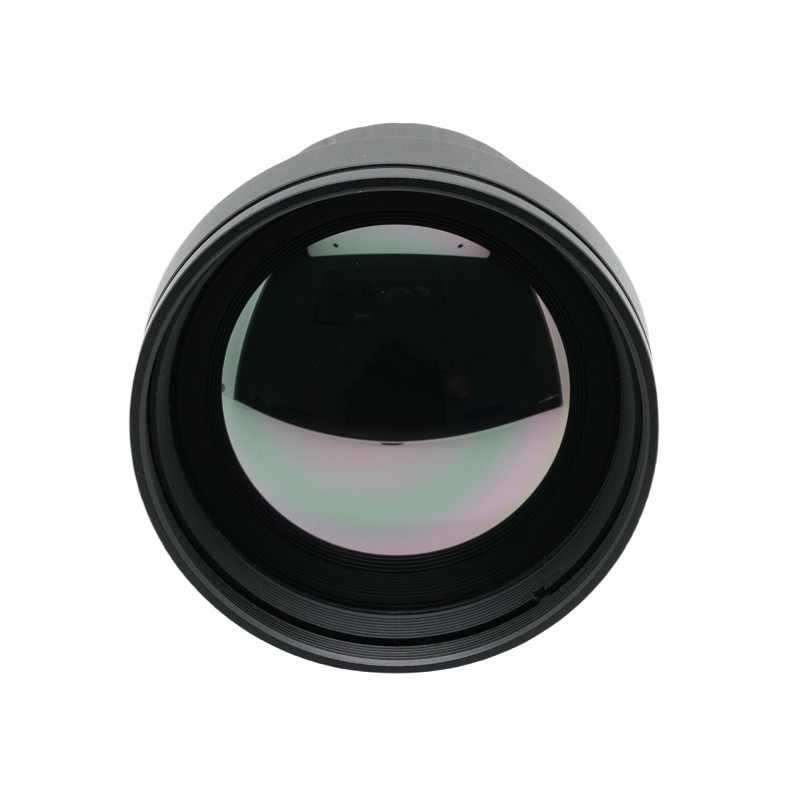

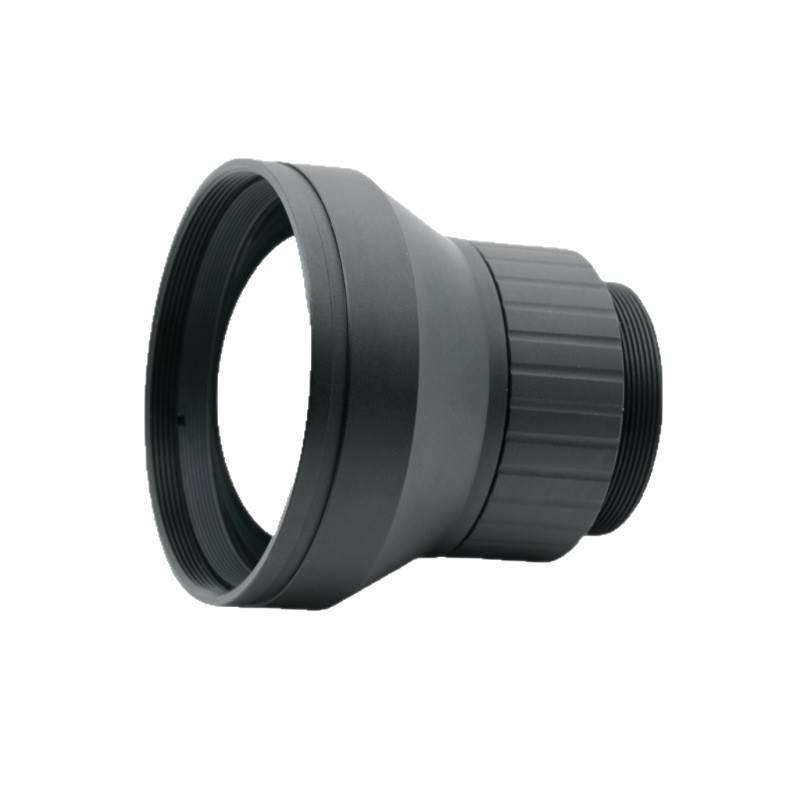

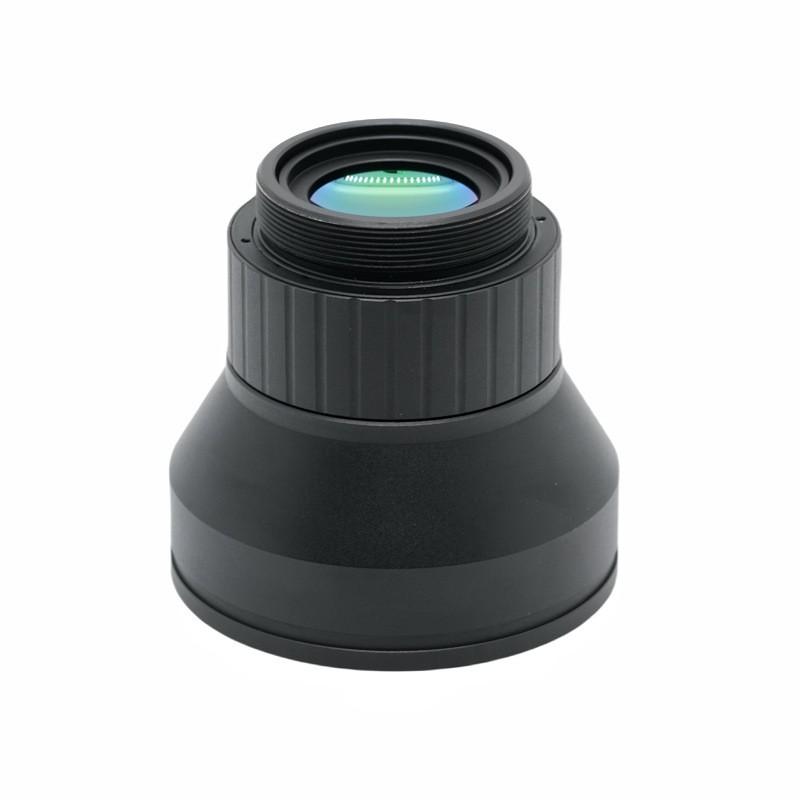

Termovizní objektiv s ohniskovou vzdáleností 50 mm

Stručný popis produktu

Tato vysoce výkonná termovizní čočka je vyvinuta a vyrobena společností BOSHI Optical Technology a je přizpůsobena pro nechlazená dlouhovlnná infračervená termovizní zařízení. Tento termovizní objektiv s ohniskovou vzdáleností 50 mm a velkou světelností F1,0 má vynikající schopnost shromažďování světla, aby se vyrovnal se scénáři tepelné detekce při slabém osvětlení. Produkt odpovídá infračerveným detektorům 640×512,12μm a pracuje v klasickém 8‑12μm dlouhovlnném infračerveném spektrálním pásmu.

Přední optická součást dosahuje vodotěsnosti IP67. Produkt může stabilně pracovat v teplotním rozsahu od minus 40 stupňů Celsia do plus 80 stupňů Celsia. Podporuje nastavení zaostření od dvou metrů do nekonečna. Propustnost zůstává nad 90 procenty, zatímco relativní osvětlení dosahuje ne méně než 94 procent, což může vytvářet rovnoměrné a jasné termosnímky. Tato infračervená čočka se hodí pro scénáře včetně venkovního monitorování, zabezpečení perimetru a tepelného pozorování. Poskytuje stabilní a důvěryhodný optický výkon pro různé infračervené zobrazovací systémy pracující v náročných pracovních podmínkách.

Podrobný popis produktu

Parametr

1. Optické specifikace

Tato dlouhovlnná infračervená čočka je vybavena ohniskovou vzdáleností 50 mm a velkou světelností F1,0 a pracuje ve spektrálním pásmu 8–12 μm. Je optimalizován pro spárování s detektorem 640×512 s velikostí pixelů 12μm. Jeho diagonální zorné pole je 11,27 stupňů, horizontální zorné pole je 8,8 stupňů a vertikální zorné pole je 7,0 stupňů. Takové nastavení zorného pole vytváří správný rozsah pokrytí a splňuje požadavky na použití při tepelném pozorování na velké vzdálenosti. Optická technologie BOSHI dokončuje optickou simulaci a opakované ověřování této termovizní čočky, aby vyvážila velikost clony, detekční vzdálenost a zobrazovací rozsah.

2. Mechanické a environmentální specifikace

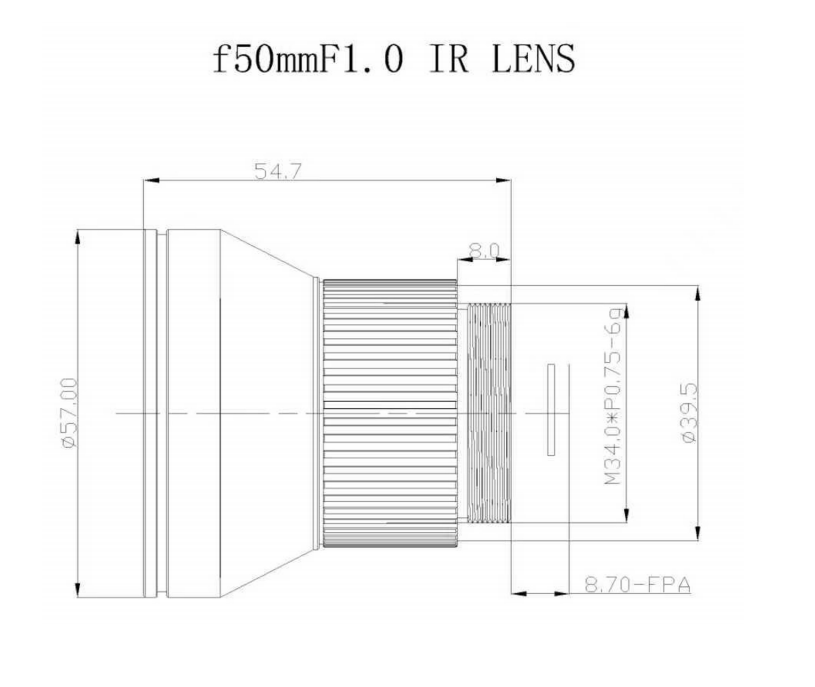

Objektiv využívá montážní strukturu M34×0,75 pro pohodlnou instalaci a dokování pro různé hostitele zařízení. Rozsah nastavení zaostření pokrývá dva metry až nekonečno. Přední prvek má krytí IP67. Přípustná provozní teplota se pohybuje od minus 40 stupňů Celsia do plus 80 stupňů Celsia, aby se přizpůsobila prostředím s vysokou a nízkou teplotou. Exponované optické povrchy jsou zpracovány antireflexní vrstvou AR, aby se snížily ztráty odrazem infračervené energie. Optická technologie BOSHI provádí mechanické zesílení struktury a test environmentální spolehlivosti této nechlazené infračervené čočky.

3. Specifikace kvality obrazu

Index propustnosti není nižší než 90 procent. Relativní osvětlení si zachovává minimálně 94 procent. Hodnota zkreslení je řízena v rozsahu minus 1,0 procenta. Optická technologie BOSHI stanoví přísné standardy kontroly výroby pro tento 8‑12μm objektiv. Každá dokončená termovizní čočka projde optickým testováním s více položkami, aby byla zaručena stabilní a konzistentní kvalita výstupu obrazu při hromadném dodání.

Výkonové výhody

1. Vynikající výkon při shromažďování světla

Konstrukce této termovizní čočky s velkou světelností F1.0 výrazně zvyšuje příjem infračervených fotonů. Když je signál tepelného záření v pracovním prostředí slabý, lze efektivně zvednout poměr signálu k šumu termosnímku. Platnější infračervený signál vstupuje do detektoru 640 × 512, takže obrys cíle a teplotní vlastnosti lze jasněji rozlišit. Optická technologie BOSHI optimalizuje uspořádání vnitřních skupin čoček, aby bylo možné plně využít výkon s velkou clonou bez obětování dalších optických indikátorů.

2. Jemná jednotnost zobrazení

Antireflexní vrstva AR přináší propustnost vyšší než 90 procent a maximalizuje míru využití infračervené energie. Relativní osvětlení nad 94 procent omezuje jev ztmavení rohu obrazu. Celý obraz vytvořený na povrchu detektoru zachovává rovnoměrný jas. Při pozorování cílů uživatelé nenarazí na částečnou přetmavenou oblast. Tato dlouhovlnná infračervená čočka zachovává jednotný zobrazovací efekt, ať už pro kontrolu na krátkou vzdálenost nebo sledování na velkou vzdálenost.

3. Vysoká spolehlivost pro drsné prostředí

Díky krytí IP67 předního prvku lze udržet prach a vodu mimo klíčové optické části. Široký rozsah provozních teplot umožňuje nechlazené infračervené čočce normálně fungovat za horkého léta a mrazivé zimy. Produkt podporuje nepřetržitou venkovní nepřetržitou práci. Optická technologie BOSHI dokončuje ověření odolnosti proti prachu, vodě a teplotním vlivům, takže objektiv může udržovat stabilní výkon za složitého venkovního počasí.

4. Optická schopnost s nízkým zkreslením

Zkreslení je kontrolováno v rozmezí minus 1,0 procenta. Geometrické deformace zobrazovaného obrazu jsou udržovány na nízké úrovni. Když operátoři zavedou měření velikosti a sledování polohy pro tepelné cíle, lze snížit odchylku měření způsobenou zkreslením čočky. Tato funkce to umožňuje50mm termovizní čočkavhodné pro scénáře vyžadující vysoce přesnou analýzu cíle.

5. Možnost nastavení širokého zaostření

Interval ostření od dvou metrů do nekonečna je dosažen pomocí mechanického ostřícího mechanismu. Stejný objektiv s bajonetem M34 dokáže dokončit čisté zobrazení objektů kontrolovaných na blízkou vzdálenost i objektů sledovaných na velké vzdálenosti. Systémoví integrátoři nemusí při přepínání pozorovací vzdálenosti vyměňovat hardware objektivu, což zlepšuje flexibilitu aplikací zařízení.

Aplikační pole

1. Perimetrová bezpečnost a ostraha hranic

Tato termovizní čočka je ve velkém množství zabudována do venkovních termokamer. Spoléhá se na funkci detekce za každého počasí, realizuje identifikaci narušení a včasné varování perimetru ve dne i v noci. Za úplné tmy, mlhavého počasí nebo špatných světelných podmínek dokáže detektor 640×512 sladěný s touto dlouhovlnnou infračervenou čočkou zachytit tepelný signál rušivých předmětů. BOSHI Optical Technology poskytuje tuto optickou komponentu mnoha výrobcům bezpečnostních zařízení pro stavbu perimetrických obranných systémů.

2. Průmyslová tepelná inspekce

Nechlazená infračervená čočka slouží k monitorování teploty průmyslových zařízení. Může zachytit abnormální tepelné body a provést diagnostiku poruchy přehřátí. Typické scénáře použití zahrnují kontrolu stavu továrního zařízení, monitorování zařízení elektrárny a kontrolu úniku tepla z potrubí. Vysoká propustnost, kterou přináší AR povlak, zajišťuje přesné obnovení informací o teplotě objektu a pomáhá personálu předem najít skrytá rizika zařízení.

3. Venkovní pozorování a pátrací záchrana

8‑12μm čočka se montuje do infračervených pozorovacích zařízení. Provádí včasné varování před nebezpečím lesních požárů a také terénní pátrací a záchranné mise. V nočním prostředí nebo v husté mlze, kde viditelné světlo nefunguje, nabízí ohnisková vzdálenost 50 mm řádnou pozorovací kapacitu na velké vzdálenosti pro lokalizaci zdrojů tepla, jako jsou požáry a uvězněný personál. Díky krytí IP67 se čočka přizpůsobí komplexnímu klimatu pod širým nebem na záchranných místech.

4. Infračervený systém namontovaný na vozidle

Tato termovizní čočka F1.0 se hodí k tepelným modulům ve vozidle. Plošiny vozidel často čelí nárazovým vibracím a prudkému posunu teploty. Mechanická struktura a ekologické vlastnosti ověřené optickou technologií BOSHI zajišťují, že výstup čočky je stabilní infračervený optický efekt za komplikovaných silničních a povětrnostních podmínek. Pomáhá systémům vozidla vnímat okolní tepelné cíle.

5. Nechlazená sestava infračervené kamery

Optika BOSHITechnologie dodává tuto termovizní čočku M34 jako základní optickou komponentu pro výrobce OEM a ODM termokamer. Partneři mohou dokončit montáž kamerového produktu kombinací tohoto objektivu s detektorem 640×512 a moduly obvodů. Produkt podporuje přizpůsobené přizpůsobení podle systémových požadavků a splňuje požadavky výrobců infračervených kamer na hromadnou výrobu.
