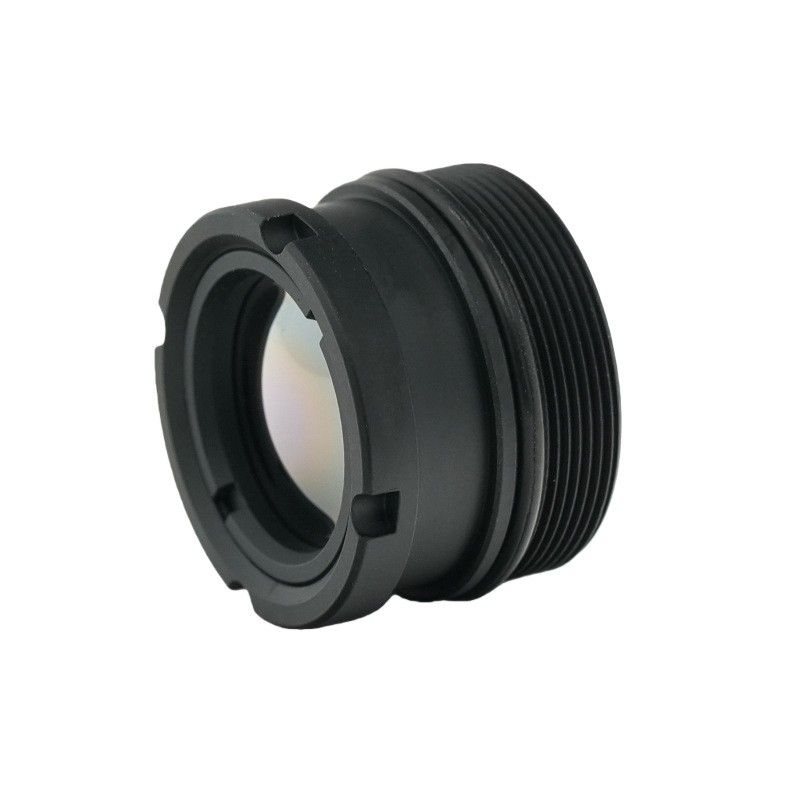

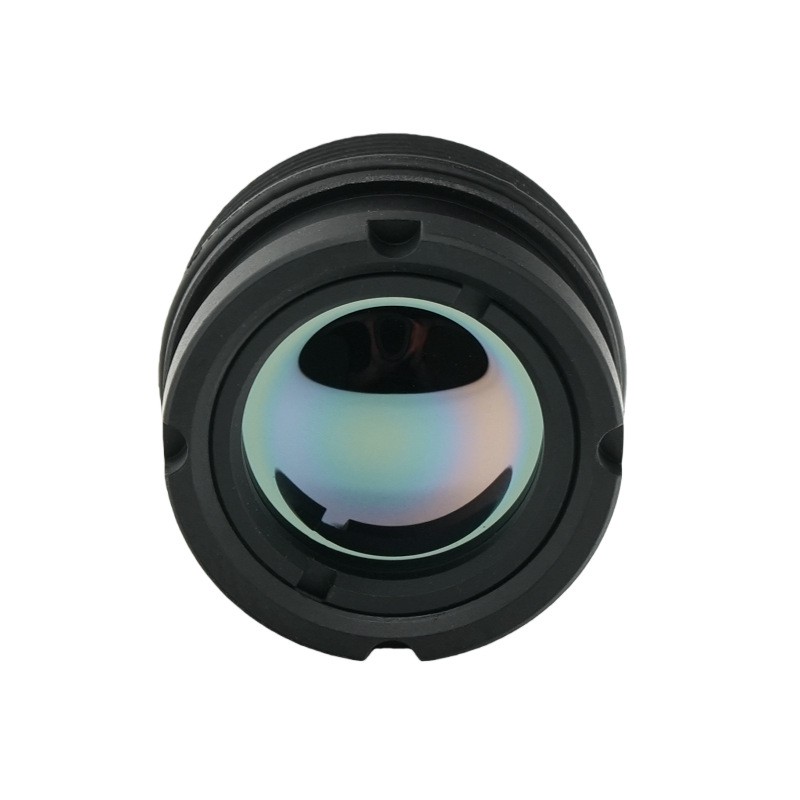

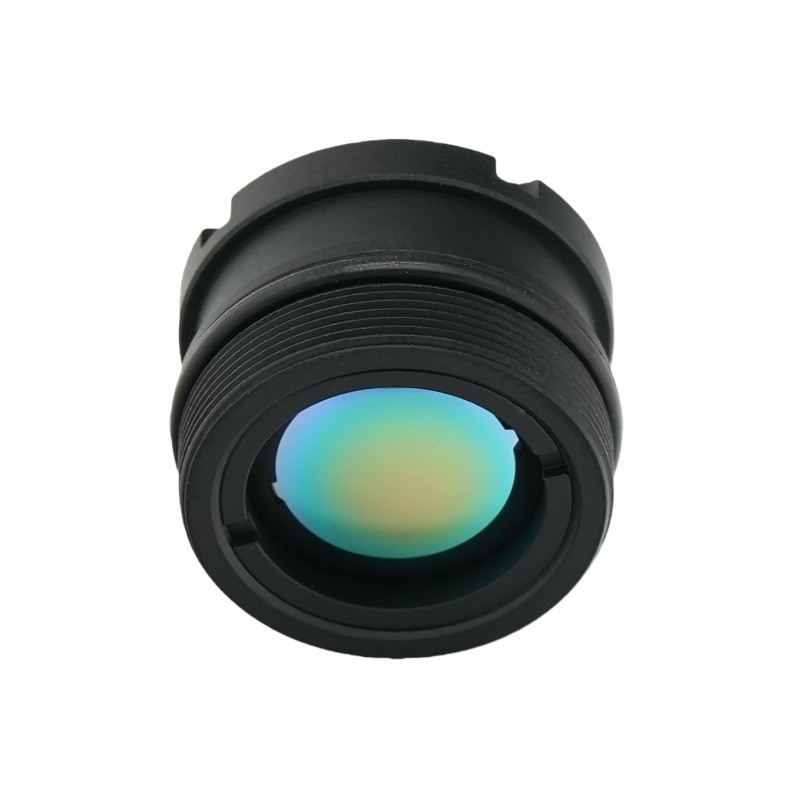

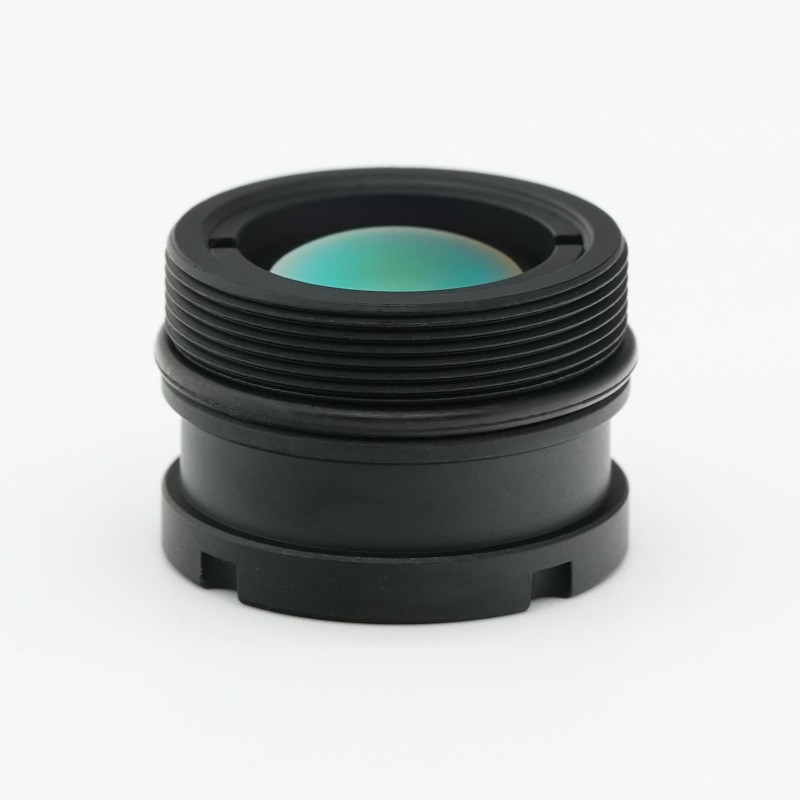

Termovizní čočka M17 9,1 mm

Stručný popis produktu

Tato prémiová nechlazená termovizní čočka vyrobená optickou technologií BOSHI poskytuje spolehlivý optický výkon pro kompaktní přenosná termokamera. Tato dlouhovlnná infračervená čočka s ohniskovou vzdáleností 9,1 mm se vyznačuje ultra velkou clonou F1.0 a dokonale odpovídá detektoru 640×512 12μm. Díky povrchové úpravě HD a ochraně předního prvku IP67 udržuje stabilní výkon v širokém rozsahu teplot pro venkovní nasazení za každého počasí. Slouží jako ideální optické jádro pro průmyslové monitorování, bezpečnostní inspekci a různé scénáře aplikací v terénu, nabízí vysokou propustnost, dobré relativní osvětlení a dobře řízené zkreslení pro podporu snímání čistého tepelného obrazu.

Podrobný popis produktu

Parametr

1. Parametry optického výkonu. Tato dlouhovlnná infračervená čočka využívá ohniskovou vzdálenost 9,1 mm a světelnost F1,0. Jeho pracovní vlnová délka pokrývá 8-12μm dlouhé vlnové infračervené pásmo. Diagonální zorné pole dosahuje 62,4 stupňů, horizontální zorné pole dosahuje 48,1 stupňů a vertikální zorné pole dosahuje 38,5 stupňů. Takto široké zorné pole podporuje pozorování na velké ploše. Konstrukce s velkou aperturou shromažďuje dostatečné infračervené záření za složitých okolních podmínek pro stabilní tepelné zobrazování.

2. Parametry přizpůsobení detektoru. Vyvinuto společnostíOptika BOSHITechnologie, tato nechlazená termovizní čočka je optimalizována pro detektor 640×512 s roztečí pixelů 12μm. Jeho optická struktura se hodí pro běžné kompaktní moduly tepelných senzorů na trhu. Optická stopa se přesně zarovnává s cílovým povrchem detektoru, poskytuje plnou kontrolu rozlišení detektoru a zabraňuje vinětaci obrazu nebo plýtvání rozlišením způsobenému nesouladem.

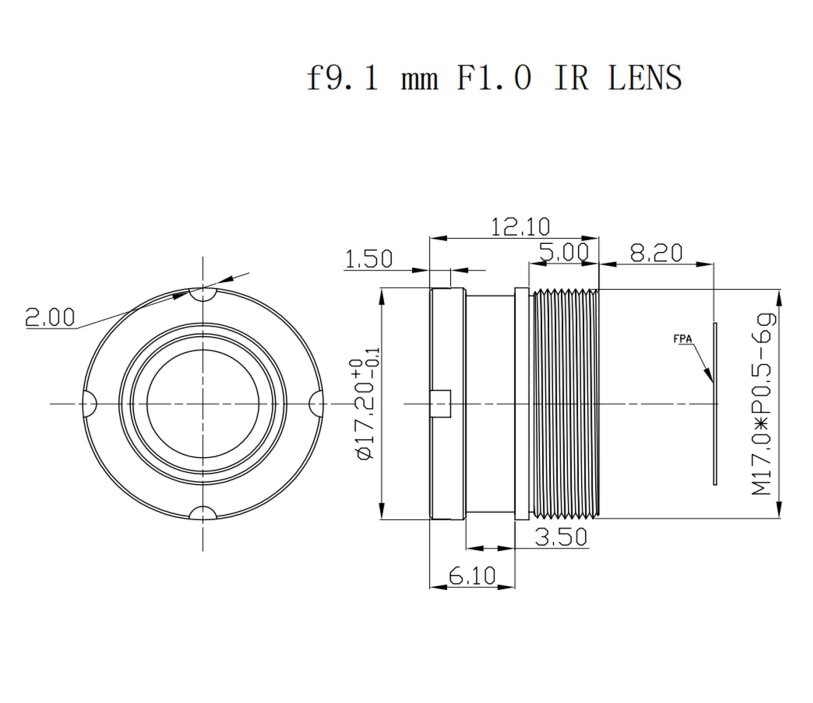

3. Mechanické a environmentální parametry. Objektiv používá závit M17×0,5 pro snadnou mechanickou montáž. Jeho ohniskový rozsah pokrývá 3 metry až nekonečno, čímž uspokojí potřeby detekce jak pro blízké, tak pro vzdálené cíle. Provozní teplota se pohybuje od -40 ℃ do +80 ℃, aby se vyrovnala s různými extrémními klimatickými podmínkami. Přední optický člen dosahuje stupně ochrany IP67, aby zabránil vniknutí prachu a vody.

4. Měření optické kvality. Optická propustnost této tepelné čočky není menší než 90 procent. Relativní osvětlení zůstává nad 84 procenty a hodnota zkreslení pod zápornými 10 procenty. Exponované optické povrchy jsou ošetřeny HD povlakem. Vysoká propustnost snižuje ztráty infračerveného signálu. Dobré relativní osvětlení zajišťuje jednotný jas pro celoobrazovkový obraz. Řízené zkreslení snižuje deformaci obrazu způsobenou širokoúhlým zorným polem.

Výkonové výhody

1. Výhoda ultra velké clony F1.0. Velká světelnost F1.0 této dlouhovlnné infračervené čočky zachycuje více energie infračerveného záření. Citlivost zobrazení a efektivní detekční vzdálenost se výrazně zlepšily v prostředí s nízkou teplotou a nízkou radiací. Optická technologie BOSHI dokončuje opakovanou optickou simulaci struktury apertury pro vyvážení kapacity příjmu světla a kontroly aberace.

2. Vysoká propustnost a výhoda HD povlaku. HD povlak na exponovaných površích přináší více než 90 procent optické propustnosti pro tuto nechlazenou termovizní čočku. Povlak účinně potlačuje odrazy od povrchu, zvyšuje kontrast obrazu a snižuje rušení obrazu. Během přenosu se ztrácí méně infračervené energie a do detektoru 640×512 12μm vstupuje více platného infračerveného signálu.

3. Výhoda vynikajícího osvětlení okrajů. Relativní osvětlení vyšší než 84 procent udržuje rovnoměrný jas v celém snímku. Mnoho širokoúhlých produktů s termálními čočkami vykazuje zřejmý efekt tmavých rohů na okrajích rámu. Tento objektiv řeší tuto vadu optimalizací optického uspořádání a zaručuje jasné detaily pro okrajové pozorovací zóny.

4. Přední vodotěsná konstrukční výhoda IP67. Přední optický člen splňuje krytí IP67. Prach a stříkající voda nemohou poškodit vnitřní optické části. Uživatelé mohou tuto tepelnou čočku nasadit pro venkovní práci za každého počasí bez dalších ochranných krytů. Tato konstrukční vlastnost snižuje náklady na systémovou integraci koncového zařízení termokamery.

5. Široká výhoda teplotní adaptability. Tato termální čočka s ohniskovou vzdáleností 9,1 mm udržuje stabilní obrazový výkon od -40℃ do +80℃. Přijímá účinný mechanismus potlačení tepelného rozostření. Tepelné rozostření zůstává na nízké úrovni i při prudkých změnách okolní teploty, takže zařízení vybavená tímto objektivem nepotřebují časté ruční přeostřování.

6. Výhoda kompaktního rozhraní pro montáž M17×0,5. Závitový držák M17×0,5 zabírá malý instalační prostor. Přináší velké pohodlí pro integraci miniaturních termokamer, UAV termálních objektivů pro užitečné zatížení a ručních termálních zařízení. Objem a hmotnost koncového produktu lze dobře zarezervovat bez obětování optického výkonu.

Oblast použití

1. Scénáře zabezpečení a perimetru. Toto nevychlazenétermovizní čočkahodí se k ochraně venkovních hranic, monitorování perimetru továrny a úkolům včasného varování na místě bez obsluhy. Detekuje cíle vetřelců v úplné tmě. Tato dlouhovlnná infračervená čočka čerpá z bohatých projektových zkušeností nashromážděných optickou technologií BOSHI a funguje jako základní optická součást mnoha perimetrických termokamer s včasným varováním.

2. Scénáře průmyslové prediktivní údržby. Termokamery vybavené touto termočočkou provádějí tepelnou kontrolu elektrických zařízení, monitorování teploty potrubí a diagnostiku mechanického přehřátí. Operátoři předem identifikují skrytá rizika zařízení prostřednictvím zachycených údajů o rozložení teploty, aby mohli realizovat prediktivní údržbu a snížit neočekávané ztráty při vypínání.

3. Scénáře užitečného zatížení bezpilotních vzdušných prostředků. Tato dlouhovlnná infračervená čočka podporuje letecký tepelný průzkum, prevenci lesních požárů a pátrací a záchranné mise. Kompaktní bajonet M17×0,5 přizpůsobuje omezený prostor pro instalaci zařízení s tepelným užitečným zatížením UAV. Krytí IP67 zajišťuje stabilní provoz za podmínek venkovní antény a široké zorné pole podporuje rozsáhlé pozemní skenování.

4. Scénáře ručního termovizního zařízení. Tato tepelná čočka se vztahuje na přenosné hasičské termokamery, nouzové záchranné vybavení a nástroje pro detekci energetických ztrát budov. Ruční produkty kladou přísné požadavky na objem a hmotnost komponent. Tato kompaktní nechlazená termovizní čočka odpovídá designu handheld produktu a poskytuje spolehlivý tepelný zobrazovací výstup pro operátory v terénu.

5. Scénáře termovize namontované na vozidle. Tato dlouhovlnná infračervená čočka podporuje automobilové noční vidění a pomocné zobrazování při jízdě v terénu. Poskytuje platný obrazový výstup za jízdy za úplné tmy a pomáhá řidičům rozpoznat překážky na silnici a potenciální nebezpečí. Stupeň krytí IP67 zvládá složité povětrnostní podmínky během jízdy vozidla.

6. Scénáře pozorování volně žijících živočichů a životního prostředí. Tato termovizní čočka podporuje monitorování zvířecí populace, včasné varování před požáry a venkovní ekologický výzkum. Zachycuje signál tepelného záření volně žijících zvířat bez dodatečného zdroje světla. Krytí IP67 a široká teplotní adaptabilita podporují stabilní provoz v otevřeném divokém prostředí.
