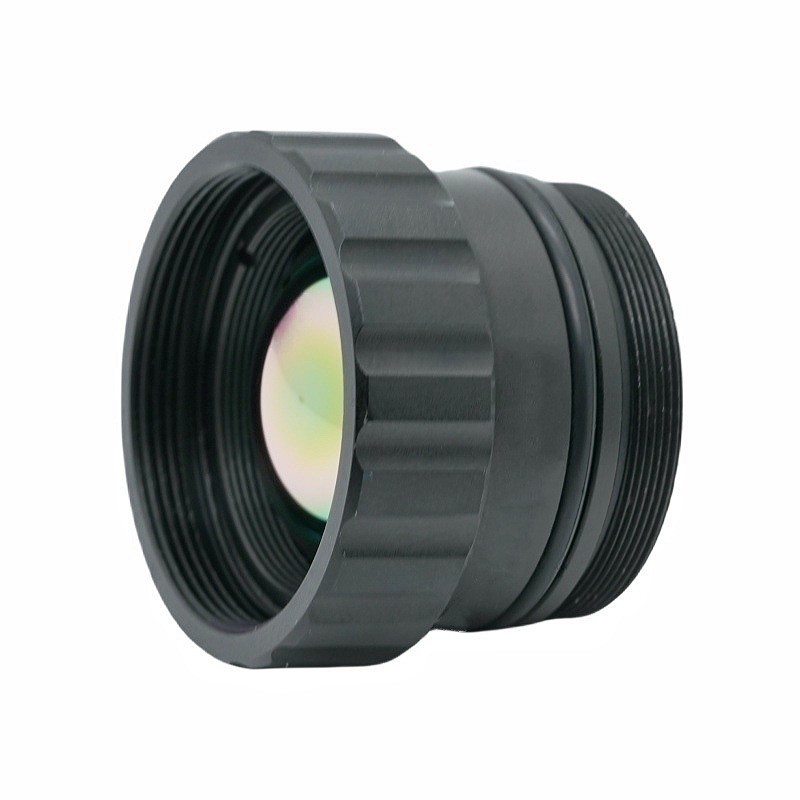

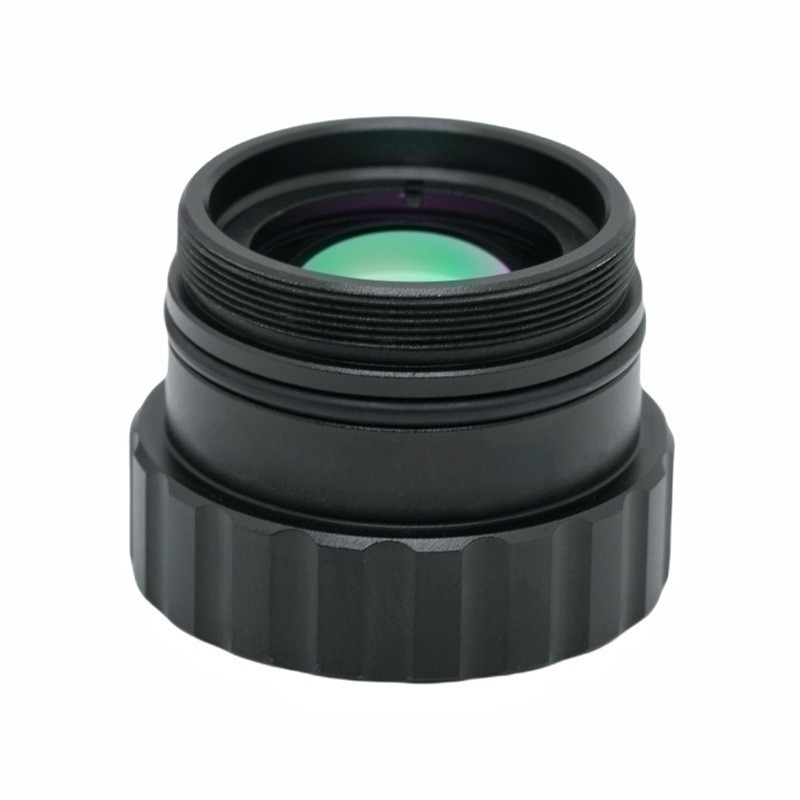

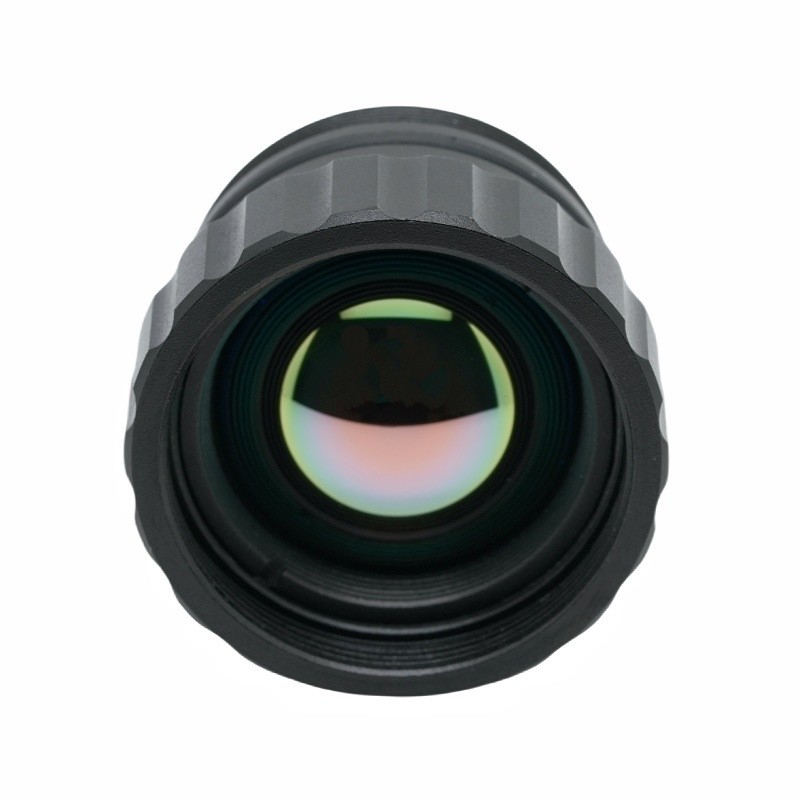

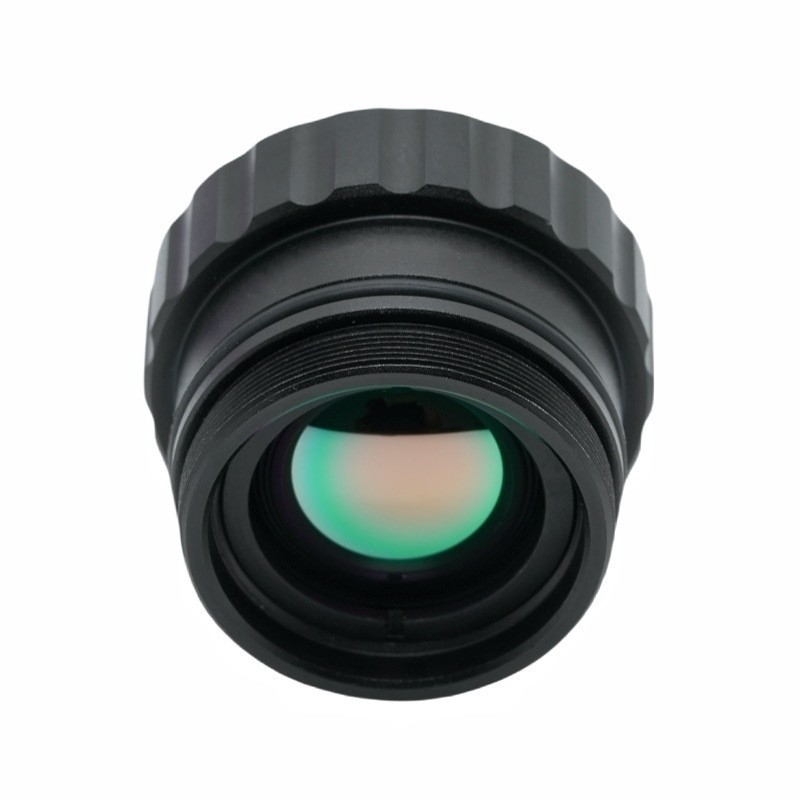

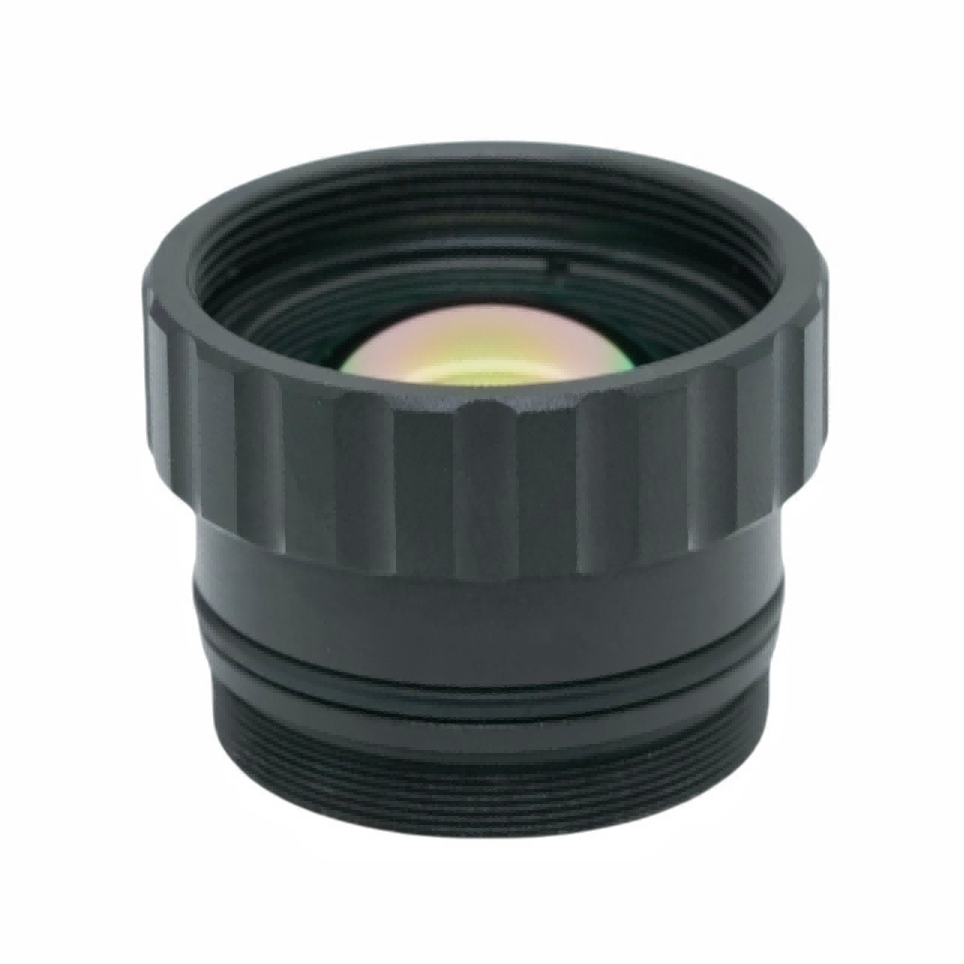

Termovizní objektiv s ohniskovou vzdáleností 19 mm

Stručný úvod k produktu

Tato 19mm infračervená termální čočka F1.0 vyvinutá společností BOSHI Optical Technology je vysoce výkonná optická součást přizpůsobená pro dlouhovlnné infračervené termovizní systémy, které pracují v pásmu vlnových délek 8–12 μm. Tato 19mm infračervená čočka podporuje infračervené detektory 640×512,12μm a dosahuje jemné rovnováhy mezi mírným horizontálním zorným polem a pozoruhodnou schopností shromažďování světla. Tato dlouhovlnná infračervená čočka vyrobená optickou technologií BOSHI používá AR Coating na všechny exponované optické povrchy a poskytuje voděodolnou konstrukci předního prvku IP67, která se vyrovná s komplikovanými venkovními drsnými podmínkami. Disponuje nastavitelným ohniskem pokrývajícím 0,5 metru až nekonečno a udržuje stabilní optický výkon v rozmezí -40℃ až +80℃, přináší uspokojivou propustnost a relativní výstup osvětlení. Funguje jako spolehlivý optický hardware pro průmyslové monitorování, zabezpečení perimetru a termokamery pro měření teploty.

Podrobný popis produktu

1. Analýza parametrů

Optické specifikace:Tento 19mm infračervený objektiv je dodáván s ultra velkou světelností F1.0, jeho horizontální zorné pole může dosáhnout 22,85 stupňů, což dobře vyvažuje detekční vzdálenost a kapacitu pokrytí scény. Jeho pracovní vlnová délka spadá do 8-12μm dlouhovlnného infračerveného atmosférického okna, které slouží jako jádro spektra pro pasivní termovizi. Termovizní optika dokáže shromáždit dostatečné množství infračerveného záření pro rekonstrukci obrazu.

Kompatibilita detektoru:Optická struktura je optimalizována tak, aby vyhovovala rozlišení 640 × 512 společně s infračervenými detektory s roztečí pixelů 12 μm. Může se dokonale shodovat s běžnými moduly snímačů nechlazených IR čoček dostupných na trhu.

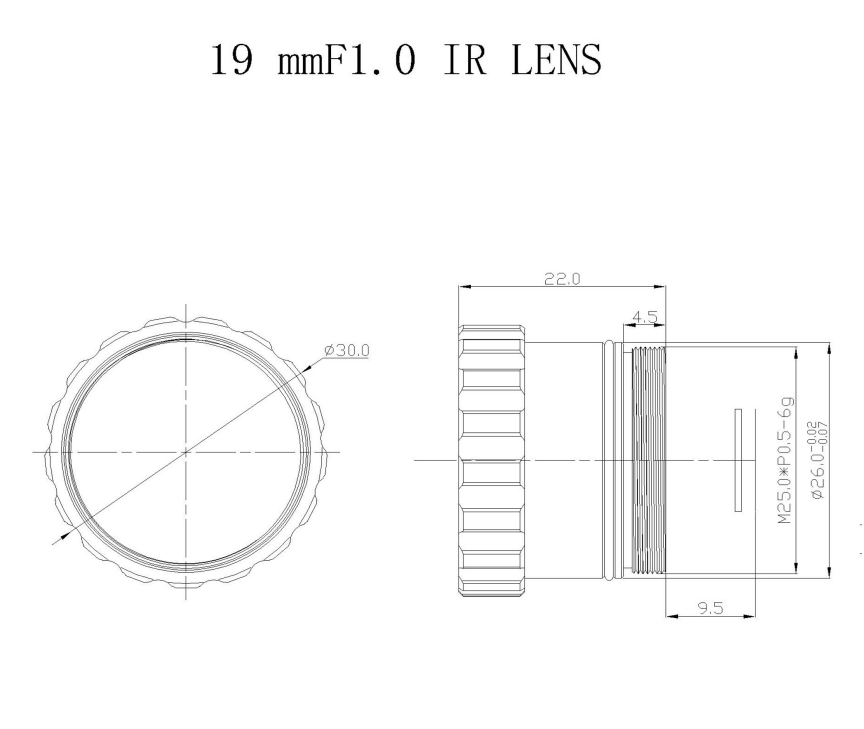

Mechanické a environmentální parametry:Přijímá standardní závitovou strukturu M25 × 0,5 Mount pro usnadnění instalace a montážních prací. Rozsah nastavení zaostření pokrývá 0,5 metru až nekonečno a dokáže uspokojit požadavky na pozorování jak blízkých cílů, tak scén na velké vzdálenosti. Rozsah pracovních teplot sahá od -40 ℃ do +80 ℃, což se přizpůsobuje extrémně chladnému a vysokoteplotnímu pracovnímu prostředí. Přední optická součást dosahuje stupně ochrany IP67, aby odolala venkovnímu prachu a vniknutí vody.

Indexy optické kvality: Exponované optické povrchy využívají úpravu AR Coating. Celková propustnost této dlouhovlnné infračervené čočky může dosáhnout ne méně než 90 procent. Jeho relativní osvětlení zůstává nad 86 procenty. Hodnota zkreslení je řízena pod mínus 10 procent, aby byla zaručena výkonnost geometrie zobrazení.

2. Výkonnostní výhody

1. Kolekce Superior Light:Struktura ultra velké clony F1.0 výrazně zvyšuje účinnost příjmu infračervených fotonů. Když je signál tepelného záření slabý, mohou termokamery vybavené tímto 19mm infračerveným objektivem poskytovat jasné snímky s teplotním kontrastem.

2. Vysoká optická účinnost:AR Coating spolupracuje se skupinou optických čoček na snížení ztrát infračervené energie. Celková propustnost se drží nad 90 procenty. Relativní osvětlení nad 86 procent udržuje jednotný jas obrazu od středu obrazu k okrajům a účinně zabraňuje jevu tmavých rohů na zobrazovaném obrazu.

3. Adaptabilita prostředí:Přední čočka dosahuje úrovně ochrany IP67, která blokuje pronikání prachu a erozi stříkající vodou. Široký rozsah pracovních teplot účinně potlačuje optický tepelný drift. BOSHI Optical Technology provádí přísné ověření teplotní adaptability pro tuto Thermal Imaging Optics, takže lze udržet stabilní zobrazovací výkon i při častých změnách teploty.

4.Flexibilní nastavení zaostření:Rozsah zaostření od 0,5 metru do nekonečna podporuje bezproblémové přepínání mezi úkoly kontroly na krátkou vzdálenost a sledováním na velkou vzdálenost. Uživatelé mohou doladit zaostření podle aktuálních požadavků na vzdálenost objektu.

5. Ovladatelné zkreslení:Index zkreslení zůstává pod minus 10 procenty. Snižuje geometrickou deformaci výstupních snímků a zvyšuje přesnost měření pro relevantní aplikační scénáře měření teploty.

6. Standardizované rozhraní:Standardní závit M25×0,5 Mount umožňuje rychlé dokování a integraci s většinou běžných sestav nechlazených infračervených termokamer na trhu. Snižuje zátěž systémových integrátorů při vlastních úpravách.

3. Oblast použití

1. Zabezpečení perimetru a monitorování hranic:Bezpečnostní optický produkt je jedním z klíčových produktových směrů optické technologie BOSHI. Tento nechlazený IR objektiv lze nainstalovat na venkovní termovizní kamery. Implementuje celodenní detekci narušitelů bez asistence viditelného světla. Typické scénáře použití zahrnují monitorování oplocení továrny, ochranu hranic parku a hraniční kontroly.

2.Průmyslová prediktivní údržba:Tuto 19mm infračervenou čočku lze namontovat na zařízení pro tepelnou kontrolu. Zaměstnanci jej mohou využít k odhalení poruch přehřívání energetických zařízení, mechanických ložisek, elektrických skříní a potrubních systémů. Včasné odhalení závady pomáhá vyhnout se neočekávaným ztrátám při vypnutí zařízení.

3.Systémy požární prevence a včasného varování:Dlouhovlnná infračervená čočka může být nasazena v projektech monitorování lesních požárů a při kontrolách rizika požáru ve skladech. Dokáže předem zachytit body s abnormálně vysokou teplotou a nabídnout včasný varovný signál v případě požáru.

4. Termovizní systémy namontované ve vozidle:Slouží jako noční pomocná vizuální komponenta pro speciální vozidla. V prostředí plné tmy nebo husté mlhy dokončí práci na detekci chodců, silničních překážek a divokých zvířat.

5. Detekce úspory energie budovy:Lze jej sladit s přenosnými termokamerami. Pracovníci používají tuto termovizní optiku ke kontrole situace tepelných ztrát stěn budovy, polohy úniku vzduchu a problémů s vadami izolační vrstvy. Poskytuje datovou podporu pro energeticky úspornou renovaci budov.

6.Užitečné zatížení bezpilotního systému:Tento produkt lze integrovat do UAV zařízení. Zabývá se leteckým tepelným průzkumem, monitorováním prostředí a pátracími záchrannými úkoly. Výkon IP67 poskytuje záruku pro venkovní letový provoz UAV.
