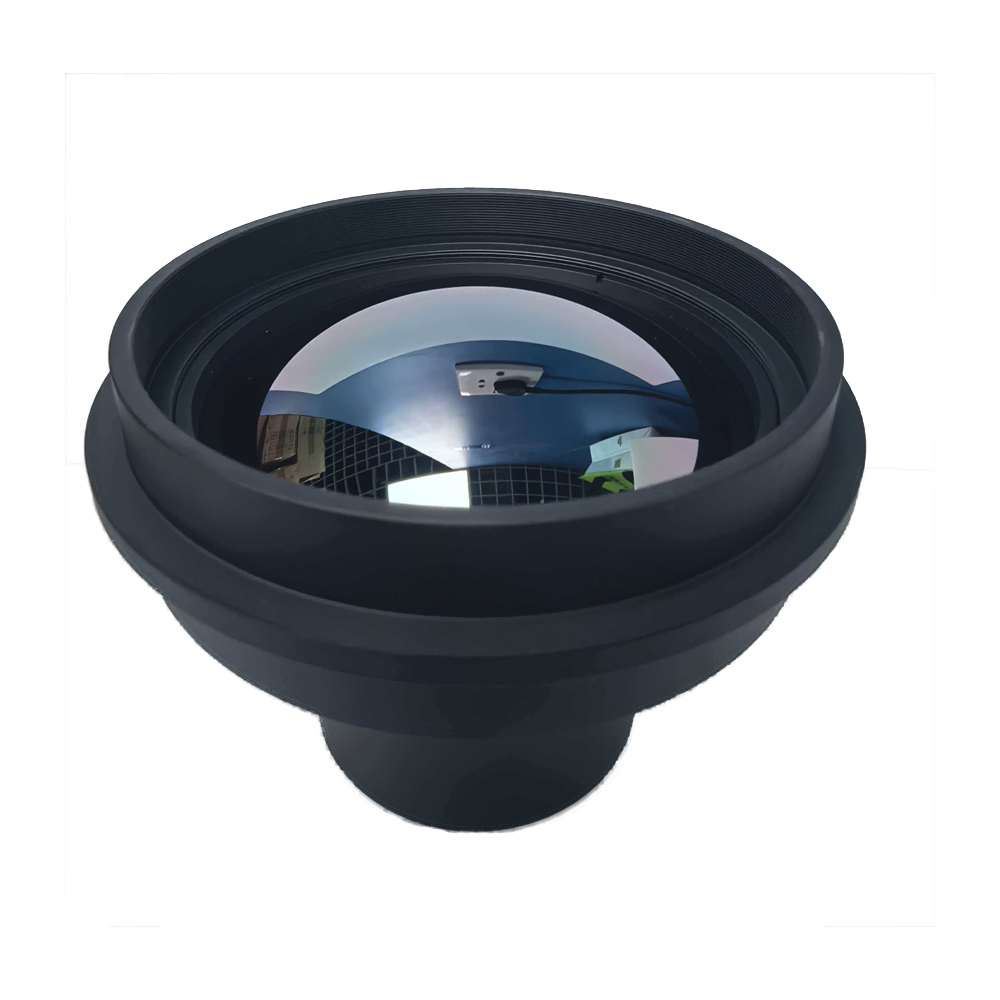

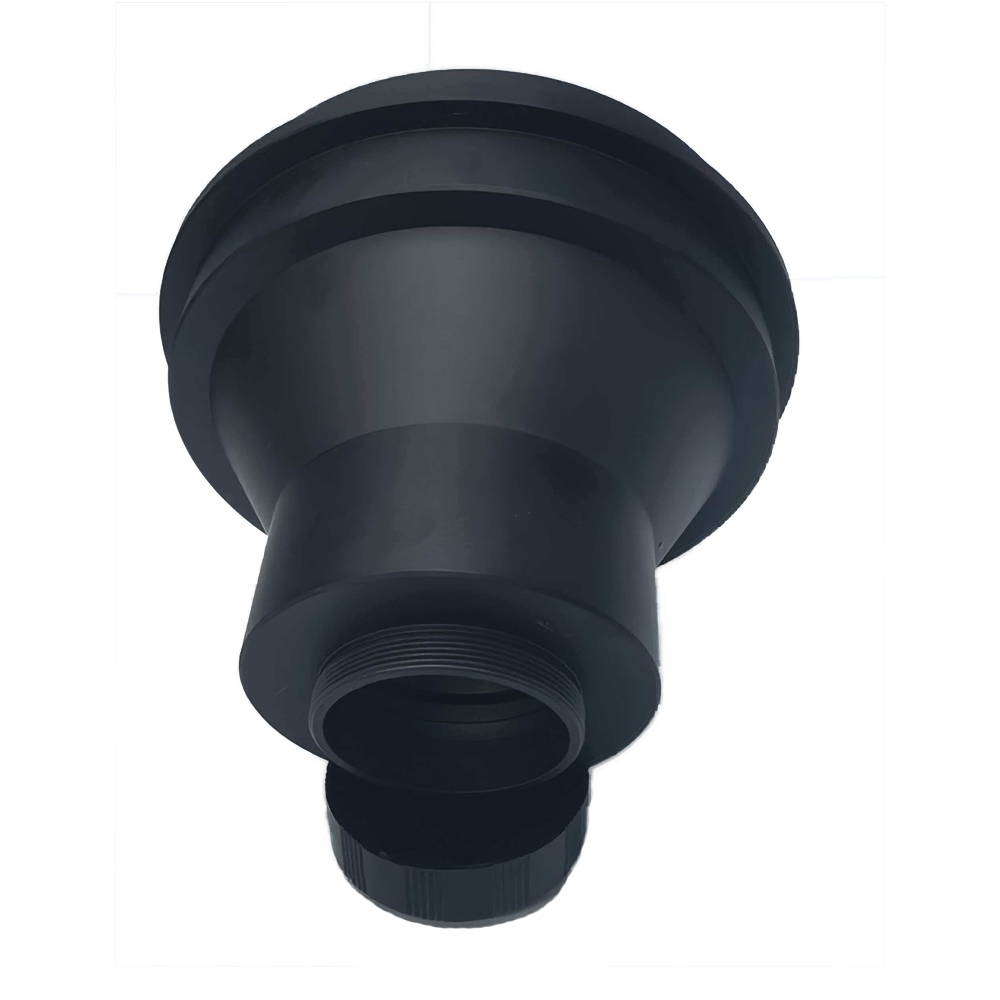

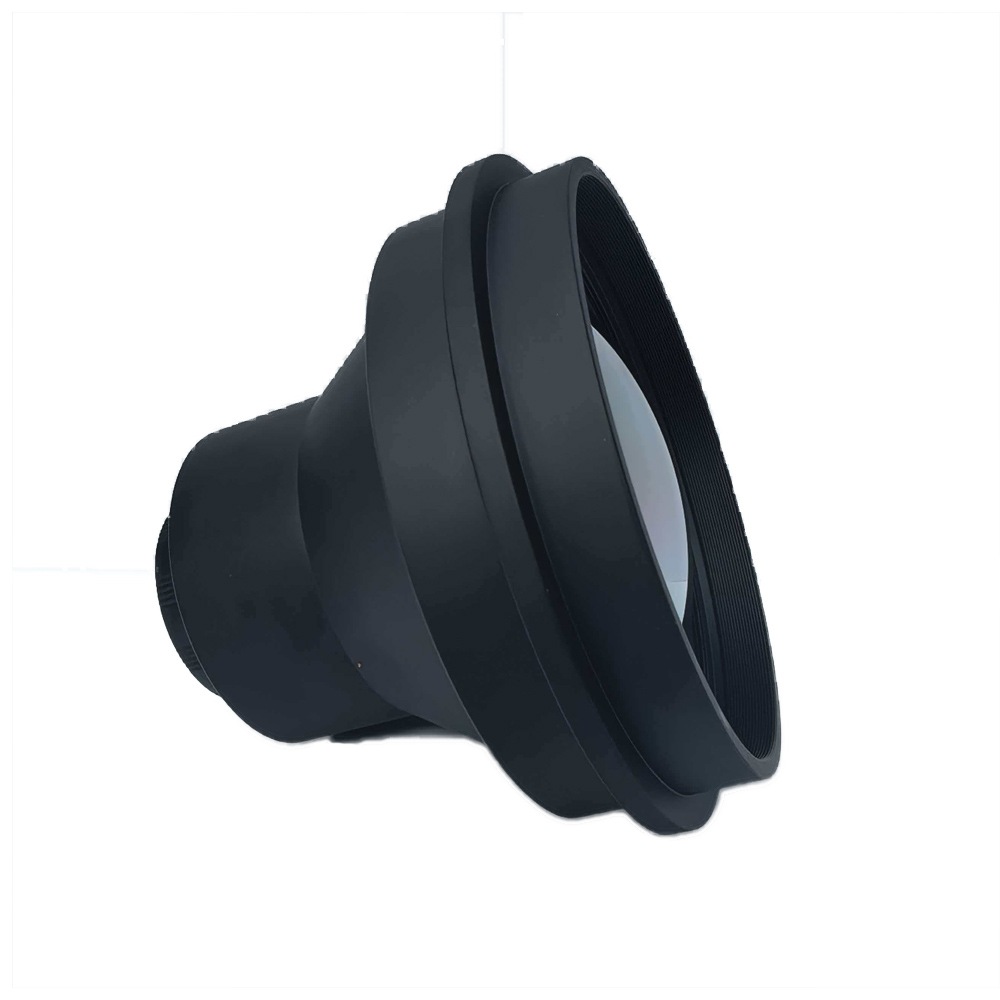

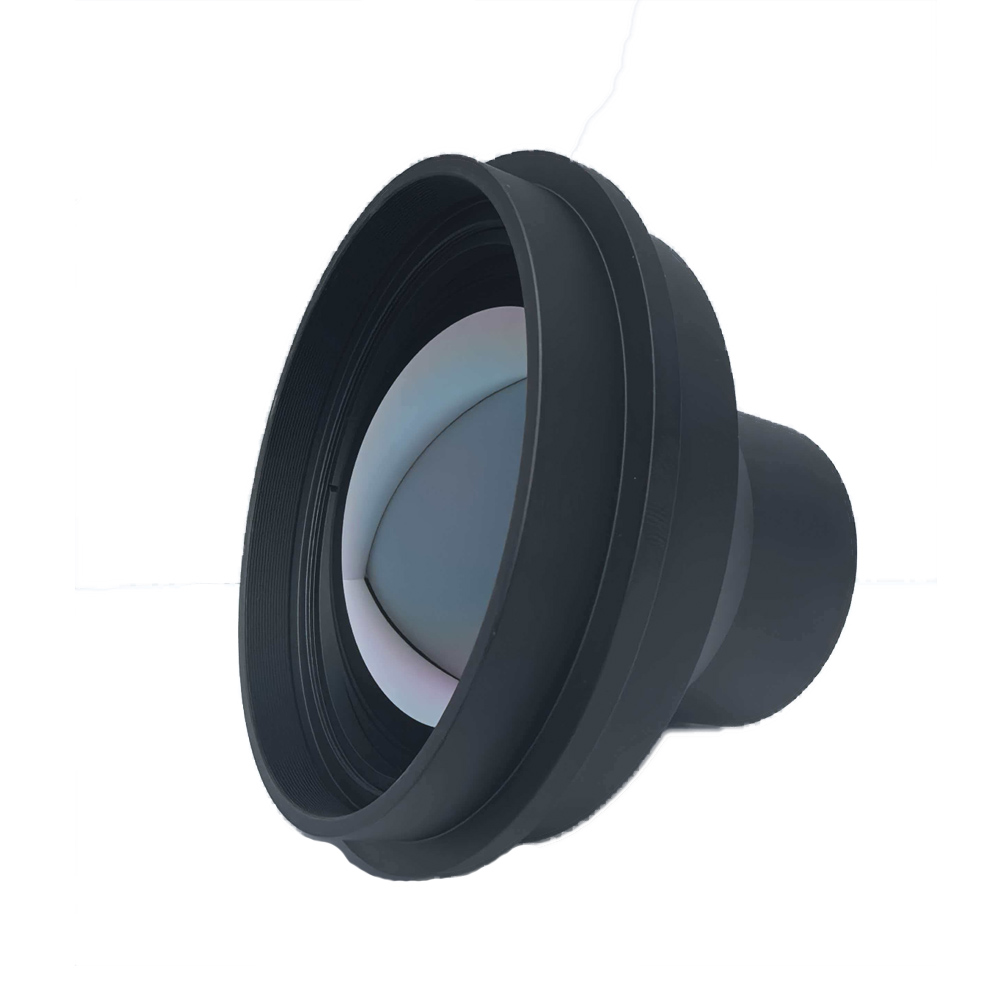

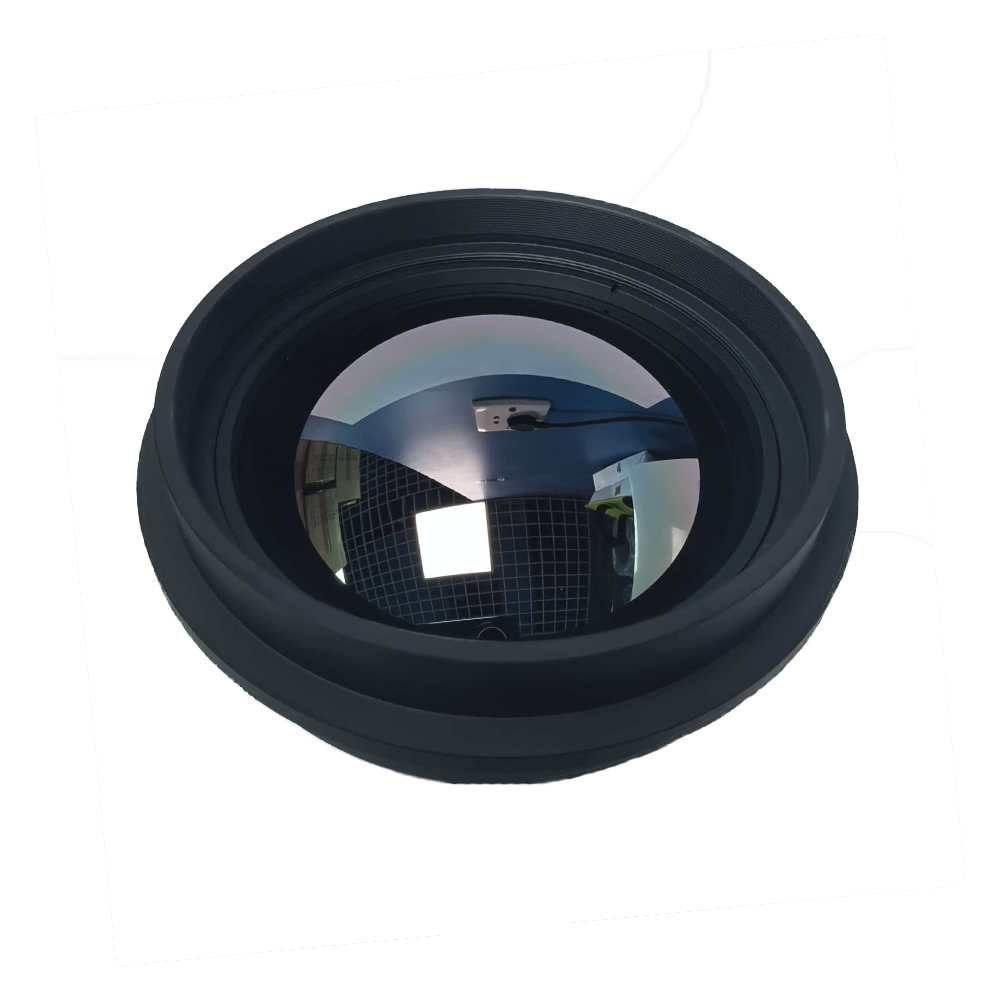

Termovizní objektiv s ohniskovou vzdáleností 75 mm

Stručný popis produktu

Tento vysoce výkonný75mm termovizní čočkaje nezávisle vyvinut a vyroben společnostíOptika BOSHITechnologie. Tato termovizní čočka je optimalizována pro spárování s 640×512 termálními 17μm infračervenými detektory pro realizaci vysokovlnného infračerveného zobrazovacího výstupu s vysokým rozlišením. Přijímá design s velkou světelností F1.0. Tato optická atermalizační čočka poskytuje stabilní optický atermalizační efekt bez dalších elektrických zaostřovacích sestav a udržuje konzistentní kvalitu zobrazení při extrémních pracovních teplotách v rozsahu od 40 stupňů pod nulou až do 80 stupňů Celsia. Objektiv je vybaven vrstvou exponované optiky s vysokým rozlišením a dosahuje propustnosti až 88 procent a relativního osvětlení nad 96 procent, aby bylo dosaženo rovnoměrného rozložení jasu pro celé zorné pole. Jeho hodnota zkreslení je řízena na 0,85 procenta, aby se snížila geometrická odchylka pořízených snímků. Aplikuje montážní standard M34 pro podporu rychlé a stabilní montážní práce. Krytí předního prvku IP67 nabízí vynikající odolnost proti prachu a vlhkosti. S čistou hmotností kolem 475 gramů tento kompaktní IR objektiv podporuje bezproblémovou integraci pro více infračervených pozorovacích zařízení. Přísná kontrola kvality výroby implementovaná optickou technologií BOSHI činí z tohoto dlouhovlnného infračerveného objektivu spolehlivou komponentu optického jádra pro venkovní tepelné pozorování a monitorování.

Podrobný popis produktu

Analýza parametrů

1. Ohnisková vzdálenost a clona. Tento termovizní objektiv má ohniskovou vzdálenost 75 mm a velkou světelnost F1,0. Větší otvor shromažďuje více energie infračerveného záření. Dokáže efektivně zvednout odstup signálu od šumu pro snímání infračerveného obrazu za špatných světelných podmínek.

2. Kompatibilita detektoru. Tato 17μm čočka detektoru dosahuje dokonalého shodného efektu s tepelným nechlazeným infračerveným detektorem 640×512. Poskytuje 8,3° horizontální a 6.6° vertikální zorné pole pro uspokojení požadavků na pozorování scénářů na středně dlouhé vzdálenosti.

3. Optická struktura. IR čočka využívá design čočky s optickou atermalizací. Vyrovnává jev tepelného rozostření spouštěný širokými teplotními změnami a odstraňuje požadavek na motorem poháněnou strukturu zaostření.

4. Optický povlak a optický index. Exponovaná optika s vysokým rozlišením přináší 88procentní propustnost. Hodnota relativního osvětlení vyšší než 96 procent zaručuje homogenní jas v celé zobrazovací ploše. Index zkreslení se udržuje na 0,85 procenta, aby se obnovily vlastnosti skutečné scény pro obrazový výstup.

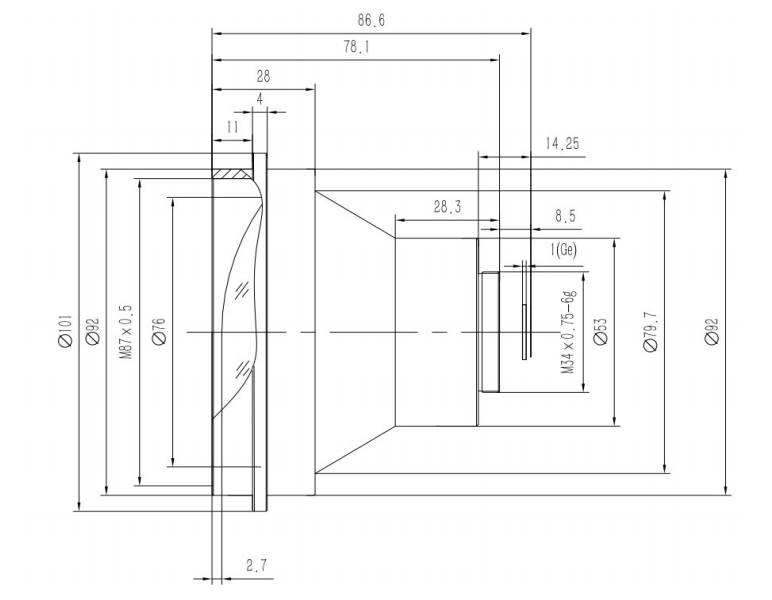

5. Mechanické a environmentální specifikace. Dodržuje montážní specifikaci M34 pro pohodlnou instalaci. Přední prvek dosahuje úrovně ochrany IP67. Rozsah pracovních teplot pokrývá od minus 40 stupňů Celsia do plus 80 stupňů Celsia. Čistá hmotnost se blíží 475 gramům, což usnadňuje integraci lehkého systému.

Výkonové výhody

1. Stabilní atermální zobrazovací kapacita. BOSHI Optical Technology využívá pasivní optickou atermalizační technologii na tomto dlouhovlnném infračerveném objektivu. 75mm termovizní čočka udržuje ostrý stav zaostření v rámci plného rozsahu pracovních teplot. Zabraňuje riziku selhání způsobenému elektronickými zaostřovacími částmi. Snižuje také celkovou spotřebu energie systému a snižuje pravděpodobnost mechanické poruchy.

2. Vynikající optický výkon. Vysoce propustná vrstva této termovizní čočky F1.0 zajišťuje dostatečný přísun infračervené energie. Relativní osvětlení přes 96 procent eliminuje problém s tmavými rohy snímku. Ultra nízké zkreslení 0,85 procenta zabraňuje deformaci tvaru cíle. Pokládá pevný základ pro přesné měření a identifikaci cíle.

3. Silná přizpůsobivost prostředí. Krytí předního prvku IP67 chrání hlavní část této optické atermalizační čočky před prachem, deštěm a stříkající vodou. Robustní mechanická konstrukce umožňuje IR čočce vyrovnat se se složitými a drsnými venkovními klimatickými podmínkami.

4. Vlastnosti přátelské systémové integrace. Standardizované rozhraní M34 umožňuje rychlou mechanickou montáž. Lehká funkce 475 gramů snižuje tlak užitečného zatížení pro zařízení namontovaná ve vozidle, palubní zařízení a také přenosná infračervená zařízení.

5. Důvěryhodná kvalita výroby. Optická technologie BOSHI dokončuje optický design, sestavu čoček a kalibraci výkonu v továrně. Každá 17μm čočka detektoru projde před dodáním produktu přísným testem teplotního cyklu a kontrolou optického výkonu

Aplikační pole

1. Zabezpečení hranic a perimetru. Tuto termovizní čočku lze sestavit uvnitř pevných termovizních kamer. Podporuje funkci výstrahy na velkou vzdálenost. Termální přizpůsobovací čočka 640×512 detekuje vetřelce ve dne i v noci i v prostředí úplné tmy.

2. Tepelné pozorování ve vozidle. Tato optická atermalizační čočka F1.0 slouží jako základní součást infračerveného monitorovacího systému namontovaného ve vozidle. Provádí úlohu detekce nebezpečí na silnici za mlhavého počasí, noci a dalších podmínek špatné viditelnosti.

3. Užitečné zatížení bezpilotního systému. Tento 75mm dlouhovlnný infračervený objektiv jako klíčová optická jednotka infračerveného modulu UAV provádí hlídkové práce na střední vzdálenost. Podporuje včasné varování před lesními požáry a podnikání v oblasti monitorování volně žijících živočichů.

4. Kontrola průmyslové teploty. Tato IR čočka s krytím IP67 ve spolupráci s tepelným infračerveným detektorem 640×512 podporuje teplotní stínění elektrických zařízení. Monitoruje také provozní stav pece pro scénáře aplikací v těžkém průmyslu.

5. Přenosná tepelná pozorovací zařízení. Tuto 17μm čočku detektoru lze integrovat do ručního termo monokuláru. Poskytuje spolehlivý optický výkon pro vyhledávací a záchranné operace i venkovní mise v terénu za komplikovaných povětrnostních podmínek.
