Podrobný popis produktu

1. Analýza parametrů

Optické specifikace:Ohnisková vzdálenost 19mm infračervený objektiv s ultra velkou světelností F1.0. Horizontální zorné pole dosahuje 22,85° a nabízí vyváženou detekční vzdálenost a pokrytí scény. Provozní vlnová délka pokrývá 8~12μm dlouhovlnné infračervené atmosférické okno, jádro spektra pro pasivní tepelné zobrazování.

Kompatibilita detektoru:Optimalizováno pro rozlišení 640 × 512, infračervené detektory s roztečí pixelů 12 μm, dokonale vyhovující běžným nechlazeným modulům tepelných senzorů.

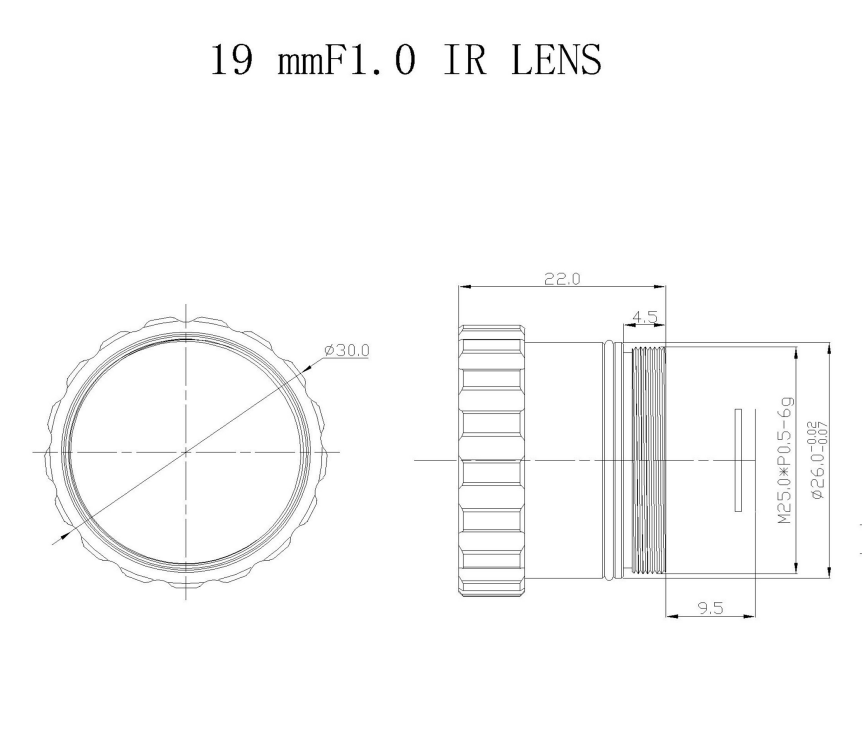

Mechanické a environmentální parametry:Standardní závitové uchycení M25×0,5 pro pohodlnou montáž. Rozsah ostření pokrývá 0,5 m až nekonečno a podporuje pozorování na blízko i na velké vzdálenosti. Rozsah provozních teplot -40 ℃ ~ +80 ℃, vhodný pro extrémní chladné a vysokoteplotní pracovní scénáře. Přední optický člen dosahuje krytí IP67.

Indexy optické kvality:Exponovaná optika s AR povlakem; celková propustnost ≥90 %; relativní osvětlení ≥86 %; zkreslení řízené pod -10 %.

2. Výkonnostní výhody

Špičková kolekce světla: Ultra velká clona F1.0 výrazně zlepšuje účinnost příjmu infračervených fotonů a umožňuje termokamerám zachytit jasný teplotní kontrast za podmínek nízkého sálavého tepla.

Vysoká optická účinnost: ≥90% propustnost spolu s AR povlakem minimalizuje ztráty infračervené energie; ≥86% relativní osvětlení zajišťuje jednotný jas obrazu od středu obrazu k okrajům a zabraňuje tmavým rohům.

Adaptabilita na drsné prostředí: Vodotěsná struktura přední čočky IP67 zabraňuje prachu a stříkající vodě. Široký rozsah pracovních teplot účinně potlačuje optický tepelný drift a udržuje stabilní zobrazovací výkon při kolísání teploty.

Flexibilní nastavení zaostření: Rozsah zaostření 0,5 m až ∞ umožňuje přepínání mezi kontrolou cíle na krátkou vzdálenost a sledováním na velkou vzdálenost. Kontrolovatelné zkreslení: Zkreslení menší než -10 % snižuje geometrickou deformaci obrazu a zlepšuje přesnost měření pro aplikace detekce teploty.

Standardizované rozhraní: Držák M25×0,5 podporuje rychlou integraci s většinou sestav nechlazených termokamer s IR objektivem.

3. Oblast použití

Perimetric Security & Border Monitoring: Bezpečnostní optika je hlavním obchodním segmentem společnosti Shanghai Silk Optical Technology Co., Ltd.. Aplikovaná na venkovní termální sledovací kamery, detekující narušitele ve dne i v noci bez viditelného světla, ideální pro tovární ploty, hranice parků a hraniční kontroly.

Průmyslová prediktivní údržba: Montuje se na zařízení pro tepelnou kontrolu pro kontrolu poruch přehřátí energetických zařízení, mechanických ložisek, elektrických skříní a potrubních systémů.

Systémy požární prevence a včasného varování: Používají se pro monitorování lesních požárů, zjišťování rizika požáru ve skladech, identifikaci bodů s abnormálně vysokou teplotou předem.

Systém tepelného vidění namontovaný ve vozidle: Slouží jako pomocné vidění při noční jízdě pro speciální vozidla, detekuje chodce, překážky a divokou zvěř v úplné tmě nebo husté mlze.

Detekce úspory energie budovy: Vybaveno přenosnými termokamerami pro kontrolu tepelných ztrát stěn budovy, úniků vzduchu a defektů izolace.

Užitečné zatížení bezpilotního systému: Integrováno do UAV pro letecký tepelný průzkum, monitorování životního prostředí a pátrací a záchranné mise.
