Vysvětlení testování MTF: Jak inženýři hodnotí výkon objektivu

Při výběru objektivu fotoaparátu mnoho kupujících sleduje specifikace, jako je ohnisková vzdálenost, clona, ​​velikost snímače a podpora megapixelů.

Jedna otázka je však často přehlížena:

Jak inženýři vědí, zda je čočka skutečně dobrá?

Odpovědí je optické testování.

Mezi všemi metodami hodnocení objektivů je testování MTF jedním z nejdůležitějších nástrojů používaných optickými inženýry k měření skutečného výkonu objektivu.

MTF pomáhá odpovědět na jednoduchou, ale kritickou otázku:

Kolik detailů a kontrastu může objektiv skutečně dodat obrazovému snímači?

To je důvod, proč profesionální výrobci fotoaparátů, optičtí inženýři a dodavatelé objektivů věnují údajům MTF velkou pozornost.

Protože objektiv se neposuzuje podle toho, co je napsáno na technickém listu.

Posuzuje se podle kvality obrazu, který vytváří.

Co je MTF?

MTF je zkratka pro Modulation Transfer Function.

Název zní složitě, ale koncept je poměrně jednoduchý.

A lens does not capture an image perfectly. Během procesu zobrazování se některé detaily a kontrast nevyhnutelně ztratí.

MTF měří, jak efektivně objektiv přenáší kontrast z reálného světa na snímač fotoaparátu.

Jednoduše řečeno:

Vyšší MTF znamená, že objektiv dokáže reprodukovat jemnější detaily s lepším kontrastem.

Například:

Představte si, že fotografujete budovu s mnoha malými okny.

Čočka se špatným optickým výkonem může zachytit obecný tvar budovy, ale ztratí detaily jednotlivých oken.

Čočka se silným výkonem MTF dokáže tyto jemné struktury zachovat zřetelněji.

Tato schopnost reprodukovat detaily je to, co inženýři nazývají optické rozlišení.

Proč megapixely nestačí

Častým nedorozuměním ve fotografickém průmyslu je:

"Více megapixelů vždy znamená lepší kvalitu obrazu."

Snímač je však pouze jednou částí zobrazovacího systému.

8MP snímač automaticky nevytváří obraz v kvalitě 8MP.

Objektiv musí být schopen rozlišit dostatek detailů, aby snímač tyto pixely efektivně využil.

Pokud je výkon objektivu nedostatečný, může snímač jednoduše zachytit větší verzi měkkého obrazu.

To je důvod, proč inženýři často říkají:

Senzor zaznamenává informace, ale objektiv určuje, kolik informací se dostane k senzoru.

Testování MTF pomáhá vyhodnotit, zda objektiv skutečně podporuje rozlišení kamerového systému.

Jak inženýři provádějí testování MTF

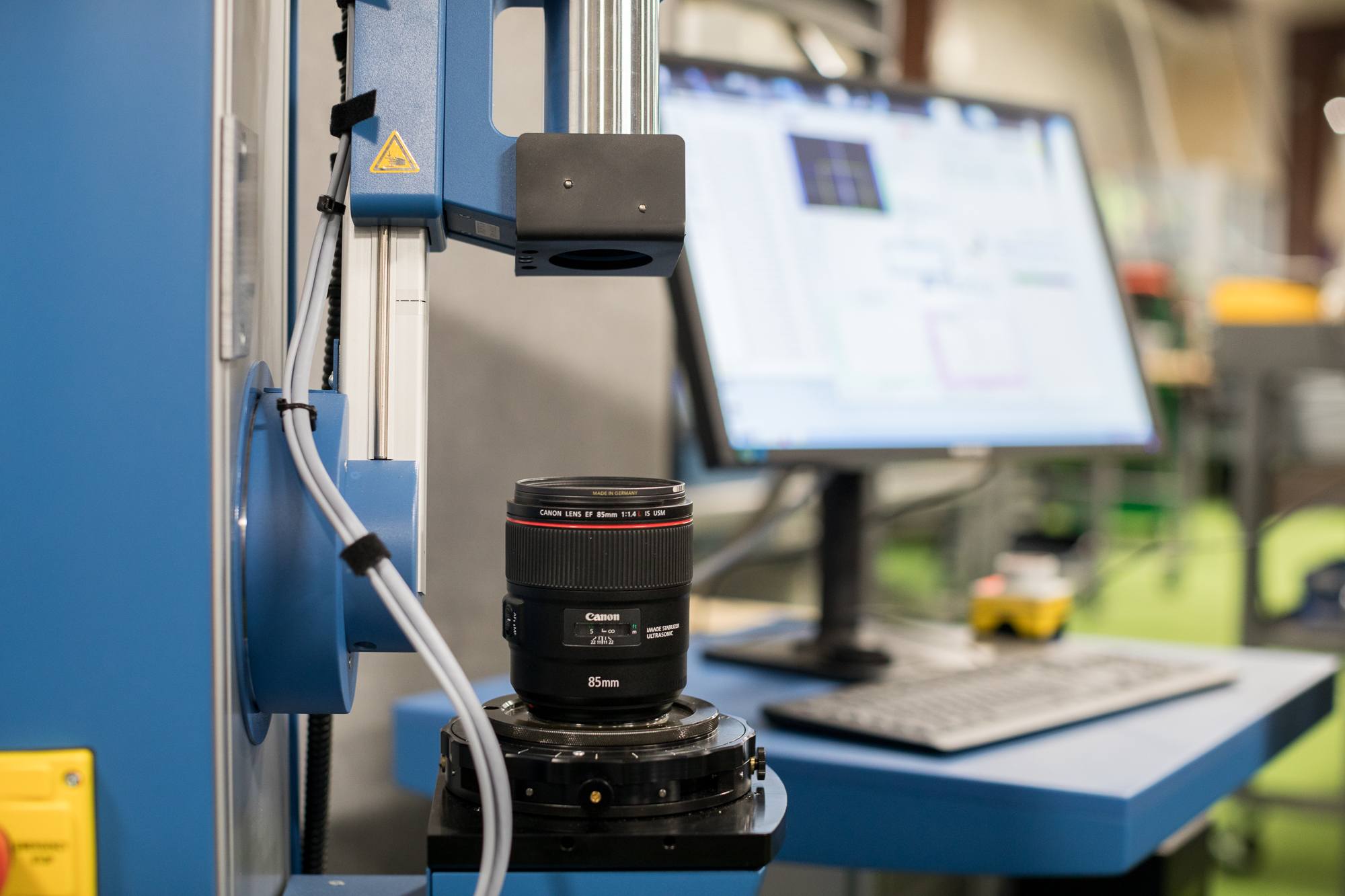

Během testování MTF inženýři obvykle používají řízené testovací prostředí.

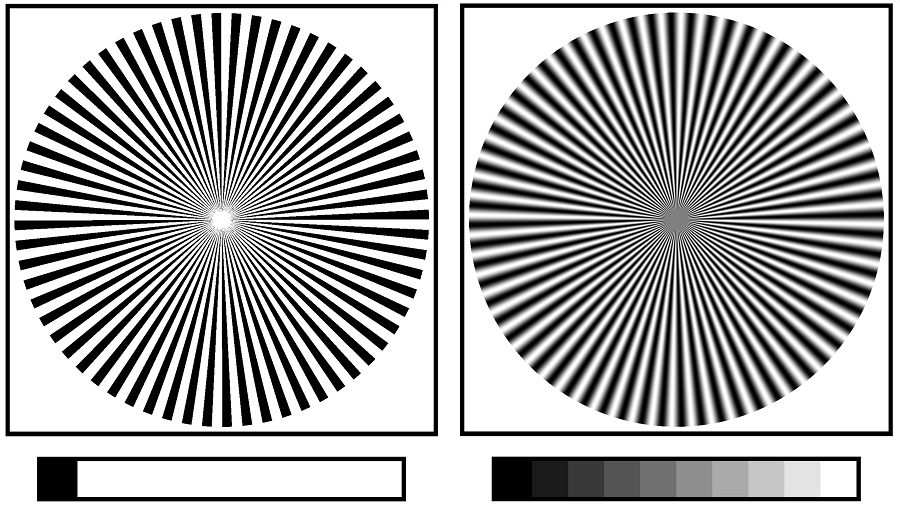

Objektiv je namontován se specifickým kamerovým senzorem nebo optickým měřicím systémem a testován pomocí speciálně navržených vzorů.

Systém analyzuje, jak dobře objektiv reprodukuje různé úrovně detailů.

Hodnotí se několik faktorů:

1. Schopnost rozlišení

Čočka je testována, aby se zjistilo, jak dobře dokáže reprodukovat jemné struktury.

To je důležité zejména pro:

 Bezpečnostní kamery

Systémy průmyslové kontroly

Strojové vidění

 Lékařské zobrazování

AI kamery

Objektiv se může zdát ostrý na základní úrovni, ale selže při zachycení malých objektů nebo vzdálených detailů.

2. Kontrastní výkon

Rozlišení není jen o vidění čar.

Dobrý objektiv musí také udržovat kontrast.

Například dva objekty mohou mít ve skutečnosti jasné hranice, ale špatná čočka může způsobit, že budou slité, protože se sníží rozdíl v kontrastu.

MTF vyhodnocuje, jak dobře objektiv udržuje kontrast na různých úrovních detailů.

3. Výkon ve středu a na okraji

Častou chybou při hodnocení čoček je pouze kontrola středové oblasti.

Skutečné aplikace však vyžadují výkon napříč celým obrazem.

Pro širokoúhlé bezpečnostní kamery nebo kamery dronů je zvláště důležitý okrajový výkon.

Čočka může poskytovat vynikající středovou ostrost, ale v rozích může vykazovat sníženou čistotu.

Testování MTF umožňuje inženýrům hodnotit:

Rozlišení středu

Výkon ve středu pole

 Ostrost hran

Dobře navržený objektiv by měl zachovat vyvážený výkon v celém obrazu.

Porozumění křivkám MTF

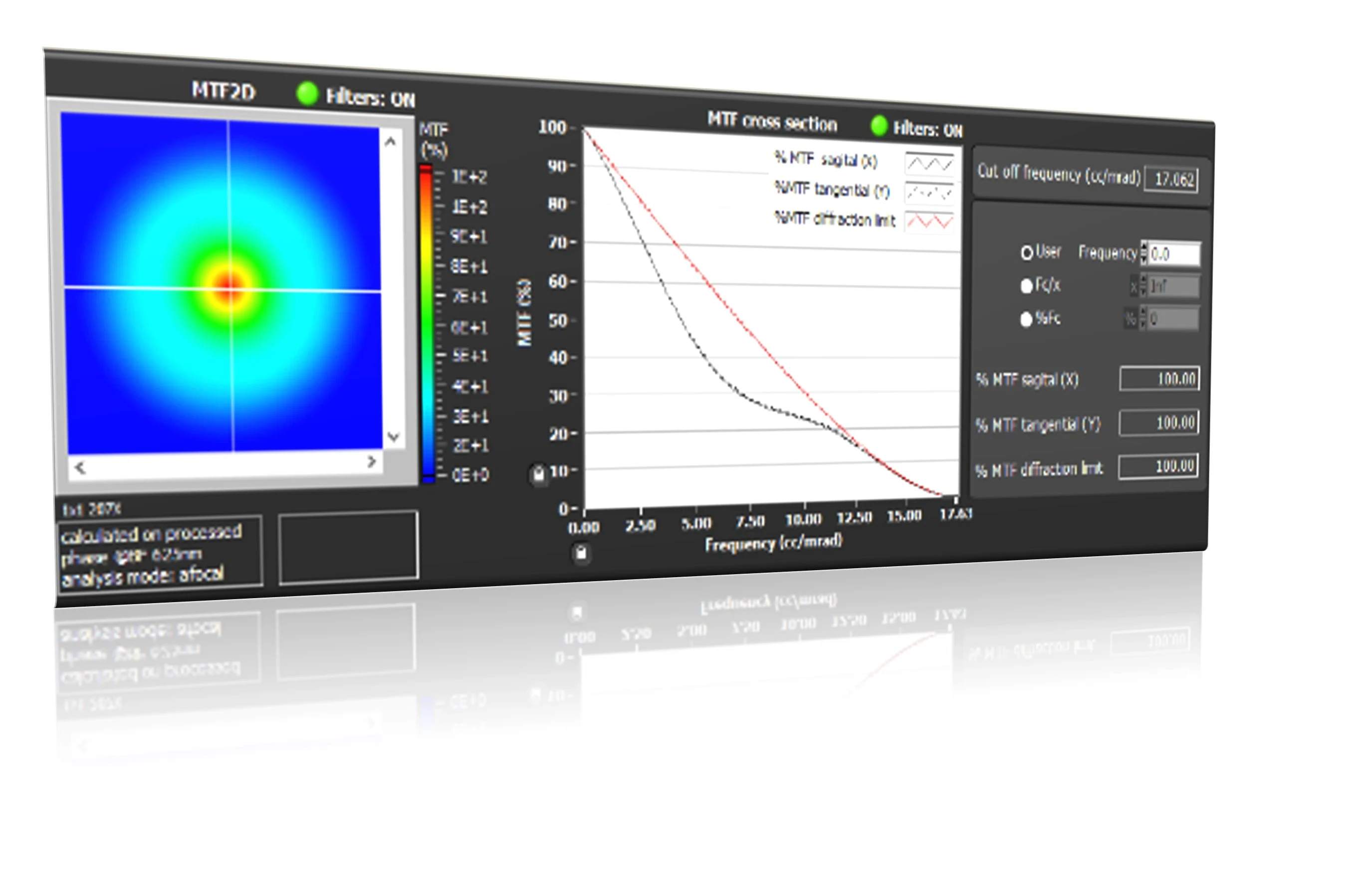

Výsledky MTF se obvykle zobrazují jako graf.

Ačkoli MTF grafy mohou vypadat technicky, základní myšlenka je jednoduchá.

Vodorovná osa obvykle představuje prostorovou frekvenci.

To znamená, jak jemné jsou detaily.

Vertikální osa představuje přenos kontrastu.

Vyšší hodnota znamená, že objektiv zachová větší kontrast.

Obvykle:

Vysoká MTF při nízkých frekvencích znamená dobrou reprodukci kontrastu

Vysoká MTF při vysokých frekvencích znamená lepší rozlišení jemných detailů

Objektiv se silným výkonem si zachovává vyšší hodnoty MTF, protože jsou detaily jemnější.

Proč je MTF důležitý v různých aplikacích

Různé aplikace fotoaparátů mají různé optické požadavky.

Bezpečnostní dohled

Bezpečnostní kamery často fungují v náročných podmínkách:

Nízké světlo

Dlouhé vzdálenosti

Široké scény

Pohybující se předměty

Objektiv s dobrým výkonem MTF může pomoci zachovat:

 Detaily obličeje

Informace o vozidle

Přesnost rozpoznávání objektů

Zejména v monitorovacích systémech založených na umělé inteligenci kvalita obrazu přímo ovlivňuje výkon detekce.

Průmyslová vize

Systémy strojového vidění často kontrolují malé rozdíly.

Příklady:

 Vady výrobku

 Výrobní chyby

Umístění součástí

Malá ztráta detailů může ovlivnit přesnost kontroly.

Objektivy s vysokou MTF poskytují jasnější a spolehlivější obrazová data.

Robotika a AI Vision

Roboti se spoléhají na kamery, aby porozuměli svému prostředí.

Potřebují rozpoznat:

 Předměty

Překážky

Lidé

 Pohyb

Špatné optické rozlišení vytváří nejistotu pro algoritmy AI.

Lepší výkon objektivu poskytuje čistší vizuální vstup.

Lékařské zobrazování

Lékařská zařízení často vyžadují kompaktní, ale vysoce výkonné optické systémy.

V těchto aplikacích může čistota obrazu přímo ovlivnit diagnostiku a analýzu.

MTF pomáhá inženýrům zajistit, aby optické systémy splňovaly přísné požadavky na zobrazování.

MTF není jediným standardem hodnocení objektivu

Přestože je MTF extrémně důležitá, inženýři nehodnotí čočky pouze pomocí jednoho parametru.

Kompletní optické hodnocení může také zahrnovat:

 Zkreslení

Chromatická aberace

Relativní osvětlení

 Ghosting

 Vzplanutí

 Stabilita zaostření

Teplotní výkon

Mechanická tolerance

Objektiv s vynikající MTF, ale špatnou spolehlivostí nemusí být vhodný pro skutečné produkty.

Optické inženýrství je vždy o rovnováze.

Nejlepší objektiv není jen ten s nejvyšším číslem.

Je to ten, který spolehlivě funguje v zamýšlené aplikaci.

Jak profesionální výrobci objektivů používají data MTF

Pro výrobce optiky není testování MTF pouze vývojovým nástrojem.

Je to také důležitá metoda kontroly kvality.

Během vývoje čoček používají inženýři výsledky MTF k:

Optimalizace optického designu

Upravte struktury čoček

Porovnejte různé materiály

Zlepšit přesnost montáže

Během hromadné výroby pomáhá testování MTF zajistit konzistenci mezi různými šaržemi.

To je zvláště důležité, protože vyrobit jeden vynikající prototyp je mnohem jednodušší než vyrobit tisíce stejných čoček.

Spolehlivý výrobce čoček musí kontrolovat jak optický design, tak výrobní procesy.

Boshi Optics: Zaměření na skutečný optický výkon

Ve společnosti Boshi Optics chápeme, že zákazníci si čočky nekupují pouze kvůli specifikacím.

Nakupují spolehlivý zobrazovací výkon.

U aplikací, jako je bezpečnostní dohled, AI vidění, drony, automobilové kamery, lékařské zobrazování a průmyslové systémy, optická kvalita přímo ovlivňuje výsledný produkt.

Prostřednictvím optického designu, přesné výroby a hodnocení výkonu se společnost Boshi Optics zaměřuje na vytváření řešení objektivů, která poskytují stabilní kvalitu obrazu v aplikacích v reálném světě.

Protože v moderních kamerových systémech:

Více pixelů automaticky neznamená více informací.

Lepší optika vytváří lepší snímky.

A lepší obrázky vytvářejí lepší rozhodnutí.

Závěr

Testování MTF je jedním z nejcennějších nástrojů, které inženýři používají k pochopení výkonu objektivu.

Odhaluje, co megapixelová čísla nemohou zobrazit:

Jak jasně čočka reprodukuje detaily

Jak dobře udržuje kontrast

Zda je ostrost konzistentní v celém obrazu

Zda může optický systém skutečně podporovat snímač

Při výběru objektivu fotoaparátu je zásadní dívat se nad rámec specifikací a porozumět optickému výkonu.

Vysoce kvalitní objektiv není jen kus skla.

Je to základ, který umožňuje fungování celého zobrazovacího systému.
