Více než megapixely: Co skutečně určuje rozlišení objektivu fotoaparátu

● 2026-08-20 ● - ● Nechte mi zprávu

Téměř na každém datovém listu moderních fotoaparátů se objevuje specifikace:

Megapixely.

5 MP. 8MP. 12MP. 24 MP.

Číslo je snadno pochopitelné, snadno se srovnává a velmi snadno se uvádí na trh.

Ale pokud jste strávili dostatek času vývojem kamerových systémů, nakonec narazíte na nepříjemnou otázku:

Může objektiv skutečnýly vyřešit, co je snímač schopen zachytit?

Tady jsou věci zajímavější.

8MP snímač automaticky nezajistí obraz v kvalitě 8MP. Snímač poskytuje možnost vzorkování, ale čočka musí poskytovat dostatek optických detailů, aby tyto pixely byly užitečné.

Jinými slovy, fotoaparát není konkurencí mezi megapixely snímače.

Je to systém.

A čočka je jednou z nejdůležitějších součástí tohoto systému.

Boshi Optics

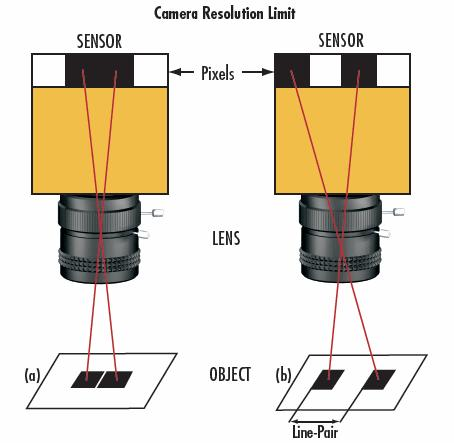

Rozlišení snímače vs. optické rozlišení

Začněme jednoduchým rozlišením.

Rozlišení snímačepopisuje, kolik pixelů má snímač.

Optické rozlišenípopisuje, kolik prostorových detailů může objektiv skutečně reprodukovat.

Tyto dvě specifikace spolu souvisí, ale není to totéž.

Představte si, že fotografujete vzdálenou SPZ.

8MP snímač může mít k dispozici dostatek pixelů pro záznam desky. Pokud však objektiv vytváří rozmazaný obraz s nízkým kontrastem, tyto pixely nemohou magicky rekonstruovat postavy.

Můžete skončit s více pixely popisujícími rozostření.

To není totéž jako více detailů.

To je důvod, proč jednoduché umístění snímače s vysokým rozlišením za starý nebo špatně přizpůsobený objektiv může přinést neuspokojivé výsledky.

Senzor může být nový.

Obrázek nemusí být.

Velikost pixelů Změní optickou výzvu

Dalším faktorem, který musí inženýři stále více zohledňovat, je velikost pixelů.

S pokrokem v technologii snímačů mohou výrobci umístit více pixelů do stejné fyzické oblasti.

To zní jako zjevné zlepšení.

Ale je tu kompromis.

Menší pixely znamenají, že optický systém může potřebovat reprodukovat jemnější detaily, aby plně využil výhody snímače.

Například fotoaparát využívající relativně velkou rozteč pixelů může být méně náročný na objektiv než snímač s extrémně malými pixely a mnohem vyšší hustotou pixelů.

To vytváří důležitou otázku při vývoji fotoaparátu:

Je rozlišení objektivu dostatečně vysoké pro rozteč pixelů snímače?

Objektiv, který fungoval dokonale dobře se starším snímačem, nemusí automaticky poskytovat stejný praktický výkon, když je spárován s novějším, hustším snímačem.

To je jeden z důvodů, proč by výběr objektivu měl probíhat společně s výběrem snímače, spíše než považovat objektiv za dodatečný nápad.

Proč na MTF záleží víc než na megapixelovém štítku

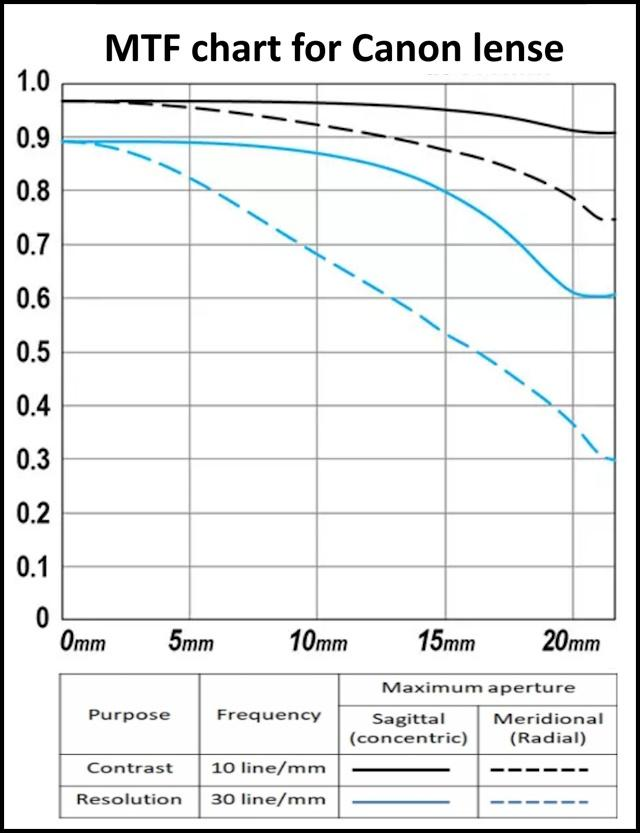

Pokud chcete porozumět skutečnému optickému rozlišení, musíte si o tom promluvitMTF — Modulation Transfer Function.

Boshi Optics

Terminologie zní hrozivě.

Základní myšlenka není.

MTF popisuje, jak dobře optický systém zachovává kontrast na různých úrovních detailů.

Přemýšlejte o fotografování série stále jemnějších černobílých čar.

Na velkých, snadno viditelných vzorech je dokáže reprodukovat téměř každý slušný objektiv.

Jak jsou linie jemnější, čočka postupně ztrácí kontrast.

Silný optický systém udržuje užitečný kontrast dále v rozsahu jemných detailů.

To je to, co MTF pomáhá inženýrům vyhodnotit.

To je důvod, proč by seriózní specifikace objektivu neměla končit na:

“Podporuje 8MP.“

Lepší hodnocení se ptá:

Jaká je výkonnost MTF?

Na jakých prostorových frekvencích?

Jak to funguje v centru?

Co se stane směrem k okraji?

Zůstává výkon stabilní při zamýšlené cloně?

Tyto otázky vám řeknou mnohem více o skutečném optickém systému.

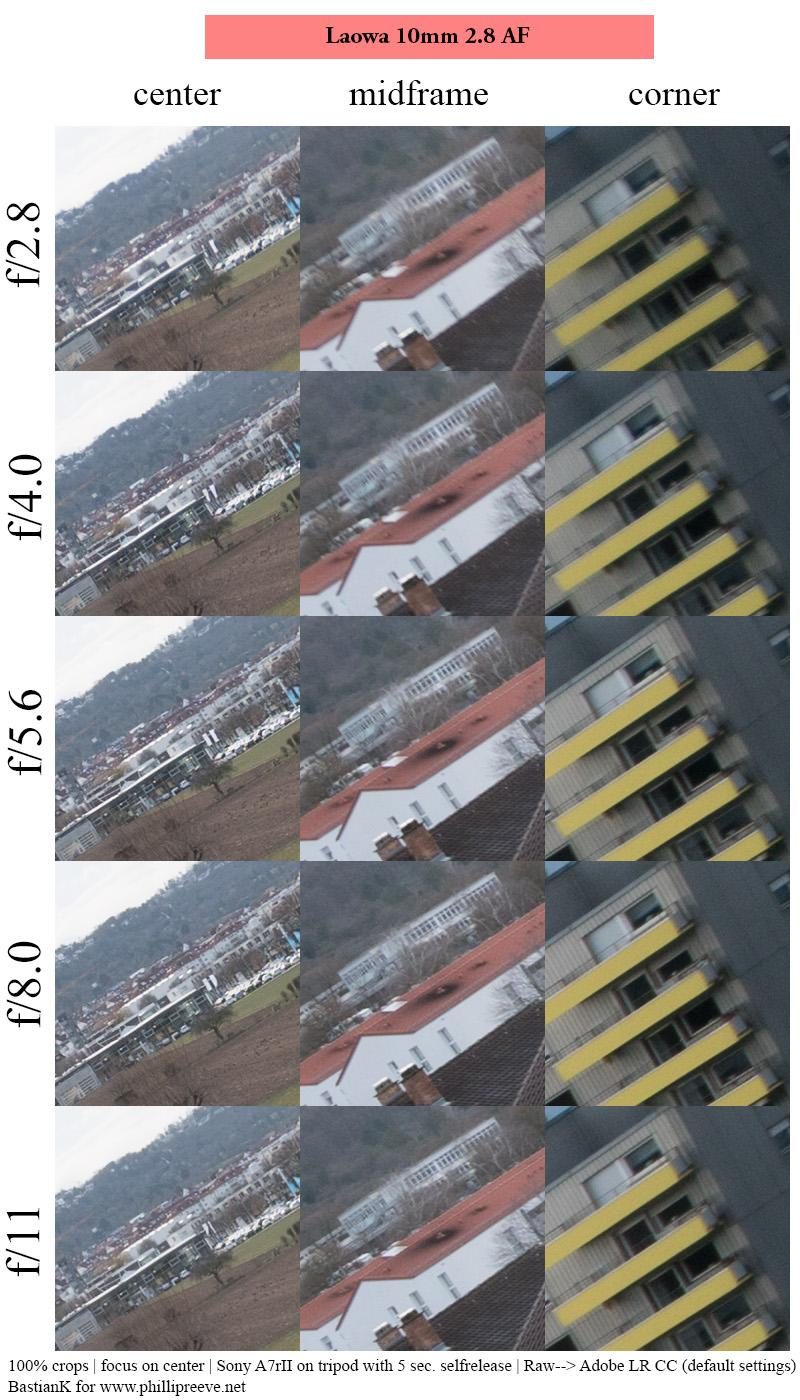

Rozlišení centra není celý příběh

Jedním z nejjednodušších způsobů, jak dosáhnout působivého vzhledu objektivu, je ukázat velmi ostrý středový obraz.

Problém je, že kamery nefotí jen střed.

Širokoúhlé bezpečnostní kamery, automobilové kamery, kamery dronů a robotické systémy často silně závisí na periferních obrazových informacích.

Objektiv může poskytovat vynikající středovou ostrost, ale znatelně slabší výkon u okrajů.

To může ovlivnit:

Detekce objektů

Rozpoznání obličeje

Rozpoznávání vozidel

Pochopení scény

Kontrola strojového vidění

Například bezpečnostní kamera sledující parkoviště může mít vozidlo vjíždějící blízko okraje obrazu.

Pokud střed vypadá fantasticky, ale okraje jsou měkké, působivá specifikace rozlišení fotoaparátu nevypráví celý příběh.

Pro inženýry je užitečnější otázka:

Jak rovnoměrně funguje čočka v celém obrazu?

Boshi Optics

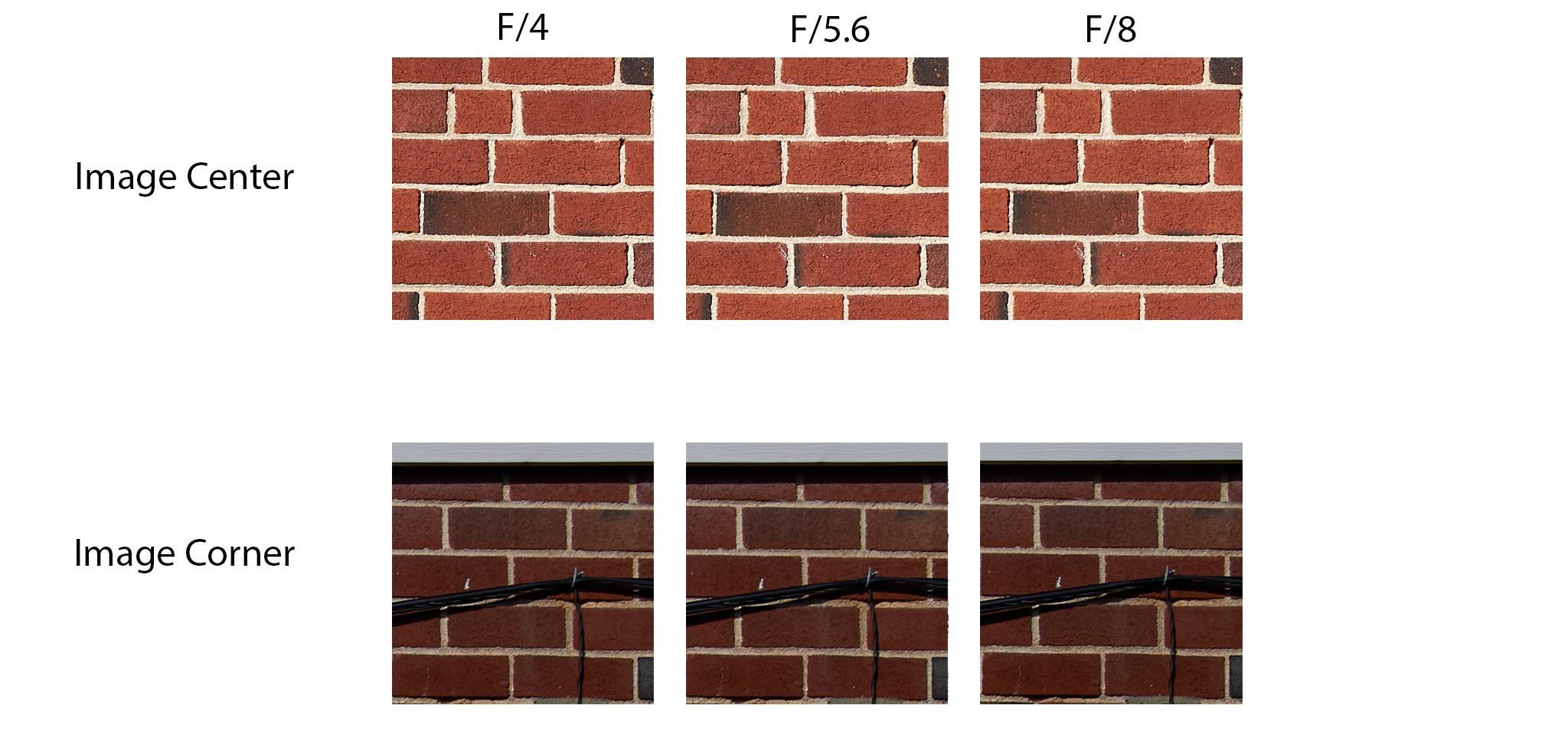

Aberace tiše ukradnou detaily

Optické aberace jsou dalším důvodem, proč fotoaparát s vysokým rozlišením nemusí poskytovat očekávanou kvalitu obrazu.

Mezi běžné problémy patří:

Sférická aberace

Chromatická aberace

 Kóma

 Astigmatismus

Zakřivení pole

K pochopení výsledku nemusíte být nutně optický designér.

Praktický důsledek je jednoduchý:

Detaily budou méně přesné.

Okraje mohou ztratit kontrast. Jemné struktury se mohou jevit jako barevné nebo rozmazané. Rohy mohou být měkčí.

Moderní optická konstrukce proto zahrnuje mnohem více než jen výběr ohniskové vzdálenosti a clony.

Optický systém musí vyvažovat více faktorů současně.

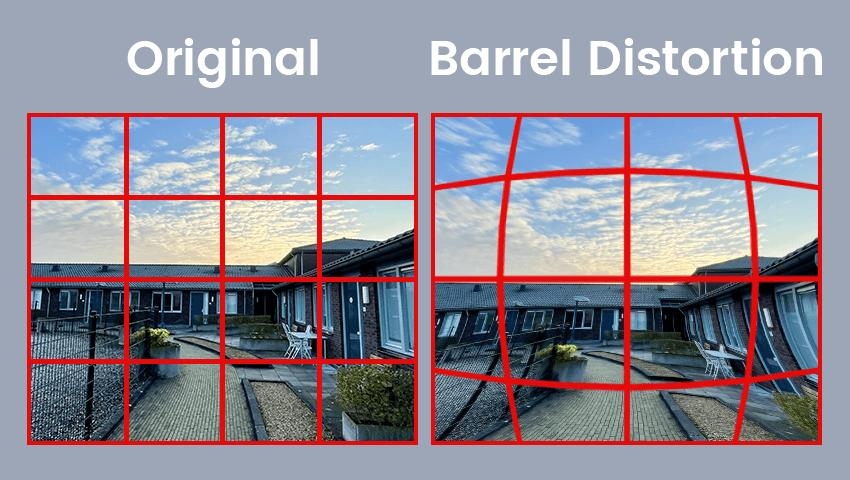

Zkreslení je také problémem kvality obrazu

Zkreslení je někdy považováno za čistě vizuální problém.

To není vždy.

Na neformální fotografii mohou zakřivené rovné linie vypadat jednoduše neatraktivní.

U aplikací strojového vidění nebo umělé inteligence může geometrie hrát roli.

Širokoúhlá čočka s výrazným zkreslením může způsobit, že objekty poblíž okraje vypadají velmi odlišně od jejich skutečného tvaru a polohy.

To neznamená, že každá aplikace potřebuje ultra nízké zkreslení.

Bezpečnostní kamera může rozumně akceptovat určité zkreslení výměnou za mnohem širší zorné pole.

Průmyslový měřicí systém nemusí.

Optické inženýrství je opět o kompromisech.

„Nejlepší“ objektiv závisí na tom, co má fotoaparát dělat.

Boshi Optics

Proč je „8MP objektiv“ neúplný popis

To je možná nejdůležitější bod.

Fráze „8MP objektiv“ je užitečný pro marketing, ale technicky neúplný.

Rozlišení je ovlivněno vztahem mezi:

 Objektiv

 Senzor

 Velikost pixelů

 Clona

Obrázkový kruh

CRA

Zpracování obrazu

 Světelné podmínky

Čočka neexistuje izolovaně.

Konkrétní čočka může fungovat velmi dobře s jedním snímačem a méně efektivně s jiným, protože se změnily optické požadavky.

To je důvod, proč se zkušení inženýři fotoaparátů obvykle před schválením objektivu ptají na model snímače a optické požadavky.

Dodavatel, který okamžitě řekne „Ano, tento objektiv podporuje 8MP“, aniž by se zeptal na cokoliv jiného, možná odpovídá spíše na otázku prodeje než na technickou otázku.

Jak by tedy měli inženýři hodnotit objektiv s vysokým rozlišením?

Místo s megapixely doporučuji začít s aplikací.

Požádat:

1. Jaký snímačbude použit?

Formát snímače a velikost pixelů určují optické požadavky.

2. Jaké zorné pole je požadováno?

Širokoúhlý design přináší různé výzvy od úzkoúhlého objektivu.

3. Na jaké úrovni detailů vlastně záleží?

Bezpečnostní kamera identifikující osobu na několik metrů má jiné požadavky než kamera pro strojové vidění, která kontroluje drobnou součástku.

4. Jak důležitý je výkon hrany?

Pro mnoho širokoúhlých systémů je to kritické.

5. Co se stane při zamýšlené cloně?

Čočka může fungovat jinak, když je otevřená, než když je zastavena.

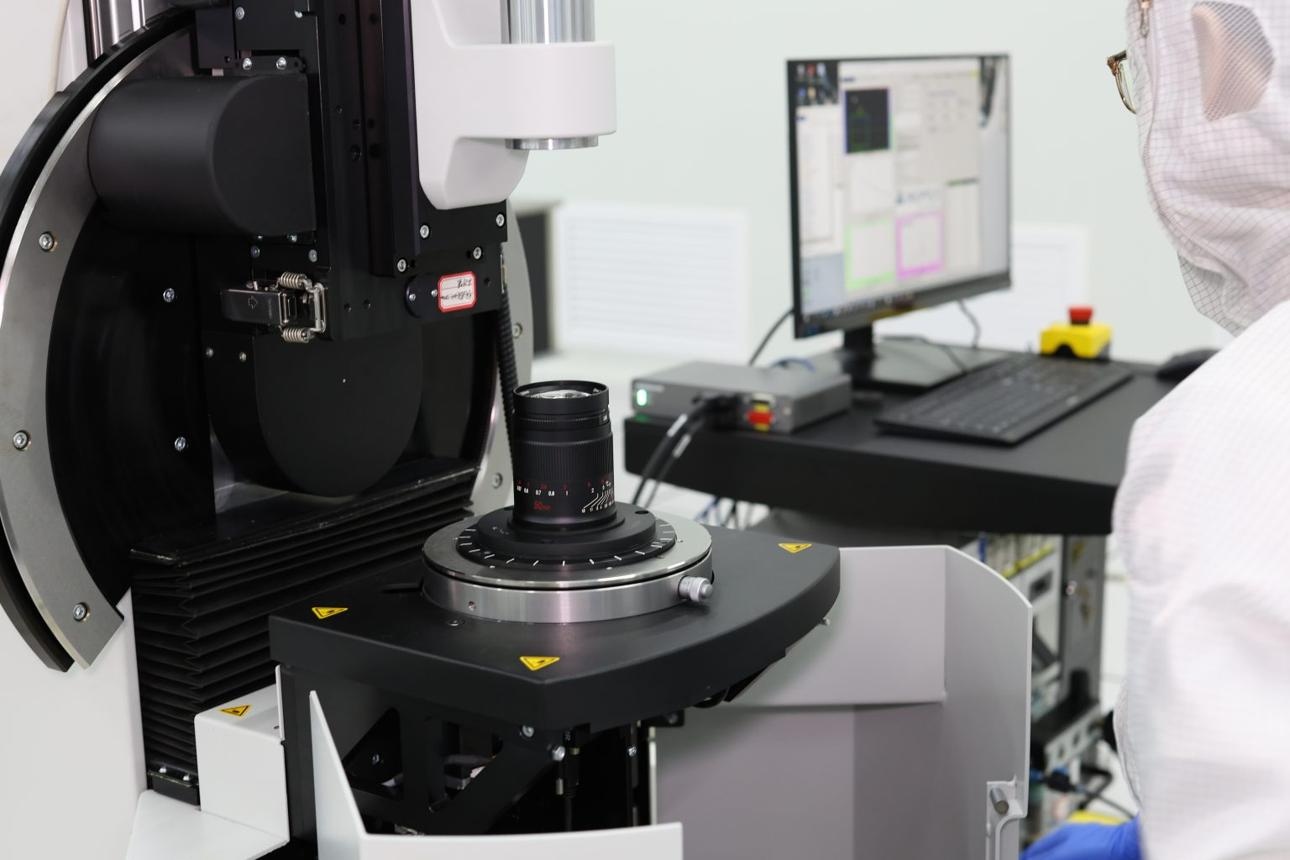

6. Co ukazují data MTF?

To poskytuje mnohem užitečnější informace než samotný megapixelový štítek.

Skutečný význam „vysokého rozlišení“

Čočka s vysokým rozlišením není jen čočka s vytištěným vysokým číslem.

Jde o optický systém, který dokáže reprodukovat jemné detaily s dostatečným kontrastem napříč požadovaným obrazovým polem za zamýšlených provozních podmínek.

To je mnohem těžší inženýrský problém.

A upřímně, to je důvod, proč dva objektivy se zjevně podobnými specifikacemi mohou mít velmi odlišné ceny.

Neplatíte jen za více skla.

Platíte za optický design, tolerance, materiály, výrobní přesnost, povrchovou úpravu, montáž a testování.

V Boshi Optics jsou optická řešení vyvíjena pro aplikace od bezpečnostního dohledu a automobilového zobrazování až po lékařské zobrazování, chytrá zařízení a další kamerové systémy. Portfolio produktů společnosti zahrnuje objektivy s různými formáty snímačů, rozlišeními, zornými poli, clonami a optickými strukturami, což odráží skutečnost, že neexistuje jediný „nejlepší“ objektiv pro každý fotoaparát.
