Vysvětlení rozlišení objektivu: Od megapixelů ke skutečnému optickému výkonu

1. Rozlišení snímače a rozlišení objektivu jsou různé věci

Začněme základním nedorozuměním:

8MP snímač ≠ 8MP objektiv

Senzor určuje, kolik pixelů je k dispozici pro záznam informací.

Například:

8MP snímač může obsahovat:

3840 × 2160 pixelů

Miliony fotosenzitivních jednotek

Schopnost ukládat obrazová data ve vysokém rozlišení

Čočka však určuje, zda příchozí optické informace obsahují dostatek detailů pro tyto pixely.

Přemýšlejte o tom takto:

Senzor je jako obrazovka s vysokým rozlišením.

Objektiv je jako zobrazovaný zdrojový obraz.

Monitor 4K nemůže zobrazit skutečnou kvalitu 4K, pokud je původní obsah pouze 720p.

Stejný princip platí i pro fotoaparáty.

2. Proč více megapixelů neznamená vždy lepší snímky

Mnoho zákazníků věří:

10 MP > 8 MP > 5 MP

Proto:

Více pixelů = lepší obraz.

To je pravda jen částečně.

Senzory s vyšším rozlišením vyžadují:

Lepší optické rozlišení

Sklo vyšší kvality

Přesnější výroba čoček

Lepší optické vyrovnání

V opačném případě může zvýšení megapixelů odhalit další problémy:

Měkké obrázky

Špatná ostrost hran

Chromatická aberace

Snížený kontrast

V některých případech může dobře navržený 5MP optický systém překonat špatně přizpůsobený 8MP systém.

3. Čočka je limitujícím faktorem v mnoha systémech s vysokým rozlišením

V optickém inženýrství často popisujeme čočku jako „strážce“ informací.

Proč?

Protože předtím, než snímač přijme snímek, objektiv již rozhodl:

Které detaily jsou zachovány

Které detaily jsou ztraceny

Kolik kontrastu zbývá

Jak přesně jsou hrany reprodukovány

Jakmile dojde ke ztrátě optických informací, software je nemůže plně obnovit.

Algoritmy AI mohou obrázky vylepšit.

Zpracování obrazu může snížit šum.

Žádný algoritmus však nedokáže dokonale znovu vytvořit detaily, které nebyly nikdy zachyceny.

4. Pochopení MTF: Skutečné měření rozlišení objektivu

Když inženýři hodnotí výkon objektivu, nesledují pouze megapixelové štítky.

Dívají se na optické parametry, jako jsou:

MTF (Mfunkce přenosu odulace)

MTF popisuje, jak efektivně objektiv přenáší kontrast a detaily z reálného světa do obrazového snímače.

Jednoduše vysvětleno:

Vyšší MTF = lepší reprodukce detailů

Objektiv se silným výkonem MTF dokáže reprodukovat:

Jemné textury

 Malé předměty

Ostré hrany

Vysokofrekvenční detaily

Proč na MTF záleží více než na „hodnocení MP“

Dva objektivy mohou být oba inzerovány jako:

„8MP kompatibilní“

Jejich skutečný výkon ale může být úplně jiný.

Jedna čočka může poskytovat:

Ostrý středový obraz

Dobrý výkon hrany

Stabilní kontrast

Jiný může ukázat:

 Měkké rohy

Snížené detaily

Špatný kontrast

Rozdíl se v reálných aplikacích projeví okamžitě.

5. Středová ostrost nestačí

Častou chybou při hodnocení objektivu je kontrola pouze středové oblasti.

Ale skutečné aplikace vyžadují celý obraz.

Například:

Bezpečnostní dohled

Širokoúhlá kamera může potřebovat identifikovat:

Vozidla na okraji

Lidé vstupující z rohů

SPZ mimo střed

Strojové vidění

Průmyslové systémy mohou analyzovat:

Objekty přes celé pole

Měřicí body

Místa defektů

Robotika

Systémy AI vyžadují:

Stabilní informace o životním prostředí

Přesné hranice objektů

Objektiv, který je ostrý pouze ve středu, nemusí být nutně vysoce výkonný objektiv.

6. Přizpůsobení senzoru a objektivu: Zapomenutý technický krok

Senzor s vysokým rozlišením vyžaduje pečlivé optické přizpůsobení.

Inženýři musí zvážit:

Velikost snímače

Příklady:

 1/2,7"

1/1,8"

1/1,2"

Objektiv navržený pro menší snímač může způsobit:

Vinětace

Temné rohy

Snížené využití obrazu

Velikost pixelů

Moderní snímače často používají menší pixely.

Menší pixely vyžadují lepší optické rozlišení.

Pokud čočka nedokáže rozlišit požadovanou prostorovou frekvenci, pixely navíc poskytují malou hodnotu.

Kompatibilita CRA

Důležitá je také shoda hlavního úhlu paprsku (CRA).

Špatná shoda může vést k:

 Barevné stínování

Snížený jas

Degradace obrazu

7. Proč se s rozvojem umělé inteligence stává optická kvalita důležitější

Existuje další důvod, proč dnes záleží na rozlišení objektivu:

Umělá inteligence.

Moderní systémy AI hodně spoléhají na kvalitu obrazu.

Aplikace zahrnují:

Rozpoznávání obličeje

Identifikace vozidla

 Robotické vidění

Průmyslová kontrola

Chytrá doprava

AI nerozumí „záměru“.

Analyzuje vzory z pixelů.

Špatné optické rozlišení vytváří:

Chybí funkce

Nesprávná klasifikace

Nižší skóre spolehlivosti

Lepší objektiv poskytuje lepší data.

Lepší data vytvářejí lepší rozhodnutí AI.

8. Běžná otázka zákazníka: "Může tento objektiv podporovat 8MP?"

To je jedna z otázek, které optičtí inženýři často slýchají.

Ale odpověď je složitější než „ano“ nebo „ne“.

Profesionální hodnocení by mělo vzít v úvahu:

 Model snímače

 Velikost pixelů

 Vzdálenost aplikace

 Zorné pole

 Osvětlení prostředí

Požadovaná kvalita obrazu

Objektiv by neměl „podporovat“ pouze snímač.

Měl by být optimalizován pro celý zobrazovací systém.

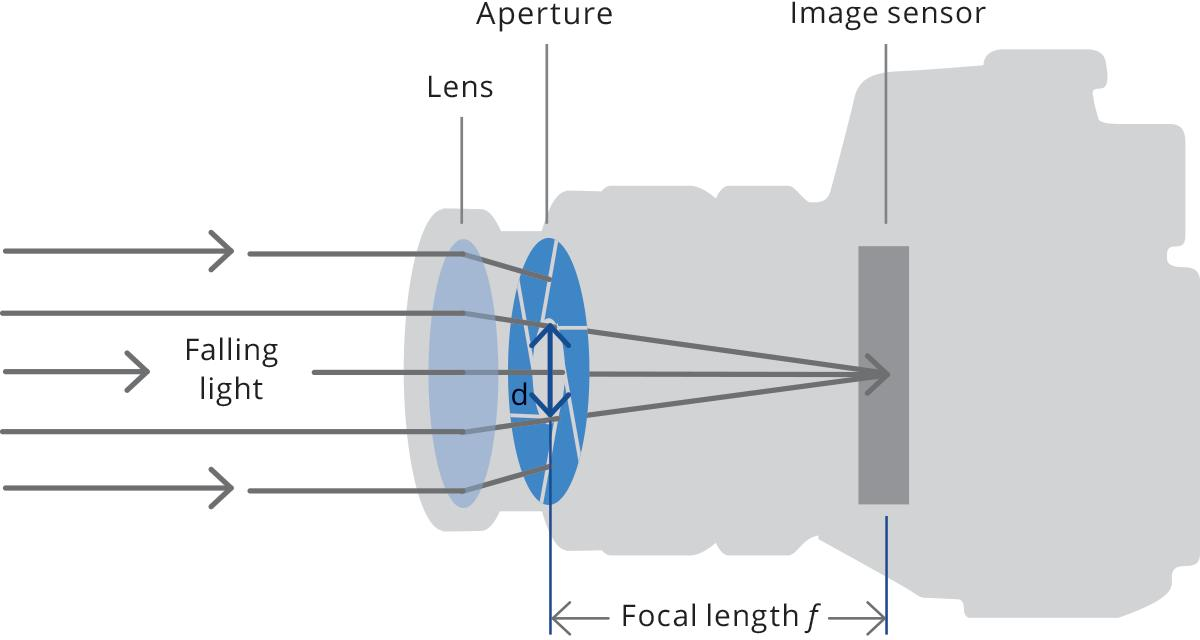

9. Výběr správného objektivu: Rozlišení je pouze jeden dílek skládačky

Vysoce výkonný objektiv vyžaduje rovnováhu mezi několika faktory:

Rezoluce

Dokáže reprodukovat dostatečně podrobně?

Otvor

Dokáže nasbírat dostatek světla?

Zkreslení

Zachovává přesnou geometrii?

Zorné pole

Pokrývá potřebnou plochu?

Spolehlivost

Dokáže udržet výkon v průběhu času?

Nejlepší objektiv není vždy ten s nejvyšším číslem na technickém listu.

Právě ten vytváří nejlepší výsledný obraz v reálných podmínkách.

Závěr: Skutečné rozlišení pochází z kompletního optického systému

Zobrazovací průmysl se posouvá směrem k senzorům s vyšším rozlišením, chytřejším algoritmům AI a náročnějším aplikacím.

Ale jeden princip zůstává nezměněn:

Samotné pixely kvalitu obrazu nevytvářejí.

Snímač s vysokým rozlišením potřebuje vysoce výkonný objektiv.

8MP snímač spárovaný s nekvalitním objektivem je stále omezený zobrazovací systém.

Skutečné rozlišení kamery je určeno spoluprací mezi:

Optický design

Přesnost výroby objektivu

Výkon snímače

Technologie zpracování obrazu

Konečný pohled

Senzor vám řekne, kolik pixelů máte.

Čočka určuje, kolik informací se k těmto pixelům dostane.

V profesionálních zobrazovacích systémech:

Snímač zachytí obraz.

Objektiv vytváří detaily.

Proto na skutečném optickém výkonu záleží více než na samotných megapixelových číslech.
