Jak si vybrat spolehlivého výrobce optických čoček v Číně

Čína má jeden z nejúplnějších dodavatelských řetězců optické výroby na světě. Kupující mohou najít tisíce dodavatelů nabízejících čočky CCTV, čočky pro automobilové fotoaparáty, čočky pro drony, čočky endoskopů, čočky pro strojové vidění a přizpůsobené optické komponenty.

Problémem je najít dodavatele. Problémem je najít výrobce, který dokáže trvale dodávat kvalitu obrazu slíbenou ve fázi vzorku.

Čočky fotoaparátů mohou zvenku vypadat jednoduše, ale optický výkon závisí na designu, materiálech, přesnosti lisování, povlaku, montáži, zaostření a kontrole. Dva objektivy se stejnou ohniskovou vzdáleností, clonou a bajonetem mohou poskytnout zcela odlišné výsledky.

Spolehlivý výrobce optických čoček by proto měl být hodnocen nejen podle ceny, dodací lhůty nebo počtu produktů uvedených v katalogu.

1. Potvrďte, zda je dodavatel skutečným výrobcem

Prvním krokem je porozumět tomu, co vlastně dodavatel vlastní výrobou vyrábí.

Některé společnosti se zaměřují hlavně na obchodování a nákup hotových čoček z jiných továren. To může být přijatelné pro standardní produkty, ale může to být problém, když projekt vyžaduje technickou úpravu, analýzu poruch nebo stabilní sériovou výrobu.

Schopný výrobce optických čoček by měl řídit nebo úzce řídit klíčové procesy, jako jsou:

Optický design

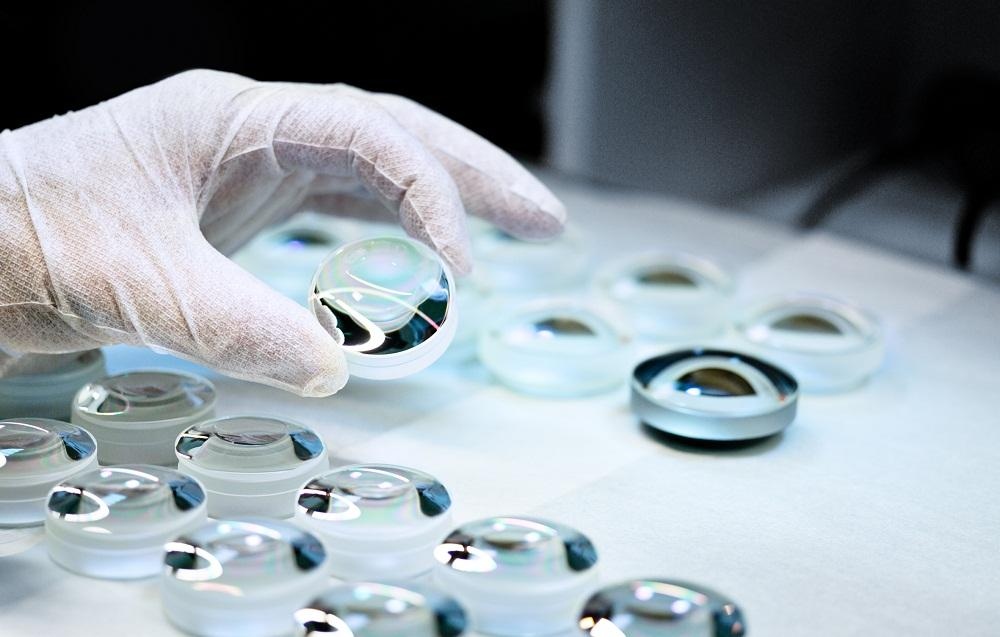

Zpracování skleněných čoček

Vstřikování plastových čoček

Výroba přesných forem

 Optický povlak

Výroba tubusu objektivu

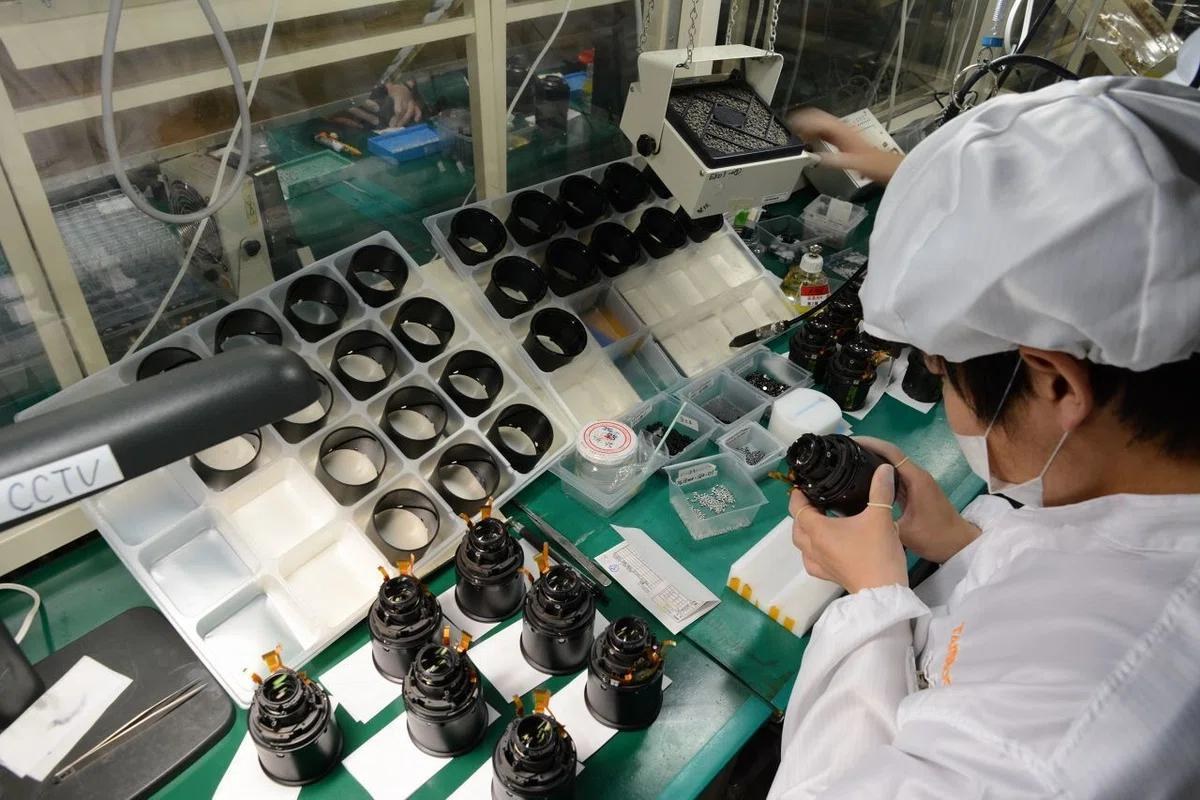

 Sestava objektivu

Zaostřování a vytvrzování lepidla

Testování MTF

Konečná kontrola

Výhodou integrovaného výrobce není pouze nižší cena. Větší výhodou je rychlejší řešení problémů.

Když obrázek ukazuje měkké rohy, barevné stíny, změny zaostření nebo slabý kontrast při slabém osvětlení, příčina může pocházet z optického designu, centrování prvku, soudkové tolerance, tloušťky filtru, tlaku sestavy nebo přizpůsobení snímače.

Výrobce s technickým a výrobním řízením může zjistit příčinu. Prodejce může obvykle pouze předat stížnost.

2. Vyhodnoťte technické schopnosti, nikoli velikost katalogu

Velký katalog produktů automaticky neznamená silné optické inženýrství.

Užitečnějším testem je poskytnout dodavateli vaše skutečné požadavky na projekt a sledovat otázky, které klade.

Profesionální výrobce optických čoček by měl potvrdit informace jako:

Model snímače a formát snímače

Velikost pixelu a cílové rozlišení

Požadované zorné pole

 Pracovní vzdálenost

Dostupný instalační prostor

 Osvětlení prostředí

Požadavky na denní a noční zobrazování

Meze zkreslení

Požadavky CRA

Provozní teplota

Požadavky na vodotěsnost nebo ochranu životního prostředí

Buďte opatrní, pokud dodavatel doporučuje objektiv poté, co slyšel pouze ohniskovou vzdálenost.

2,8mm nebo 4mm objektiv není vhodný pro každý fotoaparát se stejnou velikostí snímače. Konečný výsledek může ovlivnit rozlišení snímače, obrazový kruh, CRA, krycí sklo, IR-cut filtr, struktura modulu a aplikační vzdálenost.

Nejlepší dodavatelé neprodávají pouze stávající modely čoček. Pomáhají zákazníkům převést požadavky aplikací do optických specifikací.

3. Zeptejte se, jak se testuje výkon objektivu

Termíny jako „vysoké rozlišení“, „nízké zkreslení“ a „dobré noční vidění“ lze snadno vytisknout na stránku produktu.

Testovací data jsou smysluplnější.

V závislosti na aplikaci by měl být spolehlivý výrobce čoček schopen provést nebo poskytnout:

Testování MTF

 Testování rozlišení

Měření v zorném poli

Měření zkreslení

Test relativního osvětlení

hodnocení CRA

Kontrola excentricity

Rozměrové měření

Cyklování teploty

 Vodotěsné testování

Denní a noční testování zaměření

MTF je obzvláště důležité, protože megapixelové štítky nevyprávějí celý příběh.

Dvě čočky mohou být obě popsány jako vhodné pro 5MP fotoaparáty, ale jedna může udržovat dobrý kontrast napříč obrazem, zatímco druhá je znatelně měkká v blízkosti okrajů.

Kupující by se také měli zeptat, zda se optické testování provádí pouze na vývojových vzorcích nebo při sériové výrobě.

Vyrobit jeden vynikající vzorek je poměrně snadné. Vyrábět tisíce čoček s konzistentním výkonem je skutečnou výzvou.

4. Věnujte pozornost konzistentnosti mezi vzorkem a výrobou

Mnoho projektů fotoaparátů naráží na stejný problém:

Vzorky vypadají dobře, ale sériově vyráběné jednotky vykazují nekonzistentní zaostření nebo ostrost hran.

Výkon objektivu se může změnit kvůli velmi malým odchylkám v:

Rozteč čoček

 Centrování prvků

 Rozměry hlavně

 Objem lepidla

 Montážní síla

Zaostřovací poloha

Instalace filtru

Zarovnání snímače

Spolehlivý výrobce by měl mít jasné kontroly procesu pro tyto proměnné.

Mezi užitečné otázky patří:

Provádí se ostření ručně nebo automaticky?

Používá se třídění MTF?

Jak se spravují zlaté vzorky?

Lze sledovat výrobní šarže?

Jak se analyzují vadné jednotky?

Jak se zaznamenávají technické změny?

Nejlevnější jednotková cena se může rychle prodražit, když nekonzistentní čočky způsobují přepracování, zpožděné dodávky, stížnosti zákazníků nebo vracení na místě.

V optice je konzistence součástí produktu.

5. Vyberte si výrobce s odpovídajícími aplikačními zkušenostmi

Různé zobrazovací aplikace vyžadují různé optické priority.

Čočka bezpečnostní kamery se může zaměřit na:

Citlivost na nízké světlo

Široké pokrytí scény

Stabilita zaostření ve dne i v noci

Dlouhá životnost

Rozpoznávání lidí a vozidel

Objektiv palubní kamery může vyžadovat:

Široké dynamické zobrazování

Teplotní odolnost

Kompaktní konstrukce

Stabilní výkon při vibracích

Čočka dronu může upřednostňovat:

 Lehká konstrukce

Široké zorné pole

Jasnost pohybu

Kompaktní TTL

Čočka lékařského endoskopu může potřebovat:

Extrémně malé rozměry

Krátká pracovní vzdálenost

Kontrolovaná hloubka ostrosti

 Přesnost barev

Vodotěsný výkon

Výrobci se zkušenostmi z různých odvětví často lépe chápou kompromisy na úrovni systému.

Optika Boshivyvíjí optická řešení pro bezpečnostní dohled, automobilové zobrazování, chytrá zařízení, drony, lékařské zobrazování, robotiku a další vizuální systémy. Tato řada zkušeností pomáhá společnosti vyhodnotit čočku podle konečné aplikace, spíše než považovat každý požadavek za jednoduchý výběr ohniskové vzdálenosti.

6. Neposuzujte čočky pro slabé osvětlení pouze podle čísla F

Výkon při slabém osvětlení se stává stále důležitějším v bezpečnostních kamerách, inteligentní dopravě, robotice a systémech vidění AI.

Menší F-číslo obecně znamená větší clonu a více světla vstupujícího do objektivu. Samotná clona však nezaručuje dobrou kvalitu obrazu.

Velkoplošné optické systémy musí také ovládat:

Sférická aberace

 Kóma

Chromatická aberace

 Ostrost hran

Relativní osvětlení

 Ghosting

 Důslednost zaměření

Objektiv F1.0 může vypadat působivě na technickém listu, ale skutečnou výzvou je udržení použitelného rozlišení a stabilního produkčního výkonu při tak velké cloně.

To je důvod, proč by kupující vyvíjející plnobarevné kamery pro noční vidění měli spíše než spoléhat na hodnotu clony, požadovat skutečné výsledky zobrazení, data MTF a srovnání při slabém osvětlení.

7. Pochopte rozdíl mezi infračerveným a černobílým zobrazováním

Tradiční infračervené bezpečnostní kamery využívají k osvětlení tmavé scény IR LED. Toto řešení zůstává užitečné v prostředích s malým nebo žádným viditelným světlem, ale noční obraz je obvykle monochromatický.

Čočky bezpečnostních kamer pro černé světlo mají jiný přístup.

Černá čočka s velkou clonou shromažďuje více dostupného viditelného světla a pomáhá tak fotoaparátu zachovat barevné informace v šeru. To může být cenné pro:

 Identifikace oblečení

Rozpoznávání barev vozidla

Sledování parkoviště

Sledování bydlení

 Bezpečnost na ulici

Klasifikace objektů AI

Optika Boshinabízí kompaktní řešení bezpečnostní čočky M12 s ohniskovou vzdáleností 4 mm, světelností F1,0, kompatibilitou s 1/2,7palcovými snímači a podporou 2–5MP zobrazovacích systémů.

Objektiv je navržen pro plnobarevné monitorovací aplikace při slabém osvětlení, kde je třeba efektivněji využít dostupné světlo.

Spolehlivý výrobce by však měl omezení také jasně vysvětlit: pasivní čočka nemůže vytvářet věrné barevné snímky v absolutní tmě bez externího zdroje světla.

Pro zcela tmavé prostředí může být stále vyžadováno infračervené nebo doplňkové bílé osvětlení.

Poctivá technická komunikace je jedním z nejjasnějších znaků důvěryhodného dodavatele.

8. Zkontrolujte možnost přizpůsobení

Standardní produkty jsou užitečné pro počáteční testování, ale mnoho projektů fotoaparátů nakonec vyžaduje úpravy.

Mezi běžné požadavky na přizpůsobení patří:

Úprava ohniskové vzdálenosti

Optimalizace FOV

Úprava zkreslení

Změny clony

Různé IR-cut filtry

850nm nebo 940nm optimalizace dne a noci

Úprava hlavně nebo závitu

Vodotěsný přední design

Integrace krycího skla

Přiřazení CRA

Teplotní kompenzace

Než si kupující vyberou výrobce optických čoček v Číně, měli by si ověřit, zda se do technických diskusí mohou přímo zapojit optické inženýry.

Profesionální dodavatel nemusí okamžitě slíbit, že každý požadavek je možný. Někdy je správnou odpovědí, že objektiv musí být nejprve otestován se senzorem a modulem fotoaparátu zákazníka.

Tato odpověď může znít méně pohodlně, ale často zabraňuje drahým chybám.

9. Zkontrolujte systémy jakosti a výrobní zařízení

Certifikace nezaručují dokonalé produkty, ale ukazují, zda výrobce zavedl strukturované procesy.

V závislosti na projektu mohou kupující zkontrolovat:

 ISO 9001

 ISO 14001

 ISO 45001

IATF 16949

Příchozí kontrola materiálu

Inspekce procesu

Standardy závěrečné kontroly

 Sledovatelnost šarží

Postupy nápravných opatření

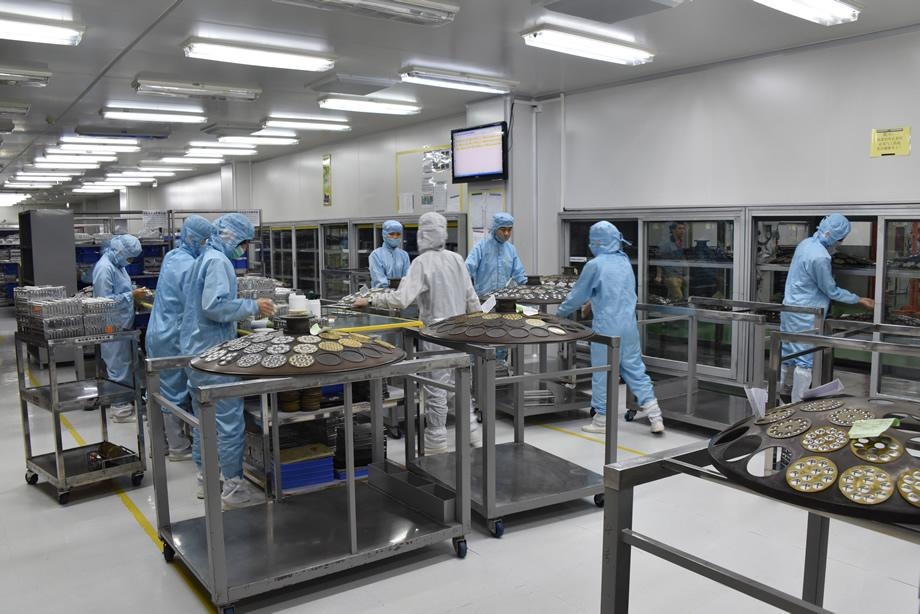

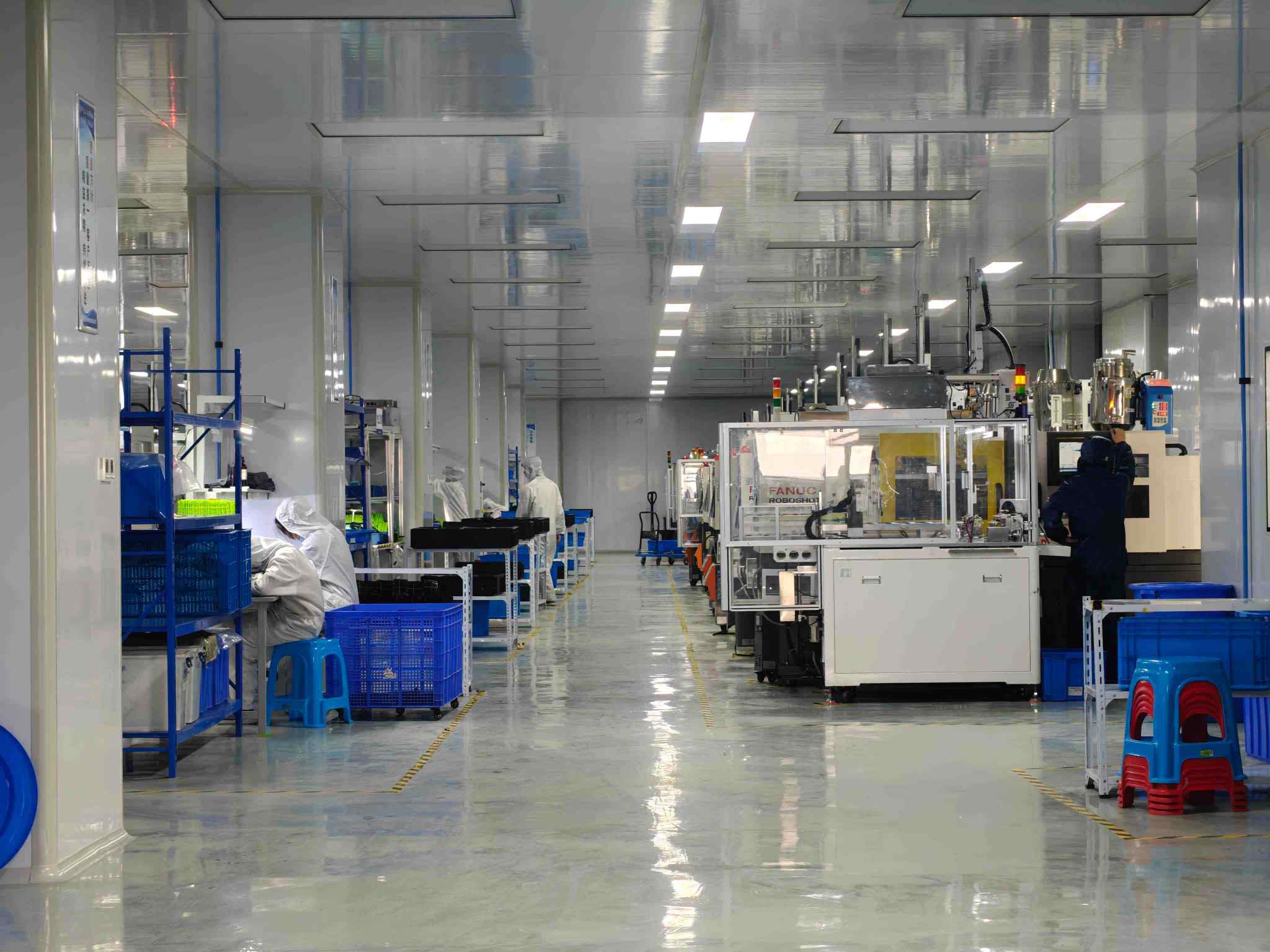

Optika Boshi provozuje integrovaný výrobní řetězec zahrnující optické zpracování, přesné lisování, vstřikování, potahování, montáž čoček a kontrolu kvality.

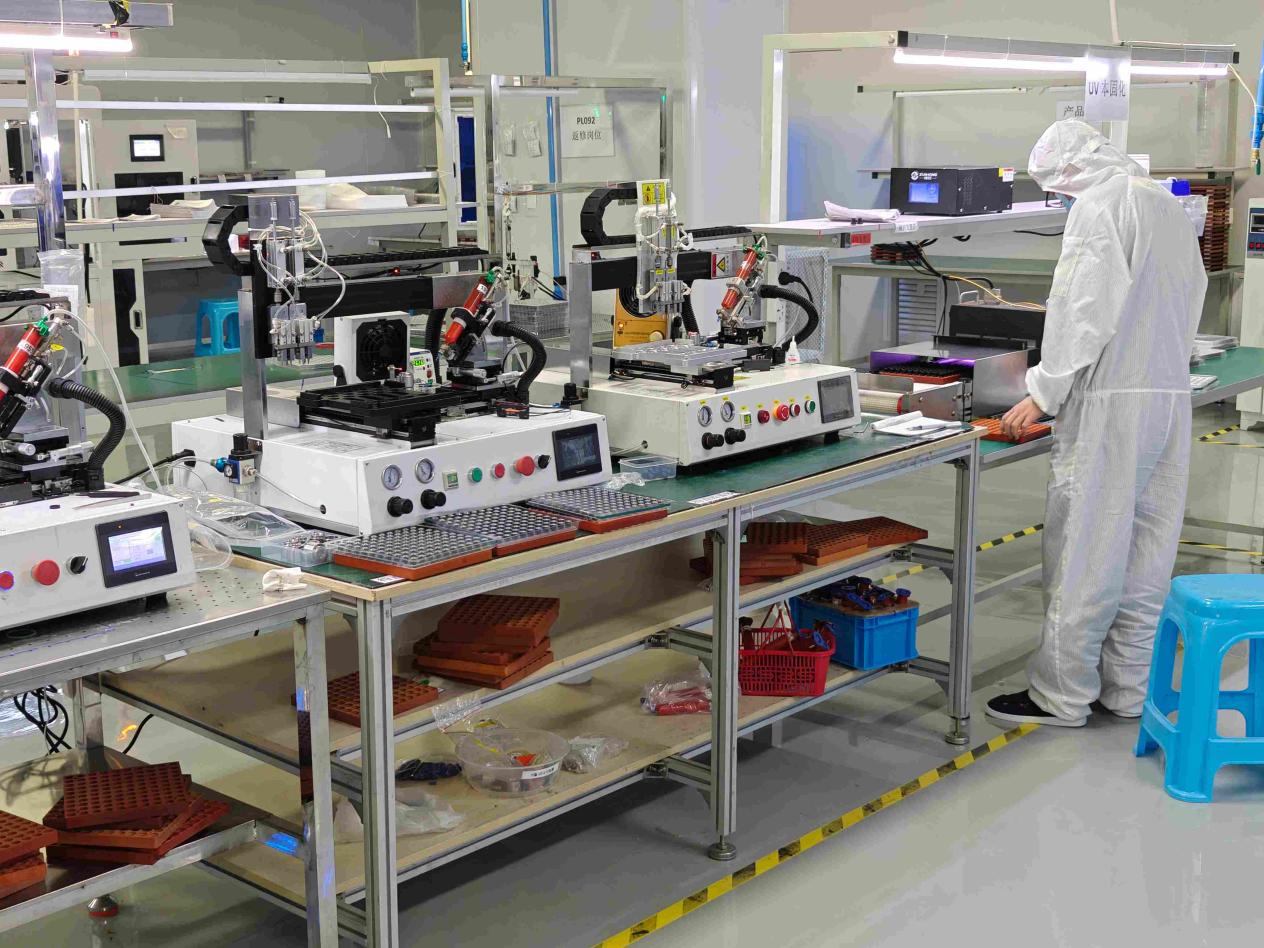

Společnost také využívá zařízení pro automatizovanou montáž, třídění MTF, měření rozměrů, kontrolu excentricity a testování ekologické spolehlivosti.

Hodnota tohoto zařízení není vzhled továrny. Jeho účelem je snížit rozdíly mezi vzorky a hromadnou výrobou.

10. Porovnejte celkové náklady na projekt, nejen jednotkovou cenu

Cena je důležitá zejména u velkoobjemových kamerových projektů.

Nejnižší nabídka však není vždy řešením s nejnižšími náklady.

Celková cena objektivu zahrnuje:

Jednotková cena

 Doba vývoje

Čas ladění fotoaparátu

Výnos montáže

 Přepracovat

 Stabilita dodávky

Analýza poruch

Zákazník se vrací

 Pověst produktu

Ušetřit malou částku na každém objektivu se nemusí vyplatit, pokud fotoaparát vyžaduje opakované ostření nebo vytváří nestabilní noční snímky.

Nejlepší výrobce optických čoček obvykle není nejlevnějším dodavatelem.

Právě dodavatel snižuje technickou a výrobní nejistotu.

Proč kupující pracují s optikou Boshi

Optika Boshi kombinuje optické inženýrství, výrobu, montáž, testování a možnosti přizpůsobení pro širokou škálu kamerových aplikací.

Společnost podporuje zákazníky:

Standardní a přizpůsobené objektivy fotoaparátu

Přizpůsobení snímače a objektivu

Optická a mechanická optimalizace

Vyhodnocení vzorku

Řešení zobrazování při slabém osvětlení

Kontrola kvality hromadné výroby

OEM a ODM služby

Pro projekty bezpečnostních kamer může společnost Boshi Optics poskytnout konvenční sledovací čočky, širokoúhlé čočky, čočky s hvězdným světlem, infračervená řešení a čočky pro černé světlo s velkou clonou pro plnobarevné noční zobrazování.

Cílem není propagovat jednu čočku pro každou aplikaci.

Cílem je vybrat nebo vyvinout optické řešení, které nejlépe vyhovuje senzoru, světelným podmínkám, struktuře instalace a požadavkům na obraz.

Závěr

Výběr spolehlivého výrobce optických čoček v Číně vyžaduje více než jen porovnávání cen a seznamů produktů.

Kupující by měli posoudit:

Skutečná výrobní kapacita

Optická technická podpora

Testovací metody

 Konzistence výroby

 Zkušenosti s aplikací

 Možnost přizpůsobení

 Systémy kvality

 Technická poctivost

Spolehlivý výrobce objektivů by měl rozumět nejen tomu, jak objektiv vyrobit, ale také tomu, jak tento objektiv ovlivňuje celý kamerový systém.

Optika Boshi podporuje zákazníky od počátečního výběru optiky přes testování vzorků a hromadnou výrobu a poskytuje řešení objektivů fotoaparátů pro bezpečnostní, automobilové, lékařské, drony, robotiku a další zobrazovací aplikace.

Správný dodavatel dělá víc, než jen dodává optické komponenty.

Spolehlivý dodavatel pomáhá kontrolovat výsledný obraz.
