Uvnitř továrny na optické čočky: Od návrhu po sériovou výrobu

Když se lidé dívají do objektivu fotoaparátu, obvykle vidí malou optickou součástku vyrobenou ze skla a plastu.

Za tou malou čočkou je ale mnohem složitější proces.

Profesionální optická čočka je výsledkem stovek inženýrských rozhodnutí:

Jak by měla být navržena optická struktura?

Jaké skleněné materiály by měly být vybrány?

Jak lze kontrolovat zkreslení?

Jak může čočka udržet ostrost v celém obrazu?

Jak mohou tisíce nebo dokonce miliony jednotek fungovat konzistentně?

Čočka, která dobře funguje v laboratoři, je jen začátek.

Skutečnou výzvou je přeměnit optický design na spolehlivý produkt, který lze vyrábět ve velkém měřítku.

To se děje uvnitř moderní továrny na optické čočky.

Krok 1: Pochopení aplikace před navržením objektivu

Častým nedorozuměním je, že vývoj objektivu začíná výběrem ohniskové vzdálenosti.

Ve skutečnosti začínají s aplikací zkušení optičtí inženýři.

Bezpečnostní kamera, dronová kamera, lékařské zobrazovací zařízení, automobilová kamera a systém průmyslového vidění mají různé požadavky.

Před návrhem objektivu musí inženýři pochopit:

Jaký senzor bude použit?

Jaké zorné pole je požadováno?

V jakém prostředí bude kamera fungovat?

Je výkon při slabém osvětlení důležitý?

Je zkreslení přijatelné?

Jaké rozlišení je potřeba?

Jaká jsou mechanická omezení?

4mm objektiv pro bezpečnostní kameru a 4mm objektiv pro dron jsou zcela odlišné optické výzvy.

Čísla mohou vypadat podobně.

Technické požadavky nejsou.

Krok 2: Optický návrh a simulace

Jakmile jsou požadavky jasné, optičtí inženýři začnou navrhovat systém čoček.

Moderní optický design zahrnuje mnohem více než jen uspořádání několika skleněných prvků.

Inženýři potřebují optimalizovat více faktorů současně:

Rozlišení

 Kontrast

 Zkreslení

Chromatická aberace

 Přenos světla

Relativní osvětlení

Obrázkový kruh

 Výrobní proveditelnost

Počítačové simulační nástroje umožňují inženýrům vyhodnotit různé optické struktury před vyrobením fyzických vzorků.

Tato fáze pomáhá zodpovědět důležité otázky:

Dokáže objektiv dosáhnout požadovaného rozlišení?

Zůstanou rohy ostré?

Může objektiv pracovat s vybraným snímačem?

Jak se změní výkon za různých podmínek?

Dobrý optický design je vždy vyvážený.

Objektiv s extrémně širokým úhlem, velmi malými rozměry, velkou světelností a vysokým rozlišením zní jako ideální.

Ale fyzika vždy vytváří kompromisy.

Zkušení optičtí inženýři rozumí tomu, jak najít správnou rovnováhu pro danou aplikaci.

Krok 3: Vývoj a testování prototypu

Po dokončení optického návrhu jsou vyrobeny prototypy.

V této fázi se teorie setkává s realitou.

Simulovaná čočka může na obrazovce počítače vypadat dokonale.

Fyzický svět přináší nové výzvy:

Výrobní tolerance

 Variace materiálu

Přesnost montáže

Mechanická konstrukce

 Kompatibilita snímačů

Testování prototypu obvykle zahrnuje:

Testování optického výkonu

Inženýři hodnotí:

Rozlišení

Výkon MTF

 Zkreslení

 Rovnoměrnost jasu

 Barevný výkon

Mechanické testování

Čočka musí také splňovat fyzické požadavky:

 Kompatibilita montáže

Omezení velikosti

Přesnost montáže

Strukturální spolehlivost

Environmentální testování

V závislosti na aplikaci mohou čočky vydržet:

 Změny teploty

 Vibrace

 Vlhkost

Dlouhodobý provoz

Cílem vývoje prototypu není jednoduše vytvořit jeden dobrý vzorek.

Cílem je vytvořit design, který se časem může stát stabilním produkčním produktem.

Krok 4: Přesná optická výroba

Po schválení se objektiv dostává do sériové výroby.

Zde profesionální výrobce optiky ukazuje své skutečné schopnosti.

Výroba optiky zahrnuje několik procesů:

Zpracování optických komponent

Skleněné prvky vyžadují přesné zpracování pro dosažení požadovaného optického výkonu.

Malé rozdíly v:

 Přesnost povrchu

 Tloušťka

 Zakřivení

může ovlivnit výslednou kvalitu obrazu.

Výroba forem a vstřikování

U mnoha objektivů kompaktních fotoaparátů se široce používají plastové optické komponenty a konstrukční díly.

Přesné formy jsou nezbytné, protože malé rozměrové rozdíly mohou ovlivnit:

 Přesnost zaostření

Důslednost montáže

Optické vyrovnání

Coating Coating

Optické povlaky zlepšují:

 Přenos světla

Ovládání odrazu

Kontrast obrazu

Vysoce kvalitní proces povrchové úpravy pomáhá redukovat nežádoucí optické problémy, jako jsou odlesky a duchy.

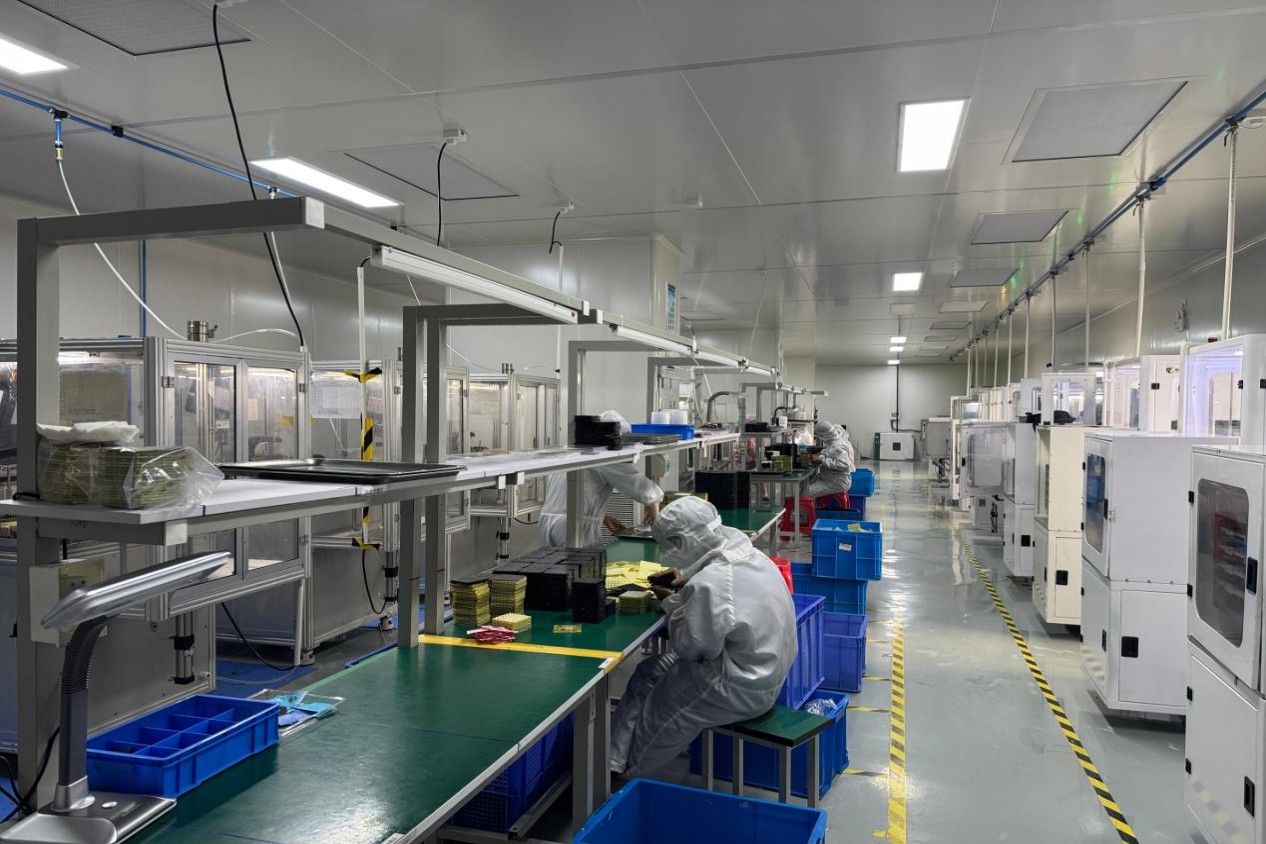

Krok 5: Sestavení objektivu

Sestavení objektivu se může zvenčí zdát jednoduché.

Optické zarovnání je však extrémně citlivé.

Během montáže musí inženýři ovládat:

Umístění prvků

Rozteč čoček

Vyrovnání optické osy

 Poloha zaostření

I malé chyby při montáži mohou ovlivnit:

Ostrost

Konzistence obrazu

Výkon MTF

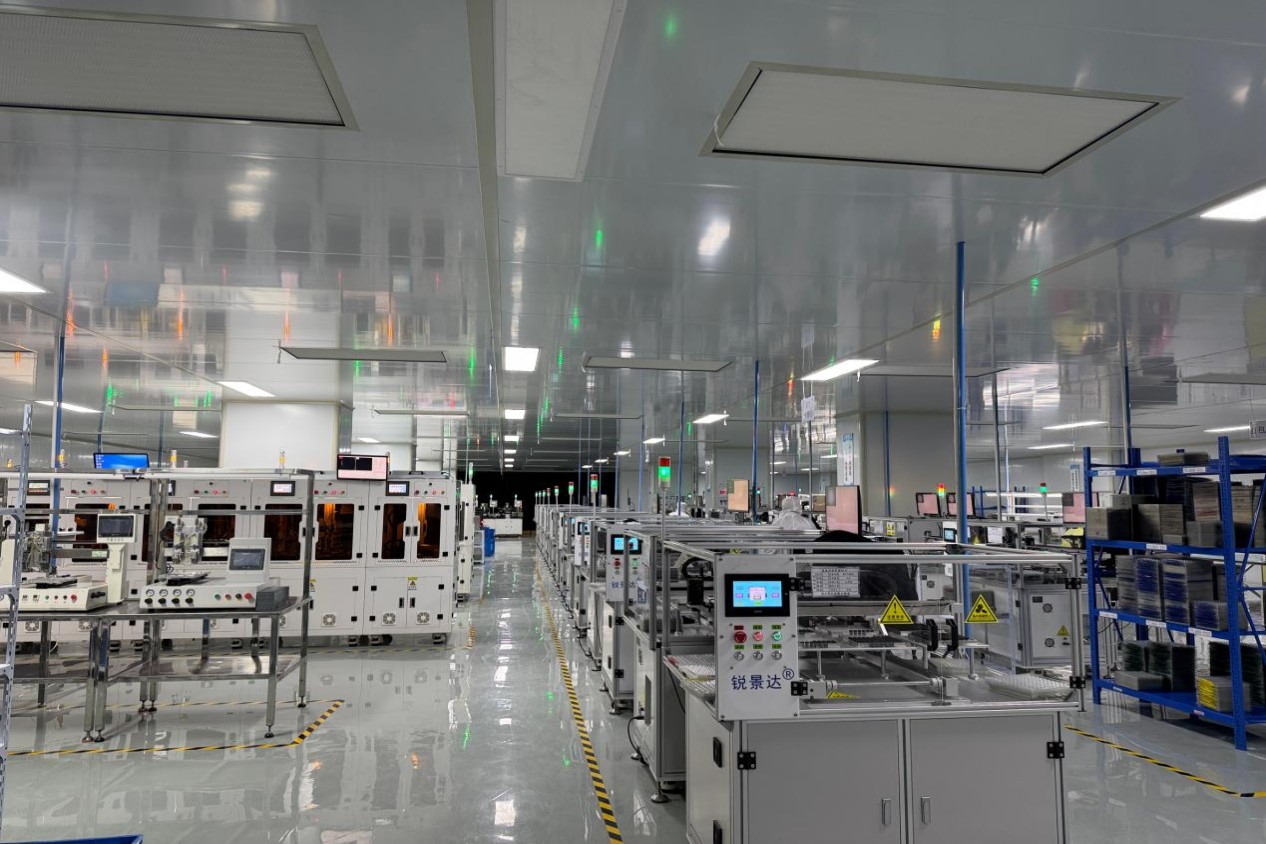

To je důvod, proč se automatizovaná montáž a přesná kontrolní zařízení stávají stále důležitějšími v moderních optických továrnách.

Krok 6: Kontrola kvality a optické testování

Vyrobit jeden vynikající objektiv není to nejtěžší.

Výroba tisíců stejných objektivů je.

Hromadná výroba vyžaduje přísnou kontrolu kvality.

Profesionální výrobci optiky používají testovací systémy k zajištění konzistence mezi různými výrobními dávkami.

Mezi běžné metody kontroly patří:

Testování MTF

Optické měření

Testování excentricity

Rozměrová kontrola

Environmentální testování

Účel je jednoduchý:

10 000. čočka by měla fungovat jako první schválený vzorek.

Krok 7: Od tovární výroby k zákaznické aplikaci

Čočka neexistuje sama o sobě.

Stává se součástí kompletního zobrazovacího systému.

Profesionální výrobce objektivů by měl pochopit, jak objektiv po integraci funguje.

Například:

Výrobce bezpečnostních kamer se stará o:

 Noční snímkování

Rozpoznávání AI

Širokoplošné monitorování

Společnost zabývající se drony se stará o:

 Hmotnost

 Zorné pole

 Výkon při slabém osvětlení

Výrobce robotů se stará o:

 Přesnost

 Spolehlivost

Vnímání v reálném čase

Nejlepší dodavatelé optiky nevyrábějí pouze čočky.

Pomáhají zákazníkům řešit problémy se zobrazováním.

Uvnitř optiky Boshi: Kombinace optického designu a výrobní kapacity

NaOptika BoshiVěříme, že úspěšné optické produkty vyžadují jak technické znalosti, tak výrobní zkušenosti.

Náš optický výrobní proces zahrnuje několik fází, včetně zpracování optických součástí, výroby přesných forem, vstřikování, montáže čoček a kontroly kvality.

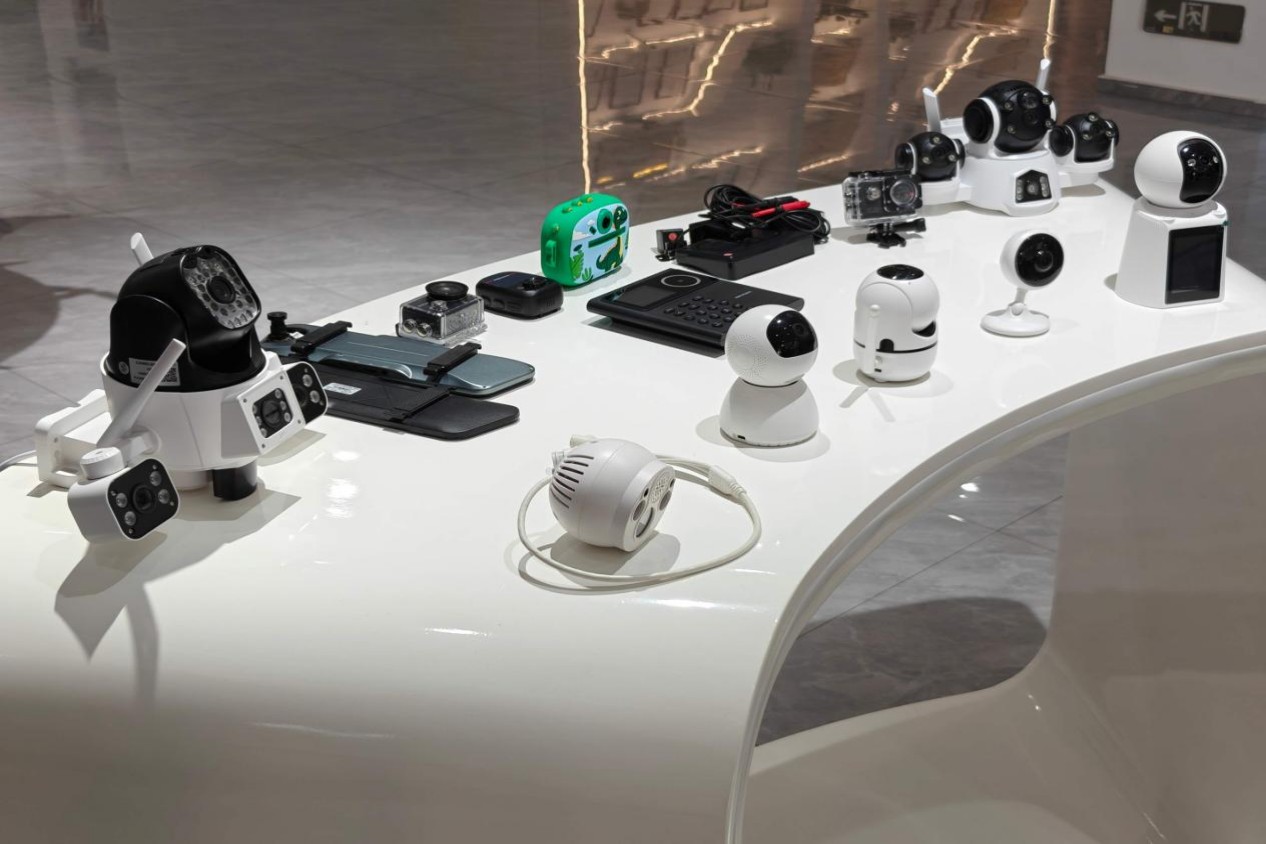

Díky možnostem pokrývajícím vývoj optiky, výrobu, automatizovanou montáž a optické testování podporuje společnost Boshi Optics zákazníky napříč aplikacemi, jako jsou bezpečnostní kamery, systémy vidění AI, drony, automobilové zobrazování, lékařská zařízení a průmyslové kamery.

Protože v optické výrobě nelze oddělit konstrukční a výrobní schopnosti.

Dokonalý optický design, který nelze vyrobit konzistentně, není úspěšný produkt.

Poslední myšlenka: Objektiv za každým fotoaparátem má svůj příběh

Objektiv fotoaparátu může vypadat malý.

Vytvoření spolehlivé čočky však vyžaduje:

Optické inženýrství

Přesná výroba

 Zkušenosti s testováním

Řízení výroby

 Neustálé zlepšování

Cesta od konceptu designu k sériové výrobě je místem, kde se buduje skutečná odbornost v oblasti optiky.

A to je to, co odlišuje dodavatele čoček od skutečného partnera pro výrobu optiky.
