Jak vybrat objektiv FPV pro slabé osvětlení: F1,0 vs IR

Během počáteční fáze hledání hardwaru pro průmyslové drony nové generace, obranné UAV nebo vysokorychlostní systémy FPV (First-Person View) dostávám alespoň třikrát týdně stejnou otázku:"Měli bychom použít objektiv s velkou světelností F1.0 pro systém 'Blacklight' s plnými barvami, nebo se držet tradičního nastavení infračerveného (IR) osvětlení?"

Abych byl úplně na rovinu, kdykoli to někdo zarámuje jako jednoduchou, binární volbu, nemůžu si pomoct, ale povzdechnu si.

Jako optický inženýr ve společnostiShanghai Silk Optical, moje každodenní realita se skládá z boje s indexy lomu, škrábání o zlomky procenta na křivkách MTF a vyvažování tvrdých fyzikálních zákonů a napjatých výrobních rozpočtů. Vidím, že příliš mnoho produktových řad selhalo během vysokorychlostního testování v terénu, protože tým nákupu spolkl generický prodejní hák, vlasec a ponořovač.

Říkají vám „F1.0 je budoucnost“.Nebo "IR je levné a nezničitelné."

Nekupujte do humbuku. Optický design je neústupná hra fyzických kompromisů. Podívejme se za marketingové PPT a rozebereme, co se skutečně stane s vaším FPV zobrazovacím kanálem, když si vyberete jedno místo druhého.

1. F1.0 "Blacklight" Plná barva: Fotonové monstrum (a jeho skrytá daň)

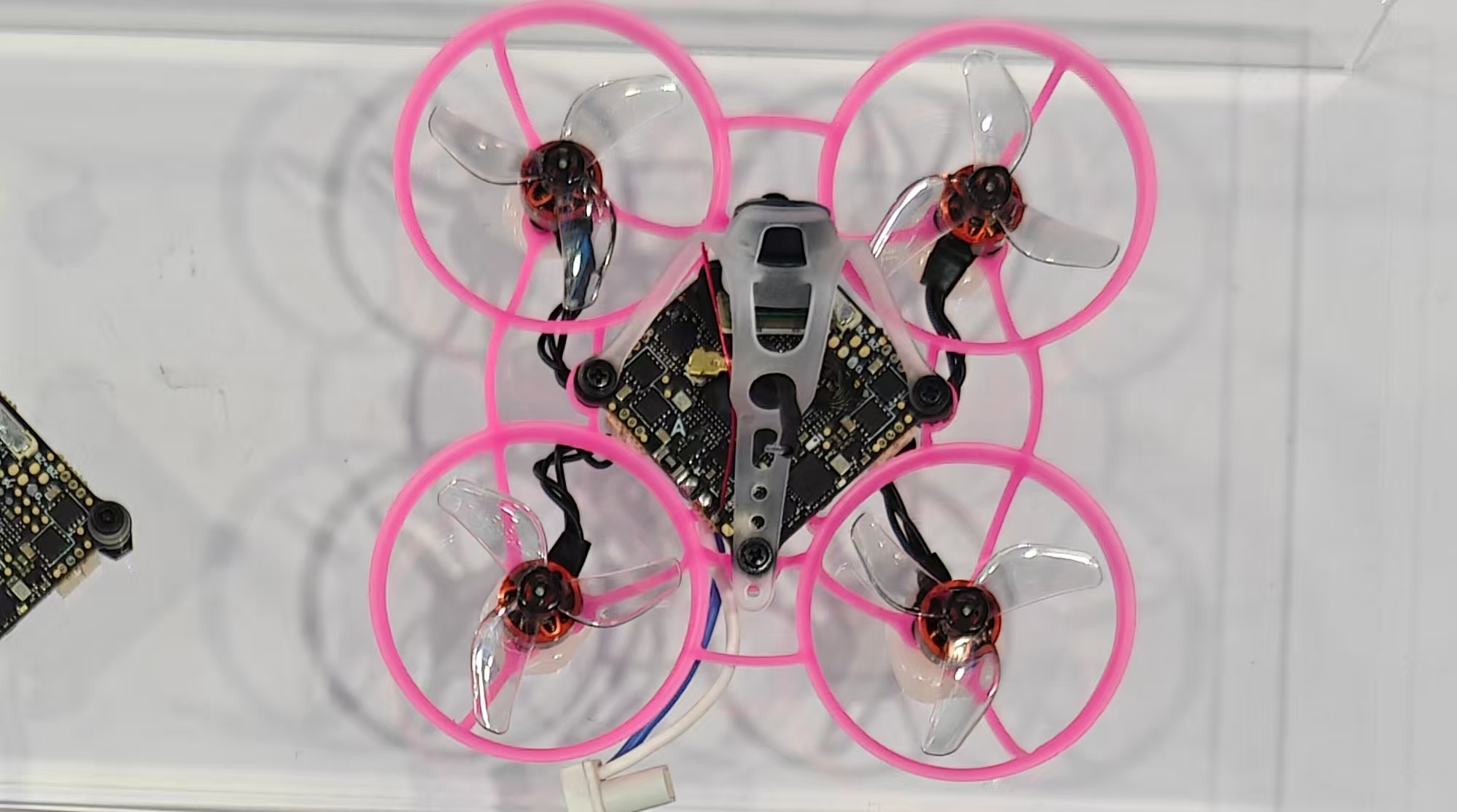

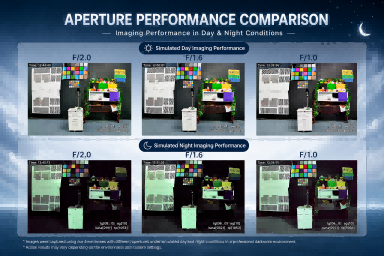

Celý předpoklad aktivní celobarevné technologie při slabém osvětlení závisí naSvětelnost F1.0. Pokud nejste optik, zde je rychlá matematika: F-číslo je poměr ohniskové vzdálenosti objektivu k průměru jeho vstupní pupily. Pokaždé, když upustíte F-stop, zdvojnásobíte světlo dopadající na senzor. Přechod ze standardního objektivu se světelností F2,0 na objektiv se světelností F1,0 znamená, že unikátečtyřikrát více světlana vaše CMOS pixely.

V reálném nasazení FPV – řekněme autonomní inspekční dron pohybující se ve slabě osvětleném skladišti nebo nočním vyhledávacím a záchranném UAV – to znamená, že k zachycení vysoce kontrastního videa nepotřebujete rušivé, energeticky náročné a oslepující bílé LED odlesky.. Pro palubní modely umělé inteligence, které při klasifikaci objektů závisí na chromatických datech (jako je identifikace barvy nebezpečného potrubního ventilu nebo oblečení cíle), je F1.0 velkolepá..

Zde je ale háček, který vám amatérští dodavatelé neřeknou: široce otevřené clony vnášejí do optických aberací absolutní chaos. Když clonu otevřete na F1,0, světelné paprsky dopadají na vnější okraje čoček v neuvěřitelně strmých úhlech. To spouští dva masivní problémy pro FPV:

• Tenká hloubka ostrosti (DoF):Vaše rezerva na chybu klesne na milimetry. Pokud se vaše mechanické pouzdro objektivu byť jen mírně prohne kvůli vnitřnímu teplu motoru nebo změnám okolní teploty, váš cíl se zcela rozostří.

• Sbalení periferního MTF:Sférická aberace a kóma promění rohy vašeho obrazu s vysokým rozlišením na zablácenou, nepoužitelnou polévku. Pokud váš objektiv nedokáže udržet vysokou MTF (modulační přenosovou funkci) na okrajích, váš drahý 4MP nebo 5MP snímač se efektivně chová jako 1,3MP snímač..

Abychom tomu zabránili, nemůžeme použít pouze levné, běžně dostupné kulové sklo. Musíme navrhnout kolemPrvky ASP (Aspherical Lens).přinutit ty darebné okrajové paprsky zpět do jediného ohniska.

Vlastně mi to dovolte přeformulovat – nejde jen o použití asférických tvarů; jde o výběr materiálu. Pokud si koupíte levný, celoplastový objektiv F1.0 pro dron, tovůleselhat v okamžiku kolísání okolní teploty nebo zahřátí letové elektroniky.

To je přesně důvod, proč jsme postavili naši vlajkovou loďObjektiv PL100 Blacklight. Je to natvrdoOptické monstrum připravené na světelnost F1,0, 4mm, 4MP/5MPpostavený výslovně na pokročilém7E struktura(celoskleněná/hybridní architektura). Využitím prémiových skleněných prvků umístěných v vlastních tepelně odolných sudech dosahuje PL100 aktivní tepelné kompenzace. Ať už vaše FPV platforma bojuje s mrazivými větry ve vysokých nadmořských výškách nebo nasává teplo z vysokovýkonových přenosových desek (-20 °C až +70 °C), rovina ostření zůstane dokonale uzamčena.

2. Infračervené (IR) noční vidění: nákladově efektivní pracant (s pastí na vlnovou délku)

Na druhé straně plotu máme tradiční IR osvětlení (typicky spárované s 850nm nebo 940nm aktivními IR LED diodami). Objektivy této kategorie – jako naše objemově optimalizovanéCeloskleněná řada PL071 6G—jsou neuvěřitelně vyspělé, vysoce stabilní a výjimečně šetrné k vašemu rozpočtu na nákup.

Hlavní výhodou IR systému je nekompromisní, ostrý kontrast. V prostředích s absolutním nulovým luxem – jako jsou neosvětlené podzemní tunely nebo okraje hlubokých lesů, kde je nulové okolní světlo – IR promění svět v ostrou, vysoce kontrastní černobílou mapu.. Odstraňuje zmatek v barvách a poskytuje okrajovým algoritmům AI a vizuálním navigačním systémům SLAM (Simultaneous Localization and Mapping) ostré hranice pro sledování..

V IR nastavení však čeká tichý zabiják:Posun zaostření.

Zde je běžný, hluboce frustrující scénář pro týmy výzkumu a vývoje: Vaši inženýři během dne kalibrují systém vidění dronu v laboratoři.Vypadá neuvěřitelně ostře. Padá noc, dron vzlétne, aktivní IR iluminátory se spustí a najednou živé vysílání vypadá, jako by někdo namazal objektiv.

Neobviňujte algoritmy redukce šumu snímače. Je to základní fyzika.Viditelné světlo (400–700nm) a infračervené světlo (850nm/940nm) se šíří různými rychlostmi přes stejné skleněné médium, protože index lomu se posouvá na základě vlnové délky. Pokud vaše prvky objektivu nejsou záměrně optimalizovány proIR Co-focus, ohnisková rovina pro viditelné světlo a ohnisková rovina pro IR světlo přistanou za objektivem ve dvou zcela odlišných hloubkách.

Abychom obešli tuto noční můru zpoždění, integrujeme seED (Extra-low Dispersion) skleněné prvkya aplikujte specializované širokopásmové povlaky tak, aby se obě vlnové délky zaměřily na přesně stejnou rovinu na úrovni mikronů na senzoru. Kromě toho, pokud letíte vysokou rychlostí směrem k vysoce reflexnímu povrchu (jako je kovová cedule nebo bílá budova), IR nastavení jsou notoricky známá pro lokalizované přeexponování („vybělení“).. Bez integrovanéhoModré sklonebo specializované filtrování k potlačení duchů a sekundárních odrazů, vaše navigační AI zažije silnou latenci nebo přímé halucinace.

3. Rozhodovací matice FPV Sourcing: Která se hodí pro váš dron?

Přeskočme korporátní chmýří a položme si konkrétní technický kontrolní seznam pro váš příští hardwarový audit:

Zdrojem objektivu PL100 F1.0 Blacklight, pokud:

• Údaje o barvách nelze vyjednávat:Váš dron musí ve světle hvězd identifikovat konkrétní barvy drátů, značky nebezpečí, strukturální rez nebo hledací a záchranné vybavení.

• Aktivní emise jsou odpovědností:Stavíte stealth sledovací platformy, taktické UAV nebo drony pro sledování divoké zvěře, kde jsou jasné infračervené paprsky nebo bílé reflektory nepřijatelné.

• Vysokorychlostní zpracování Edge AI:Váš palubní počítač si nemůže dovolit plýtvat cykly GPU/NPU běháním softwarového ostření nebo odhlučněním filtrů na zabláceném zdroji při slabém osvětlení. Potřebujete vysoce věrné „čisté“ fotony přímo z široce otevřené clony.

• Naše doporučení:ThePL100 (F1.0, 4 mm, M12). Každá jednotka prochází přísnou automatizacíAktivní zarovnání (testování AA)v našem výrobním parku, abychom zajistili, že náklon a hlavní úhel paprsku (CRA) dokonale odpovídají špičkovým 4MP/5MP snímačům, než opustí výrobní linku.

Držte se objektivu optimalizovaného pro infračervené záření (jako je PL071), pokud:

• Absolutní Zero-Lux operace:Váš FPV dron funguje v neosvětlených dolech, opuštěných budovách nebo hluboké podzemní infrastruktuře, kde je doslova nula okolních fotonů k zesílení..

• Přísná rozpočtová omezení veřejných zakázek:Projekt je masivní, nákladově citlivé nasazení vozového parku skladových AGV nebo základních perimetrických dronů, které vyžadují pouze základní detekci geometrických hranic a vyhýbání se překážkám..

• Čistý geometrický SLAM / mapování:Vaše lokalizační algoritmy se starají pouze o vysoce kontrastní detekci hran a prostorové prvky, takže informace o barvách jsou irelevantní.

Závěrečné myšlenky z laboratoře

V přesné optice nedostanete něco za nic.Pokud chcete masivní užitečné zatížení objektivu F1.0 při slabém osvětlení, musíte investovat do strukturální teplotní kompenzace a asférických skleněných profilů, aby se zabránilo tepelnému posunu a rozostření rohů.. Pokud zvolíte nákladově efektivní cestu IR, musíte zajistit, aby váš dodavatel dodal skutečné IR Co-focusing, aby se zabránilo noční slepotě..

V Shanghai Silk Optical vyrábíme více než 6 milionů čoček měsíčně. Nezabýváme se generickými prodejními nabídkami; zabýváme se MTF křivkami a fyzickou spolehlivostí. Pokud vás nebaví hádat vaše optické tolerance a chcete mluvit o skutečných hardwarových specifikacích pro váš další dron, zabezpečení nebo pole lékařského vidění, oslovte. Pojďme postavit něco, co skutečně funguje, když světla zhasnou.
