F1,0 vs IR: Který objektiv pro slabé osvětlení se hodí pro váš projekt?

Jako optický inženýr ve společnostiShanghai Silk OpticalMoje každodenní realita spočívá v boji s indexy lomu, škrábání o zlomky procent na křivkách MTF a dohadování se o účtech za suroviny. Vidím, že až příliš mnoho produktových řad selhalo při testování v terénu, protože tým nákupu spolkl generický prodejní hák, vlasec a závaží. Říkají vám „F1.0 je budoucnost“. Nebo "IR je levné a nezničitelné."

Nekupujte do humbuku. Optický design je neústupná hra fyzických kompromisů. Podívejme se za marketingové PPT a rozeberme si, co se skutečně stane s vaším zobrazovacím kanálem, když si vyberete jedno místo druhého.

1. F1.0 "Blacklight" Plná barva: Fotonové monstrum (a jeho skrytá daň)

Celý předpoklad aktivních plnobarevných technologií při slabém osvětlení závisí naSvětelnost F1.0.

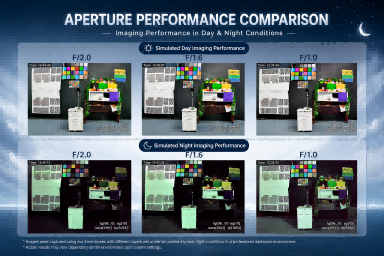

Pokud nejste optický geek, zde je rychlá matematika: F-číslo je poměr ohniskové vzdálenosti objektivu k průměru jeho vstupní pupily. Pokaždé, když upustíte F-stop, zdvojnásobíte světlo dopadající na senzor. Přechod ze standardního objektivu se světelností F2,0 na objektiv se světelností F1,0 znamená, že unikátečtyřikrátvíce světla na vaše CMOS pixely.

Při nasazení v reálném světě – řekněme, hlídka AMR projíždějící spoře osvětleným logistickým dvorem – to znamená, že k zachycení plnobarevného a vysoce kontrastního videa nepotřebujete rušivé, oslepující bílé odlesky LED. U modelů umělé inteligence, které při klasifikaci objektů závisí na chromatických datech (jako je identifikace barvy bundy podezřelého nebo označení nebezpečí), je F1.0 velkolepá.

Zde je ale háček, který vám amatérští dodavatelé neřeknou: široce otevřené clony vnášejí do optických aberací absolutní chaos.

Když clonu otevřete na F1,0, světelné paprsky dopadají na vnější okraje čoček v neuvěřitelně strmých úhlech. To vyvolává dva velké problémy:

• Tenká hloubka ostrosti (DoF):Vaše rezerva na chybu klesne na milimetry. Pokud se vaše mechanické pouzdro kvůli slunečnímu teplu byť jen mírně prohne, váš cíl se zcela nezaměří.

• Sbalení periferního MTF:Sférická aberace a kóma promění rohy vašeho obrazu v zablácenou nepoužitelnou polévku.

Abychom tomu zabránili, nemůžeme použít pouze levné, běžně dostupné kulové sklo. Musíme navrhnout kolemPrvky ASP (Aspherical Lens).přinutit ty darebné okrajové paprsky zpět do jediného ohniska.

Vlastně mi to dovolte přeformulovat – nejde jen o použití asférických tvarů; jde o výběr materiálu. Pokud si koupíte levný, celoplastový objektiv F1.0, je tovůleselže v okamžiku, kdy okolní teplota dosáhne 40°C. Ve společnosti Silk Optical tyto masivní otvory stabilizujeme pomocí skloplastových hybridních architektur (jako je naše2G3P nebo víceskloformulace) ve spojení s přísnýmiTeplotní kompenzacestavební inženýrství. Pokud váš prodejce nemluví o tepelném driftu při uvádění objektivu F1,0, odejděte.

2. Infračervené (IR) noční vidění: nákladově efektivní pracant (s pastí na vlnovou délku)

Na druhé straně plotu máme tradiční IR osvětlení (typicky spárované s 850nm nebo 940nm aktivními IR LED). Objektivy této kategorie – jako naše velkoobjemovéPL071 4MP-8MP 6G celoskleněnésérie — jsou neuvěřitelně vyspělé, vysoce stabilní a výjimečně šetrné k vašemu rozpočtu na nákup.

Hlavní výhodou IR systému jenekompromisní kontrast. V prostředí s absolutním nulovým luxem – v podzemních tunelech, neosvětlených venkovských perimetrech – přemění IR svět na vysoce kontrastní černobílou. Odstraňuje zmatek barev a poskytuje algoritmům AI okrajů ostré profily a hranice ke sledování.

V IR nastavení však čeká tichý zabiják: Focus Shift.

Běžný, frustrující scénář: Váš R&D tým během dne kalibruje kamerový systém v laboratoři. Vypadá neuvěřitelně ostře. Padá noc, aktivní IR iluminátory se zapnou a najednou to vypadá, jako by někdo namazal čočku mastnotou.

"Vlastně to poškrábej - neobviňujte snížení šumu snímače. Je to základní fyzika."

Viditelné světlo (400–700nm) a infračervené světlo (850nm/940nm) se šíří různými rychlostmi stejným skleněným médiem, protože index lomu se posouvá na základě vlnové délky. Pokud vaše prvky objektivu nejsou záměrně optimalizovány proIR Co-focus, ohnisková rovina pro viditelné světlo a ohnisková rovina pro IR světlo přistanou za objektivem ve dvou zcela odlišných hloubkách.

Abychom tuto noční můru obešli, integrujeme seED (Extra-low Dispersion) skloprvky a využívají komplexní vícevrstvé širokopásmové antireflexní vrstvy. Dále při montáži u násInteligentní technologický park Boshi, každá jednotlivá jednotka prochází automatickými SMA (Small Medium Aperture) aktivními zarovnávacími stroji, aby se ověřila odezva MTF na více vlnových délkách. Bez skutečného inženýrství IR co-focus je váš systém nočního vidění jen hazard.

3. Sourcing Blueprint: Který z nich vyhovuje vašemu Matrixu?

Pojďme se zbavit korporátních chmýří a shrneme je do konkrétní rozhodovací matice pro váš technický tým.

Stiskněte spoušť na F1.0 Blacklight Full Color, pokud:

• Barva je nesmlouvavá:Váš software vyžaduje chromatické podpisy pro analýzy (např. rozpoznávání SPZ, sledování vícebarevných aktiv, extrakce rysů obličeje).

• Aktivní osvětlení je zakázáno:Váš systém funguje v oblastech, kde jasné bílé světlo nebo viditelná infračervená záře způsobuje veřejné rušení, přitahuje hmyz nebo ohrožuje utajení.

• Přesnost Edge AI s vysokou hustotou je prvořadá:Vaše neuronová síť vyžaduje maximální poměr signálu k šumu (SNR) na pixel, aniž by se spoléhala na těžké softwarové filtry pro dočasné potlačení šumu, které vnášejí artefakty.

• Pověření k získávání zdrojů:Trvejte na skloplastových hybridních nebo celoskleněných konstrukcích s integrovanými prvky ASP a dokumentovanými specifikacemi tolerance tepelného posunu v rozsahu -20 °C až +70 °C.

Držte se infračerveného (IR) nočního vidění, pokud:

• Rozpočet je přísně omezen:Nasazujete tisíce uzlů (jako je standardní sledování skladů nebo nízkoúrovňové vakuové robotické nárazníky) a nemůžete absorbovat prémiové náklady na více asférických skleněných prvků.

• Pracujete ve skutečném prostředí Zero-Lux:Je zde nulové okolní světlo nebo městské oblohy ke sklizni, takže pasivní objektiv F1.0 je bez asistence aktivního bílého světla k ničemu.

• Geometrie je důležitější než barva:Váš systém se spoléhá čistě na geometrické obrysy, detekci hran nebo prostorové mapování SLAM založené na vidění.

• Pověření k získávání zdrojů:Ověřte, že specifikace objektivu výslovně zaručujeIR Co-focusingschopnosti a funkce robustní vnitřní potlačení vzplanutí (jako napřModré sklonebo specializované maskování zadních prvků) k blokování vnitřního odrazu IR.

Přesnost bez chmýří

NaShanghai Silk Optical, nevěříme v prodej univerzálních řešení. Provozujeme naše nejmodernější výrobní centrum a udržujeme automatizovanou výrobní kapacitu přesahující6 milionů čoček měsíčně. Překlenujeme propast mezi špičkovou optickou fyzikou a ultrastabilním globálním dodavatelským řetězcem podporovanýmISO9001:2015aIATF16949:2016certifikace automobilové třídy.

Ať už vaši výzkumní a vývojoví inženýři potřebují na míru šité širokoúhlé sklo F1.0 pro autonomní doručovací dron nebo vysoce nákladově optimalizovaný 5MP IR objektiv pro průmyslovou výrobní linku, nejprve dodáme nezpracovaná data.

Přineste nám své specifikace snímače a požadavky na hlavní úhel paprsku (CRA). Podívejme se na skutečné křivky MTF a postavme něco, co funguje ve špíně, nejen na bílé tabuli.
