Proč je kompatibilita systému důležitější než individuální specifikace

Projekt fotoaparátu může na papíře vypadat dokonale.

Senzor má požadované rozlišení. Objektiv má uvedenou ohniskovou vzdálenost. Montážní závit sedí. Rozpočet je schválen.

Přesto první ukázka vytváří neuspokojivé obrázky.

Rohy jsou rozmazané. Obraz je tmavší, než se očekávalo. Zaostření se změní, když se teplota fotoaparátu zvýší. Nebo objektiv zachycuje jinou oblast scény, než předpokládal technický tým.

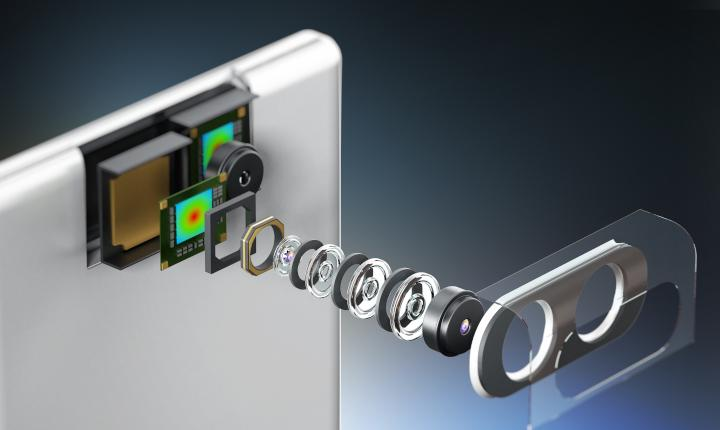

Tyto problémy nemusí nutně znamenat, že je čočka vadná. Někdy je problém v tom, že čočka byla vybrána jako samostatná součást spíše než hodnocena jako součást kompletního zobrazovacího systému.

Pro výrobce fotoaparátů a vývojáře produktů je toto rozlišení důležité. Dobrá specifikace objektivu není totéž co dobře sladěný kamerový systém.

1. Proč nestačí dosáhnout megapixelového hodnocení

Jedním z běžných přístupů k výběru objektivu je sladit inzerované megapixelové hodnocení objektivu se snímačem fotoaparátu.

Je to užitečný počáteční filtr, ale nezaručuje očekávanou kvalitu obrazu.

Skutečný výsledek závisí na několika faktorech, včetně velikosti pixelu, optického rozlišení, kontrastu, polohy obrazového pole, charakteristik snímače a zpracování obrazu.

Zvažte fotoaparát využívající snímač s vysokým rozlišením. Střed obrazu může vypadat ostře, zatímco jemné detaily poblíž rohů se zdají měkčí. Jediný megapixelový štítek nemůže plně popsat tento rozdíl.

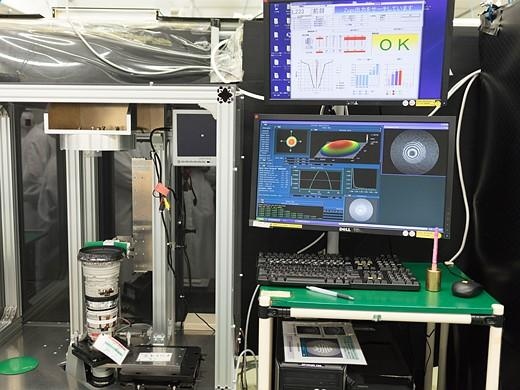

To je důvod, proč inženýři často vyhodnocují modulační přenosovou funkci (MTF), která popisuje, jak dobře zobrazovací systém reprodukuje kontrast při různých prostorových frekvencích.

Praktickou otázkou není jen to, zda objektiv podporuje určitý počet megapixelů. Pro aplikaci záleží na tom, zda objektiv dokáže dodat požadované detaily v celé oblasti obrazu.

U bezpečnostních kamer může výkon rohu ovlivnit schopnost rozpoznávat detaily na široké scéně. U inspekční kamery může být důležitější kvalita obrazu v určité oblasti měření.

Správná hodnotící kritéria závisí na tom, co musí kamera skutečně dělat.

2. Zorné pole závisí na více než ohniskové vzdálenosti

2,8mm objektiv je často spojován s širokoúhlým snímkováním, zatímco delší ohnisková vzdálenost obecně zachycuje užší zorné pole za srovnatelných podmínek.

Samotná ohnisková vzdálenost však neurčuje konečné zorné pole.

Důležité jsou také rozměry snímače. Stejně tak fyzické uspořádání kamery vzhledem k cíli.

Představte si dva moduly fotoaparátu využívající objektivy se stejnou ohniskovou vzdáleností. Pokud mají jejich senzory různé aktivní rozměry, nemusí nutně zachytit stejnou horizontální nebo vertikální oblast scény.

Pracovní vzdálenost představuje další praktickou úvahu. Objektiv, který pokrývá požadovanou oblast na jednu vzdálenost, může zachytit příliš mnoho nebo příliš málo, když je kamera instalována jinde.

Před finalizací objektivu si ověřte tři věci:

Aktivní zobrazovací rozměry snímače

Požadované horizontální a vertikální zorné pole

Pracovní vzdálenost mezi kamerou a cílem

Pokud je to možné, poskytněte náčrt zamýšlené instalace nebo fotografii ukazující polohu fotoaparátu.

Tyto podrobnosti pomáhají optickému týmu vyhodnotit, zda je navrhovaná ohnisková vzdálenost vhodná, namísto spoléhání se pouze na nominální specifikaci.

3. Mechanické uložení může ovlivnit optický výkon

Objektiv může mít správný závit a přesto nemusí být vhodný pro konkrétní modul fotoaparátu.

Mechanická kompatibilita zahrnuje více než to, zda lze díly sešroubovat.

Dostupný prostor, vzdálenost mezi objektivem a snímačem, montážní tolerance, design pouzdra a způsob nastavení zaostření, to vše může ovlivnit konečnou montáž.

Například kompaktní produkt může ukládat přísný limit na celkovou délku dráhy (TTL). Objektiv, který splňuje optické požadavky, ale přesahuje dostupný prostor, není praktickým řešením.

Podobně může změna pouzdra nebo montážní konstrukce změnit polohu čočky vzhledem k senzoru.

U zakázkového projektu se vyplatí sdílet mechanický výkres před dokončením optického návrhu.

Mezi důležité podrobnosti patří typ držáku, maximální rozměry objektivu, poloha snímače, dostupný rozsah nastavení a veškerá omezení uložená pouzdrem.

To je zvláště důležité pro kompaktní bezpečnostní kamery, automobilové zobrazovací moduly, vestavěná zařízení pro vidění a lékařské endoskopické systémy.

Čím dříve jsou optické a mechanické požadavky posuzovány společně, tím nižší je riziko odhalení integračního problému po vyrobení vzorků.

4. Světelné podmínky mohou změnit správnou volbu objektivu

Objektiv určený do dobře osvětleného vnitřního prostředí nemusí být tou nejlepší volbou pro fotoaparát pracující v noci venku.

Světelné podmínky ovlivňují optické požadavky, ale ne vždy je řešením zvolit objektiv s největší světelností.

Širší clona může umožnit, aby se k snímači dostalo více světla, což je užitečné v aplikacích se slabým osvětlením. Kvalita obrazu však závisí také na faktorech, jako je hloubka ostrosti, kontrola aberace, citlivost snímače, nastavení expozice a zamýšlená pracovní vzdálenost.

Infračervené zobrazování přináší další aspekty.

Například kamera využívající infračervené osvětlení 850 nm nebo 940 nm může vyžadovat konfiguraci čočky a filtru vhodnou pro daný rozsah vlnových délek. Systém navržený primárně pro viditelné světlo by neměl automaticky předpokládat, že poskytuje ekvivalentní výkon v podmínkách blízkého infračervenému záření.

U denních a nočních bezpečnostních kamer by měly být objektiv, uspořádání filtrů, senzor a strategie osvětlení hodnoceny společně.

Cílem není maximalizovat jednu specifikaci izolovaně. Jde o dosažení požadovaného obrazu za skutečných provozních podmínek.

5. Teplotní stabilita je požadavkem na úrovni systému

Teplota může ovlivnit optické i mechanické součásti.

Změny rozměrů materiálu a refrakčních vlastností mohou posunout ohniskovou polohu nebo změnit kvalitu obrazu se změnou prostředí. Velikost těchto vlivů závisí na optické konstrukci, materiálech, mechanické konstrukci a rozsahu provozních teplot.

Čočka, která funguje dobře během krátkého laboratorního testu při pokojové teplotě, proto může vyžadovat další hodnocení před použitím ve venkovním nebo automobilovém produktu.

U projektů s náročnými požadavky na životní prostředí specifikujte očekávaný rozsah provozních teplot včas.

Inženýrský tým pak může určit, zda je třeba zvážit posuny ohniska související s teplotou, výběr materiálu, mechanickou kompenzaci nebo dodatečné ověření.

Je důležité nepředpokládat, že každá čočka potřebuje atermální design. Vhodné řešení závisí na aplikaci, přijatelném kolísání výkonu a celkových požadavcích na systém.

6. Kdy byste si měli vybrat vlastní objektiv?

Ne každý projekt fotoaparátu potřebuje nový optický design.

Standardní objektiv může být nejekonomičtější a nejpraktičtější volbou, pokud již splňuje požadavky na snímač, zorné pole, mechanické a ekologické požadavky.

Vlastní vývoj stojí za zvážení, když stávající produkty nemohou splnit jedno nebo více důležitých omezení.

Mezi typické důvody patří:

Nestandardní průměr čočky nebo celková délka stopy

Specifické zorné pole v omezeném mechanickém prostoru

Speciální požadavky na vlnovou délku nebo filtrování

Náročné požadavky na kvalitu obrazu v celém obrazovém poli

Podmínky prostředí specifické pro aplikaci

Požadavky na integraci, které standardní objektivy nemohou splnit

Je zde i komerční úvaha.

Vlastní návrh může zahrnovat další inženýrské, nástrojové, testovací a kvalifikační práce. Jeho vhodnost tedy závisí na očekávaném objemu výroby, cílových nákladech, harmonogramu vývoje a hodnotě splnění specifických požadavků.

Nejlepším výchozím bodem je definovat požadovaný výsledek a porovnat proveditelné možnosti – nepředpokládat, že vlastní je vždy lepší než standardní.

7. Vyhodnoťte čočku jako součást kompletního zobrazovacího systému

Před schválením objektivu pro hromadnou výrobu zvažte, jak funguje v zamýšlené konfiguraci fotoaparátu.

Užitečný proces hodnocení zahrnuje:

Nejprve ověřte kompatibilitu.

Zkontrolujte snímač, zorné pole, upevnění, mechanické rozměry a spektrální požadavky.

Za druhé, otestujte reprezentativní vzorky.

Vyhodnoťte snímky v zamýšlené pracovní vzdálenosti, cloně, osvětlení a příslušných polohách pole.

Za třetí, ověřte důležitá výkonnostní kritéria.

Ty mohou zahrnovat detaily obrazu, zkreslení, jas rohů, stabilitu zaostření nebo jiné požadavky specifické pro aplikaci.

Nakonec stanovte kritéria přijatelnosti výroby.

Jakmile je vzorek schválen, zdokumentujte příslušné specifikace a zkušební podmínky, aby bylo možné konzistentně hodnotit budoucí výrobní šarže.

Přesný postup se bude lišit podle aplikace. Kompaktní sledovací čočka a specializovaná lékařská zobrazovací čočka nutně nevyžadují stejný kvalifikační postup.

Důležité je, že kritéria přijetí odrážejí, jak bude fotoaparát skutečně používán.

Vytvoření lepšího fotoaparátu začíná lepší optickou integrací

Ve společnosti Boshi Optics, která je součástí Shanghai Silk Optical Technology Co., Ltd., pracujeme v oblasti návrhu, vývoje a výroby optických čoček pro aplikace včetně zabezpečení, zobrazování v automobilech, dronů, lékařských endoskopů a dalších zobrazovacích systémů.

U projektů se specifickými požadavky začínají nejproduktivnější diskuse kompletní aplikací: senzor, cílové zorné pole, pracovní vzdálenost, dostupný mechanický prostor, světelné podmínky, provozní prostředí a očekávaný objem výroby.

Tyto detaily pomáhají určit, zda je stávající čočka vhodná nebo zda si přizpůsobené řešení zaslouží další hodnocení.

Pokud vyvíjíte novou kameru nebo máte problémy s kvalitou obrazu se stávajícím modulem, sdílejte podrobnosti o své aplikaci s Boshi Optics.

Náš tým může zkontrolovat dostupné požadavky a prodiskutovat potenciální možnosti čoček, možnosti přizpůsobení a další kroky k vyhodnocení vzorků.

Úspěšný projekt objektivu nezačíná nejdelšími specifikacemi. Začíná to pochopením toho, čeho má fotoaparát dosáhnout.

Prozkoumejte naše přizpůsobená optická řešení nebo kontaktujte společnost Boshi Optics prostřednictvím našehooficiální stránkyprodiskutovat váš projekt.
