Úvod: Specifikace objektivu není jen tabulka čísel

Když inženýři vybírají objektiv fotoaparátu, první krok je obvykle jednoduchý:

Otevřete list se specifikacemi.

Pak přichází ta obtížná část.

Typický datový list objektivu může obsahovat:

• EFL
• F-číslo
• FOV
• MTF
• Zkreslení
• CRA
• TTL
• Formát snímače
• Relativní osvětlení

Pro zkušené optické inženýry tato čísla vyprávějí příběh.

Pro začátečníky mohou vypadat jako cizí jazyk.

Problémem není najít objektiv s „nejlepšími“ specifikacemi.

Výzvou je pochopení:

Které optické parametry jsou pro vaši aplikaci skutečně důležité?

Dohledová kamera, autonomní robot, dron, lékařské zařízení a systém průmyslového vidění používají čočky – ale vyžadují zcela odlišné optické vlastnosti.

Tato příručka vysvětluje základní specifikace objektivů fotoaparátu, kterým musí inženýři porozumět před výběrem.

---

1. Ohnisková vzdálenost (EFL): Základ perspektivy objektivu

Co je ohnisková vzdálenost?

Efektivní ohnisková vzdálenost (EFL) je jednou z nejdůležitějších specifikací objektivu fotoaparátu.

Určuje:

• Zvětšení
• Pozorovací úhel
• Perspektivní vztah mezi objekty

Jednoduše:

Krátká ohnisková vzdálenost = širší záběr
Dlouhá ohnisková vzdálenost = užší záběr

---

Běžné příklady

Širokoúhlý objektiv

Typické ohniskové vzdálenosti:

• 1,8 mm
• 2,8 mm
• 3,6 mm

Aplikace:

• Bezpečnostní kamery
• Zařízení chytré domácnosti
• Robotika
• Monitorování parkování

výhody:

• Velká oblast pokrytí
• Lepší povědomí o životním prostředí

Omezení:

• Vyšší zkreslení
• Snížená velikost objektu na dálku

---

Teleobjektiv

Typické ohniskové vzdálenosti:

• 12 mm
• 25 mm
• 50 mm+

Aplikace:

• Sledování provozu
• Kontrola na dálku
• Průmyslové měření

výhody:

• Zachycuje vzdálené detaily

Omezení:

• Úzké zorné pole

---

2. Zorné pole (FOV): Kolik toho kamera vidí?

Zorné pole popisuje viditelnou oblast zachycenou objektivem.

Obvykle se vyjadřuje takto:

• Horizontální FOV
• Vertikální FOV
• Diagonální FOV

---

Proč na FOV záleží

Výběr špatného FOV vytváří drahé problémy.

Příliš úzké:

• Více slepých míst
• Je potřeba více kamer
• Vyšší náklady na instalaci

Příliš široký:

• Nadměrné zkreslení
• Snížená přesnost rozpoznávání

Profesionální proces výběru objektivu vždy zohledňuje:

• Cílová vzdálenost
• Detekční oblast
• Velikost objektu
• Požadavky na uznání

---

3. Clona (číslo F): Schopnost objektivu zachytit světlo

Clona je jednou z nejvíce nepochopených specifikací.

F-číslo představuje poměr mezi:

• Ohnisková vzdálenost objektivu
• Průměr vstupní pupily

Čím menší je F-číslo:

→ Čím větší je clona
→ Čím více světla vstupuje do objektivu

---

Společné hodnoty clony

---

Proč na cloně záleží

Prostředí se slabým osvětlením vytváří výzvy:

• Zvýšený šum snímače
• Delší doba expozice
• Rozostření pohybu

Větší clona pomáhá tím, že poskytuje více optických informací před elektronickým zesílením.

To je důvod, proč se vysoce výkonné aplikace stále více zaměřují na objektivy s velkou světelností.

---

4. Kompatibilita snímače: Objektiv a snímač musí spolupracovat

Častou chybou techniků je výběr objektivu pouze na základě ohniskové vzdálenosti.

Objektiv musí také odpovídat formátu snímače.

Mezi běžné velikosti senzorů patří:

• 1/4"
• 1/3"
• 1/2,7"
• 1/2"
• 1/1,8"
• 1/1,2"

---

Co se stane, když se neshodují?

Kruh obrazu objektivu je příliš malý

Výsledek:

• Tmavé kouty
• Vinětace
• Ztracené pixely

---

Objektiv navržený pro menší snímač Používaný na větším snímači

Výsledek:

• Snížená kvalita obrazu
• Špatný výkon hrany

---

Profesionální optické přizpůsobení vyžaduje zvážení:

• Úhlopříčka snímače
• Velikost pixelů
• Hlavní úhel paprsku
• Obrazový kruh

---

5. Zkreslení: Rozdíl mezi širokým a použitelným

Zkreslení popisuje, jak moc se rovné čáry v obrázku zakřiví.

Nejběžnější typ:

Zkreslení hlavně

Typické v:

• Širokoúhlé objektivy
• Objektivy typu rybí oko



---

Zkreslení není vždy špatné.

Například:

Čočky FPV dronů často záměrně využívají silné širokoúhlé zkreslení k vytvoření pohlcujícího vidění.

Však:

Aplikace jako:

• Měřicí systémy
• Rozpoznávání SPZ
• Strojové vidění

vyžadují lepší kontrolu zkreslení.

Základem není úplné odstranění zkreslení.

Klíčem je řízení zkreslení podle potřeb aplikace.

---

6. MTF: Měření reálného optického výkonu

MTF (Modulation Transfer Function) je jednou z nejdůležitějších metod optického vyhodnocení.

Popisuje, jak dobře čočka přenáší kontrast z předmětu na obraz.

Jednoduše:

Vyšší MTF = Lepší schopnost reprodukovat detaily.

---

Proč na MTF záleží

Dvě čočky mohou mít:

• Stejná ohnisková vzdálenost
• Stejná clona
• Stejné hodnocení rozlišení

Ale úplně jiná kvalita obrazu.

Proč?

Protože optický výkon závisí na:

• Kvalita skla
• Struktura čočky
• Technologie povlakování
• Výrobní přesnost

MTF odhaluje skutečné optické schopnosti.

---

7. CRA (hlavní úhel paprsku): kritický pro moderní senzory

CRA popisuje úhel přicházejících světelných paprsků dopadajících na senzor.

Moderní snímače CMOS jsou vysoce citlivé na CRA.

Nesprávná shoda CRA může způsobit:

• Barevné stínování
• Snížený jas
• Degradace obrazu

Tento parametr je důležitý zejména pro:

• Automobilové kamery
• Strojové vidění
• Senzory s vysokým rozlišením

---

8. TTL a mechanické konstrukční parametry

Optický výkon není jediným hlediskem.

Inženýři musí také zvážit mechanickou kompatibilitu.

Mezi důležité parametry patří:

TTL (celková délka stopy)

Optická vzdálenost od povrchu první čočky k rovině obrazu.

Důležité pro:

• Návrh kamerového modulu
• Prostorově omezené aplikace

---

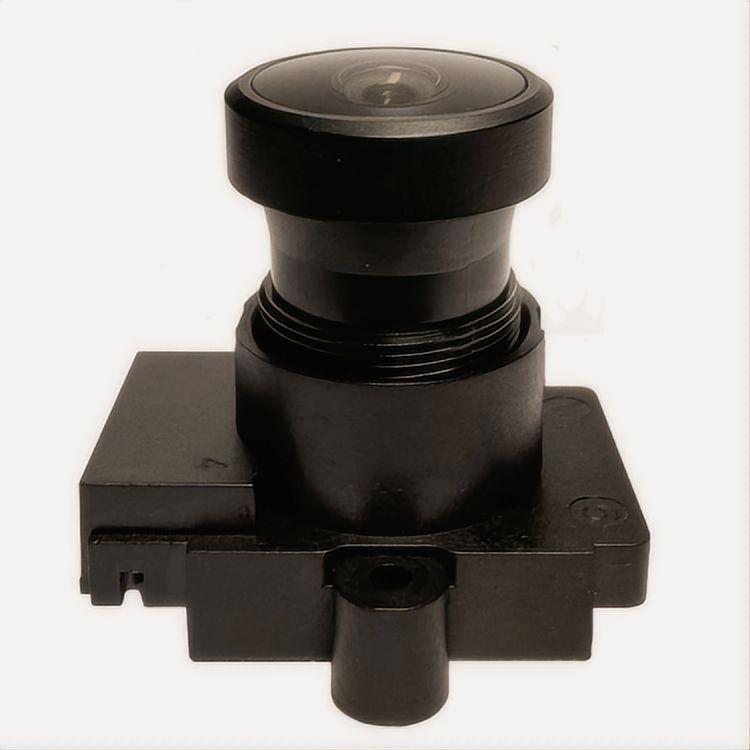

Typ montáže

Běžná rozhraní:

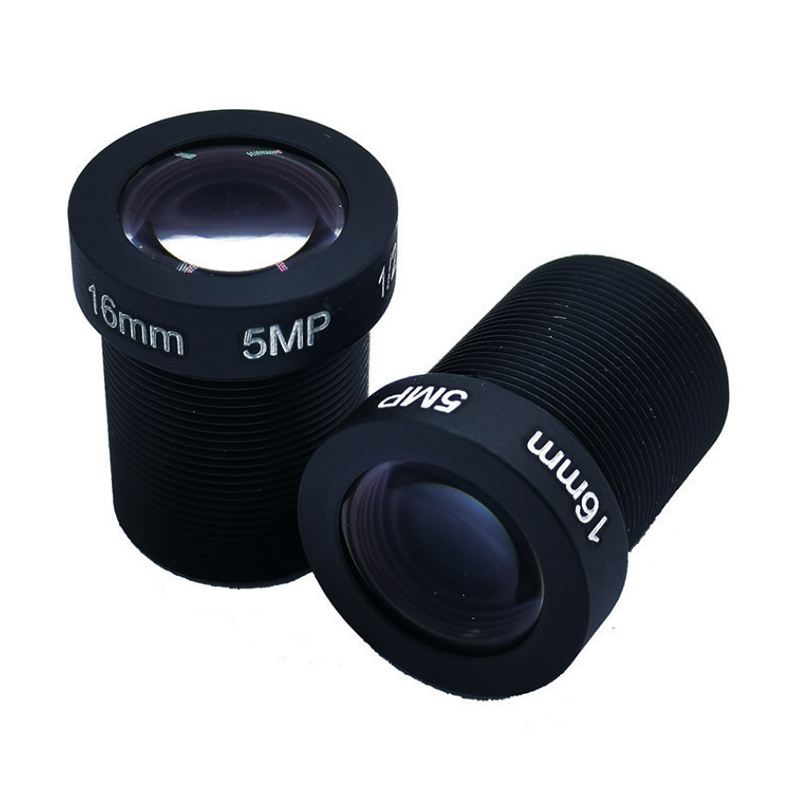

• Držák M12
• CS držák
• C montáž
• F montáž
• Vlastní držáky

Montáž určuje mechanickou integraci.

---

9. Relativní osvětlení: Kvalita obrazu napříč rámem

Relativní osvětlení popisuje konzistenci jasu od středu k okraji.

Špatné relativní osvětlení způsobuje:

• Tmavé kouty
• Nerovnoměrný jas obrazu

To je důležité zejména pro:

• Širokoúhlé objektivy
• Dohledové kamery
• systémy vidění AI

Dobrý objektiv by měl udržovat konzistentní osvětlení v celém obrazu.

---

10. Nejčastější chyba: Volba specifikací místo řešení

Jednou z největších chyb, kterých se inženýři dopouštějí, je srovnávání objektivů pouze podle čísel.

Například:

"Objektiv A má vyšší rozlišení, takže musí být lepší."

Ne nutně.

Úspěšný výběr objektivu zohledňuje kompletní systém:

• Senzor
• Osvětlení prostředí
• Pracovní vzdálenost
• Požadavky na AI
• Schopnost zpracování obrazu

Nejlepší objektiv není ten s nejvyšší specifikací.

Je to ten, který je optimalizovaný pro danou aplikaci.

---

Jak by měli inženýři hodnotit objektiv fotoaparátu

Před výběrem objektivu se zeptejte:

Otázky k aplikaci

• Jaké objekty je třeba detekovat?
• Jaká je pracovní vzdálenost?
• Jaké existují světelné podmínky?
• Jsou informace o barvě důležité?
• Je součástí analýzy AI?

---

Optické otázky

• Je FOV dostatečné?
• Je otvor dostatečně velký?
• Odpovídá snímač?
• Je zkreslení přijatelné?
• Je výkon hrany důležitý?

---

Systémové otázky

• Je velikost omezena?
• Je nutná teplotní stabilita?
• Je důležitá dlouhodobá spolehlivost?

---

Závěr: Pochopení specifikací objektivu vytváří lepší zobrazovací systémy

Specifikace objektivu fotoaparátu nejsou jen technická čísla.

Představují optická rozhodnutí, která přímo ovlivňují výkon systému.

Dobře vybraný objektiv může zlepšit:

• Kvalita obrazu
• přesnost AI
• Spolehlivost systému
• Konkurenceschopnost produktu

Špatně zvolený objektiv může omezit i ten nejpokročilejší fotoaparát a algoritmus.

V moderních zobrazovacích systémech si inženýři nevybírají pouze kus skla.

Vybírají si základ vizuální inteligence.

---

Konečný pohled

Snímač zachycuje pixely.

Algoritmus zpracovává informace.

Ale objektiv určuje, jaké informace existují na prvním místě.

Lepší optické porozumění vede k lepším technickým rozhodnutím.
