Proč je CRA < 15° tajnou složkou pro bezchybné 5MP snímkování: Případová studie s PL057

Co přesně je CRA a proč by vás to mělo zajímat?

Představte si svůj obrazový snímač nikoli jako ploché plátno, ale jako masivní, ultramoderní stadion. Každý pixel je velmi specifické sedadlo a každý barevný prvek (červená, zelená, modrá) je odlišnou částí sedadel. Vaším cílem je, aby fanoušci (světelné paprsky) vstoupili na stadion a dokonale našli své přesné místo.

TheChief Ray Angle (CRA)je maximální úhel, pod kterým nejvzdálenější světelné paprsky ("ventilátory" od okrajů obrazu) dopadají na pixely snímače.

• Vysoká CRA (např. >25°):Je to chaotický nával fanoušků, kteří se snaží vstoupit do nižších sedadel pod ostrým, katastrofálním úhlem a narážejí do bariér a dalších sedadel.

• Nízká CRA (<15°):Je to dobře organizovaná, přímá řada VIP, kteří najdou svá místa bez jakéhokoli přelévání nebo přeslechů.

5MP: Výzva ve vysokém rozlišení a náročných pixelech

Se zvýšením rozlišení snímače na 5 MP na standardním 1/2,7" snímači se fyzická velikost každého jednotlivého pixelu mnohem zmenšuje a prohlubuje. Znepokojují se, jak do nich světlo vstupuje.

Když má čočka vysokou CRA, světelné paprsky z okraje čočky jsou při dopadu na vnější pixely ohnuty příliš ostře. Namísto dokonalého přistání ve vlastním červeném, zeleném nebo modrém subpixelovém senzoru se odrazí od bočních stěn nebo se přelijí do sousedního subpixelujinýbarva.

Výsledkem je katastrofální fenomén známý jako „Pixel Crosstalk“:

• Rozmazané okraje:Jemné detaily na okraji vašeho rámu jsou zablácené. Číslo SPZ se například může stát nečitelným, protože postavy do sebe krvácejí.

• Barevné lemování (duch):Kolem okrajů uvidíte nepříjemné fialové nebo modré haluze způsobené různými barvami, které zasahují do nesprávných pixelů.

• Špatný kontrast:Celkový obraz vypadá plošší a méně jasný kvůli tomuto nežádoucímu míchání světla.

Nízká CRA < 15° Sweet Spot

To je důvod, proč u 5MP zobrazení nelze vyjednávat o CRA pod 15°. Tento přesný úhel zajišťuje, že i na nejužších a nejhlubších pixelech s vysokým rozlišením světlo vstupuje „dostatečně rovně“, aby našlo svůj domov, a zcela eliminuje zmatek a přeslechy způsobené ostrými úhly. Odemkne skutečné rozlišení vašeho snímače.

Případová studie: Představení PL057, mistrovské třídy v inženýrském řízení CRA

Nemůžete si jen tak koupit jakýkoli standardní objektiv M12 za 5MP. Potřebujete objektiv, který byl speciálně navržen s ohledem na tuto kritickou metriku.

Vezměte si našeObjektiv řady PL057jako ukázkový příklad toho, jak to udělat správně. Není to jen 4mm objektiv pro všeobecné použití; je to komponenta s vysokým rozlišením vytvořená s přesností CRA < 15°. Podívejme se, proč se dokonale hodí pro vaše projekty se snímači s vysokým rozlišením 5MP.

Klíčové vlastnosti PL057:

• Cílená velikost senzoru:Navrženo perfektně pro 1/2,7" snímače a zajišťuje bezproblémové optické spojení s nejoblíbenějšími čipy s vysokým rozlišením.

• Optimalizovaná CRA < 15°:To je hlavní úspěch. Ve společnosti Shanghai Silk Optical Technology Co., Ltd. naši návrháři pečlivě optimalizovali optickou dráhu. Světelné paprsky jsou vedeny tak, aby vstupovaly do snímače pod mnohem menším úhlem, takže i při rozlišení 5 MP jsou eliminovány přeslechy, což zajišťuje ostrost, jednotnou čistotu od okraje k okraji a správné podání barev.

• Hybridní struktura Masterpiece 1G3P:Namísto použití celoskleněné struktury (což by bylo přehnané a velmi drahé pro objektiv F2.0), PL057 využívá1G3P (1 sklo, 3 plastové)design. Jedná se o záměrnou volbu optimalizovaného inženýrství.

  • Strategický skleněný prvek:Jediný vysoce přesný skleněný prvek je strategicky umístěn v optické dráze, aby mohl provádět kritické funkce korekce barev a tepelné stabilizace.

  • Přesné plastové formy:Zbývající tři plastové prvky jsou tvarovány v ultra-přesných formách, což umožňuje složité geometrie, které jsou perfektní pro manipulaci s CRA < 15°, to vše při zachování efektivity výroby. Tato hybridní struktura poskytuje špičkový výkon 5MP za vysoce konkurenční výrobní náklady.

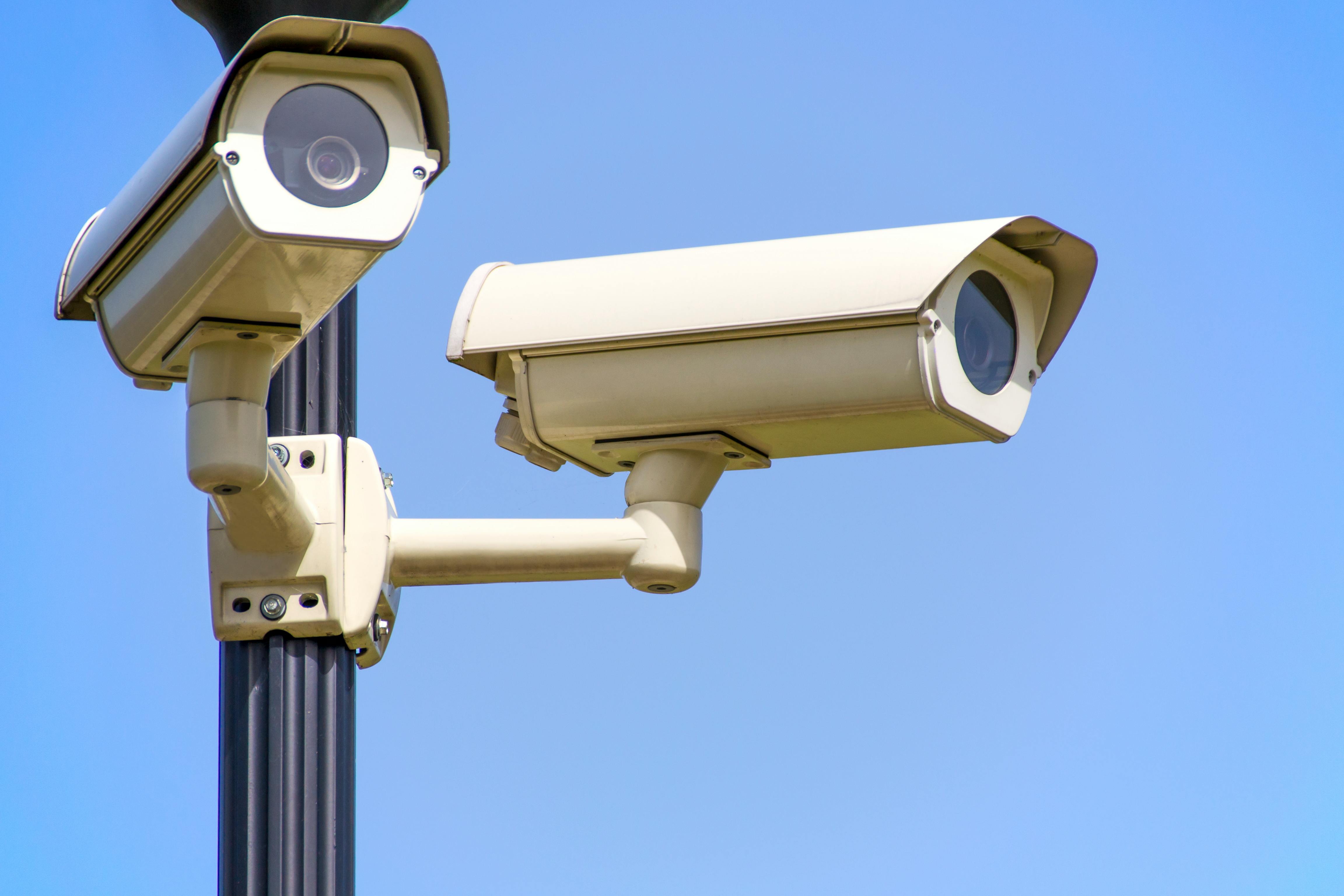

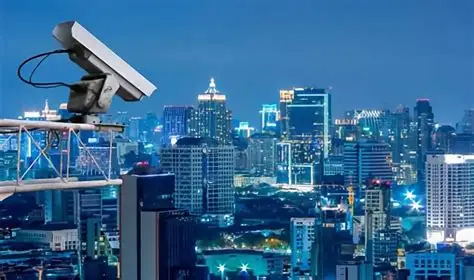

• Výkon pro obecné účely:S clonou F2.0, řízeným zkreslením TV (-18 %) a širokým 83° horizontálním FOV je PL057 ideální, nákladově efektivní objektiv pro zabezpečení s vysokým rozlišením, chytrou robotiku a špičkové aplikace průmyslového vidění.

Verdikt pro nákupčí a produktové inženýry

Neomezujte své 5MP senzory. Kupovat megapixely bez kontroly CRA objektivu je jako nasadit motor světové třídy do auta s prasklými pneumatikami. Pro ostré, barevně přesné záběry s vysokým rozlišením napříč celým rámem je CRA < 15° tichou, základní specifikací, kterou musíte ověřit.

ThePL057je naše osvědčená odpověď na tuto výzvu. Poskytuje technickou přesnost potřebnou k tomu, aby se vaše investice do 5MP skutečně vyplatila, to vše v chytře vyváženém hybridním balíčku.

(Potýká se váš 5MP projekt s rozmazanými okraji a barevnými přeslechy? Je čas zkontrolovat CRA.)
