Eyes in the Sky: Technický vývoj a optické kompromisy systémů dronových čoček

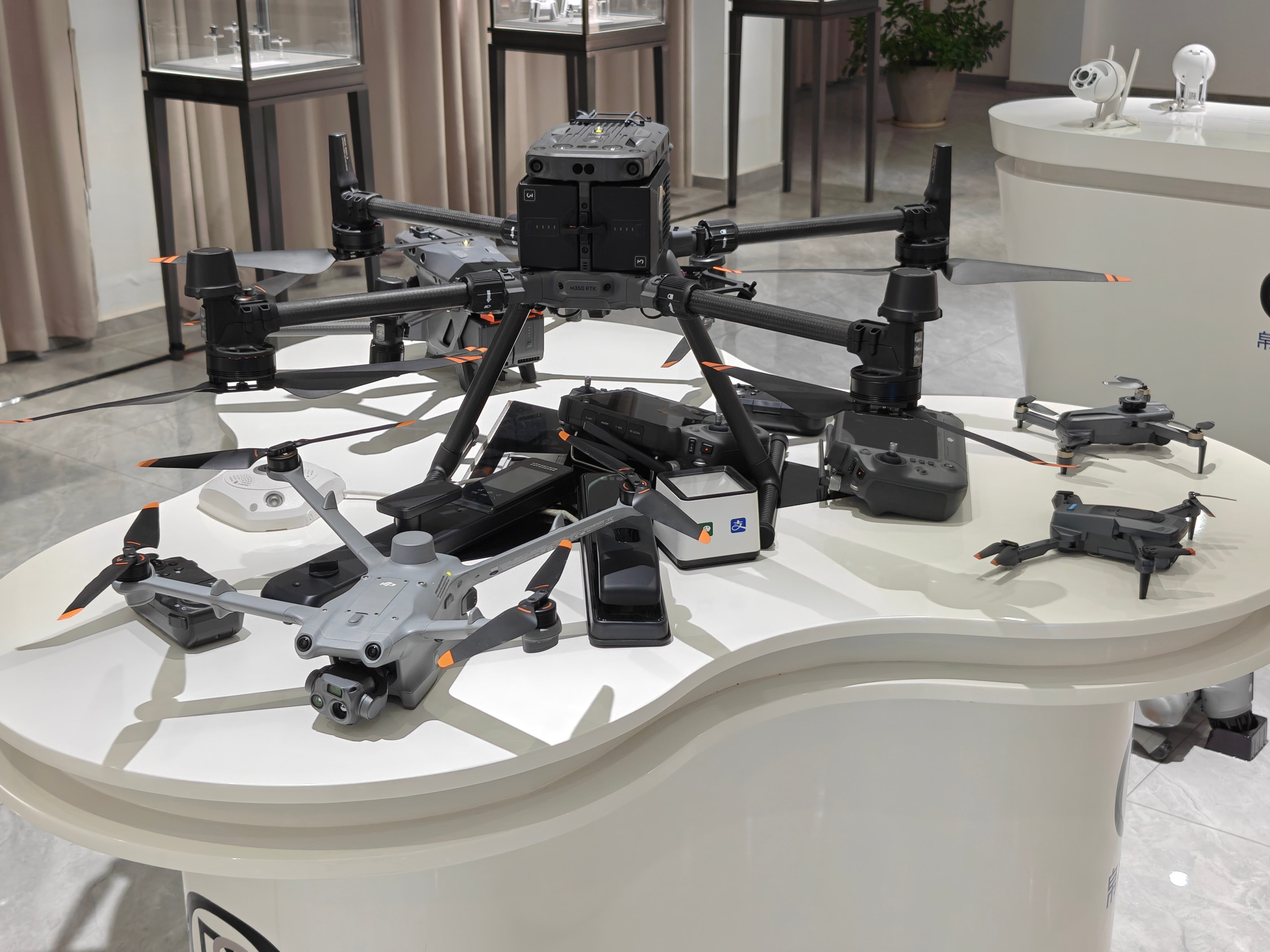

Prosumer a filmové drony: Vizuální síla multifokálních systémů

Dlouhou dobu se dronová kinematografie omezovala na vyprávění o „širokoúhlém prime“. Dřívější drony obvykle nesly jeden objektiv (ekvivalent přibližně 24 mm), který, i když byl skvělý pro velkolepé krajiny, způsobil, že se letecké snímky opakovaly. S eskalací kreativních požadavků začaly drony integrovat vícečočkové systémy, aby rekonstruovaly „trojici“ ohniskových vzdáleností profesionálního fotografa na obloze.

Fyzikální omezení a prostorová rovnováha ve vícečočkových systémech

Moderní vlajková loď zobrazovacích dronů je nyní vybavena systémy se třemi čočkami (Wide, Medium Tele a Tele), které poskytují „kompresi prostoru“ v leteckých záběrech.¹Navrhování tří nezávislých zobrazovacích modulů v rámci omezeného objemu závěsu je obrovskou technickou výzvou zahrnující rozložení hmotnosti a dynamickou kompenzaci těžiště.

24 mm hlavní fotoaparát obvykle využívá velký snímač (jako je 4/3 CMOS), který poskytuje špičkovou kvalitu obrazu a dynamický rozsah.²Přidání objektivů Medium Tele (ekvivalent 70 mm) a Tele (ekvivalent 166 mm) nabízí nebývalou flexibilitu perspektivy.¹70 mm objektiv, vybavený 1/1,3palcovým snímačem, vyniká ve zvýrazňování objektů při zachování pocitu okolního prostředí, ideální pro architektonické struktury nebo portréty z prostředí.¹

166 mm Tele objektiv je revoluční, zvyšuje clonu na$ f/3,4 $pro lepší rozlišovací schopnost ve srovnání s předchozími generacemi.¹Při leteckém filmování spočívá hodnota teleobjektivu v „vyhýbání se“ – umožňuje pilotům zachytit intimní detaily divoké zvěře nebo předmětů, aniž by se dostali do nebezpečných zakázaných zón.¹

Cinema-Grade Systems a optická DNA DL Mount

Pro produkci na úrovni Hollywoodu jsou drony s pevným objektivem nedostatečné. Profesionální systémy jako Inspire 3 představují plnoformátové letecké kamery s ekosystémy s výměnnými objektivy.⁴Zde se pozornost přesouvá na „optickou stabilitu“ a „kompatibilitu pracovních postupů“.

Držák DL je patentovaný systém navržený s ultra krátkou vzdáleností příruby. Jeho odpovídající primární čočky (18 mm, 24 mm, 35 mm, 50 mm) využívají asférický design (ASPH) k potlačení okrajového astigmatismu a chromatické aberace při širokých clonách.⁴Konzistence je v kině životně důležitá – když dron stříhá ze širokého záběru na detailní záběr, výrazné rozdíly v podání barev nebo aberace by drasticky zvýšily postprodukční náklady. Tyto čočky jsou přizpůsobeny systému barev DJI Cinema Color System (DCCS), aby zajistily přirozené odstíny pleti a jemné detaily stínů.⁴

Kromě toho tyto systémy řeší "focus dýchání" - nepříjemný posun v kompozici, když čočka zaostřuje. Díky optimalizovaným optickým strukturám si tyto filmové objektivy udržují stabilní zorné pole během ostření a splňují přísné standardy filmového jazyka.⁴

FPV drony: Rychlost, odezva v reálném čase a přežití „rybího oka“

Pokud filmové drony „malují“ na obloze, FPV drony „bojují“. Při extrémních manévrech, kdy rychlost může přesáhnout 150 km/h, není posláním objektivu krásné snímky, ale extrémní smysl pro prostorové umístění.

Kompromis mezi FOV a zkreslením

Piloti FPV potřebují ultraširoké zorné pole (FOV), aby mohli vnímat překážky. V úzkých lesích nebo opuštěných budovách jsou okrajové vizuální podněty důležitější než středová ostrost. V důsledku toho objektivy FPV používají extrémně krátké ohniskové vzdálenosti, obvykle mezi 1,7 mm a 2,8 mm.⁶

1,7mm objektiv poskytuje téměř 170° FOV, pokrývá okraje lidského vidění, ale přináší silné soudkovité zkreslení typu „rybí oko“.⁶I když je toto zkreslení esteticky „zničeno“ pro fotografování, slouží pilotům jako fyzická reference, aby mohli posoudit úhel sklonu dronu.

S rozmachem digitálních systémů (jako je DJI O3/O4) tlačí FPV objektivy na vyšší rozlišení (4K/120fps) a lepší dynamický rozsah, což umožňuje filmové FPV snímky na jeden záběr.⁷

Milisekundový závod: Latence od skla ke skle

V FPV je metrikou, kterou tradiční fotografové ignorují, "Glass-to-Glass Latency". Toto je doba od dopadu světla na senzor do obrazu, který se objeví na pilotových brýlích.

Při rychlosti 100 mph znamená zpoždění 100 ms, že dron uletí asi 4,5 metru, než pilot uvidí, co se stalo.⁸Vyhrazené FPV kamery používají zjednodušené čtení a zpracování snímačů, aby upřednostňovaly rychlost před ostrostí.

1. Analogové systémy:Použijte CCD snímače s přímým video výstupem a dosáhněte latence pod 20 ms za cenu zrnitého obrazu s nízkým rozlišením.⁸

2. Digitální HD systémy:Použijte kompresní algoritmy. Moderní systémy používají vysoké snímkové frekvence (90 snímků za sekundu nebo 120 snímků za sekundu), aby se zkrátila doba skenování. Při 90 snímcích za sekundu trvá skenování jednoho snímku ~ 11 ms, což umožňuje, aby celková latence systému zůstala pod 30 ms.⁷

Kromě toho je kritický široký dynamický rozsah (WDR). Když dron vyletí z tmavého interiéru do jasného slunečního světla, čočka musí upravit expozici nebo použít vysoce dynamické senzory v milisekundách, aby se zabránilo „slepotě“ pilota.⁹

Fotogrammetrie a GIS: Vědecká krása geometrické přesnosti

Ve světě mapování se dron stává přesným měřícím nástrojem. Cílem již není „vypadat dobře“, ale být „přesný“. Každý pixel je vázán na GPS/RTK souřadnice a optickou geometrii.

Global Shutter: Eliminace "Jello Effect"

Většina digitálních fotoaparátů používá „Rolling Shutter“, který čte pixely řádek po řádku. Na pohybujícím se dronu to způsobí „Jello efekt“ – geometrické deformace obrazu.¹¹

Při geodézii může 1% geometrické zkreslení vést k velkým chybám posunutí ve 3D modelu. Profesionální mapovací objektivy (jako Zenmuse P1) tedy používají mechanickou globální závěrku.¹³Prostřednictvím centrální listové závěrky je současně exponováno všech 45 milionů pixelů. I když je drahý a složitý, zajišťuje přesnost na úrovni centimetrů bez pozemních kontrolních bodů.¹³

Vzdálenost vzorku země (GSD) a kalibrace

Výkon mapovacího dronu je definován pomocí GSD – skutečné vzdálenosti na zemi reprezentované jedním pixelem. To je určeno nadmořskou výškou (H), velikostí pixelů (a) a ohniskovou vzdáleností (f):

Pro snímač s 4.4$\mu m$pixelů, 24mm objektiv na 200m poskytuje GSD ~3,6cm, zatímco 50mm objektiv poskytuje ~1,6cm přesnost.¹⁴

Každá mapovací čočka je před opuštěním továrny přísně kalibrována. Koeficienty zkreslení (radiální a tangenciální) jsou uloženy v metadatech „Dewarpdata“ každé fotografie, což softwaru umožňuje automaticky kompenzovat optické vady.¹³

Průmyslová inspekce a SAR: Multimodální vnímání

Při hašení požárů, kontrole elektrického vedení nebo vyhledávání a záchraně (SAR) čočky potřebují „nadlidské“ smysly. Viditelné světlo je pouze částí příběhu; Rozhodující jsou termální (dlouhovlnné infračervené) a laserové měření.

Skok v termovizi

Termokamery detekují tepelné záření. Rané průmyslové drony byly omezeny na rozlišení 640 × 512. Nejnovější užitečné zatížení vlajkové lodi (jako Zenmuse H30T) to posunulo na 1280 × 1024.¹⁷

Toto čtyřnásobné zvýšení hustoty pixelů mění hru. Záchranáři nyní dokážou rozeznat člověka a zvíře na vzdálenost 250 metrů.¹⁹Moderní infračervené kamery také obsahují optický zoom (až 32x), který inspektorům umožňuje bezpečně zůstat mimo zóny elektromagnetického rušení při kontrole vysokonapěťových stožárů.¹⁹

Optické pomůcky v extrémních prostředích: Noční vidění a Dehazing

Průmyslové čočky musí fungovat v „pekelných“ podmínkách. Pro noční operace dokážou senzory „Starlight“ s nastavením ISO až 819 200 a pokročilou redukcí šumu proměnit černočernou scénu v jasný, barevný obraz.¹⁸

Pro prostředí se smogem nebo mlhou nyní optické systémy integrují algoritmy „Electronic Dehazing“.²²Nejde jen o zvýšení kontrastu; využívá fyzikální modely atmosférického rozptylu k obnovení čistoty na úrovni pixelů v reálném čase.

Zemědělské drony: Zachycení neviditelných signálů života

Zemědělské drony jsou mistry "Multispektrální" technologie. Jejich čočky zachycují specifické úzké pásy, jako je zelená, červená, červený okraj a blízké infračervené (NIR).²⁵

Tajemství "červené hrany"

V zemědělství není posuzování zdraví plodin jen o tom, jak zelené vypadají. Když jsou rostliny stresované škůdci nebo suchem, jejich struktura chlorofylu se mění na mikroskopické úrovni, než se stane viditelným okem.

Pásmo "Red Edge" je extrémně citlivé na tyto změny. Výpočtem Red Edge NDVI (Normalized Difference Vegetation Index) mohou zemědělci odhalit stres v plodinách týdny před katastrofou.²⁵Multispektrální čočky také pomáhají mapovat slanost půdy pomocí algoritmů spektrální inverze pro přesné zpracování půdy.²⁶

Závěr: Více než jen sklo

Vývoj optiky dronů je hledáním „informační entropie“.

Ve spotřební technice jde o maximalizaci emocionální a barevné věrnosti světa. Ve FPV jde o minimalizaci časového zpoždění pro jednotu člověk-stroj. V mapování jde o drcení geometrického zkreslení pro skutečné digitální dvojče Země. V průmyslových a zemědělských odvětvích jde o prolomení limitů lidského zraku při zachycení infračerveného záření, mračen laserových bodů a multispektrálních dat.

Budoucnost dronové optiky spočívá v integraci „Computational Photography“ a „AI Semantic Understanding“. Objektivy již nebudou pouze zachycovat pixely; budou vydávat „význam“ – automaticky identifikují trhliny v mostě nebo odfiltrují jedoucí auta z mapy. V této hře fyziky ve vysokých nadmořských výškách neustále posouváme vizuální limity toho, co je možné pod kupolí nebes.
