VR optické čočky a optická řešení: Technická analýza a vyhlídky aplikací

VR optické čočky a optická řešení: Technická analýza a vyhlídky aplikací

Optický systém VR jako základní součást zařízení pro virtuální realitu přímo ovlivňuje ponoření a pohodlí uživatele. Současné technologie VR čoček se vyvinuly od raných asférických čoček k Fresnelovým čočkám a optickým řešením Pancake s krátkým ohniskem.Budoucí trendy se zaměří na synergickou inovaci fúze snímačů, výpočetní fotografie a vyhrazených procesorových čipů, jehož cílem je vyvážit klíčové metriky výkonu, jako je široké zorné pole (FOV), vysoké rozlišení a kontrola zkreslení. Tento článek poskytuje hloubkovou analýzu technických principů, aplikačních scénářů a budoucích směrů VR čoček, aby mohl sloužit jako profesionální reference pro odborníky v oboru.

I. Základní technologie a optická řešení pro VR objektivy

Primární technická výzva objektivů VR spočívá v dosažení vysokého rozlišení, širokého FOV a nízkého zkreslení v rámci omezené optické dráhy. V současné době mezi běžná optická řešení VR patří Fresnelovy čočky, optika Pancake s krátkým ohniskem a optika volného tvaru.

Fresnelovy čočky jsou dominantní volbou ve spotřebitelských VR náhlavních soupravách. Stlačují povrch běžné konvexní čočky do soustředných prstenců, zachovávají zakřivení a zároveň výrazně snižují tloušťku. Produkty jako Meta Quest 2/3 a HTC Vive využívají tento přístup.Mezi výhody Fresnelových čoček patří nízká cena, vyspělé výrobní procesy a schopnost dosáhnout ~100° FOV. Trpí však prstencovou difrakcí způsobující rozptýlené světlo, duchy, snížený kontrast, špatnou kvalitu obrazu na okrajích a omezený oční box.

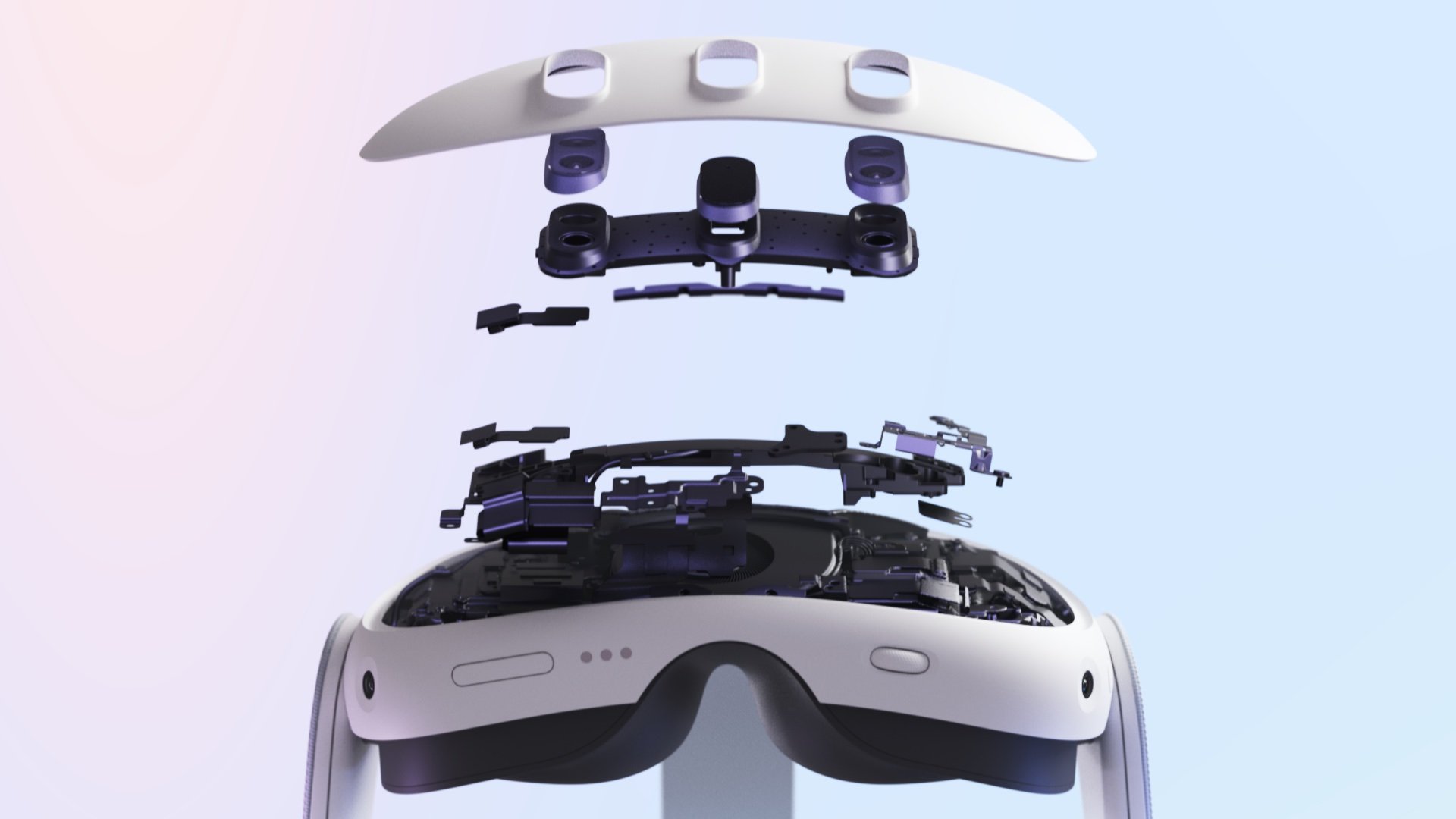

Pancake optika s krátkým ohniskem představuje rychle se rozvíjející technickou cestu. Použitím polarizátorů a semireflexních/polopropustných fólií se světlo vícenásobně odráží v čočce, čímž se ohýbá optická dráha a výrazně se snižuje tloušťka modulu. Toto řešení využívají špičková zařízení, jako jsou Meta Quest Pro, Apple Vision Pro a PICO 4.Pancake optika může snížit tloušťku na jednu třetinu až polovinu oproti tradičním designům a poskytnout větší oční úlevu (až 20 mm nebo více), podporuje dioptrickou korekci a omezuje rozptýlené světlo. Vykazují však nižší optickou účinnost (celkový přenos ~30–50 %), silnou závislost na polarizovaných displejích, vysoké požadavky na přesnost výroby a vyšší náklady.

Volně tvarovaná optika překonává omezení tradičního symetrického optického designu použitím nerotačně symetrických, vysoce přizpůsobených povrchů.Optika volného tvaru může současně optimalizovat FOV, oční pole a aberace, díky čemuž je vhodná pro kompaktní konstrukce. Zahrnují však složité konstrukční procesy vyžadující pokročilý software pro optickou simulaci a představují významné výrobní výzvy, které omezují jejich současné použití především na špičková nebo podniková zařízení.

Objektiv Canon RF5,2 mm F2,8 L DUAL FISHEYE s duálním rybím okem představuje inovaci v zachycování obsahu VR. Každá čočka typu rybí oko pokrývá přibližně 190° FOV a s 60 mm interpupilární základní linií simuluje lidskou binokulární disparitu a přímo vytváří 180° 3D VR obsah.Ve srovnání s tradičními zařízeními se dvěma fotoaparáty zjednodušuje duální objektiv Canon s rybím okem pracovní postup při fotografování tím, že eliminuje postprodukční sešívání a výrazně snižuje produkční bariéry.. Jeho optická struktura využívá design retrofokusu (negativní přední skupina, pozitivní zadní skupina) v kombinaci s asférickými prvky pro korekci aberací a dosažení MTF výkonu blízko difrakčního limitu. Ve spojení s profesionálními fotoaparáty, jako je EOS R5 C, podporuje snímání v rozlišení 8K a poskytuje efektivní kruhový průměr pixelu 3 684 pixelů na oko.

II. Aplikační scénáře VR objektivů napříč průmyslovými odvětvími

Technologie VR objektivů byla široce používána ve filmové a televizní produkci, vizualizaci nemovitostí, propagaci cestovního ruchu, lékařském školení a dalších oblastech – z nichž každá klade odlišné požadavky na výkon.

Ve filmové a televizní produkci se systém Canon EOS VR stal životně důležitým nástrojem pro profesionální tvorbu obsahu 3D VR.Objektiv RF5,2 mm s dvojitým rybím okem podporuje 180° FOV a clonu F2,8, což umožňuje vysoce kvalitní zachycení VR i za špatných světelných podmínek. Například astrofotograf Dai Jianfeng použil tento objektiv ke sledování čínské vesmírné stanice, přičemž využil její ultraširokoúhlý záběr a vynikající výkon při vysoké citlivosti ISO. Svatební fotograf Sheng Xiyang dosáhl efektivity samostatného provozu se systémem EOS VR a rychle generoval 3D VR obsah díky funkcím náhledu a převodu v reálném čase v postprodukčním softwaru. Profesionální produkce VR vyžaduje objektivy s vysokým rozlišením (≥4K), nízkým zkreslením (<5% soudkovité zkreslení), širokým FOV (≥180°), rychlým automatickým ostřením a přizpůsobivostí dynamickým scénám.

Při vizualizaci nemovitostí musí čočky VR umožňovat vysoce věrné 3D modelování a detailní reprodukci textur.Objektivy by měly podporovat široké FOV (≥120°) a vysoké rozlišení (≥8K), aby přesně zachytily rozvržení místnosti, umístění nábytku a textury materiálů.. Zatímco 3D rekonstrukce spoléhá na software (např. Unity3D), samotná čočka musí umožňovat rychlé získávání dat. Vysoká barevná věrnost a nízké zkreslení jsou zásadní pro zajištění toho, aby virtuální prostředí odpovídala realitě, což zvyšuje důvěru klientů. Lehký design je také důležitý pro snadný pohyb během focení v interiéru.

Pro podporu cestovního ruchu je prvořadá přenositelnost a přizpůsobivost prostředí.Zachycení VR zaměřené na turistiku vyžaduje objektivy se širokým FOV (≥180°), vysokým dynamickým rozsahem (HDR) a odolností proti rušení (např. davům nebo změnám počasí).. Spotřební VR náhlavní soupravy, jako je Meta Quest Pro, s optikou Pancake pro jejich tenký profil, jsou preferovány pro natáčení VR v cestovním ruchu. Tyto aplikace vyžadují konzistentní výkon při různém osvětlení a podporu rychlých přechodů scén a vykreslování víceuživatelských interakcí v reálném čase.

Lékařský výcvik klade nejpřísnější požadavky:vysoké rozlišení (≥10K), ultra nízké zkreslení (<2 %) a přesné ovládání FOV. VR již prokázala významný dopad na lékařské vzdělávání – například tým profesora Li Chunhaie z nemocnice Sun Yat-sen Memorial Hospital vyvinul „systém lékařské výuky založený na VR“, který vytváří pohlcující 3D anatomické modely pro intuitivní učení. Lékařské aplikace VR vyžadují zvětšení 1:1 a přesnou reprodukci barev, aby byla zajištěna diagnostická přesnost a efektivita vzdělávání.

III. Klíčové metriky výkonu pro hodnocení objektivu VR

Výkon objektivu VR je hodnocen na základě FOV, rozlišení, kontroly zkreslení, optické účinnosti a očního rámečku.

FOV je kritická metrika pro ponoření.Profesionální objektivy pro zachycení VR (např. duální rybí oko Canon) obvykle vyžadují ≥180° FOV, zatímco spotřebitelské VR headsety obvykle nabízejí 90–120° (např. Meta Quest Pro). Lidské oko má průměrné horizontální FOV ~122°, s ~42° nahoru a ~52° dolů vertikálním pokrytím. Ideální VR čočky by se tedy měly tomuto přirozenému rozsahu přibližovat. Zatímco větší FOV zlepšuje imerzi, zhoršuje degradaci obrazu na okrajích a složitost optického designu.

Rozlišení je třeba posuzovat v součinnosti s panelem displeje.Profesionální objektivy pro zachycení VR (např. duální rybí oko Canon) podporují rozlišení 8K/4K, zatímco spotřebitelské náhlavní soupravy stále více využívají 4K+ Micro-OLED panely. Rozlišení přímo ovlivňuje jasnost a detaily, ale zahrnuje kompromisy s FOV: pro pevné FOV poskytuje vyšší prostorové rozlišení lepší úhlové rozlišení. Úhlové rozlišení by mělo být v souladu se specifikacemi displeje pro blízké oko (NED) (např. v DPX/°), aby byla zajištěna vizuální konzistence.

Kontrola zkreslení zůstává hlavní konstrukční výzvou.Čočky VR běžně vykazují soudkovité zkreslení v důsledku nekonzistentního zvětšení mezi středovou a okrajovou oblastí. To je zmírněno optickým designem (např. asférické prvky) a softwarovou korekcí (např. převod ERP v EOS VR Utility). Modulation Transfer Function (MTF) je klíčovým ukazatelem optického výkonu – hodnoty blížící se 1 znamenají vynikající kontrast a rozlišení.Plošší křivky MTF znamenají menší mezery ve výkonu od středu k okraji; užší zarovnání mezi sagitálními a meridionálními čarami znamená lepší vykreslování mimo osu.

Optická účinnost a rovnoměrnost jasu přímo ovlivňují spotřebu energie a uživatelskou zkušenost.Pancake optika trpí nízkou účinností (10 %) kvůli opakované polarizaci a ztrátám částečným odrazem (50 % na odraz), což vyžaduje jasnější displeje a kooptimalizované systémy optických displejů. Naproti tomu design volného tvaru a duálního rybího oka může dosáhnout 30–50% účinnosti díky optimalizovaným světelným drahám.

Eye box – oblast, kde uživatelé vidí celý obraz při pohybu očima – je zásadní pro pohodlí.Špičková zařízení (např. Apple Vision Pro) nabízejí větší oční boxy (průměr 8–15 mm, reliéf oka 15–25 mm) s dioptrickou úpravou, umožňující použití bez brýlí pro krátkozraké uživatele. Spotřebitelská zařízení, omezená náklady a technologií, obvykle nabízejí menší oční boxy.

IV. Vznikající trendy a inovační směry

Technologie VR objektivů se vyvíjí směrem k vyšší inteligenci, efektivitě a cenové dostupnosti, a to díky třem klíčovým inovacím: fúzi snímačů, výpočetní fotografii a vyhrazeným procesorovým čipům.

Fúze senzorů zlepšuje vnímání prostředí.Front-end fusion LiDAR-kamera (např. Huawei Limera) umožňuje detekci překážek v kabině a přesné prostorové mapování. Ve VR poskytuje LiDAR přesnost určování polohy menší než centimetr, zatímco kamery zachycují barvu a texturu – společně zlepšují kvalitu 3D rekonstrukce. Například DJI LiDAR focus ranger se integruje s kamerami a umožňuje nastavitelnou montážní vzdálenost (0–300 mm) a ohniskovou vzdálenost příruby tak, aby odpovídala ohniskové vzdálenosti objektivu.

Počítačová fotografie získává ve VR na síle, zejména díky syntéze více snímků a odšumování AI.Neural Radiance Fields (NeRF) generují dynamické scény ze snímků s více pohledy, což snižuje závislost na nastavení s více objektivy. V roce 2025 využívají metody dynamické rekonstrukce (např. D-NeRF, NSFF) časové proměnné a tok scény k manipulaci s pohybujícími se objekty – ale vyžadují vysoce přesné pozice fotoaparátu a vyžadují větší stabilitu objektivu. Techniky jako Nerfies optimalizují dynamická deformační pole, umožňují neuronovým sítím učit se ze sousedních snímků a snižují závislost na více pohledech.

Vyhrazené procesorové čipy urychlují zpracování optických dat.IP NPU společnosti VeriSilicon byla integrována do vlastních čipů pro přední globální klienty VR/AR, poskytující specializované výpočty pro 3D rekonstrukci. V roce 2025 společnosti jako Skyworth Digital vyvíjejí platformy založené na čipu pro chytrou mobilitu, které společně optimalizují optické moduly VR s NPU. Takové čipy zvyšují rychlost zpracování, snižují latenci a zlepšují uživatelskou zkušenost.

V. Pokyny pro výběr objektivu a výhled do budoucna

Výběr objektivu by měl odpovídat konkrétním potřebám aplikace:

· Spotřebitelské vše v jednom (nákladově efektivní): Fresnelovy čočky nabízejí levné a vyspělé dodavatelské řetězce (např. Meta Quest 2/3).

· Premium Consumer / Light Office (např. Vision Pro): Pancake optika + Micro-OLED umožňují tenké tvary, vysoké PPI a pohodlné oční boxy.

· Podnikové školení / simulace: Volně tvarovaná nebo širokoúhlá optika Pancake upřednostňuje kvalitu obrazu a ponoření (např. lékařský výcvik).

· Filmová produkce: Systém Canon EOS VR zjednodušuje pracovní postupy 3D VR; dvojitý objektiv typu rybí oko RF5,2 mm vyniká 180° FOV a světelností F2,8.

· Next-Gen VR (5-Year Horizon): Varifokální palačinka + sledování očí bude řešit konflikt vergence-akomodace (VAC). Metapovrchy a holografické optické prvky (HOE) mohou umožnit ultratenké systémy s širokým FOV a bez aberací.

Budoucí vývoj VR objektivů se zaměří na tři směry:

1. Hybridní optické konstrukce (např. „Pancake + freeform“, „vícevrstvá palačinka“) pro rozšíření FOV a zlepšení kvality hran;

2. Dynamická optika řízená sledováním očí kombinace foveated rendering s lokalizovanou optickou optimalizací;

3. Optická konstrukce s podporou umělé inteligence pomocí modelů neurálních čoček pro automatickou korekci zkreslení, čímž se snižuje spoléhání na tradiční kalibraci.

S pokrokem technologie budou čočky pro VR překonávat současné překážky – vyvažují široké FOV s vysokým rozlišením, zvládají dynamické scény a kontrolují náklady.Během 2–3 let získají spotřebitelská zařízení základní schopnosti 3D rekonstrukce, zatímco profesionální systémy přinesou vyšší přesnost, širší FOV a vynikající kvalitu obrazu..

VI. Závěr a doporučení

Technologie VR objektivů se rychle vyvíjí a každé optické řešení nabízí zřetelné kompromisy. Výběr musí vzít v úvahu kontext aplikace, potřeby výkonu a náklady.

· Pro filmovou produkciSystém Canon EOS VR nastavuje nový standard.Tvůrci by měli upřednostňovat společný návrh čočky a snímače a optimalizaci softwaru pro následné zpracování.

· Pro nemovitosti a cestovní ruch, Systémy založené na palačinkách nabízejí přenositelnost – aleuživatelé by si měli vybrat zařízení s displejem s vysokým jasem a optimalizovanou optickou účinností.

· Pro lékařský výcvikinvestujte do profesionálních objektivů volného tvaru nebo objektivů s vysokým rozlišenímzajistit klinickou přesnost a pedagogickou účinnost.

· Pro budoucí konkurenceschopnost, podniky by měly sledovat trendy ve spojení senzorů, výpočetní fotografie a vyhrazených čipů – astrategicky investovat do výzkumu a vývoje a připravenosti dodavatelského řetězce.

Stručně řečeno, VR optika přechází z klasických fyzických komponent nainteligentní optické systémy hluboce integrované se senzory, algoritmy a čipy. Tato transformace způsobí revoluci ve vytváření obsahu VR a uživatelské zkušenosti a urychlí přijetí napříč odvětvími.
