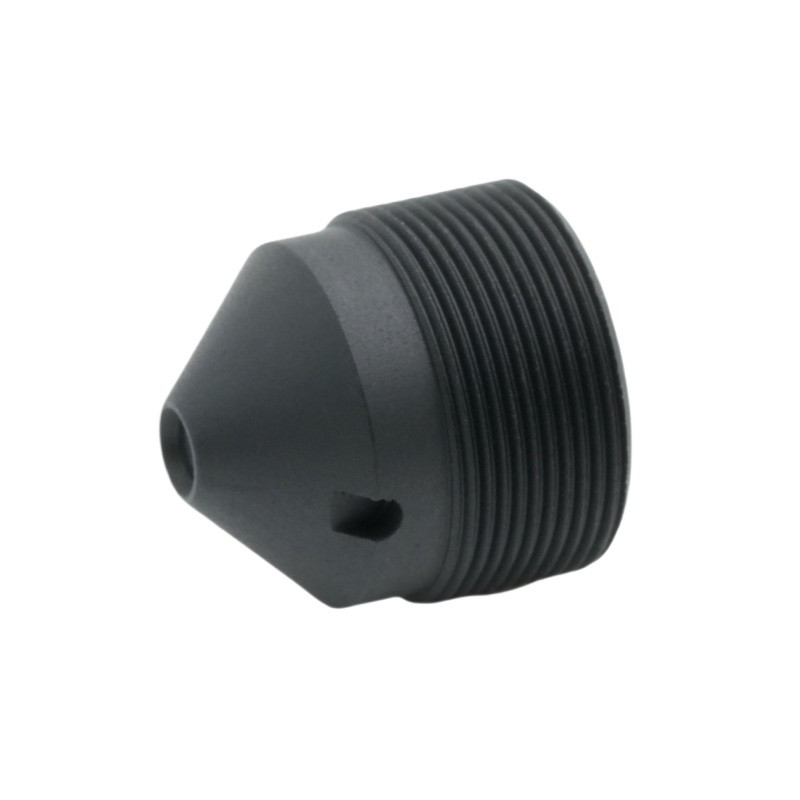

Kuželová čočka M7 6,2 mm

Stručný popis produktu

VýrobceOptická technologie BOSHITato spolehlivá 6,2mm čočka s pevnou ohniskovou vzdáleností je navržena pro rozsáhlé bezpečnostní projekty OEM a je optimalizována pro standard snímače 1/2,7 palce. Tato kompaktní miniaturní optika s pevnou světelností F2,6 vyvažuje kapacitu shromažďování světla a použitelnou hloubku pole pro nasazení sledovací optiky středního dosahu. Tento profesionální deskový objektiv M7 využívá design objektivu s nízkým úhlem hlavního paprsku udržovaný pod 15 stupni a poskytuje vysoký relativní výkon objektivu pro zlepšení běžných vad, jako je rohová vinětace a barevný posun, které se často vyskytují u běžných komponent mini ip kamery. Nabízí 74stupňové úhlopříčné zorné pole pro podporu rozpoznávání objektů a identifikace lidského těla a jeho dostatečná tolerance obrazu a kruhu kompenzuje montážní odchylky během vysokorychlostní výroby modulů. BOSHI Optical Technology provádí kompletní optické a mechanické ověření pro každou čočku bezpečnostní desky OEM, aby bylo dosaženo stabilního nepřetržitého zobrazování pro vnitřní komerční a rezidenční monitorovací hardware. Tato optická komponenta, optimalizovaná pro automatizované montážní linky, se hodí pro Wi-Fi kamery, kompaktní IP moduly a více univerzálních sledovacích zařízení.

Podrobný popis produktu

Analýza parametrů

1. 6,2mm objektiv s pevnou ohniskovou vzdáleností s EFL 6,2±5 procent.Tato střední pevná ohnisková vzdálenost je speciálně kalibrována pro monitorovací optiku středního dosahu. Nezpůsobí výrazné zkreslení okrajů jako u ultraširokoúhlé optiky ani obětuje pokrytí scény tak, jak to dělají teleobjektivy. Při běžné montážní výšce monitorovací montáže na stěnu podporuje tato ohnisková vzdálenost jasnou identifikaci lidské postavy a zboží na vzdálenost 3–8 metrů. Hodí se dobře pro vchody, kancelářské prostory a maloobchodní prostory a vyhýbá se výkonnostním kompromisům, které přináší ultraširokoúhlé nebo teleobjektivy kompaktních objektivů.

2. F2,6 pevná clona s F/NO 2,6±5 procent.Tato specifikace s pevnou clonou vyhovuje scénářům každodenního sledování. Tato pevná clona F2,6 zajišťuje stabilní příjem světla při běžném vnitřním osvětlení při zachování uspokojivé hloubky ostrosti. Více cílů v různých vzdálenostech v rámci snímku si může zachovat ostrost současně. Zabraňuje riziku rozostření způsobeného příliš velkou aperturou kompaktní miniaturní optiky.

3. Optimalizace objektivu formátu 1/2,7 palce.Kompletní optický systém dostane simulaci a ladění zaměřovacího 1/2,7 palcového snímače. Jeho maximální obrazový kruh Ø7,0 mm vytváří dostatečnou bezpečnostní rezervu mimo aktivní pracovní oblast snímače. Při integraci tohoto deskového objektivu M7 do kamerových modulů nemůže menší poziční posun generovaný automatizovaným zařízením SMT způsobit mechanickou vinětaci a účinně zvyšuje výtěžnost hromadné výroby pro zákazníky OEM fotoaparátů.

4. Specifikace zorného pole s úhlopříčkou 74 stupňů, 62 stupňů horizontálně a 33,5 stupňů vertikálně.Tento parametr úhlu je kalibrován pro skutečné bezpečnostní aplikace. 62stupňový horizontální pohled splňuje většinu požadavků na nástěnné monitorování pro kanceláře a maloobchody. Jeho svislý úhel přizpůsobuje standardní výšku instalace a zabraňuje plýtvání zdroji pixelů na nadbytečné ploše stropu nebo země.

5. Čočka s nízkým úhlem hlavního paprsku s CRA＜15 stupňů.To představuje jednu z klíčových konkurenčních výhod této komponenty mini ip kamery. Mnoho levných kompaktních objektivů má vysokou hodnotu CRA. Při spojení s běžnými snímači CMOS bude vysoká CRA produkovat barevný nádech rohů, pokles citlivosti a nerovnoměrný jas. Tento design objektivu, který je řízen pod úhlem pod 15 stupňů, výrazně snižuje takové optické vady.

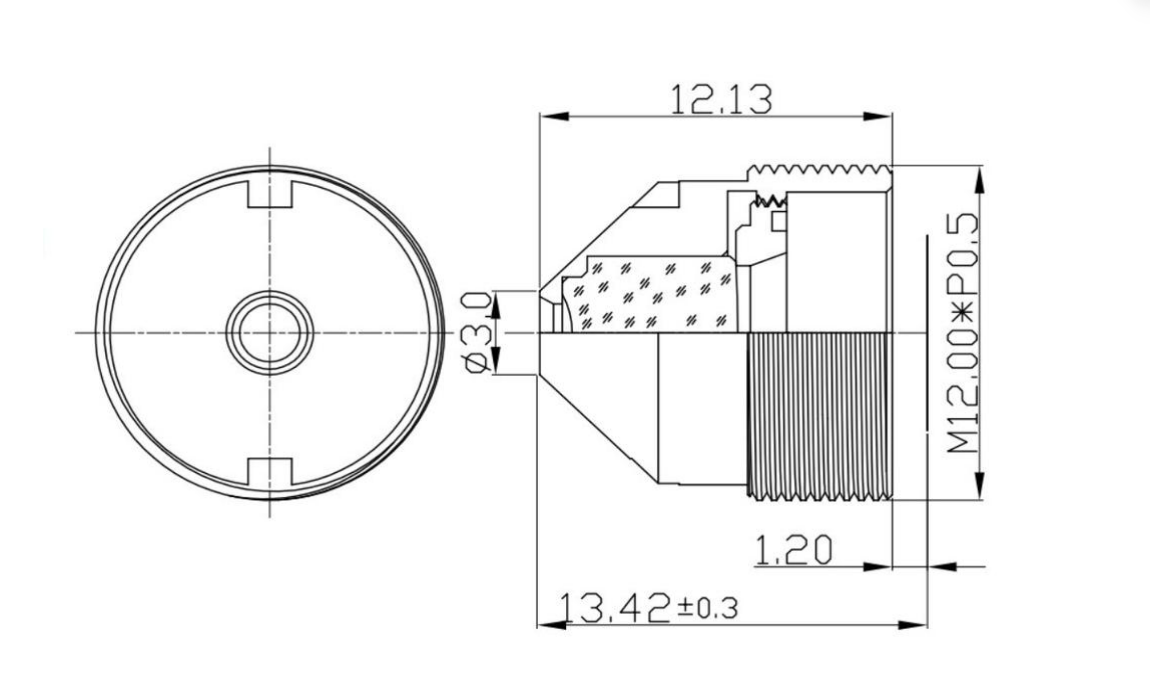

6. Mechanické specifikace pro čočku desky M7.TTL dosahuje 13,42±0,3 mm a BFL dosahuje 6,5±0,2 mm. Celková délka stopy a zadní ohnisková vzdálenost se řídí přísným řízením tolerance. Kompaktní celkové rozměry umožňují vysoce integrovaný design miniaturních modulů. Přesné mechanické tolerance poskytují konzistentní optický výkon po automatické montáži šroubováním pro hromadné objednávky OEM čoček bezpečnostní desky.

7. Index zkreslení a osvětlení.Zkreslení TV dosahuje -12,00 procent a relativní osvětlení dosahuje 58,0 procent. Úroveň zkreslení je upravena pro video sledování a zabraňuje nepřirozenému roztahování scény. Výkon objektivu s vysokým relativním osvětlením 58,0 procent udržuje správný jas v rozích obrazu a snižuje zátěž algoritmu ISP pro korekci tmavých okrajů.

Základní výkonnostní výhody optické technologie BOSHI

1. Sladěný design vyspělého 6,2mm objektivu s pevnou ohniskovou vzdáleností a pevnou světelností F2,6 přináší vyvážený optický výkon pro optiku pro sledování středního rozsahu. Objektiv zachovává stabilní výkon za jasných denních podmínek a zatemněného vnitřního prostředí. Dokáže plně odemknout zobrazovací schopnosti objektivu formátu 1/2,7 palce bez velké závislosti na softwarové korekci ISP.

2. Jako kompaktní miniaturní optika vybavená zvětšeným 7,0mm obrazovým kruhem poskytuje tato desková čočka M7 toleranci montážních chyb. Mírná odchylka polohy během montáže hromadného modulu nebude tvořit tmavé rohy obrazu a sníží poměr vadných produktů pro výrobce OEM fotoaparátů.

3. Přirozená vlastnost čočky s nízkým hlavním úhlem paprsku spolupracuje s vysokými indexy relativního osvětlení čočky. Produkt dosahuje příznivého jasu a konzistence barev od středu obrazu směrem k rohům. Efektivně řeší problémy se stínováním rohů a barevným posunem, které trápí mnoho konkurenčních komponent mini ip kamery.

4. Mechanická struktura je optimalizována pro automatizované postupy hromadné výroby. BOSHI Optical Technology implementuje kontrolu vzorkování zahrnující optické indexy a mechanické rozměry pro každou šarži čoček OEM bezpečnostní desky. U velkoobjemových projektů dohledu OEM a ODM lze zaručit stabilní výkon produktu.

5. Střední úroveň zkreslení televizoru a výkon okrajového osvětlení snižují požadavky na složitý algoritmus korekce obrazu. Kamery sestavené s tímto objektivem mohou vytvářet přirozené sledovací videozáznamy a šetřit výpočetní zdroje čipů pro další funkční moduly.

Scénáře cílové aplikace

1. Komerční vnitřní sledovací zařízení.To zahrnuje maloobchodní kamery proti krádeži, kancelářské monitorovací moduly a kompaktní IP kamery ve vstupní hale. Jako sledovací optika střední třídy se tato OEM čočka bezpečnostní desky dokonale hodí k čočce formátu 1/2,7 palce. Jedná se o kvalifikovanou součást mini ip kamery a zachycuje jasné detaily objektů a lidského těla pro středně velké veřejné zóny.

2. Bezpečnostní zařízení chytré domácnosti.Aplikační řada zahrnuje domácí Wi-Fi monitorovací kamery a moduly pomocných kamer pro vstup do budov. Tento deskový objektiv M7 využívá kompaktní miniaturní optiku a vlastnosti objektivu s nízkým hlavním úhlem paprsku a dokáže přizpůsobit hardware domácí kamery s omezeným vnitřním instalačním prostorem.

3. Mini vestavěné systémy vidění.Podporuje pomocné kamery pro řízení přístupu a moduly pro sběr malých snímků využívající rozhraní M7. Objektiv s pevnou ohniskovou vzdáleností 6,2 mm poskytuje vhodné zvětšení pro pozorování objektů na krátkou až střední vzdálenost.

4. Velkoobjemové projekty OEM sledovacích kamer.Platí pro sériově vyráběné analogové a IP bezpečnostní kamery. BOSHI Optical Technology dodává nákladově efektivní optické řešení. Tento objektiv s pevnou světelností F2,6 lze zabudovat do hotového hardwaru fotoaparátu pro globální značky bezpečnostních produktů.
