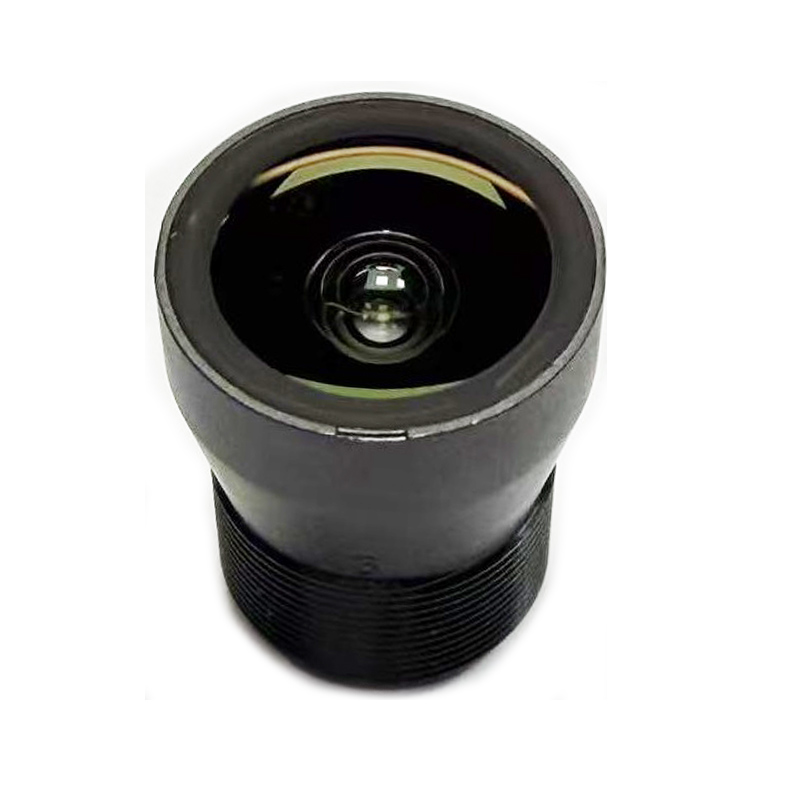

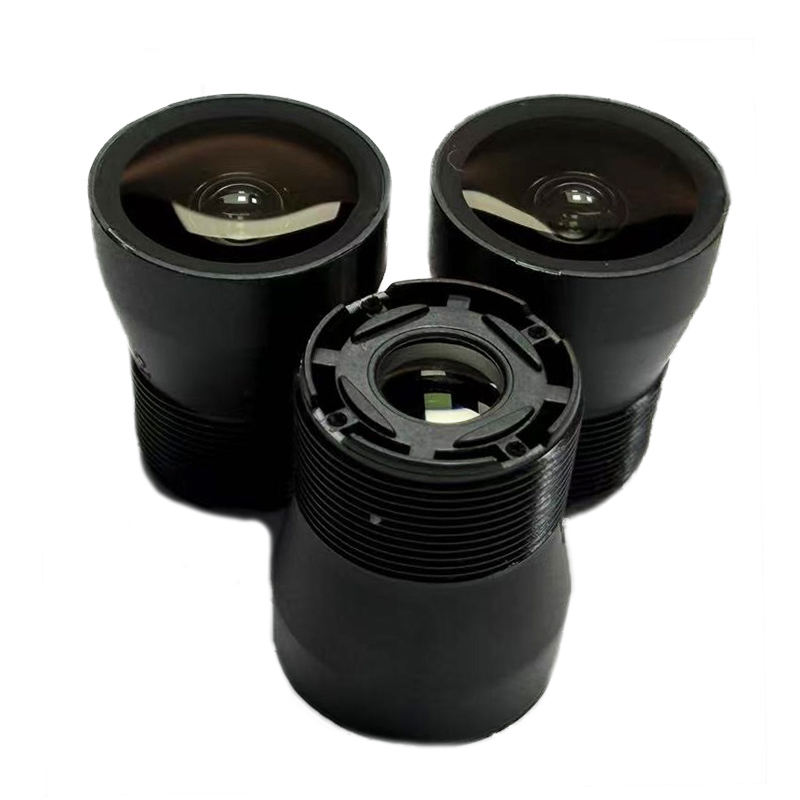

Objektiv M12 2,5 mm F2,0

Tento ultraširokoúhlý objektiv je navržen pro 1/2,7" obrazový snímač s ohniskovou vzdáleností 2,5 mm a clonou F2,0, která poskytuje úhlopříčné zorné pole až 153°. Tento M12 2,5 mm F2,0 mm, vyrobený společností ShangHai SILK Optical Technology CO., LTD, disponuje maximální optickou délkou obrazu Φ 6. 22,0±0,3 mm Širokoúhlý objektiv podporuje spolehlivý obrazový výstup s řízeným zkreslením televizoru ≤-24 % a relativním osvětlením ≥ 55 %, což zajišťuje jasný jas od středu k okraji Jeho standardní držák M12×P0.5 umožňuje snadnou montáž pro moduly s pracovní teplotou -20 °C~75 °C, přizpůsobení vnitřnímu a venkovnímu prostředí.

Odeslat dotaz

Popis výrobku

Stručný popis produktu

Tento ultraširokoúhlý objektiv je navržen pro 1/2,7” obrazový snímač s ohniskovou vzdáleností 2,5 mm a clonou F2,0 a poskytuje diagonální zorné pole až 153°. Tento kompaktní objektiv vyrobený společností ShangHai SILK Optical Technology CO., LTD má vyzrálý optický design s maximální délkou obrazu 09 mm a stabilní optickou délkou 0,2,2 mm a 0,6 mm Širokoúhlý objektiv podporuje spolehlivý obrazový výstup s řízeným zkreslením televizoru ≤-24 % a relativním osvětlením ≥55 %, což zajišťuje jasný jas od středu k okraji Jeho standardní držák M12×P0.5 umožňuje snadnou montáž pro moduly fotoaparátu Pracovní teplota pokrývá -20℃~75℃, přizpůsobuje se této ultra široké optické technologii LTD a LTD objektiv, což z něj činí nákladově efektivní volbu pro hromadnou výrobu vizuálních zařízení. Vyvažuje malé rozměry a široké pokrytí, ideální pro vícenásobné projekty strojového vidění a monitorování.

Podrobný popis produktu

Parametr

Tento deskový objektiv odpovídá 1/2,7” snímači s maximálním obrazovým kruhem Φ6,9 mm. Má 2,5 mm EFL, clonu F2,0 s tolerancí ±5 %, D/H/V FOV 153°/125°/66°. Vnější rozměr je Φ14,0×16,76 mm, celková optická délka 0,3,4 % osvětlení ≥55 %, úhel hlavního paprsku 13,2° Objektiv s pevným ohniskem využívá rozhraní M12×P0.5, pracuje v rozmezí -20 °C až 75 °C, ShangHai SILK Optical Technology CO., LTD přesně kalibruje každý optický parametr, aby byl u tohoto kompaktního objektivu zachován konzistentní dávkový výkon.

ŽÁDNÝ.	POLOŽKA	OBSAH
1	Pro senzor	1/2,7"
2	Maximální obrazový kruh	Φ6,9 mm
3	EFL	2,5 mm
4	F/NE	F2,0 ±5 %
5	( Zorné pole ) D	153°
6	( Zorné pole ) H	125°
7	( Zorné pole ) V	66°
8	Rozměr (mm)	Φ14,0 × 16,76
9	TV (TV Distortion)	≤-24 %
10	Relativní osvětlení	≥55 %
11	Hlavní Ray Angle	13,2°
12	Celková délka	22,0±0,3
13	Provozní teplota	-20℃~75℃
14	Živel	1G4P
15	Mount	M12 x P0,5

Výkonové výhody

Ultra širokoúhlý objektiv nabízí ultra velké úhlopříčné zorné pole pro zachycení větší oblasti scény, čímž se snižuje požadovaný počet kamer pro plné pokrytí. Velká clona F2,0 zlepšuje příjem světla a podporuje zobrazování za špatných světelných podmínek. Relativní osvětlení ≥55 % potlačuje tmavé rohy a zajišťuje jednotný jas obrazu. Konstrukce konstrukce zajišťuje stabilní optický výkon v širokém teplotním rozsahu a odolává vlivu tepelné roztažnosti. Tento zobrazovací objektiv má kompaktní obrys pro integraci modulu minikamery. Řízené zkreslení vyvažuje širokoúhlé snímání a rozpoznatelný obsah obrazu. ShangHai SILK Optical Technology CO., LTD zavádí přísnou optickou kontrolu pro každou jednotku CCTV čoček, aby byla zaručena dlouhodobá spolehlivost.

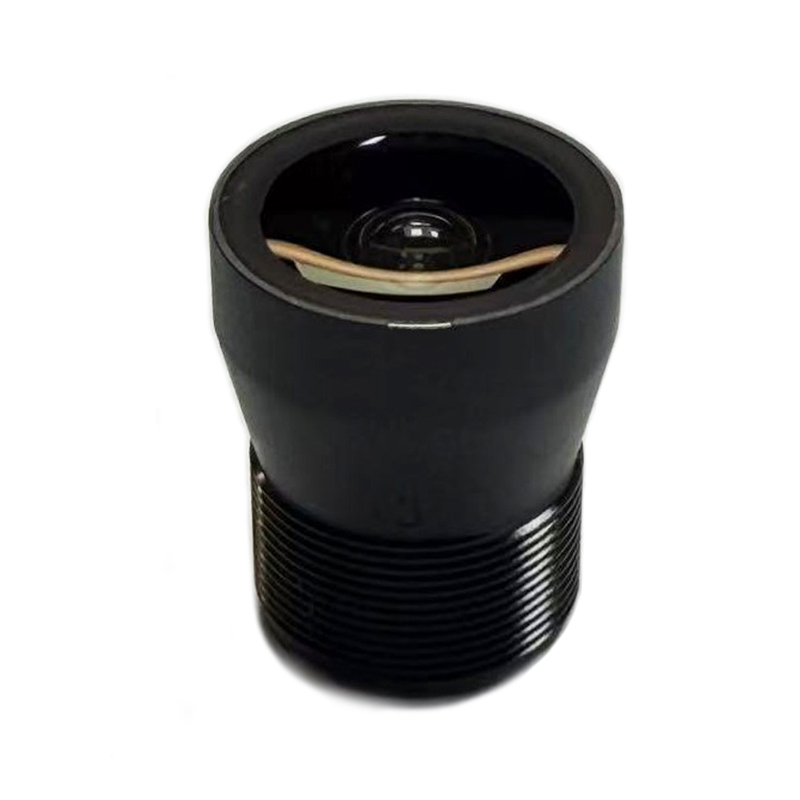

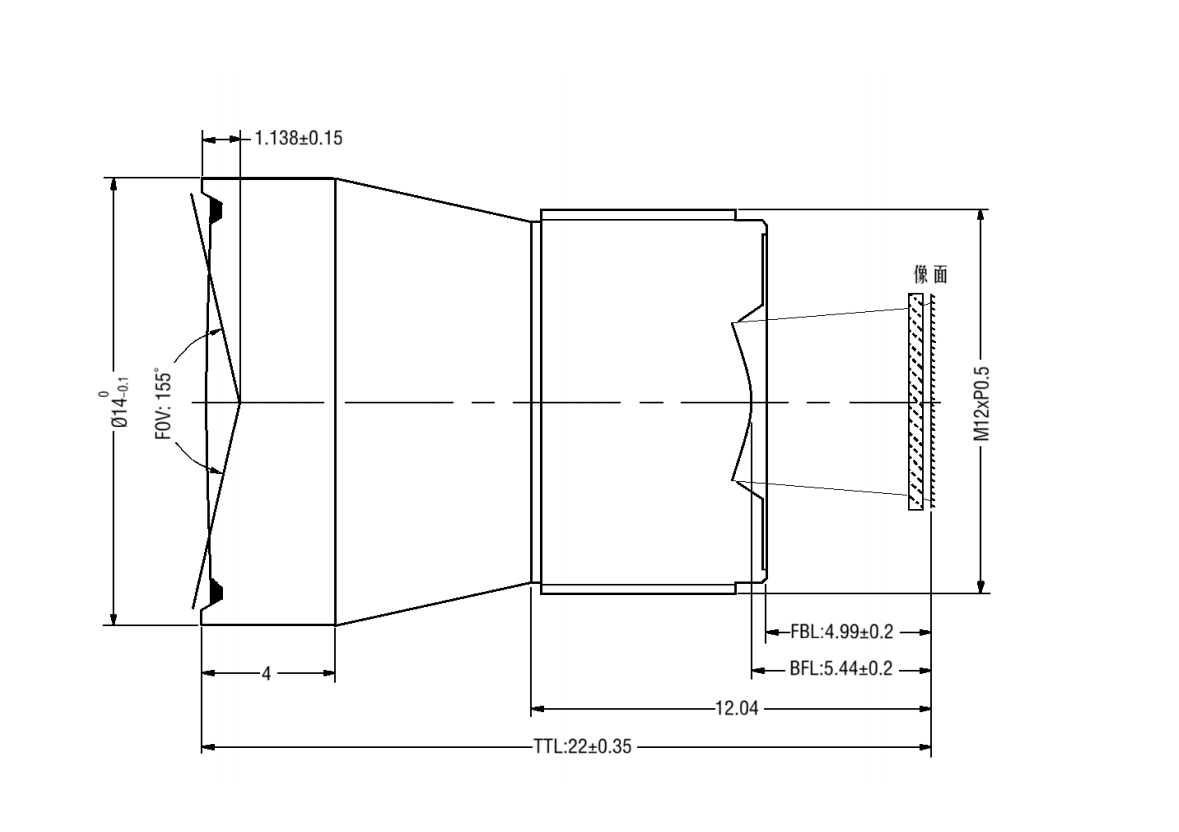

M12 2.5mm F2.0 Lens

Oblast použití

Širokoúhlý objektiv se hodí pro různé obrazové scénáře. U systémů vozidel tato desková čočka funguje pro kamery s prostorovým zobrazením a monitorováním interiéru. V bezpečnostním průmyslu slouží CCTV monitorování, inteligentní domácí kamery a vizuální moduly zvonků. Tato čočka s pevným ohniskem platí také pro průmyslové strojové vidění, vizuální zařízení IoT a malá inteligentní rozpoznávací zařízení. Kompaktní objektiv lze integrovat do miniaturních kamerových modulů tam, kde je omezený prostor. ShangHai SILK Optical Technology CO., LTD poskytuje přizpůsobitelné služby optického ladění pro tuto zobrazovací čočku, aby splňovala speciální požadavky různých projektů čoček vozidel a vizuálních systémů.
