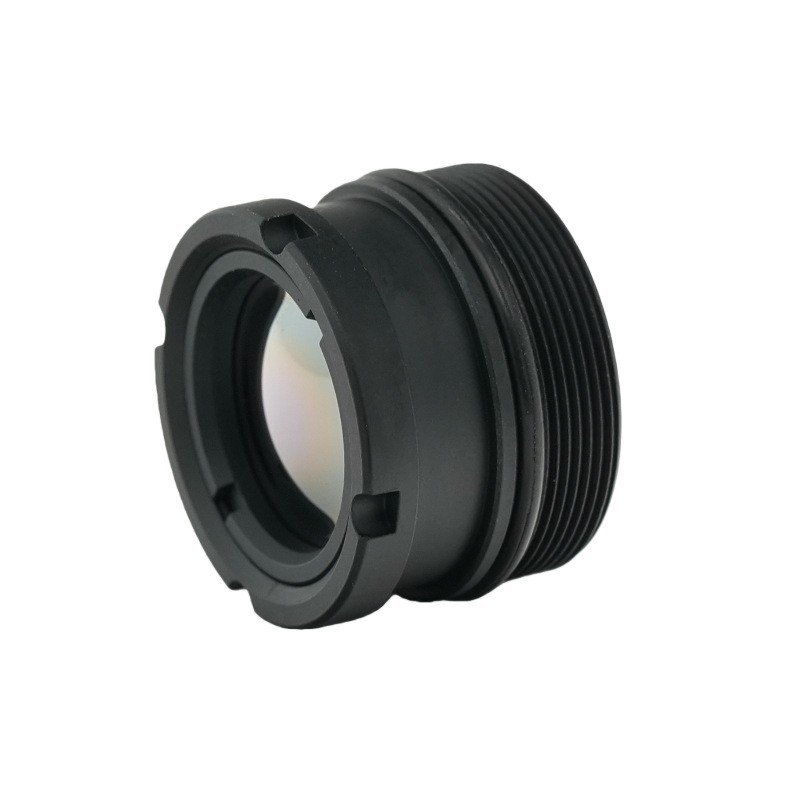

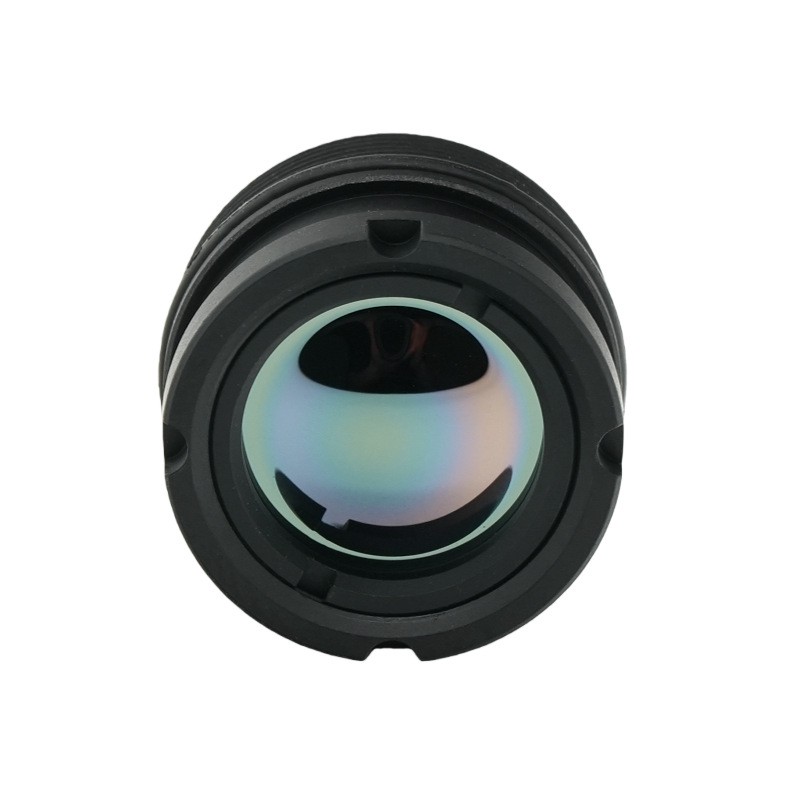

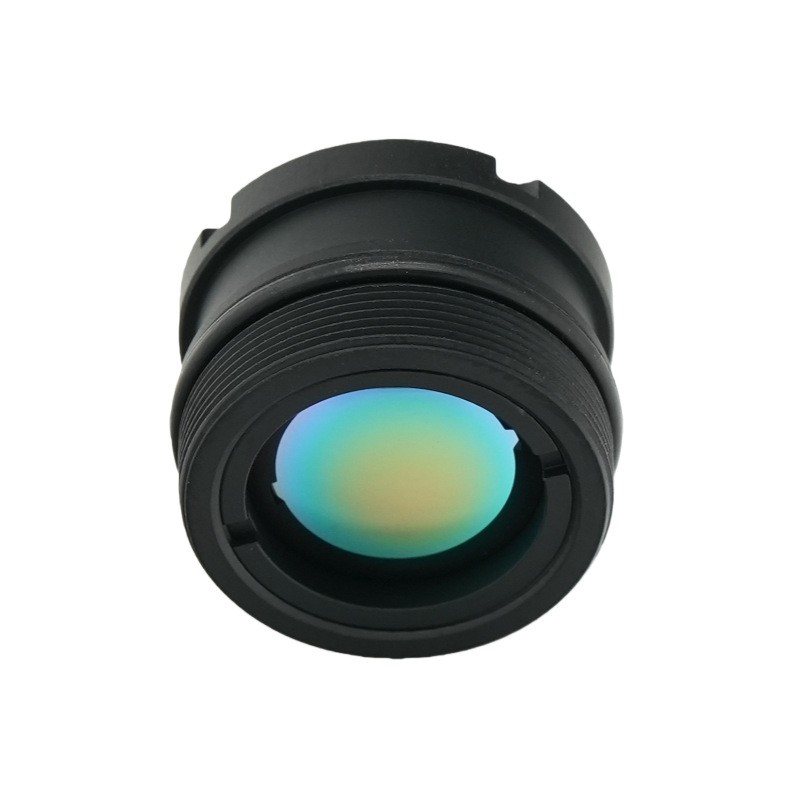

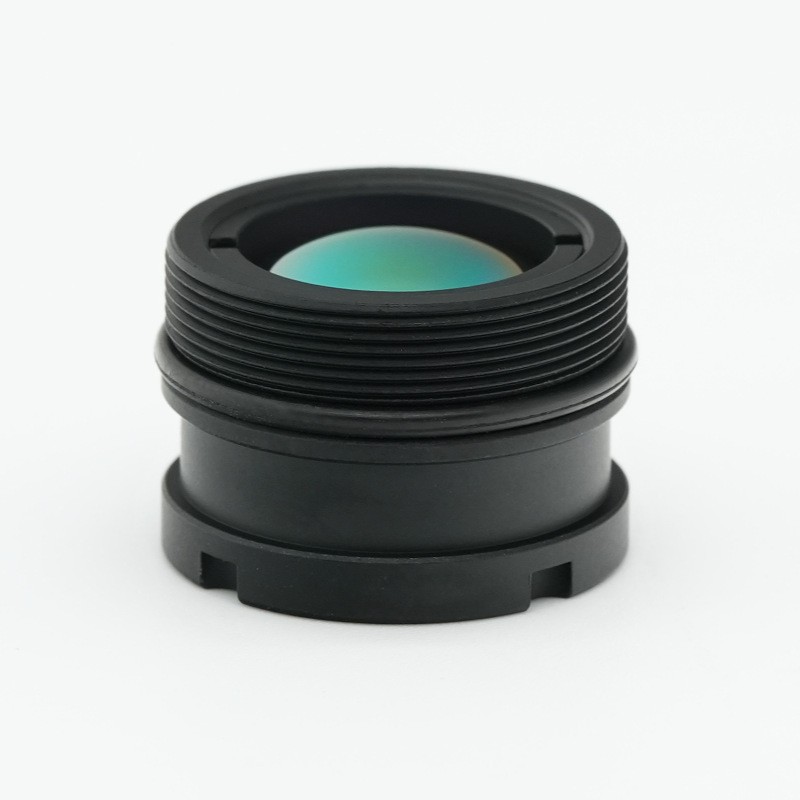

Termovizní čočka s ohniskovou vzdáleností 9,1 mm

Stručný popis produktu

Tato prémiová dlouhovlnná infračervená čočka vyrobená optickou technologií BOSHI poskytuje vynikající zobrazovací výkon jako špičkové řešení nechlazené tepelné čočky. Tentotermovizní čočkamá ohniskovou vzdálenost 9,1 mm spolu s ultra velkou světelností F1,0 a dobře se spáruje s detektorem 640 × 512 s roztečí pixelů 12 μm. Je vybaven HD povlakem a krytím IP67 pro přední optický prvek, dosahuje vysoké propustnosti v pracovním vlnovém pásmu 8‑12μm. Kompaktní bajonet M17×0,5 podporuje rozsah ostření od 3 metrů do nekonečna. Udržuje stabilní optický výstup v teplotním rozsahu -40℃ až +80℃ a přináší vysoké relativní osvětlení spolu s řízeným zkreslením. Vyhovuje nasazení v terénu za každého počasí a slouží jako ideální optické jádro pro kompaktní přenosná termokamerová zařízení pokrývající průmyslové monitorování i scénáře bezpečnostních inspekcí.

Podrobný popis produktu

Parametr

1. Parametry optického výkonu. Tento dlouhovlnný infračervený objektiv využívá ohniskovou vzdálenost 9,1 mm a clonové číslo F1,0. Jeho pracovní vlnová délka spadá do standardního dlouhovlnného infračerveného vlnového pásma 8-12μm. Diagonální zorné pole dosahuje 62,4 stupňů, horizontální zorné pole dosahuje 48,1 stupňů a vertikální zorné pole dosahuje 38,5 stupňů. Taková konfigurace zorného pole poskytuje této termovizní čočce výkonnou širokoúhlou pozorovací kapacitu. Konstrukce s velkou aperturou pomáhá shromáždit dostatečné infračervené záření za složitých okolních podmínek.

2. Parametry přizpůsobení detektoru. Optická technologie BOSHI optimalizuje tuto nechlazenou termální čočku pro detektor 640×512 s roztečí pixelů 12μm. Optická struktura odpovídá běžným kompaktním modulům tepelných senzorů na trhu. Optická stopa se zarovná s cílovým povrchem detektoru tak, aby poskytla plnou vůli výkonu rozlišení detektoru a zabránila vinětaci obrazu nebo plýtvání rozlišením způsobenému nesouladem.

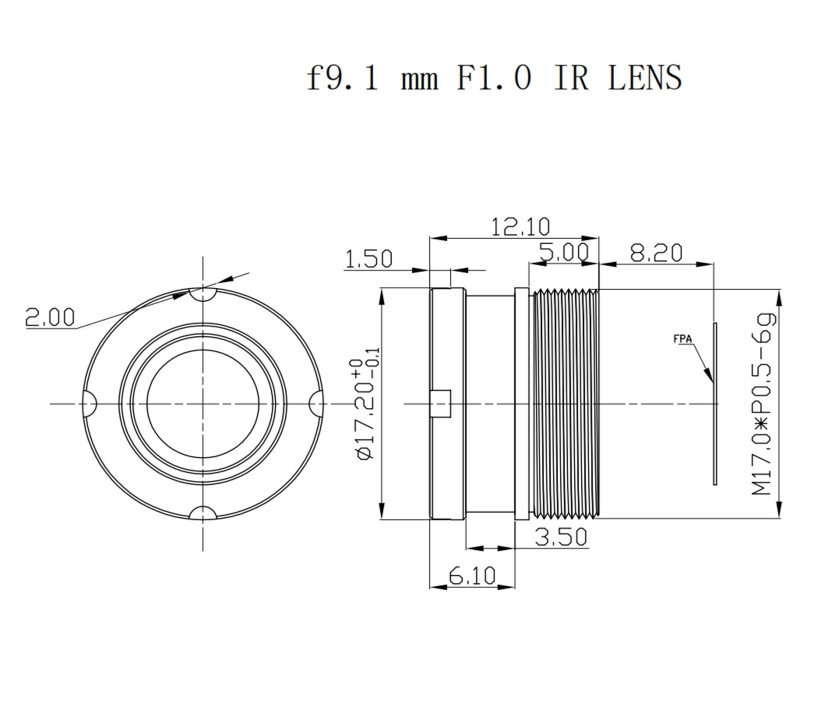

3.Mechanické a environmentální parametry. Výrobek používá závitové uchycení M17×0,5 pro realizaci pohodlné mechanické montáže. Dosah ostření pokrývá 3 metry až nekonečno a splňuje požadavky na detekci cílů na blízko i na dálku. Provozní teplota se pohybuje od -40 ℃ do +80 ℃ pro přizpůsobení různým extrémním klimatickým podmínkám. Přední optický člen dosahuje stupně krytí IP67, aby odolal vnikání prachu a vody z vnějšího prostředí.

4. Metriky optické kvality. Optická propustnost tohototermovizní čočkadosahuje minimálně 90 procent. Relativní osvětlení zůstává nad 84 procenty a hodnota zkreslení pod zápornými 10 procenty. Exponované optické povrchy jsou zpracovány HD povlakem. Vysoká propustnost snižuje ztráty infračerveného signálu. Dobré relativní osvětlení zaručuje rovnoměrné rozložení jasu pro celoobrazovkový obraz. Řízené zkreslení potlačuje deformaci obrazu v širokoúhlém zorném poli.

Výkonové výhody

1.Výhoda ultra velké světelnosti F1.0. Velká světelnost F1,0 této dlouhovlnné infračervené čočky shromažďuje více energie infračerveného záření. V pracovních prostředích s nízkou teplotou a nízkou intenzitou záření se citlivost zobrazení výrazně zlepšila a efektivní detekční vzdálenost je dále podporována. Optická technologie BOSHI provádí opakovanou optickou simulaci struktury apertury, aby vyvážila kapacitu příjmu světla a výkon kontroly aberace.

2.Výhoda vysoké propustnosti a HD povlaku. HD povlak aplikovaný na exponované povrchy přináší více než 90 procent optické propustnosti pro tuto nechlazenou termální čočku. Potahová vrstva účinně omezuje efekt odrazu povrchu. Zvýší se kontrast obrazu a sníží se interference s duchy. Během procesu přenosu se ztratí méně infračervené energie a zvýší se platný infračervený signál vstupující do detektoru.

3.Výhoda vynikajícího osvětlení okrajů. Relativní osvětlení vyšší než 84 procent zajišťuje výkon jasu i v celém snímku. Mnoho širokoúhlých termovizních čoček trpí zjevným fenoménem tmavých rohů na okrajích rámečku. Tato termovizní čočka překonává takovou vadu optimalizací optického uspořádání a zaručuje jasné detaily pro okrajovou pozorovací oblast.

4. Přední vodotěsná konstrukční výhoda IP67. Přední optický člen dosahuje standardu krytí IP67. Prach a stříkající voda nemohou ovlivnit vnitřní optické součásti. Uživatelé mohou tuto čočku nasadit pro venkovní použití za každého počasí, aniž by museli konfigurovat další ochranná pouzdra. Konstrukční řešení snižuje náklady na systémovou integraci koncových zařízení termokamer.

5.Výhoda široké adaptability na teplotu. Tato dlouhovlnná infračervená čočka udržuje stabilní zobrazovací výkon od -40 ℃ do +80 ℃. Produkt zavádí účinný mechanismus potlačení tepelného rozostření. Když se okolní teplota drasticky změní, rozsah tepelného rozostření zůstává na nízké úrovni. U přístrojů vybavených touto nechlazenou termální čočkou již není nutné časté ruční přeostřování.

6. Výhoda kompaktního rozhraní M17×0,5. Závitová montáž M17×0,5 má malý montážní prostor. Přináší velké pohodlí pro integrační práci miniaturních termokamer, zařízení pro užitečné zatížení dronů a ručních tepelných zařízení. Objem a hmotnost koncového produktu lze dobře ovládat, zatímco optický výkon je vyhrazen.

Oblast použití

1. Scénáře zabezpečení a perimetru. Tato termovizní čočka se hodí pro venkovní ochranu hranic, monitorování továrního obvodu a úkoly včasného varování na bezobslužném místě. Dokáže detekovat cíle vetřelců za úplné tmy.Optika BOSHITechnologie shromažďuje bohaté zkušenosti s projekty pro vývoj objektivů zaměřených na zabezpečení. Tato dlouhovlnná infračervená čočka funguje jako základní optická součást mnoha perimetrických termokamer s včasným varováním.

2. Scénáře průmyslové prediktivní údržby. Vybavené touto nechlazenou termální čočkou dokončuje vybavení termokamery tepelnou inspekci elektrického zařízení, monitorování teploty potrubí a diagnostiku mechanického přehřátí. Zaměstnanci mohou předem odhalit skryté riziko zařízení prostřednictvím údajů o rozložení teploty zachycených touto termovizní čočkou, aby bylo možné realizovat prediktivní údržbu a snížit neočekávané ztráty při vypínání.

3. Scénáře užitečného zatížení bezpilotních vzdušných prostředků. Tato dlouhovlnná infračervená čočka slouží k leteckému tepelnému průzkumu, prevenci lesních požárů a pátracím a záchranným misím. Kompaktní bajonet M17×0,5 pomáhá objektivu přizpůsobit omezený instalační prostor užitečného zatížení dronu. Krytí IP67 umožňuje stabilní provoz ve venkovním pracovním prostředí s anténou. Funkce širokého zorného pole podporuje skenování pozemní oblasti s velkým dosahem.

4. Scénáře ručního termovizního zařízení. Tato termovizní čočka je použitelná pro přenosné hasičské termokamery, nouzové záchranné vybavení a nástroje pro detekci energetických ztrát budov. Ruční zařízení kladou přísné požadavky na objem a hmotnost komponent. Kompaktně strukturovaná nechlazená termální čočka odpovídá myšlence designu ručního produktu a nabízí spolehlivý tepelný zobrazovací výstup pro operátory v terénu.

5. Scénáře termovize namontované na vozidle. Tato dlouhovlnná infračervená čočka podporuje funkci automobilového nočního vidění a pomocné zobrazování při jízdě v terénu. Poskytuje platný obrazový výstup při jízdě v úplné tmě a pomáhá řidičům identifikovat překážky na silnici a potenciální nebezpečí při řízení v noci. Stupeň krytí IP67 se dokáže vyrovnat se složitými povětrnostními podmínkami během jízdy vozidla.

6. Scénáře pozorování volně žijících živočichů a životního prostředí. Tato termovizní čočka podporuje sledování zvířecí populace, včasné varování před požáry a venkovní ekologický výzkum. Zachycuje signál tepelného záření volně žijících zvířat bez dodatečného zdroje světla. Objektiv funguje stabilně v otevřeném divokém prostředí s podporou ochrany IP67 a široké teplotní adaptability.
