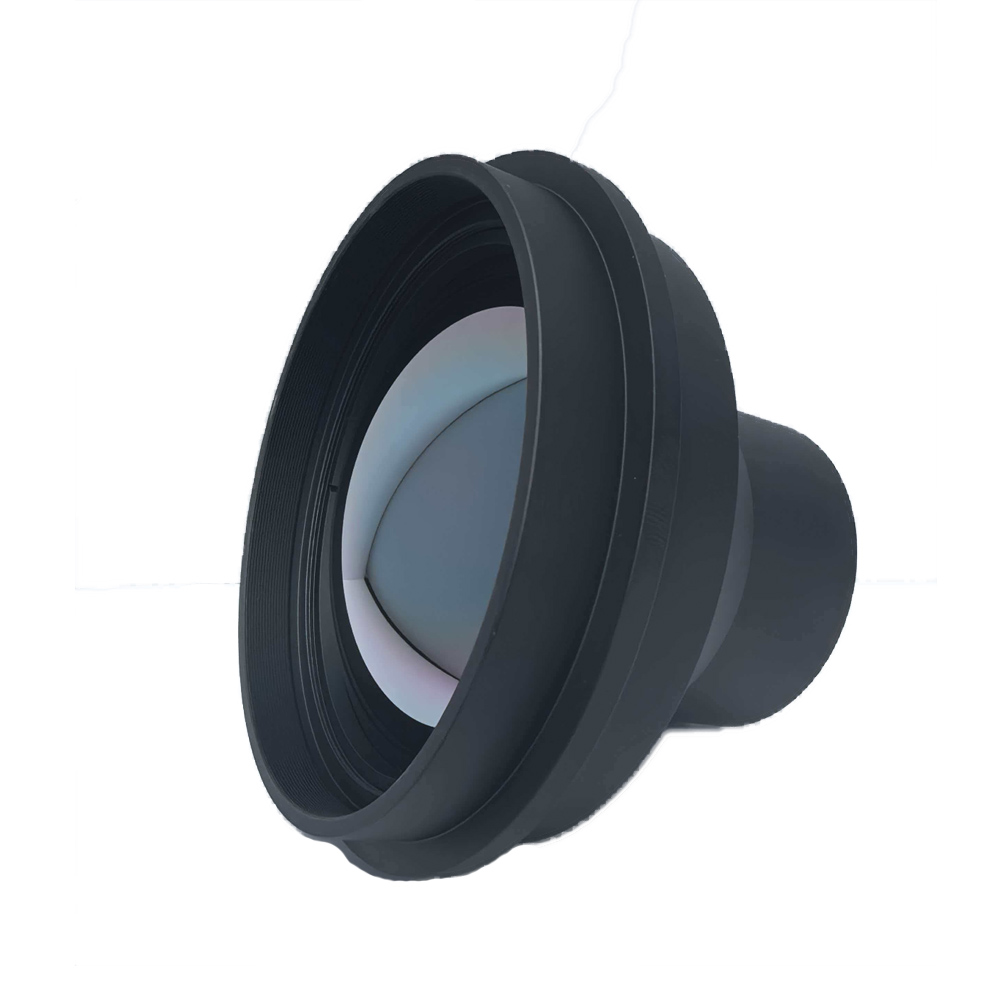

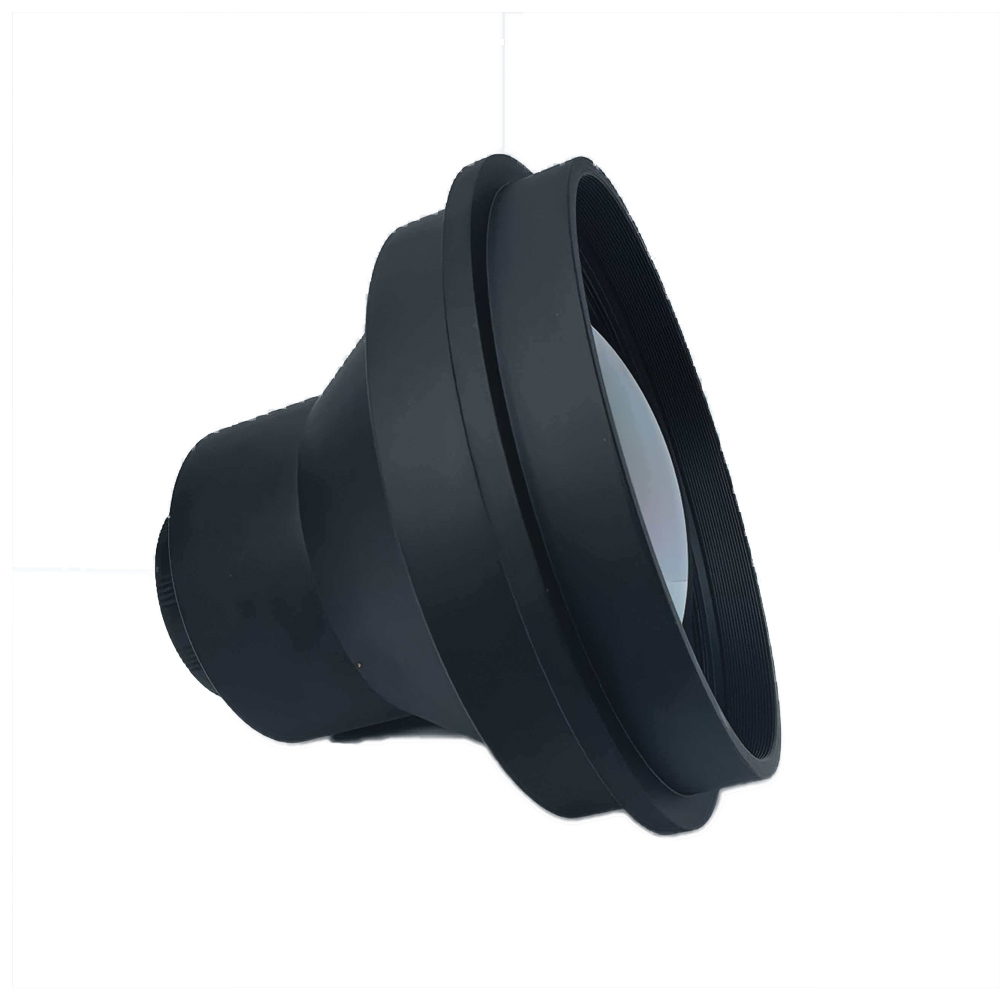

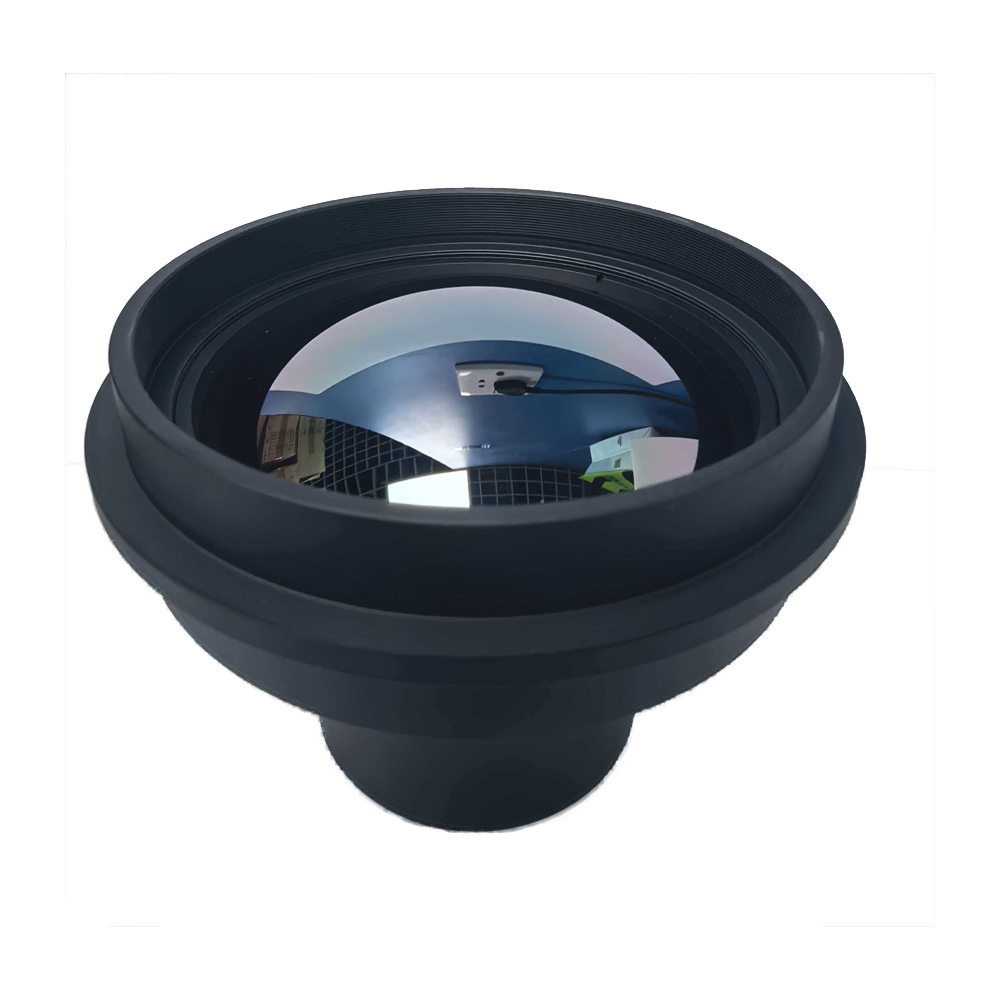

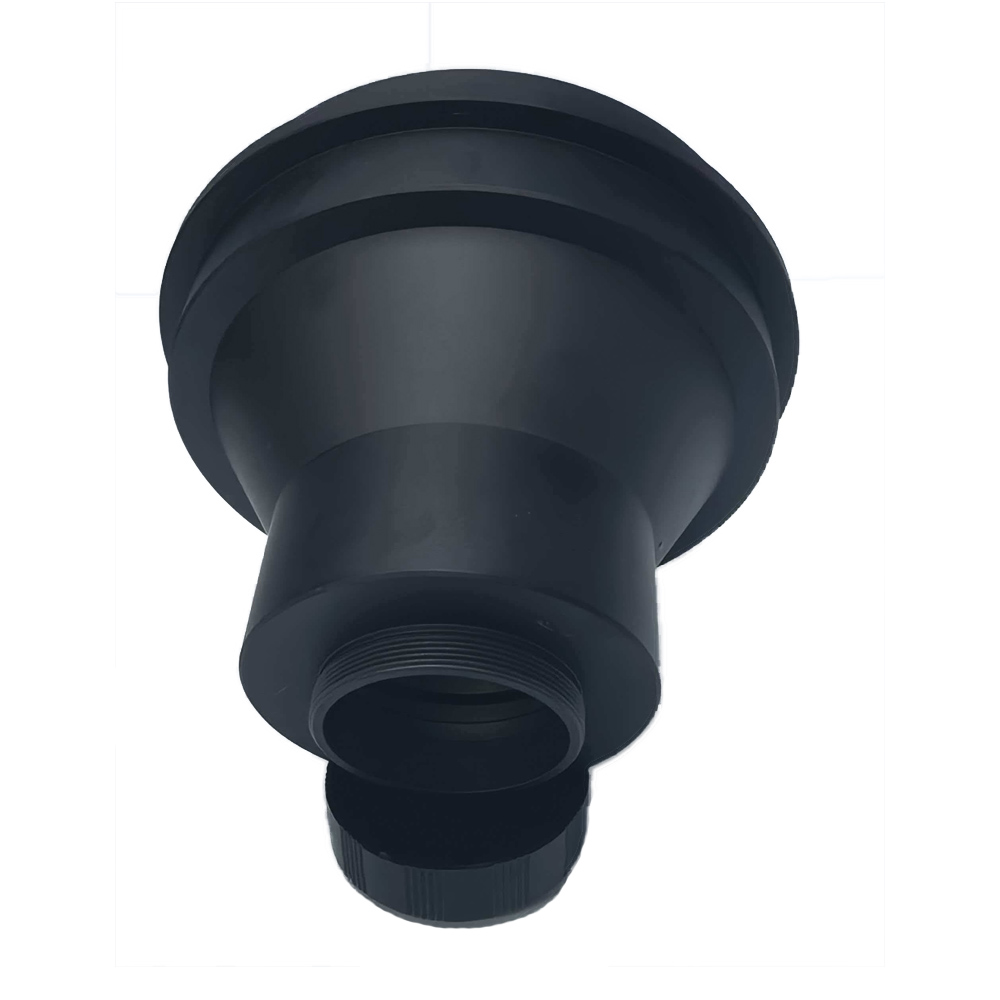

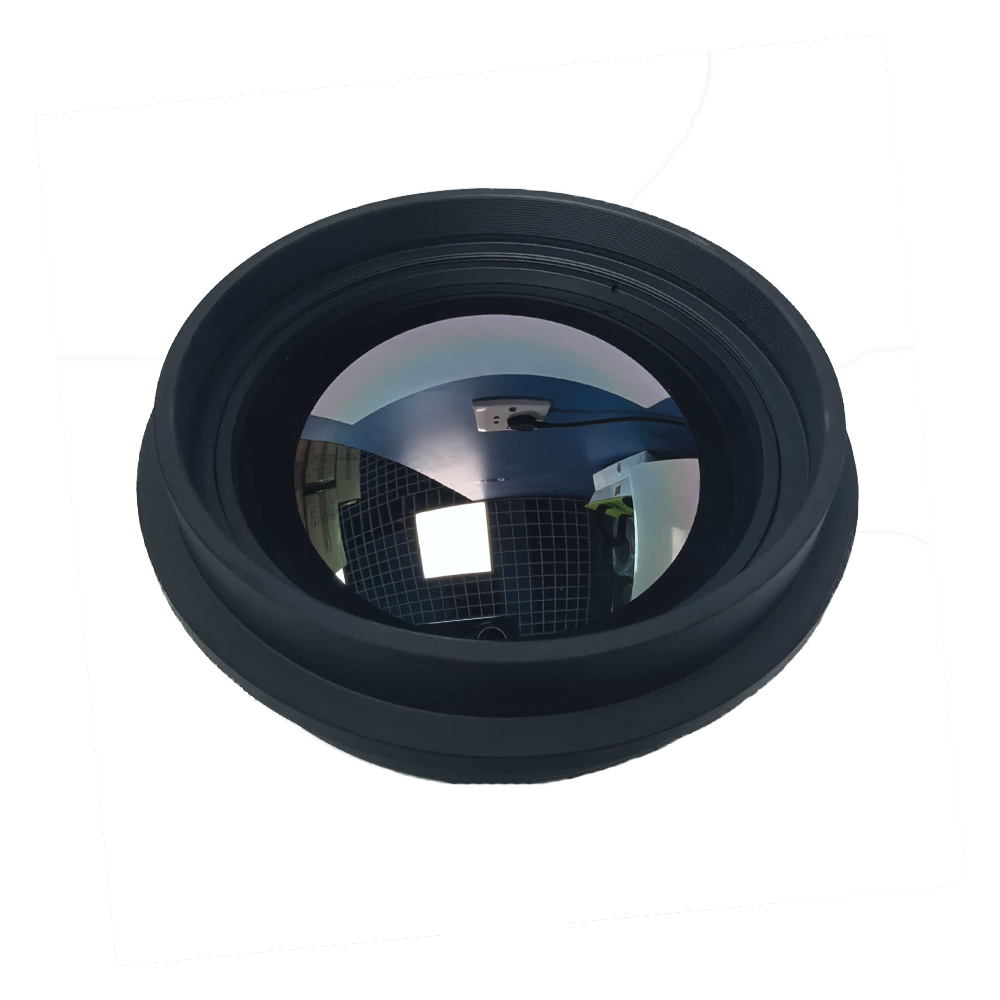

75mm termovizní čočka

Stručný popis produktu

Tato vysoce výkonná 75mm termovizní čočka byla vyvinuta a vyrobena společnostíShangHai SILK Optical Technology CO., LTD,optimalizované pro 640×512, 17μm infračervené detektory, aby poskytovaly ostrý dlouhovlnný infračervený obrazový výstup. Tato atermální čočka F1.0 s designem s velkou světelností F1.0 realizuje spolehlivou optickou atermalizaci bez dalších elektrických zaostřovacích částí a udržuje stabilní kvalitu obrazu v extrémním pracovním prostředí -40 °C ~ +80 °C.

Díky povrchové úpravě HD exponované optiky, vysoké propustnosti až 88 % a relativnímu osvětlení přes 96 % obnovuje tato infračervená čočka rovnoměrný jas v celém zorném poli, zatímco nízké zkreslení 0,85 % minimalizuje geometrické odchylky obrazu. Mechanický držák M34×0,75 zajišťuje rychlou a stabilní montáž a IP67 voděodolnost předního prvku přináší solidní odolnost proti prachu a vlhkosti. Kompaktní strukturovaná termovizní čočka váží pouze cca 475 g a hodí se k integraci do různých infračervených pozorovacích zařízení. ShangHai SILK Optical Technology CO., LTD přísně kontroluje každý výrobní postup, díky čemuž je tato infračervená čočka spolehlivým optickým jádrem pro venkovní tepelné pozorování a monitorování.

Podrobný popis produktu

Analýza parametrů

Ohnisková vzdálenost a clona:Ohnisková vzdálenost 75 mm spárovaná s velkou clonou F1,0. Větší clona shromažďuje více infračerveného záření, což výrazně zlepšuje poměr signálu k šumu pro snímání infračerveného záření v horších podmínkách.

Kompatibilita detektoru:Dokonale odpovídá 640×512,17μm nechlazeným infračerveným detektorům a poskytuje zorné pole 8,3°(H) × 6,6°(V) pro pozorování na středně dlouhé vzdálenosti.

Optická struktura:Přijímá design optické atermalizace, eliminuje tepelné rozostření způsobené širokým teplotním výkyvem, není potřeba žádný motoricky poháněný zaostřovací mechanismus.

Optický povlak a optoindex:HD exponovaný povrch optiky přináší 88% propustnost; relativní osvětlení＞96% zajišťuje jednotný jas obrazu; zkreslení řízené na pouhých 0,85 % pro zobrazení věrné scéně.

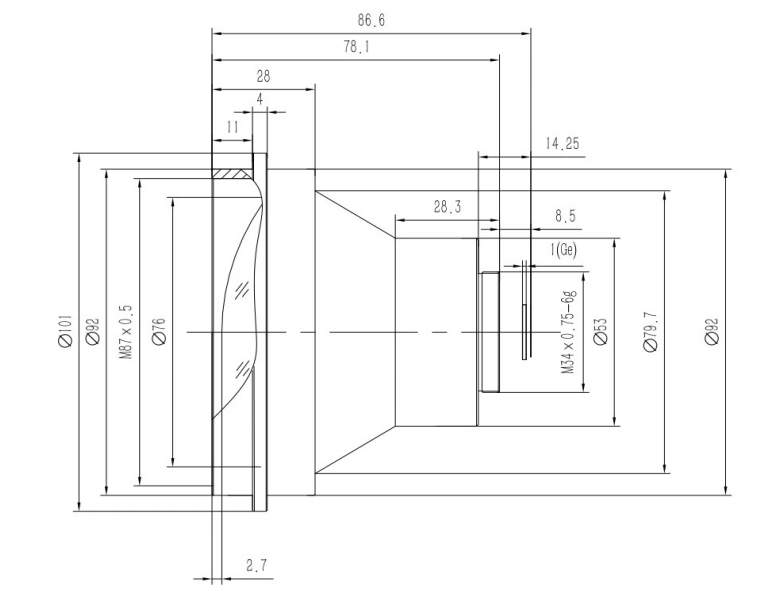

Mechanické a ekologické:Standardní držák M34×0,75 pro snadnou instalaci; Krytí předního prvku IP67; provozní teplota -40℃~+80℃; čistá hmotnost ~475 g pro lehkou integraci do systému.

Výkonové výhody

Stabilní atermální zobrazování:Tato termovizní čočka využívá pasivní optickou atermalizační technologii od ShangHai SILK Optical Technology CO., LTD. Udržuje ostré zaostření od -40 ℃ do +80 ℃, zabraňuje riziku selhání elektronického ostření, snižuje spotřebu energie celého systému a míru mechanických poruch.

Špičkový optický výkon:Vysoce propustná vrstva na této infračervené čočce zaručuje dostatečný příkon infračervené energie. Více než 96 % relativního osvětlení zabraňuje tmavým rohům; ultra nízké zkreslení 0,85 % zabraňuje deformaci tvaru cíle pro přesné měření a rozpoznání cíle.

Robustní přizpůsobivost prostředí:Vodotěsná třída předního prvku IP67 chrání jádro objektivu před prachem, deštěm a stříkající vodou. Pevná konstrukce této atermální čočky F1.0 se přizpůsobí drsnému venkovnímu klimatu.

Pohodlná integrace systému:Standardizované rozhraní M34×0,75 podporuje rychlou mechanickou montáž. Lehká konstrukce s hmotností 475 g snižuje zatížení užitečného zatížení u palubního, vzdušného a přenosného infračerveného zařízení.

Spolehlivá kvalita výroby:ShangHai SILK Optical Technology CO., LTD dokončuje optický design, sestavování čoček a kalibraci výkonu ve firmě, každá 17μm čočka detektoru prochází před dodáním přísným teplotním cyklem a optickou kontrolou.

Aplikační pole

Zabezpečení hranic a perimetru:Tato termovizní čočka se hodí k pevným termovizním kamerám pro výstrahu na velké vzdálenosti, která detekuje narušitele ve dne i v noci v naprosté tmě.

Tepelné pozorování ve vozidle:Atermální čočka F1.0 slouží pro palubní infračervené monitorovací systémy, které provádějí detekci nebezpečí na silnici za špatného počasí, jako je mlha a noc.

Užitečné zatížení bezpilotního systému:Tato vysoce výkonná infračervená čočka jako základní optická součást infračerveného modulu UAV podporuje hlídky na střední vzdálenosti, včasné varování před lesními požáry a sledování volně žijících zvířat.

Průmyslová teplotní kontrola:Spojte se s infračerveným detektorem 640×512 pro stínění teploty elektrických zařízení, monitorování stavu pece ve scénářích těžkého průmyslu.

Přenosná tepelná pozorovací zařízení:Tato 17μm detekční čočka je integrována do ručních termálních monokulárů pro vyhledávání a záchrany, venkovní polní operace za komplikovaného počasí.
