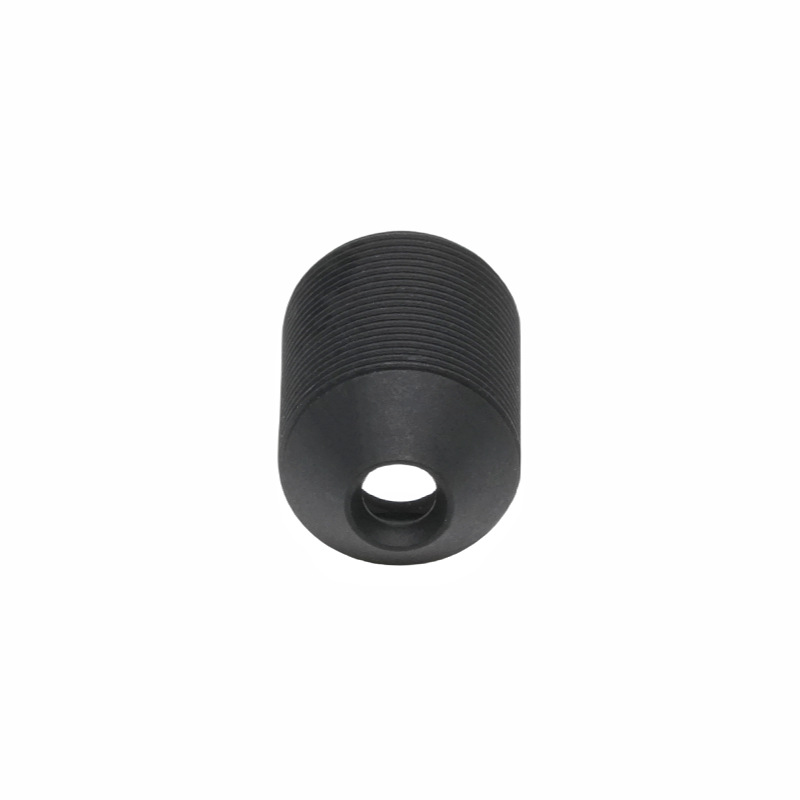

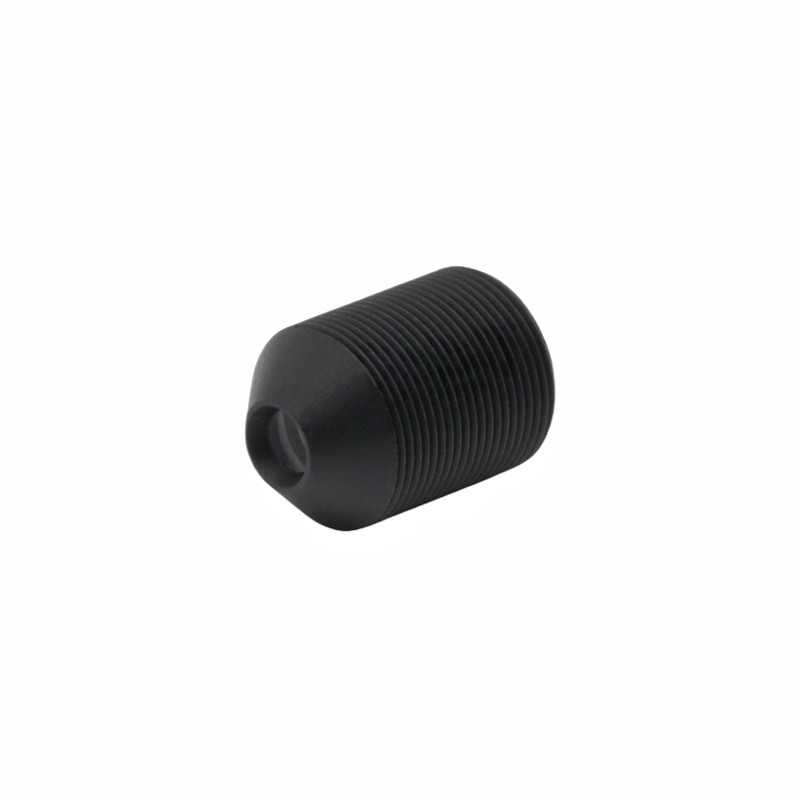

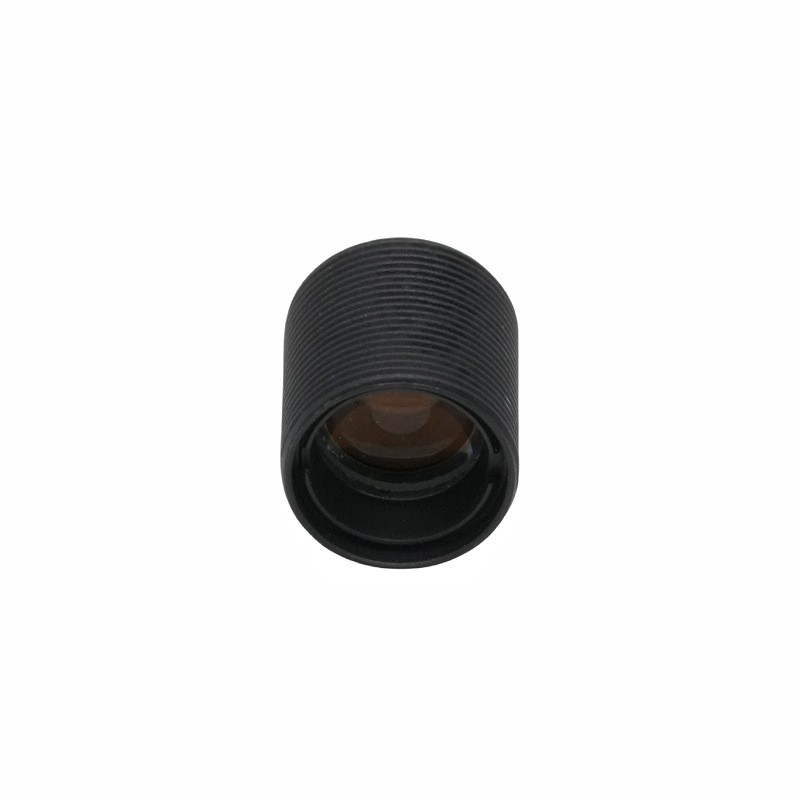

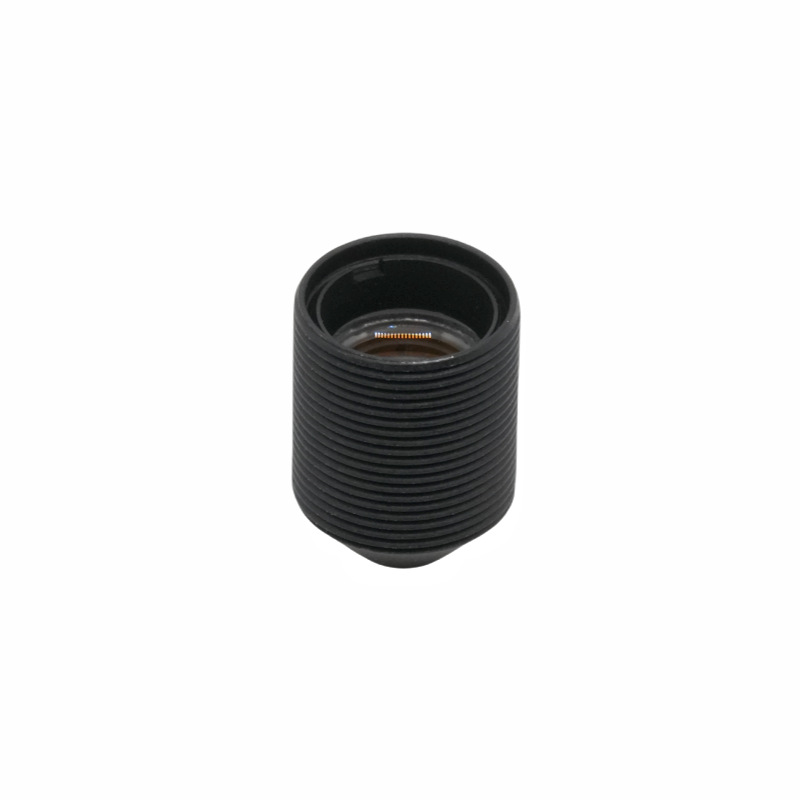

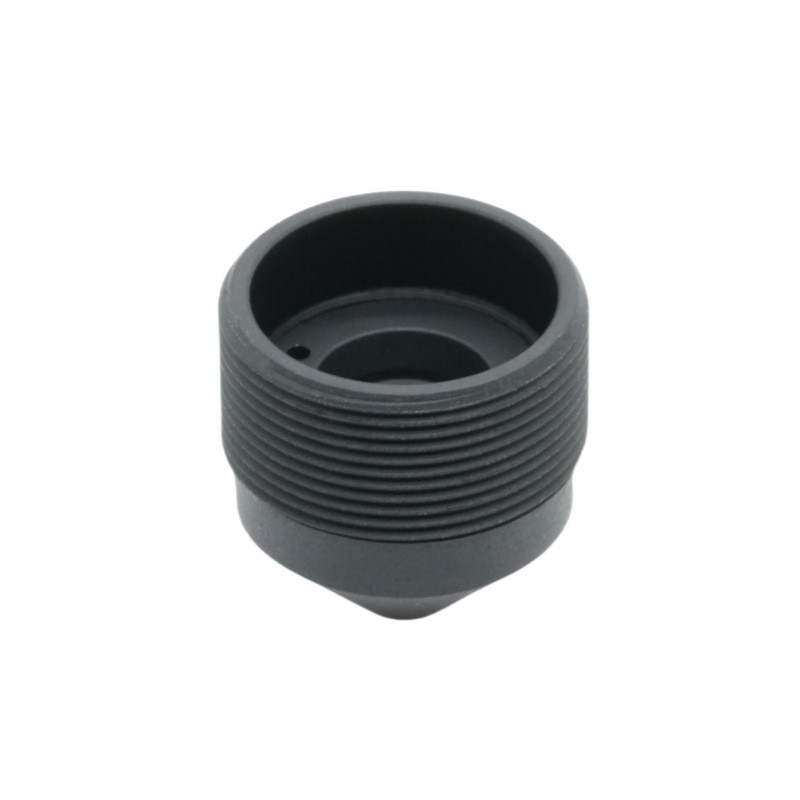

Čočka s kuželovým kuželem 6,2 mm

Stručný popis produktu

ShangHai SILK Optical Technology CO., LTD nabízí objektiv M7, kompaktní optický objektiv zkonstruovaný pro integraci objektivu malého formátu fotoaparátu s 1/2,7" obrazovými snímači. Tento 6,2mm objektiv s pevnou ohniskovou vzdáleností využívá konstrukci sestavy objektivů se 4 skupinami a poskytuje vyvážený obrazový výkon pro miniaturní hardware fotoaparátu. Může se pochlubit maximálním obrazovým kruhem 7 mm s úhlopříčkou Ø470 miniaturního objektivu. zorné pole pro zachycení dostatečného pokrytí scény Jako nízká CRA čočka s úhlem hlavního paprsku pod 15° se dokonale hodí k běžným snímačům CMOS a snižuje riziko vinětace, ve spojení s 58,0 % vysokým relativním osvětlením pro udržení jednotného jasu v celém rámečku Tato sledovací optická čočka je postavena na kompaktním bajonetu M7 a vyznačuje se krátkou celkovou délkou pouzdra 2 ± 0,5mm-straně-zařízení. Tato kompaktní optická čočka, vyrobená společností ShangHai SILK Optical Technology CO., LTD, prochází přísným optickým testováním, aby byl zaručen konzistentní výstup pro sériově vyráběná zařízení pro integrované vidění.

Podrobný popis produktu

1. Analýza parametrů

- Ohniskový výkon: Tento 6,2mm objektiv s pevnou ohniskovou vzdáleností poskytuje efektivní ohniskovou vzdálenost 6,2 ± 5 % mm, s clonou F/NO 2,6 ± 5 % a vyrovnává příjem světla a hloubku ostrosti pro každodenní obrazové scénáře uvnitř i venku.

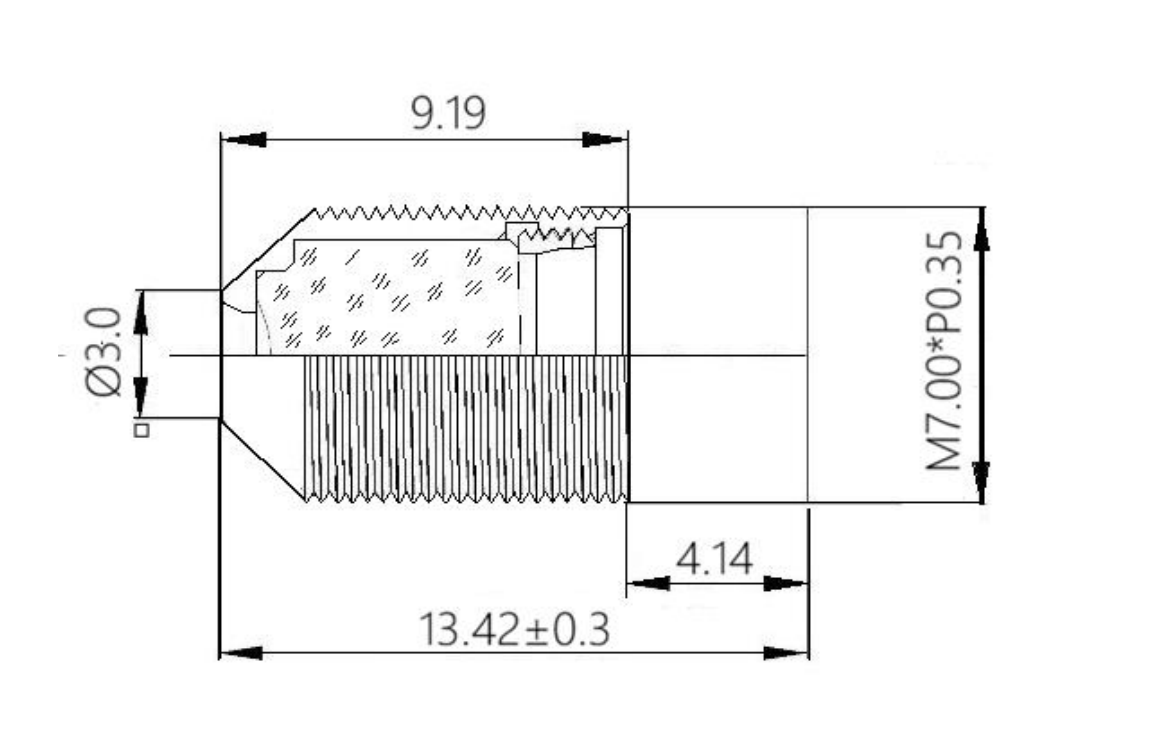

- Mechanický rozměr: Celková TTL dosahuje 13,42±0,3 mm, BFL je 6,5±0,2 mm; Držák M7 zajišťuje snadnou montáž pro malé kamerové moduly.

- Optická struktura: Sestava objektivu se 4 skupinami zajišťuje kompaktní optické uspořádání, maximální obrazový kruh Ø7,0 mm, perfektně se hodí k cílové velikosti 1/2,7" snímače.

- Zorné pole: Širokoúhlý miniaturní objektiv poskytuje úhlopříčku 74°, 62° horizontálně a 33,5° vertikální zorné pole. Zkreslení TV je -12,00 %, vhodné pro obecné monitorování bez požadavků na ultra nízké zkreslení.

- Optické indexy: 58,0 % relativního osvětlení; jako objektiv s nízkou hodnotou CRA, CRA＜15°, což výrazně snižuje problém s tmavými rohy u snímačů CMOS.

ShangHai SILK Optical Technology CO., LTD přísně kontroluje toleranci pro každý klíčový parametr, aby byla zachována konzistence šarže tohoto objektivu M7.

2. Výkonnostní výhody

- Kompaktní tvar: Jako kompaktní optická čočka se ultrakrátká celková délka přizpůsobí vysoce miniaturizovaným strukturám kamerových modulů a šetří vnitřní prostor zařízení.

- Kompatibilita snímače: Optimalizováno pro řešení s objektivem 1/2,7" maloformátového fotoaparátu; nízká charakteristika objektivu CRA zabraňuje poklesu citlivosti snímače na okrajích obrazu.

- Jednotný jas obrazovky: Vysoké relativní osvětlení zachovává použitelný jas v celém snímku, což snižuje zátěž po zpracování pro vestavěné systémy vidění.

- Praktické širokoúhlé pokrytí: Tento širokoúhlý miniaturní objektiv poskytuje slušné zorné pole pro zachycení více informací o scéně s omezeným počtem kamer.

- Spolehlivá montáž: Standardní držák M7 přináší stabilní mechanické polohování; ShangHai SILK Optical Technology CO., LTD provádí úplnou optickou kontrolu před dodáním této sledovací optické čočky.

3. Aplikační pole

- Miniaturní sledovací kamery: Tato sledovací optická čočka se hodí pro malé domácí bezpečnostní kamery, kompaktní moduly IP kamer pro vnitřní monitorování.

- Vestavěné zařízení pro vidění: Kompaktní optická čočka funguje pro malé průmyslové pomocné kamery zabudované v chytrých domácích zařízeních.

- Vizuální terminály IoT: 6,2mm pevná ohnisková čočka se integruje do inteligentních dveřních kamer, zařízení pro vizuální kontrolu přístupu využívající 1/2,7" senzory.

- Miniaturní zobrazování pro spotřebitele: Tento objektiv fotoaparátu malého formátu se používá pro kompaktní vizuální sběrný hardware vyžadující středně širokoúhlý pohled.

- Vlastní miniaturní optické moduly: Struktura sestavy čoček se 4 skupinami podporuje přizpůsobené sekundární přizpůsobení pro speciální projekty miniaturního vidění od ShangHai SILK Optical Technology CO., LTD.
