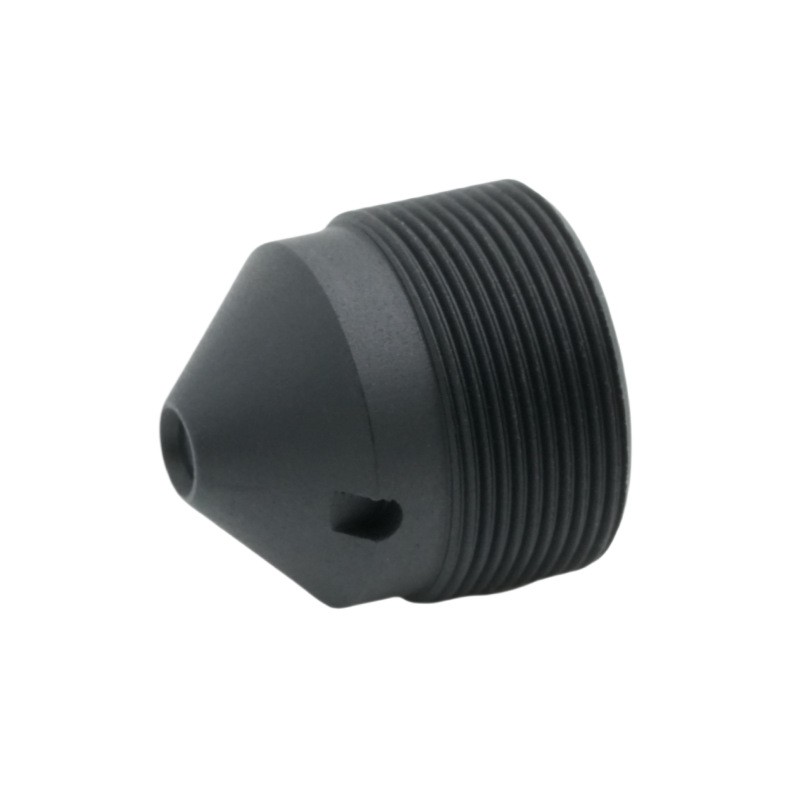

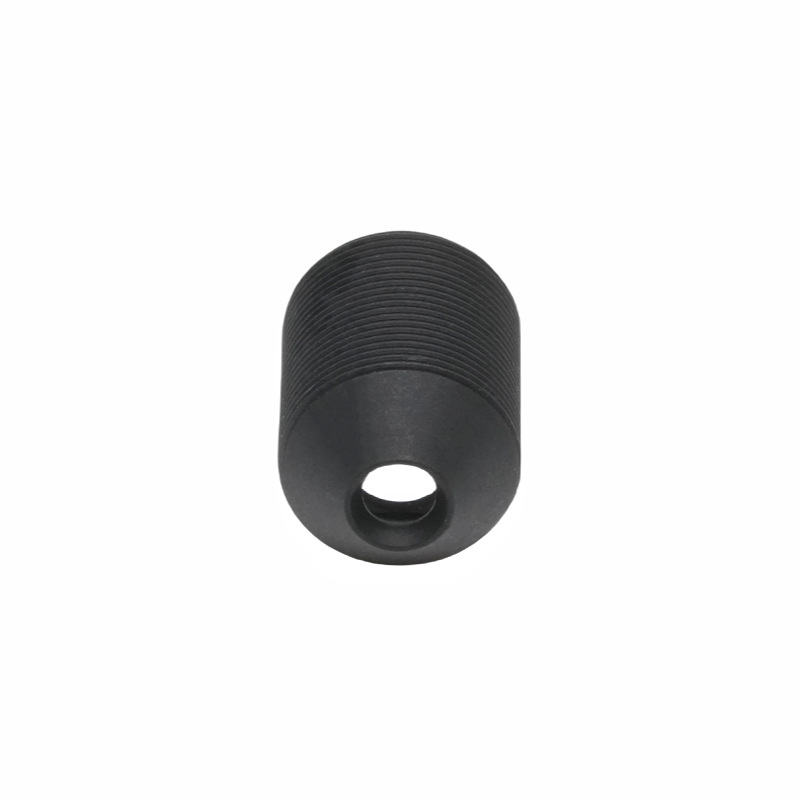

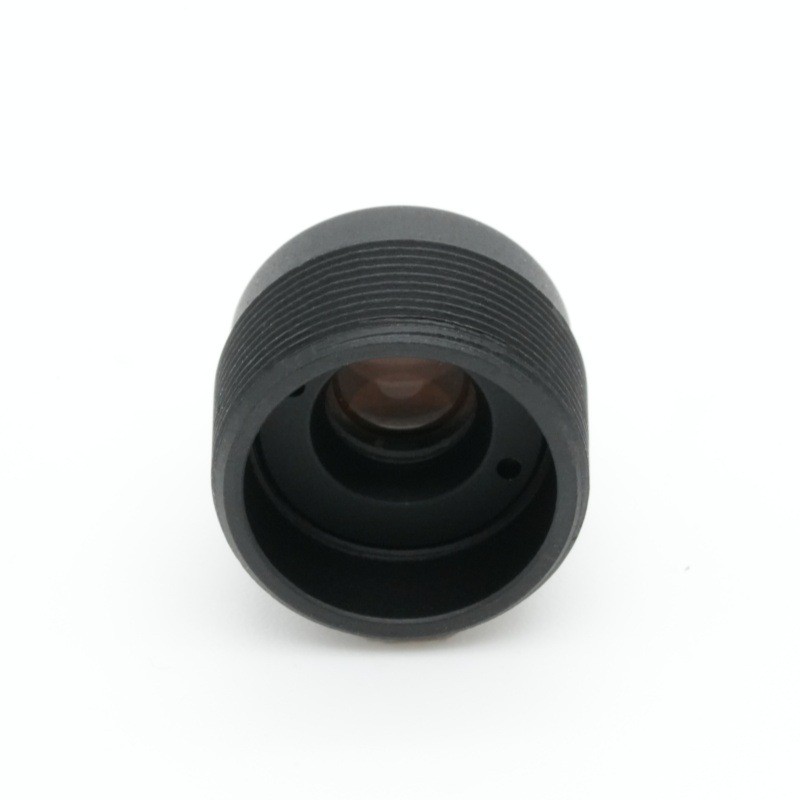

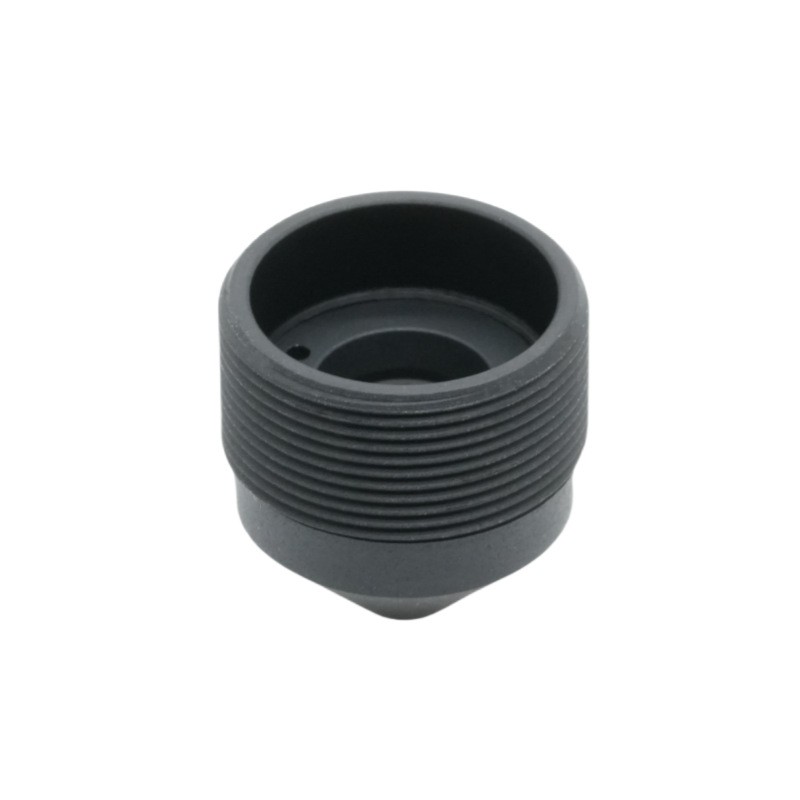

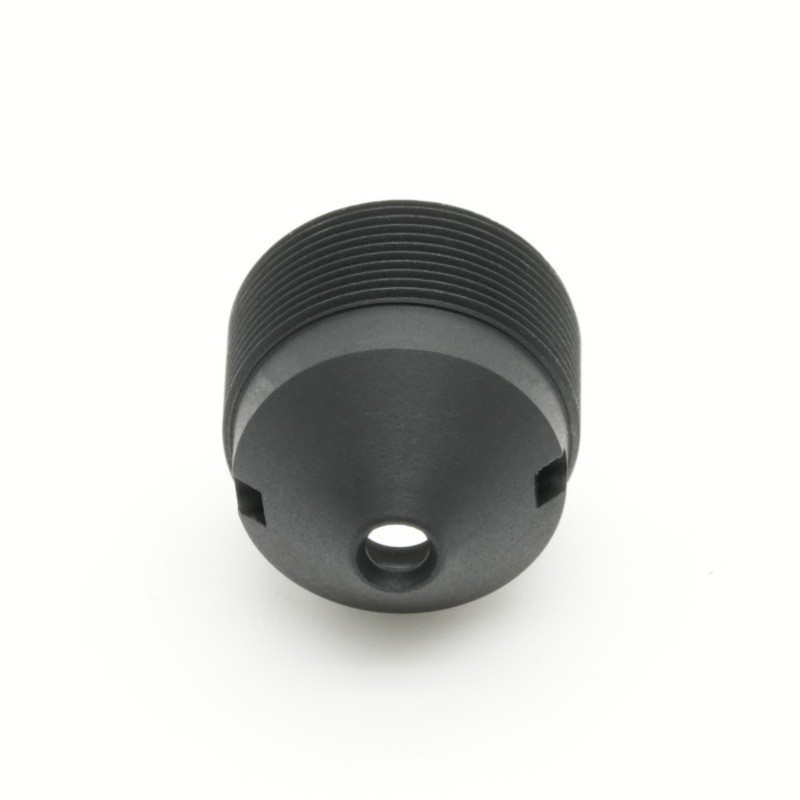

6,2mm kuželová čočka

Stručný popis produktu

Tento vysoce spolehlivý objektiv s pevnou ohniskovou vzdáleností 6,2 mm, vyrobený společností BOSHI Optical Technology, je určen pro velkoobjemové bezpečnostní projekty OEM, optimalizovaný podle standardu objektivu formátu 1/2,7 palce. Tato kompaktní miniaturní optika, vybavená pevnou světelností F2,6, dosahuje jemné rovnováhy mezi výkonem sběru světla a praktickou hloubkou ostrosti pro nasazení sledovací optiky středního dosahu. Jako profesionální deskový objektiv M7 využívá design objektivu s nízkým hlavním úhlem paprsku pod 15°, spárovaný s výkonem objektivu s vysokým relativním osvětlením pro zmírnění rohové vinětace a barevného posunu – běžného bodu selhání u levné komponenty mini ip kamery. Poskytuje 74stupňové úhlopříčné zorné pole pro rozeznatelnou identifikaci objektů a lidského těla s velkorysou tolerancí obrazového kruhu, která absorbuje odchylky sestavy během vysokorychlostní výroby modulů. Optická technologie BOSHI provádí kompletní optickou a mechanickou validaci pro každou čočku bezpečnostní desky OEM, čímž zajišťuje konzistentní nepřetržité zobrazování ve vnitřním komerčním a rezidenčním monitorovacím hardwaru. Nákladově optimalizovaný pro automatizované montážní linky slouží jako osvědčená optická součást pro Wi-Fi kamery, kompaktní IP moduly a univerzální sledovací zařízení.

Podrobný popis produktu

Analýza parametrů

- 6,2mm objektiv s pevnou ohniskovou vzdáleností (EFL 6,2±5%):Tato střední pevná ohnisková vzdálenost je kalibrována speciálně pro monitorovací optiku středního dosahu. Není příliš široký, aby vyvolal silné zkreslení hran, ani příliš úzký, aby omezil pokrytí scény. Pro typickou výšku monitoru pro montáž na stěnu tato ohnisková vzdálenost umožňuje jasné rozpoznání lidských postav a zboží na pozorovací vzdálenost 3–8 m, což je ideální pro vchody, kanceláře a maloobchodní místnosti, přičemž se vyhnete kompromisům ve výkonu ultraširokoúhlých nebo teleobjektivů.

- F2,6 pevná clona (F/NO 2,6±5%):Praktická specifikace pevné clony pro scénáře denního sledování. Tato pevná clona F2,6 poskytuje stabilní příjem světla při běžném vnitřním osvětlení při zachování uspokojivé hloubky ostrosti. Více objektů v různých vzdálenostech uvnitř rámečku může zůstat ostré současně, čímž se eliminuje riziko rozostření způsobené příliš velkou aperturou u kompaktní miniaturní optiky.

- Optimalizace objektivu formátu 1/2,7 palce:Celý optický systém je simulován a vyladěn pro 1/2,7 palcový snímač. Maximální obrazový kruh Ø7,0 mm poskytuje dostatečnou bezpečnostní rezervu mimo aktivní oblast snímače. Při montáži této čočky desky M7 na moduly fotoaparátu nebude menší poziční posun od automatizovaného zařízení SMT generovat mechanickou vinětaci, což přímo zvedá výtěžnost hromadné výroby pro zákazníky OEM fotoaparátů.

- Specifikace zorného pole:74° Diagonálně / 62° Horizontálně /33,5° Vertikálně. Kalibrace úhlu orientovaná na bezpečnost v reálném světě. Horizontální úhel 62° pokrývá většinu potřeb pro sledování montáže na stěnu v kanceláři a dílně, svislý úhel odpovídá standardní výšce instalace, aniž by se plýtvaly zdroji pixelů na neužitečném stropu nebo zemi.

- čočka s nízkým úhlem hlavního paprsku (CRA ＜15°):Jedna základní konkurenční funkce pro komponentu mini ip kamery. Mnoho levných kompaktních objektivů přichází s vysokou hodnotou CRA, která přináší barevný nádech rohů, pokles citlivosti a nerovnoměrný jas, když se hodí k běžným snímačům CMOS. Při kontrole pod 15° tato konstrukce takové optické vady značně potlačuje.

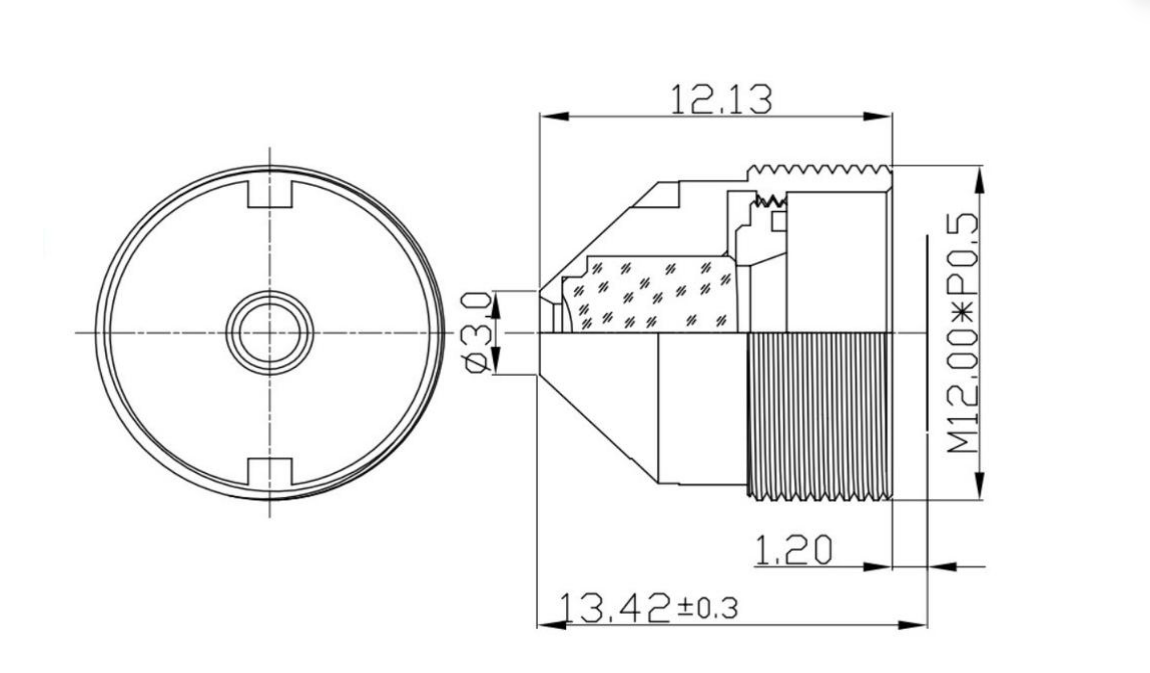

- Mechanické specifikace pro čočku desky M7:TTL: 13,42 ± 0,3 mm; BFL: 6,5 ± 0,2 mm. Přísná kontrola tolerance celkové délky stopy a zadní ohniskové vzdálenosti. Kompaktní rozměry podporují vysoce integrovaný design miniaturních modulů; úzké mechanické tolerance zaručují opakovatelný optický výstup po automatické montáži šroubováním pro hromadné objednávky čoček bezpečnostních desek OEM.

- Index zkreslení a osvětlení:Zkreslení TV-12,00 %, relativní osvětlení 58,0 %. Aplikačně vyladěné zkreslení pro video sledování nahrávání, bez nepřirozeného roztahování scény. Výkon objektivu s vysokým relativním osvětlením 58,0 % zachovává přijatelný jas v rozích obrazu a snižuje zátěž algoritmu ISP pro korekci tmavých okrajů.

Základní výkonnostní výhody optické technologie BOSHI

1. Kombinace vyspělého 6,2mm objektivu s pevnou ohniskovou vzdáleností a pevné světelnosti F2,6 přináší vyvážené optické schopnosti pro optiku pro sledování středního rozsahu. Pracuje stabilně za jasného dne i za šera ve vnitřních prostředích, přičemž plně uvolňuje zobrazovací potenciál objektivu formátu 1/2,7 palce, aniž by se příliš spoléhal na softwarovou korekci ISP.

2. Jako kompaktní miniaturní optika s předimenzovaným obrazovým kruhem 7,0 mm si tento deskový objektiv M7 vyhrazuje odolnost proti chybám sestavy. Menší odchylka polohy během montáže hromadného modulu nezpůsobí tmavé rohy, což snižuje míru vad pro výrobce OEM fotoaparátů.

3. Vestavěná vlastnost čočky s nízkým hlavním úhlem paprsku spolupracuje s metrikou čočky s vysokým relativním osvětlením. Jas od středu k rohu a konzistence barev jsou dobře zachovány; efektivně řeší stínování rohů a bolestivá místa s posunem barev, které trápí četné konkurenční komponenty mini ip kamery.

4. Optimalizovaný mechanický rozměr pro automatizovaný pracovní postup hromadné výroby. BOSHI Optical Technology implementuje kontrolu vzorků na optických ukazatelích a mechanických rozměrech pro každou šarži čoček OEM bezpečnostní desky. Konzistentní výkon produktu je zaručen pro velkoobjemové projekty dohledu OEM a ODM.

5. Vyvážené zkreslení TV a okrajové osvětlení snižují požadavky na náročný algoritmus korekce obrazu. Kamery integrované s tímto objektivem mohou vytvářet přirozené sledovací záběry, čímž šetří výpočetní zdroje čipu pro další funkce.

Scénáře cílové aplikace

1. Komerční vnitřní sledovací zařízení: Maloobchodní kamery proti krádeži, kancelářské monitorovací moduly, vstupní a chodbové kompaktní IP kamery. Tento objektiv OEM bezpečnostní desky, postavený jako sledovací optika střední třídy, dokonale odpovídá objektivu formátu 1/2,7 palce. Jako kvalifikovaná součást mini ip kamery poskytuje jasné detaily objektů a lidského těla pro středně velké veřejné zóny.

2. Zabezpečovací zařízení pro chytrou domácnost: Domácí Wi-Fi monitorovací kamery, vstupní pomocné kamerové moduly. Díky kompaktní miniaturní optické struktuře a charakteristice objektivu s nízkým úhlem hlavního paprsku se čočka M7 hodí pro hardware domácí kamery s omezeným prostorem.

3. Mini vestavěné systémy vidění: Pomocné kamery pro řízení přístupu, moduly pro sběr malých snímků využívající rozhraní M7. Objektiv s pevnou ohniskovou vzdáleností 6,2 mm poskytuje správné zvětšení pro pozorování objektů na krátké až střední vzdálenosti.

4. Velkoobjemové projekty OEM sledovacích kamer: Sériově vyráběné analogové a IP bezpečnostní kamery. Optická technologie BOSHI poskytuje nákladově efektivní optické řešení, tento objektiv s pevnou světelností F2,6 lze integrovat do hotového hardwaru fotoaparátu pro globální značky bezpečnostních produktů.
