Čočka s kuželovým kuželem 4,2 mm

Stručný popis produktu

Tento kompaktní širokoúhlý objektiv vyrábí společnostShangHai SILK Optical Technology CO., LTD,přizpůsobené pro 1/2,7palcové obrazové snímače pro průmyslové a sledovací zobrazovací úlohy. Jako vysoce výkonný optický objektiv poskytuje velké úhlopříčné zorné pole 124°, což přináší široké pokrytí scény pro snímání obrazu v reálném čase. Tento objektiv průmyslové kamery s designem s pevnou ohniskovou vzdáleností a bajonetem M12 má kompaktní celkové rozměry s celkovou délkou stopy pouze 10,9 mm, kterou lze snadno zabudovat do malých zobrazovacích zařízení. Jeho světelnost F3,5 vyvažuje příjem světla a optický výkon, zatímco řízená hodnota CRA zajišťuje dobrou kompatibilitu s běžnými snímači CMOS. ShangHai SILK Optical Technology CO., LTD přísně kontroluje každý výrobní postup, díky čemuž je tato CCTV čočka stabilní pro dlouhodobý nepřetržitý provoz. Dosahuje jemné rovnováhy mezi širokoúhlým pokrytím a praktickou kvalitou obrazu, vhodný pro různá zařízení pro vidění s omezeným prostorem a nabízí spolehlivé optické řešení pro různé civilní a průmyslové scénáře vizuálního záznamu.

Podrobný popis produktu

Analýza parametrů

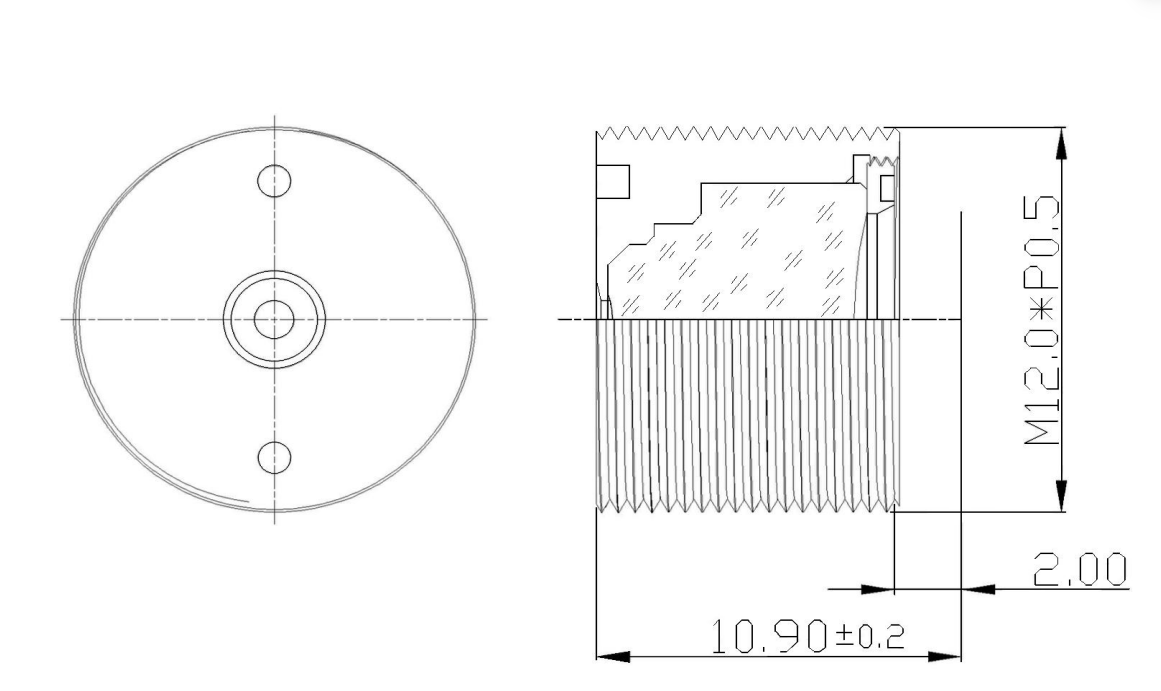

- Optická struktura a rozměry:Tento širokoúhlý objektiv, vyrobený společností ShangHai SILK Optical Technology CO., LTD, využívá vyspělé optické uspořádání. Celková délka dráhy je 10,9±0,3 mm, kompaktní velikost usnadňuje miniaturizaci zařízení. Efektivní ohnisková vzdálenost dosahuje 4,2 mm s tolerancí ±5%, pracuje s clonou F/NO 3,5±5% pro dosažení vyvážené kapacity sběru světla. Zadní ohnisková vzdálenost je 3,2 ± 0,2 mm, což podporuje pohodlnou montáž snímače.

- Formát obrazu a zorné pole:Maximální obrazový kruh Φ7,0 mm dokonale odpovídá 1/2,7" snímači. Diagonální FOV 124°, horizontální FOV 94°, vertikální FOV 45,6°, tento objektiv M12 umožňuje zachycování ultraširoké scény bez dodatečného mechanického otáčení.

- Index zobrazení:Zkreslení TV-19,30 %, relativní osvětlení 45,0 %, CRA＜14,13°. Nízká CRA výrazně snižuje riziko stínování čipů CMOS. Standardní objímka M12*P0,5 zajišťuje univerzální zaměnitelnost pro instalaci čoček pro strojové vidění.

Výkonové výhody

Možnost ultraširokoúhlého zobrazení:Jako objektiv s pevnou ohniskovou vzdáleností poskytuje široké zorné pole, jednorázově zachycuje velkou monitorovanou oblast a snižuje náklady na hardware pro nasazení s více kamerami.

Design s nízkým CRA:Tato vysoce výkonná optická čočka udržuje úhel hlavního paprsku pod 14,13°, výrazně zlepšuje rovnoměrnost periferního zobrazení a omezuje problém s tmavými rohy při aplikaci sledovacích čoček.

Miniaturní mechanické provedení:Krátká struktura TTL se hodí pro kompaktní pouzdro zařízení, ideální pro hardware fotoaparátu s malým tvarem. Standardní rozhraní M12 přináší dobrou kompatibilitu s většinou modulů průmyslových kamer.

Stabilní kvalita sériové výroby:PodporovánoShangHai SILK Optical Technology CO., LTDDíky optické inženýrské kapacitě si tato čočka cctv udržuje přísnou toleranci každého optického parametru a zaručuje konzistentní dávkový výkon.

Aplikační pole

- Dohled a bezpečnostní monitorování:Tento širokoúhlý objektiv se hodí pro malé bezpečnostní kamery, pokrývá široké vnitřní a venkovní monitorovací scény s krátkým dosahem.

- Strojní vidění a průmyslová kontrola:Objektiv průmyslové kamery funguje pro kompaktní zařízení pro vizuální kontrolu, poskytuje širokoúhlé zobrazení pro kontrolu produktu, skenování kódu.

- Zařízení pro chytrou domácnost:Používá se pro inteligentní dveřní kameru, domácí monitorovací kamery, kompaktní tělo se přizpůsobí omezenému vnitřnímu prostoru chytrého hardwaru.

- Vizuální terminály IoT:Tato čočka s pevnou ohniskovou vzdáleností, která je použita v různých modulech sběru obrazu IoT, nabízí spolehlivé širokoúhlé optické řešení pro snímání obrazu na okraji.
