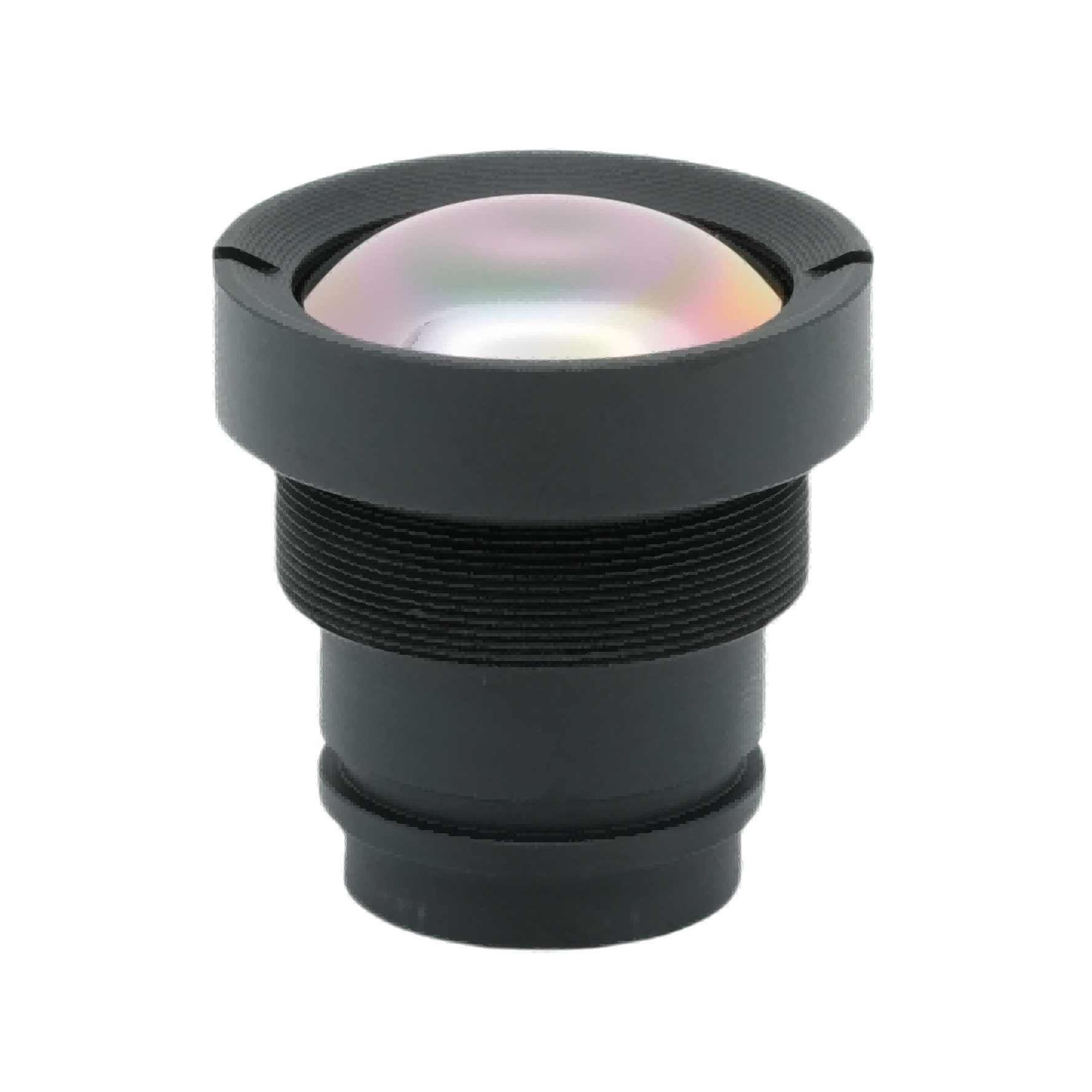

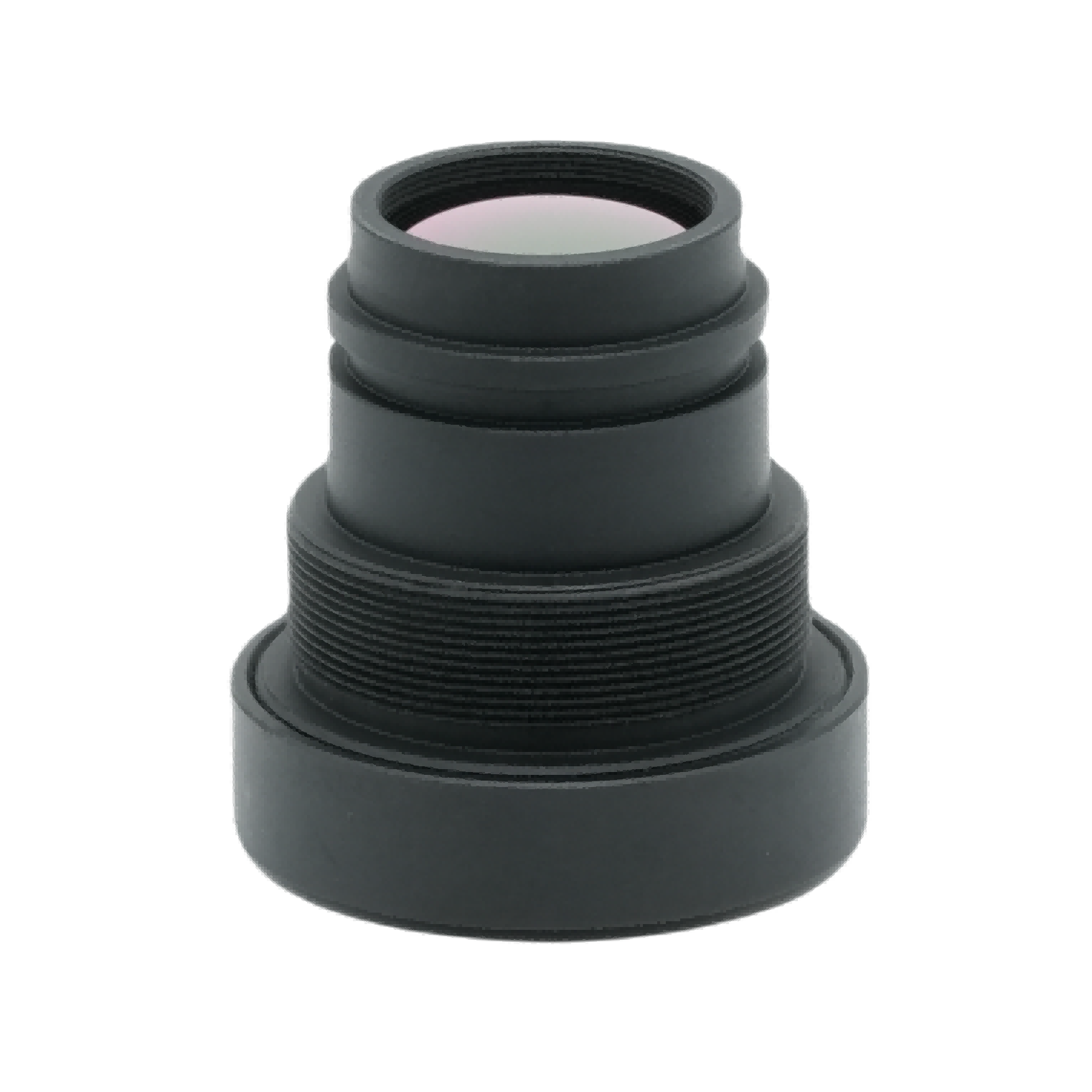

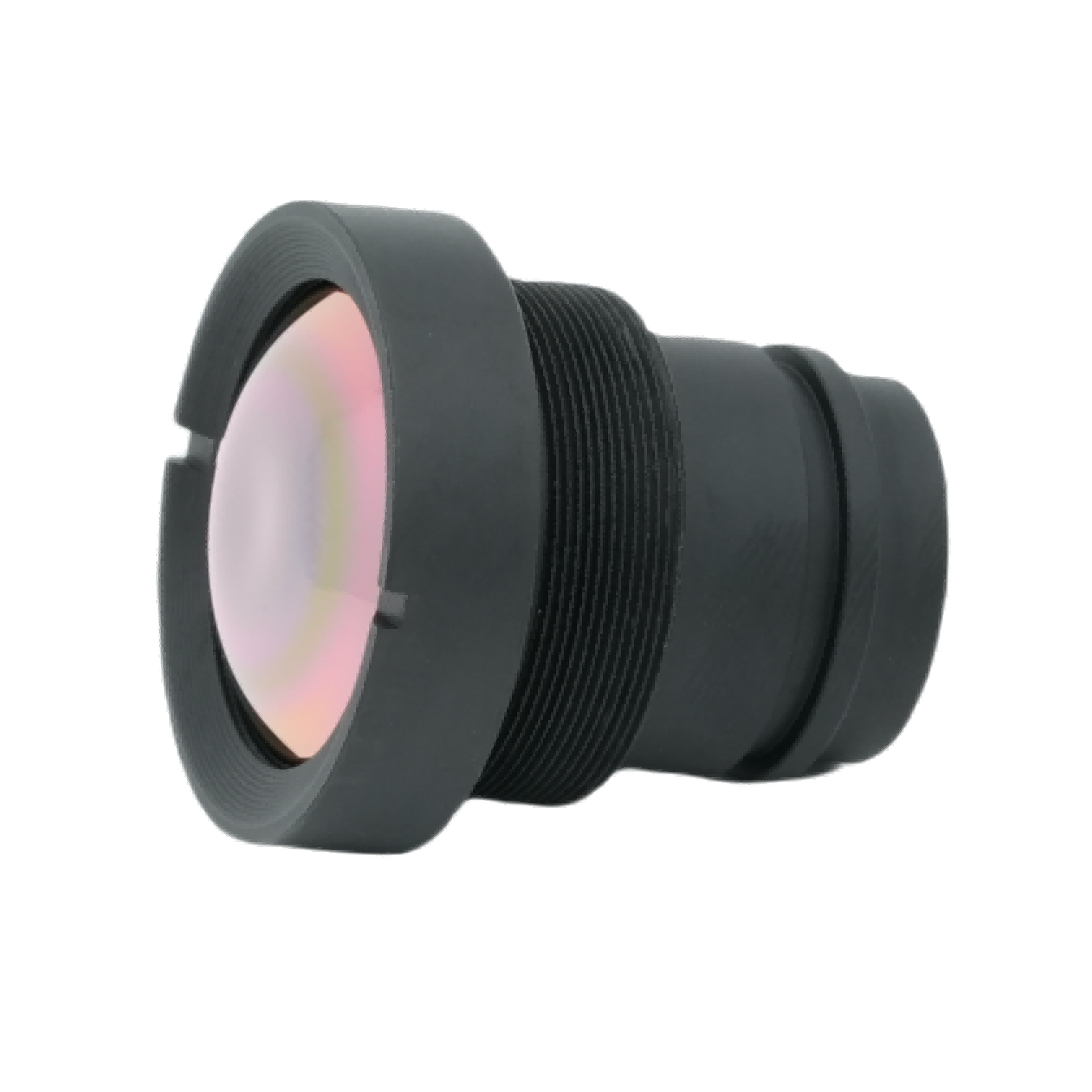

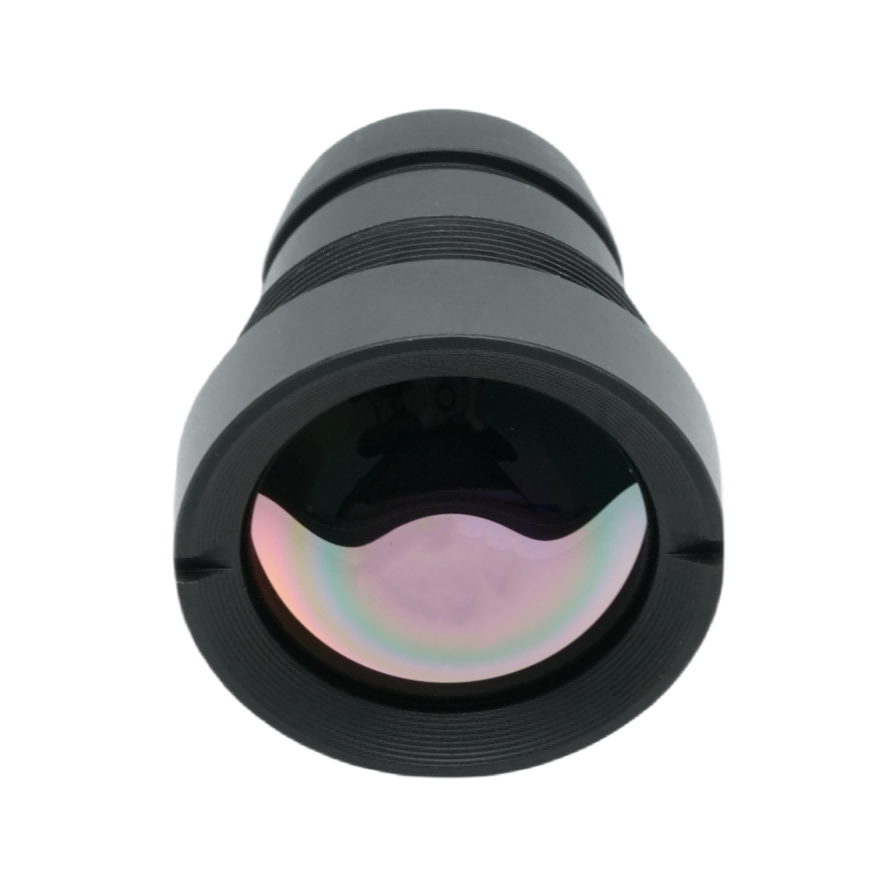

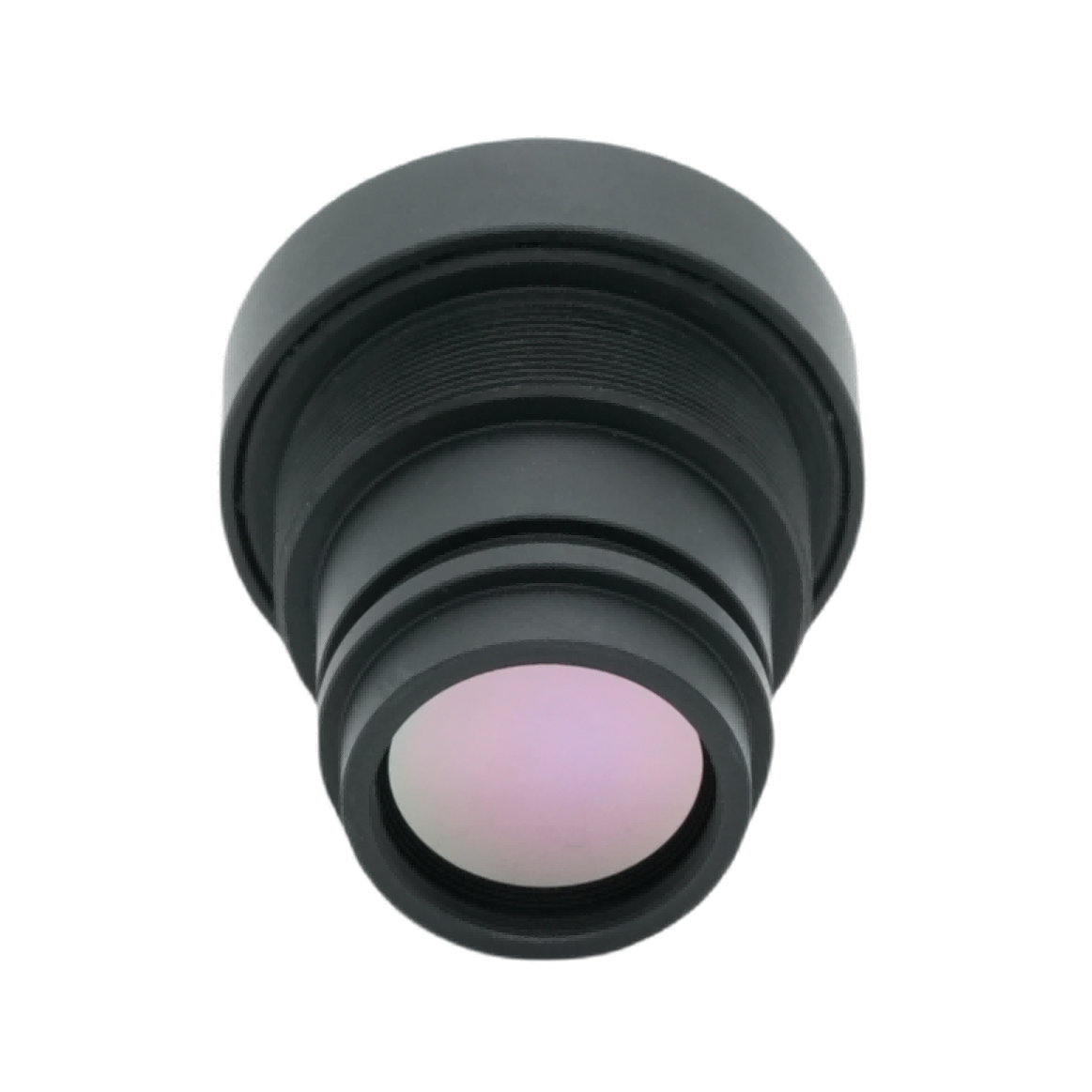

Termovizní čočka s ohniskovou vzdáleností 4,1 mm

Stručný popis produktu

Vyrábí a dodáváOptika BOSHITechnologie, tohleF1.0 4.1mm ohnisková vzdálenost termovizní čočkaslouží jako ultraširokoúhlý infračervený objektiv přizpůsobený pro rozlišení 640 × 512, 12μm pixelové nechlazené infračervené ohniskové pole. Tato termální infračervená čočka využívá pokročilou antireflexní vrstvu s antireflexní vrstvou, která poskytuje infračervenou propustnost vyšší než 88 %. Jako profesionální infračervená optická čočka od BOSHI Optical Technology je tato jednotka dodávána s krytím přední čočky IP67, lehkou konstrukcí kolem 25 g a spolehlivou širokoteplotní optickou stabilitou. Podporuje bezproblémovou integraci do kompaktních nechlazených termokamerových systémů a jeho široký design FOV přináší široké pokrytí scény pro různé scénáře nasazení termovizí.

Podrobný popis produktu

Parametr

Optické specifikace. Tento infračervený optický objektiv má ohniskovou vzdálenost 4,1 mm a ultra velkou světelnost F1,0. Velká hodnota clony přináší vysokou kapacitu příjmu infračerveného světla. Takový optický výkon tvoří základní záruku čistého tepelného infračerveného výstupu čočky za nízkých teplot a pracovních podmínek s nízkou radiací.

Přizpůsobení detektoru. Objektiv je účelově vyroben pro infračervené detektory s rozlišením 640 × 512, 12μm pixelů. Dosahuje vysokého stupně shody s běžnými formáty nechlazených tepelných snímačů a zabraňuje odchylce obrazu způsobené nesouladem mezi objektivem a snímačem.

Zorné pole. Realizuje 130° diagonální, 102° horizontální, 83° vertikální široký FOV. Uživatelé mohou získat pokrytí scény velkého rozsahu bez mechanických skenovacích komponent, což zjednodušuje celkové mechanické schéma tepelného zařízení.

Zaměření na výkon. Jeho nepřetržitý rozsah ostření pokrývá 0,5 m až nekonečno. Schopnost ostření zohledňuje inspekční práci na blízko a úkoly sledování na velké vzdálenosti a rozšiřuje hranici použitelných vzdáleností pro tento objektiv s ohniskovou vzdáleností 4,1 mm.

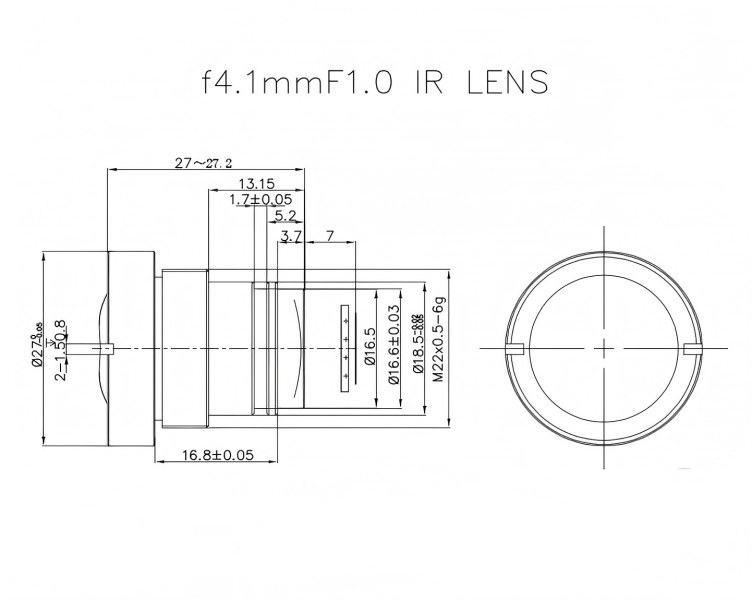

Environmentální a mechanický index. Rozsah provozních teplot dosahuje -40℃ ~ +80℃. Přední čočka dosahuje vodotěsné a prachotěsné třídy IP67. Používá standardní závitové rozhraní pro montáž M22×0,5 pro pohodlnou montáž. Čistá hmotnost zůstává kolem 25g, což vytváří příznivé podmínky pro vývoj lehkého vybavení.

Indikátory kvality zobrazení. Optická propustnost je vybavena antireflexní vrstvou AR a přesahuje 88 %. Relativní osvětlení zůstává vyšší než 80 %. Hodnota zkreslení je řízena pod 45 %. Sada indikátorů vyvažuje funkci širokoúhlého zobrazení a skutečnou kvalitu obrazu.

Výkonové výhody

Vynikající tepelná citlivost při nízkém osvětlení. Maximální světelnost F1.0 zvyšuje účinnost sběru zářivé energie. Když čelíte tmavému prostředí a prostředí s nízkou radiací, může tato termální infračervená čočka očividně zvýšit kontrast tepelného obrazu. Snižuje riziko rozmazání obrazu, když je cílový infračervený signál slabý.

Ultra široké pokrytí. 130° úhlopříčka široké FOV může pokrýt větší monitorovací oblast pro jedno zařízení. Strana projektu může odpovídajícím způsobem snížit množství nasazených termokamer pro celoplošné monitorování. To přináší přímé snížení celkových nákladů na výstavbu systému.

Stabilní jednotnost zobrazení. Více než 80% relativního osvětlení účinně potlačuje jev vinětace. Jas zůstává konzistentní v celém snímku. Více než 88% propustnost snižuje ztráty infračervené energie v optické přenosové cestě. Optická technologie BOSHI provádí opakovanou kalibraci této infračervené optické čočky pro zajištění jednotného výstupu při dlouhodobém nepřetržitém provozu.

Silná odolnost vůči životnímu prostředí. Krytí přední čočky IP67 a široký pracovní rozsah teplot podporuje stabilní provoz v dešti, prachu, extrémních mrazech a vysokých teplotách. Objektiv se nespoléhá na častou manuální údržbu a je vhodný pro venkovní a drsné průmyslové prostředí.

Kompaktní a snadná integrace. Lehká konstrukce 25 g a standardní držák M22×0,5 snižují obtížnost mechanického návrhu miniaturizovaných termovizních zařízení. Vývojáři zařízení mohou ušetřit práci na konstrukčních úpravách během integrace produktu.

Možnost flexibilního ostření. Minimální zaostřovací vzdálenost 0,5 m podporuje detekci blízkého cíle. Ve srovnání s čistě objektivy s pevným ohniskem pro dlouhé vzdálenosti rozšiřuje tento produkt s ohniskovou vzdáleností 4,1 mm hranice aplikací a splňuje požadavky na pozorování na různé vzdálenosti.

Aplikační pole

Monitorování zabezpečení perimetru. Tato širokoúhlá tepelná infračervená čočka poskytuje širokoúhlý tepelný dohled pro továrny, parky, hraniční zóny a obytné oblasti. Dokončuje práci detekce narušení ve dne i v noci bez dodávky viditelného světla. Monitorování zabezpečení perimetru je jedním z klíčových aplikačních směrů pro produkty od BOSHI Optical Technology.

Průmyslová tepelná inspekce. Infračervená optická čočka podporuje teplotní stínění zařízení, detekci závad elektrické skříně, kontrolu tepelných úniků potrubí a bezpečnostní hlídku továrny. Pracovníci v terénu mohou včas rozpoznat abnormální zdroje tepla, aby zabránili nehodám v oblasti bezpečnosti práce.

Chytrá doprava a vize vozidel. Může být nasazen pro automobilové tepelné noční vidění, monitorování silničního provozu. Za mlhy, noci a za snížené viditelnosti pomáhá rozlišení 640×512 dokončit práci s identifikací chodců a překážek.

Užitečné zatížení bezpilotních systémů. Objektiv těží ze své hmotnosti 25 g a funguje jako lehká tepelná zátěž pro UAV, roboty a bezpilotní pozemní vozidla. Provádí pátrací a záchranné mise, monitorování lesních požárů a hlídkování terénu.

Veřejná bezpečnost a záchranná služba. V hasičských tepelných polohách a pátracích a záchranných misích funguje dobře v tmavém, zakouřeném nebo vizuálně zatemněném prostředí. Tepelné signály mohou pronikat částečným rušením kouře a uzamknout cílovou pozici.

Zemědělství a monitorování životního prostředí. Operátoři provádějí analýzu teploty vegetace, pozorování divoké zvěře a sledování distribuce tepla v prostředí prostřednictvím této tepelné infračervené čočky. Poskytuje efektivní datovou podporu pro zemědělský výzkum a výzkum ekologického prostředí.
