35mm termovizní čočka

Stručný popis produktu

Tato vysoce výkonná 35mm termovizní čočka je vyvinuta a vyrobena společností ShangHai SILK Optical Technology CO., LTD, přizpůsobená pro dlouhovlnná infračervená termovizní zařízení pracující ve spektrálním pásmu 8–12 μm. Tato infračervená čočka se může pochlubit velkou světelností F1,0 a poskytuje vynikající schopnost shromažďování světla pro zajištění jasného výstupu tepelného zobrazování za slabého osvětlení a složitých okolních podmínek. Kompatibilní s 640×512, 12μm nechlazenými infračervenými detektory, termovizní čočka podporuje ohniskový rozsah 2 m-nekonečno, aby se přizpůsobila jak pozorování na blízkou vzdálenost, tak scénáři monitorování na velkou vzdálenost. Přední prvek dosahuje stupně krytí IP67, což umožňuje stabilní provoz v náročných venkovních prostředích. S vysokou propustností nad 92 % a nízkým zkreslením zaručuje tato optická součást jednotnou kvalitu obrazu v celém zorném poli. ShangHai SILK Optical Technology CO., LTD striktně implementuje optickou optimalizaci pro tento objektiv, což z něj činí spolehlivé optické řešení pro průmyslové monitorování, perimetrické zabezpečení a další infračervené termovizní systémy.

Podrobný popis produktu

1. Parametr

Ohnisková vzdálenost a clona:Ohnisková vzdálenost 35 mm spárovaná s velkou clonou F1,0. Velká apertura výrazně zlepšuje světelný tok, který je kritický pro zachycení slabého signálu u dlouhovlnné infračervené čočky.

Kompatibilita detektoru:Odpovídá detektoru 640 × 512,12 μm a dokonale se přizpůsobuje běžnému hardwaru nechlazených infračervených čoček pro masové termální kamery.

Optický index:Propustnost ≥92 %, relativní osvětlení ≥90 %, zkreslení ≤‑1,5 %. HD exponovaná optika snižuje ztrátu infračerveného odrazu u termovizní čočky.

Zaměření a zorné pole:Zorné pole 12,5°(H)×10,3°(V), rozsah zaostření od 2 m do nekonečna, podporuje jak kontrolu na blízko, tak pozorování na velké vzdálenosti.

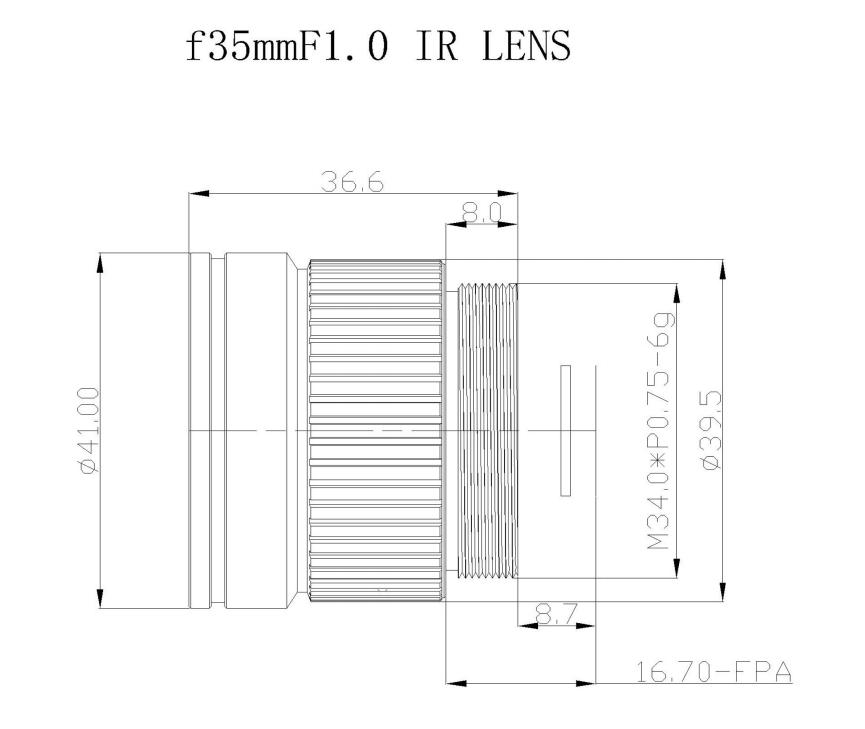

Mechanické a environmentální specifikace:Držák M34×0,75 pro pohodlnou montáž; vodotěsnost přední strany IP67; provozní teplota-40℃ ~ +80℃. Pracovní vlnová délka 8‑12μm vyhovuje standardním požadavkům na termovize LWIR.

VýrobceShangHai SILK Optical Technology CO., LTD,každý parametr této infračervené čočky je kalibrován pro praktické nasazení v terénu.

2. Výkonnostní výhody

Vynikající využití infračerveného světla:Jako vysoce kvalitní termovizní čočka minimalizuje propustnost ≥92 % ztrátu infračerveného signálu; Antireflexní vrstva HD dále zvyšuje účinnost příjmu signálu pro dlouhovlnnou infračervenou čočku.

Vynikající jednotnost obrazu:≥90% relativní osvětlení zajišťuje konzistentní jas v celém obrazovém rámečku, žádné zjevné tmavé rohy pro infračervenou čočku. Zkreslení ≤‑1,5 % zachovává geometrii reálné scény pro monitorovací výstupy.

Odolná venkovní přizpůsobivost:Krytí předního prvku termovizní čočky IP67 odolává prachu, dešti a stříkající vodě. Široký rozsah pracovních teplot-40℃~+80℃ podporuje stabilní provoz v mrazivé zimě a ve venkovním prostředí s vysokou teplotou.

Flexibilní nastavení zaostření:Rozsah ostření 2 m-∞ umožňuje nechlazené infračervené čočce přepínat mezi bodovou kontrolou na krátkou vzdálenost a sledováním na velkou vzdálenost bez výměny čočky.

Standardizované rozhraní:Montáž závitu M34×0,75 zjednodušuje integraci kamery a pomáhá zákazníkům rychle sestavit tuto termovizní čočku do hotových tepelných zařízení.

ShangHai SILK Optical Technology CO., LTD provádí přísné optické testy pro každou jednotku této infračervené čočky před dodáním.

3. Aplikační pole

Obvodový dohled a ochrana hranic:Tato termovizní čočka slouží pro venkovní termokamery pro 24h detekci narušení za každého počasí; infračervená čočka s velkou aperturou zachycuje tepelné podpisy ve dne i v noci bez viditelného světla.

Monitorování průmyslového stavu:Dlouhovlnná infračervená čočka se hodí pro kontrolu přehřátí zařízení, tepelnou kontrolu zařízení v rozvodné síti; Schopnost IP67 umožňuje nechlazené infračervené čočce pracovat ve venkovních průmyslových areálech.

Zabezpečení a sledování provozu:Termovizní čočka je integrována do termovizních kamer pro monitorování dopravního proudu, alarm abnormálního zdroje tepla v tunelech a na krajích silnic.

Prevence požárů a včasné varování:Infračervená čočka s úhlopříčkou 8‑12 μm detekuje příznaky požáru v rané fázi pro prevenci lesních požárů a sledování rizik skladů.

Tepelné pozorování ve vozidle:Robustní konstrukce této termovizní čočky přizpůsobuje tepelné systémy namontované na vozidle pro průzkum za každého počasí.

ShangHai SILK Optical Technology CO., LTD poskytuje přizpůsobitelnou technickou podporu zákazníkům používajícím tuto infračervenou čočku ve výše uvedených scénářích.
