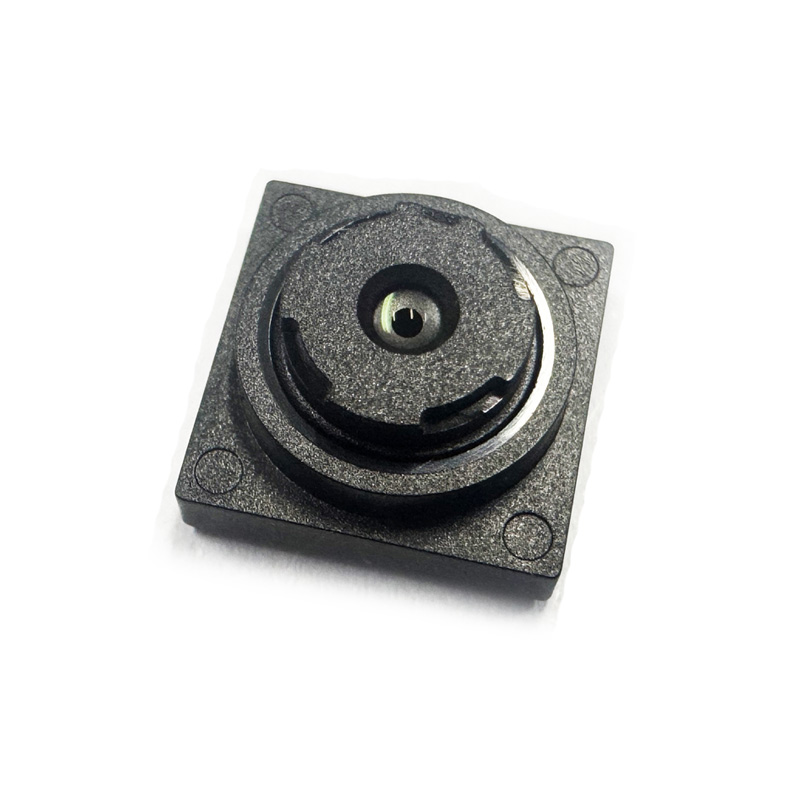

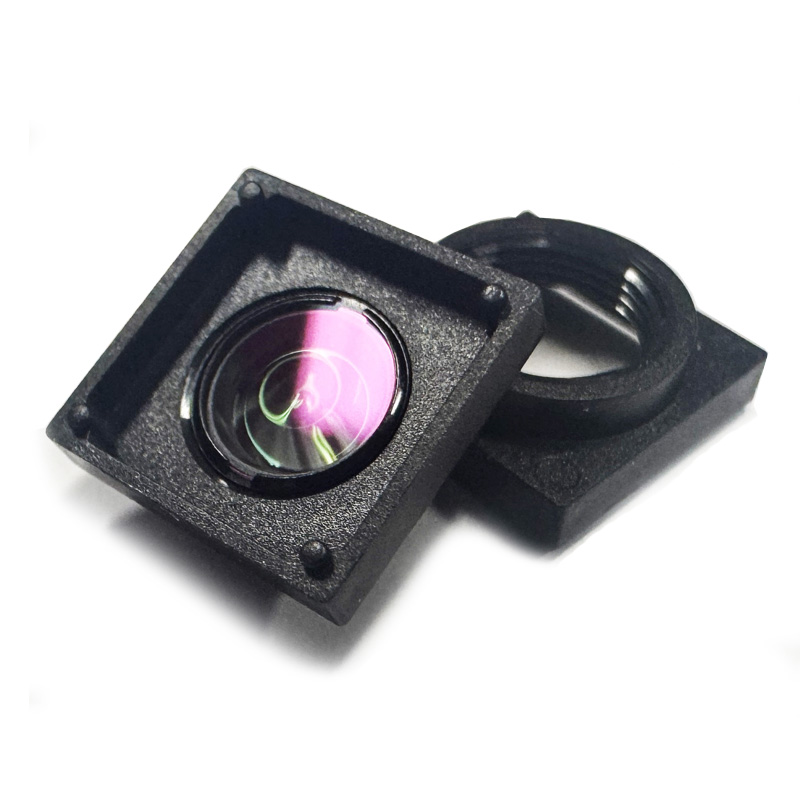

Čočka s kuželovým kuželem 3,05 mm

Stručný popis produktu

Tato kompaktní čočka pro strojové vidění je vyrobena společností ShangHai SILK Optical Technology CO., LTD, optimalizovaná pro 1/4” snímač s rozlišením 2592*1944. Tato mini desková čočka, postavená na spolehlivém optickém uspořádání, poskytuje stabilní obrazový výkon s3,05 mmohniskovou vzdáleností a světelností F5,0. Podporuje 4,8mm obrazový kruh a 72° úhlopříčku FOV, čímž splňuje požadavky na širokoúhlé zobrazení kompaktních zobrazovacích modulů. Konstrukce čočky s nízkým zkreslením udržuje zkreslení televizoru pod 1,5 %, spolu s vlnovou délkou IRCF 650nm pro filtrování nežádoucího infračerveného rušení. Ultra krátký TTL 3,6 mm je vhodný pro prostorově omezenou integraci zařízení. ShangHai SILK Optical Technology CO., LTD provádí přísnou optickou kontrolu pro každou jednotku a zajišťuje konzistentní kvalitu šarží pro projekty hromadné výroby. Tato cenově výhodná optická komponenta s montáží M5.5 je ideální pro malé vestavěné kamerové systémy v různých spotřebitelských a průmyslových scénářích.

Podrobný popis produktu

Parameter

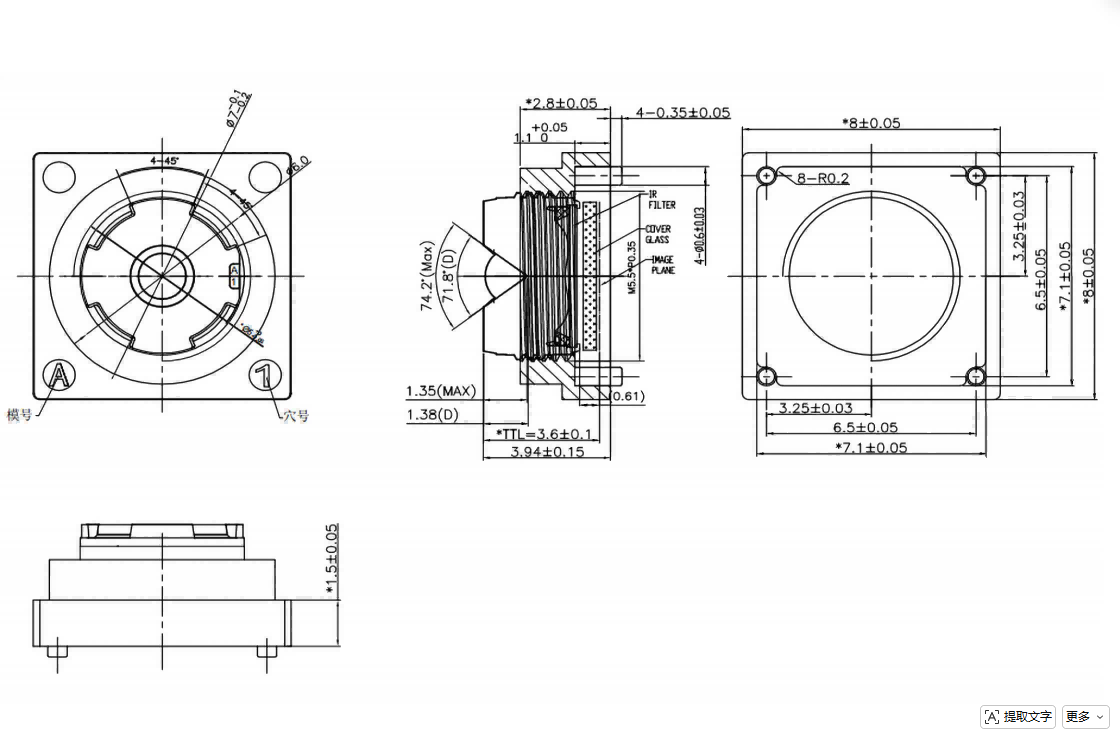

Základní optické parametry: Objektiv přijímá3,05 mmohnisková vzdálenost s tolerancí ±5 %, spárovaná s clonou F5,0 s tolerancí ±5 %, vyvážením hloubky ostrosti a jasu obrazu. TTL dosahuje 3,6±0,1 mm pro ultrakompaktní montáž. Vlnová délka IRCF 650nm účinně blokuje infračervené rozptýlené světlo pro denní výstup ve skutečných barvách.

Formát obrazu a zorné pole: Maximální kruh obrazu je Φ4,8 mm, dokonale se hodící 1/4” COMS senzor (2592*1944). Diagonální FOV dosahuje 72°, horizontální FOV 61°, vertikální FOV 47°, nabízí široké pokrytí pro malé kamery.

Distortion & Illumination & CRA: TV zkreslení＜1,5 % pro přímou reprodukci; relativní osvětlení 42,8%±5% zaručuje rovnoměrný jas od středu k rohu; CRA＜32,7° odpovídá hlavnímu úhlu hlavního paprsku 1/4” pixelu snímače, čímž nedochází k vinětaci a barevnému posunu.

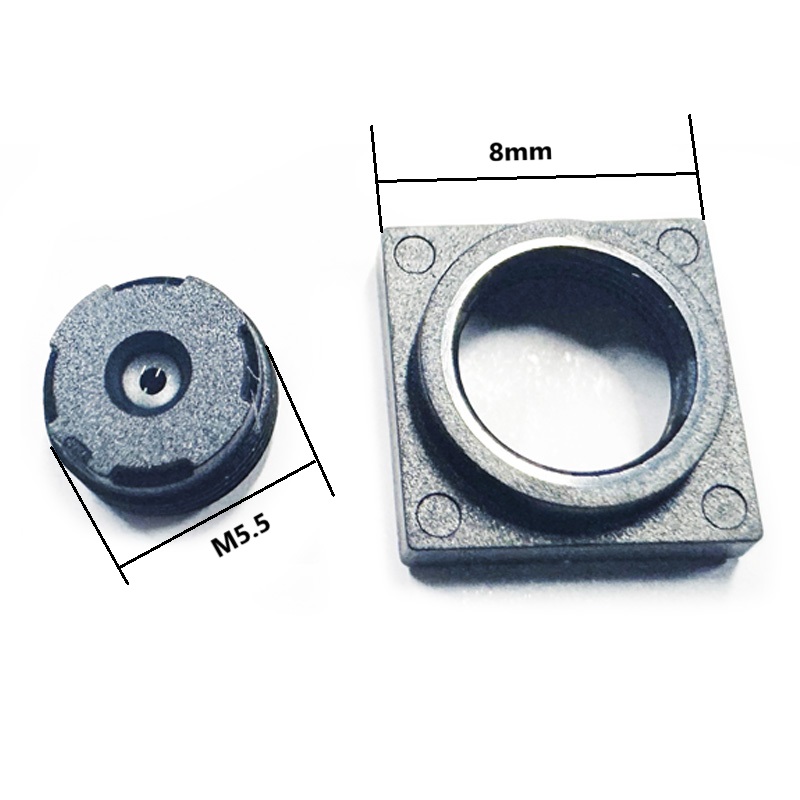

Mechanické rozhraní: Standardní držák M5.5, snadné zarovnání a sestavení pro moduly mikrokamer.

Výkon Advantages

Optický výkon s nízkým zkreslením: Jako objektiv s nízkým zkreslením snižuje zkreslení televizoru pod 1,5 % deformaci obrazu, která je kritická pro úlohy rozpoznávání a skenování.

Kompaktní mechanické rozměry: Tento mini deskový objektiv má celkovou délku dráhy pouze 3,6 mm, dobře se hodí pro tenký vestavěný hardware, kde je vnitřní prostor extrémně omezený.

Dobře přizpůsobená kompatibilita snímačů: Navrženo výhradně pro použití s ​​čočkou snímače 1/4”, 4,8mm obrazový kruh a ＜32,7° CRA zabraňují tmavým rohům a posunu barev, což umožňuje plné využití schopnosti pixelů snímače.

Stabilní infračervené filtrování: 650nm IR cut eliminuje infračervený šum a zlepšuje věrnost barev pro zachycení viditelného světla.

Konzistentní kvalita hromadné výroby: Vyrábí se ShangHai SILK Optical Technology CO., LTD, každá čočka prochází přísným optickým testováním, což zaručuje konzistenci parametrů pro velkoobjemové objednávky.

Aplikacen Pole

Miniaturní kamery pro inteligentní domácnost: Použijte tento objektiv s bajonetem M5,5 pro malé vnitřní monitorovací kamery, zvonkové kamery, abyste zachytili širokoúhlý jasný živý obraz v omezeném prostoru krytu.

Přenosná skenovací zařízení: Objektiv s nízkým zkreslením podporuje skenování čárových kódů a QR kódů a poskytuje nezkreslený obraz pro rychlé dekódování kódu.

Nositelné zobrazovací zařízení: Miniboardový objektiv s ohniskovou vzdáleností 3,05 mm se hodí pro malé nositelné kamery, rekordéry nošené na těle, čímž uspokojí požadavky na kompaktní uspořádání.

Pomocné moduly pro strojové vidění: Jako kompaktní čočka pro strojové vidění funguje pro jednoduchou detekci objektů, vizuální počítání a pomocné snímání pomocí 1/4” hardwaru snímače čočky.

Vzdělávací a experimentální kamerové sady: Cenově výhodná optická součást pro vývoj projektu studentského vidění.2. Stručný popis produktu

Tento kompaktní objektiv pro strojové vidění vyrábí společnost ShangHai SILK Optical Technology CO., LTD, je optimalizovaný pro 1/4” snímač s rozlišením 2592*1944. Tento objektiv na mini desku se spolehlivým optickým uspořádáním poskytuje stabilní obrazový výkon s ohniskovou vzdáleností 3,05 mm a světelností F5,0. Podporuje úhel záběru FOV a široký kruh o úhlopříčce 7,8 mm. Požadavek na kompaktní zobrazovací moduly. Konstrukce čočky s nízkým zkreslením udržuje zkreslení televizoru pod 1,5 %, spolu s vlnovou délkou IRCF 650nm pro filtraci nežádoucího infračerveného rušení je vhodná pro integraci zařízení s omezeným prostorem, což zajišťuje konzistentní nákladovou jednotku optické kontroly ShangHai, LTD Optická komponenta s montáží M5.5 je ideální pro malé vestavěné kamerové systémy v různých spotřebitelských a průmyslových scénářích.

Podrobný popis produktu

Parameter

Základní optické parametry: Objektiv využívá ohniskovou vzdálenost 3,05 mm s tolerancí ±5 %, spárovaný s clonou F5,0 s tolerancí ±5 %, vyrovnává hloubku ostrosti a jas obrazu. TTL dosahuje 3,6±0,1 mm pro ultrakompaktní montáž. Vlnová délka IRCF 650nm účinně blokuje infračervené rozptýlené světlo pro denní výstup ve skutečných barvách.

Formát obrazu a zorné pole: Maximální kruh obrazu je Φ4,8 mm, dokonale se hodící 1/4” COMS senzor (2592*1944). Diagonální FOV dosahuje 72°, horizontální FOV 61°, vertikální FOV 47°, nabízí široké pokrytí pro malé kamery.

Distortion & Illumination & CRA: TV zkreslení＜1,5 % pro přímou reprodukci; relativní osvětlení 42,8%±5% zaručuje rovnoměrný jas od středu k rohu; CRA＜32,7° odpovídá hlavnímu úhlu hlavního paprsku 1/4” pixelu snímače, čímž nedochází k vinětaci a barevnému posunu.

Mechanické rozhraní: Standardní držák M5.5, snadné zarovnání a sestavení pro moduly mikrokamer.

Výkonové výhody

Optický výkon s nízkým zkreslením: Jako objektiv s nízkým zkreslením snižuje zkreslení televizoru pod 1,5 % deformaci obrazu, která je kritická pro úlohy rozpoznávání a skenování.

Kompaktní mechanické rozměry: Tento mini deskový objektiv má celkovou délku dráhy pouze 3,6 mm, dobře se hodí pro tenký vestavěný hardware, kde je vnitřní prostor extrémně omezený.

Dobře přizpůsobená kompatibilita snímačů: Navrženo výhradně pro použití s ​​čočkou snímače 1/4”, 4,8mm obrazový kruh a ＜32,7° CRA zabraňují tmavým rohům a posunu barev, což umožňuje plné využití schopnosti pixelů snímače.

Stabilní infračervené filtrování: 650nm IR cut eliminuje infračervený šum a zlepšuje věrnost barev pro zachycení viditelného světla.

Konzistentní kvalita hromadné výroby: Vyrábí se ShangHai SILK Optical Technology CO., LTD, každá čočka prochází přísným optickým testováním, což zaručuje konzistenci parametrů pro velkoobjemové objednávky.

 Oblast použití

Miniaturní kamery pro inteligentní domácnost: Použijte tento objektiv s bajonetem M5,5 pro malé vnitřní monitorovací kamery, zvonkové kamery, abyste zachytili širokoúhlý jasný živý obraz v omezeném prostoru krytu.

Přenosná skenovací zařízení: Objektiv s nízkým zkreslením podporuje skenování čárových kódů a QR kódů a poskytuje nezkreslený obraz pro rychlé dekódování kódu.

Nositelné zobrazovací zařízení: Miniboardový objektiv s ohniskovou vzdáleností 3,05 mm se hodí pro malé nositelné kamery, rekordéry nošené na těle, čímž uspokojí požadavky na kompaktní uspořádání.

Pomocné moduly pro strojové vidění: Jako kompaktní čočka pro strojové vidění funguje pro jednoduchou detekci objektů, vizuální počítání a pomocné snímání pomocí 1/4” hardwaru snímače čočky.

Výukové a experimentální kamerové sady: Cenově výhodná optická součást pro vývoj projektů studentských vizí.
