24mm kuželová čočka

Stručný popis produktu

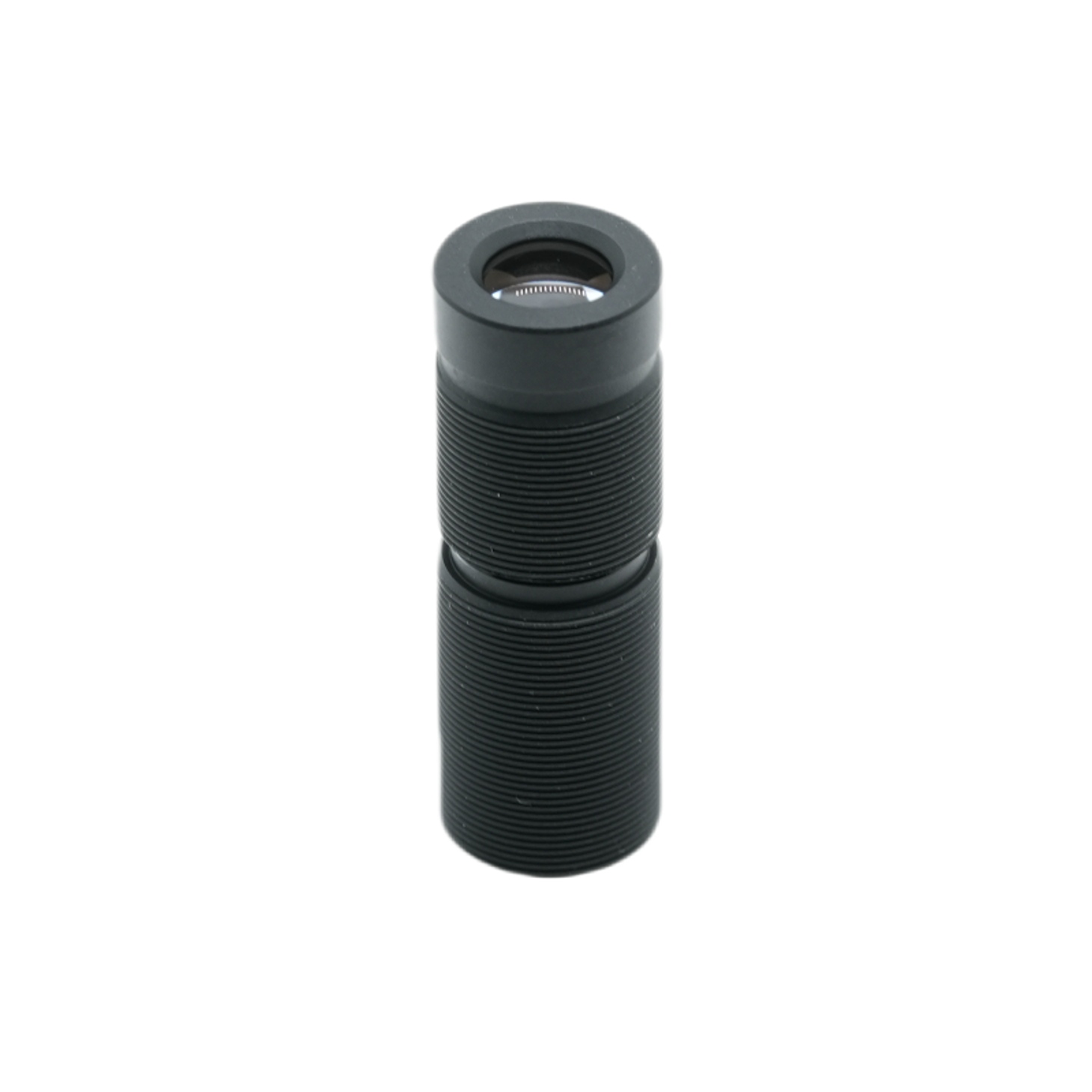

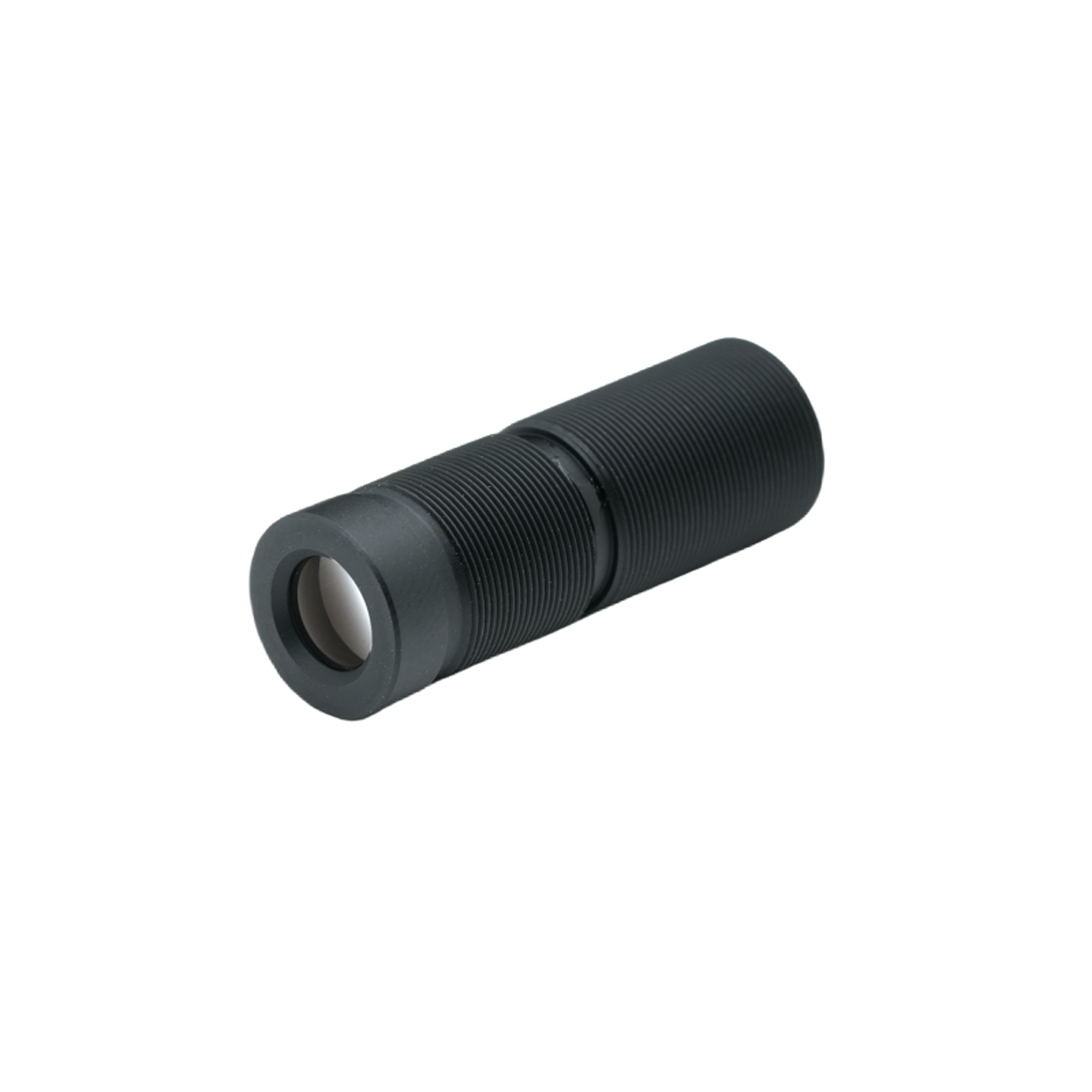

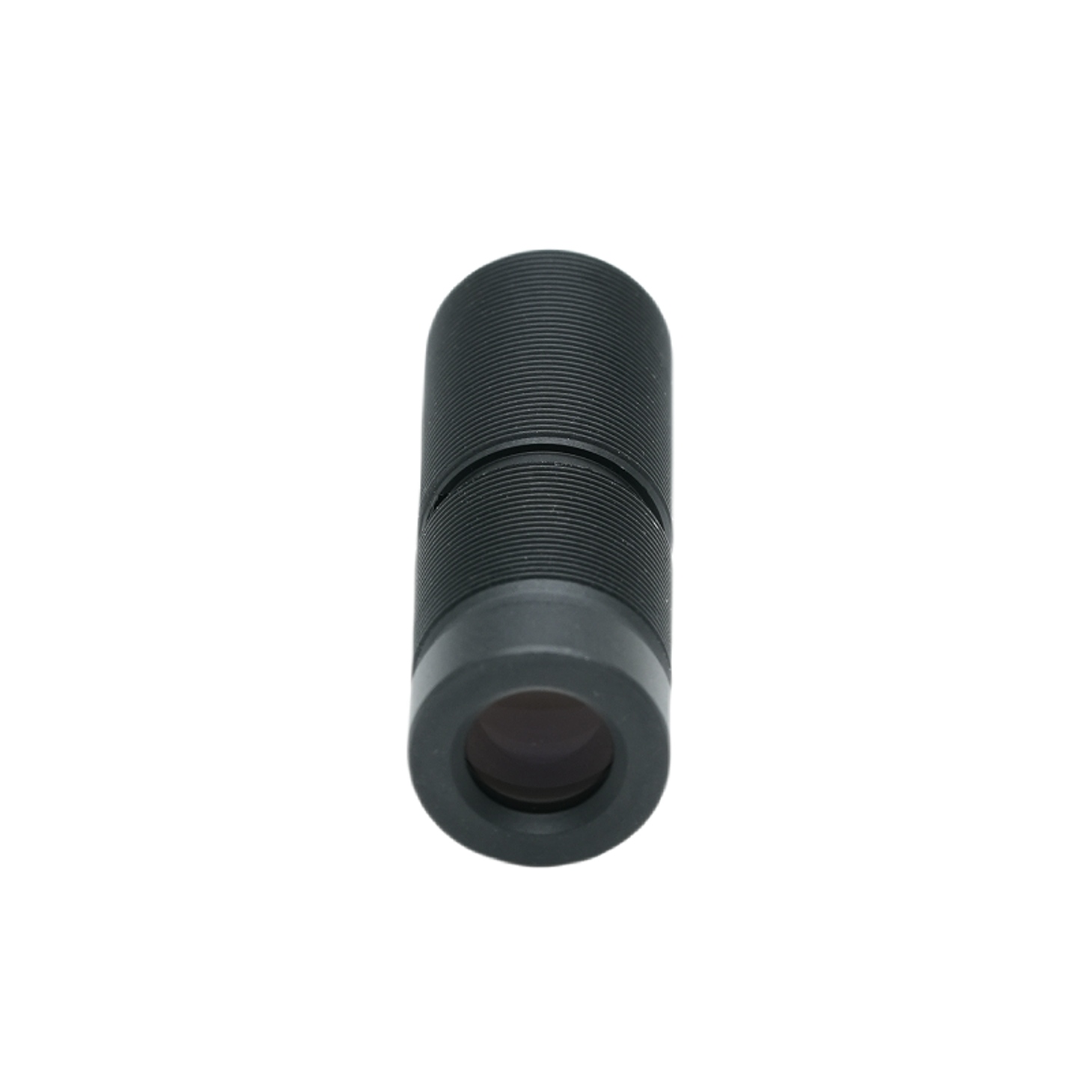

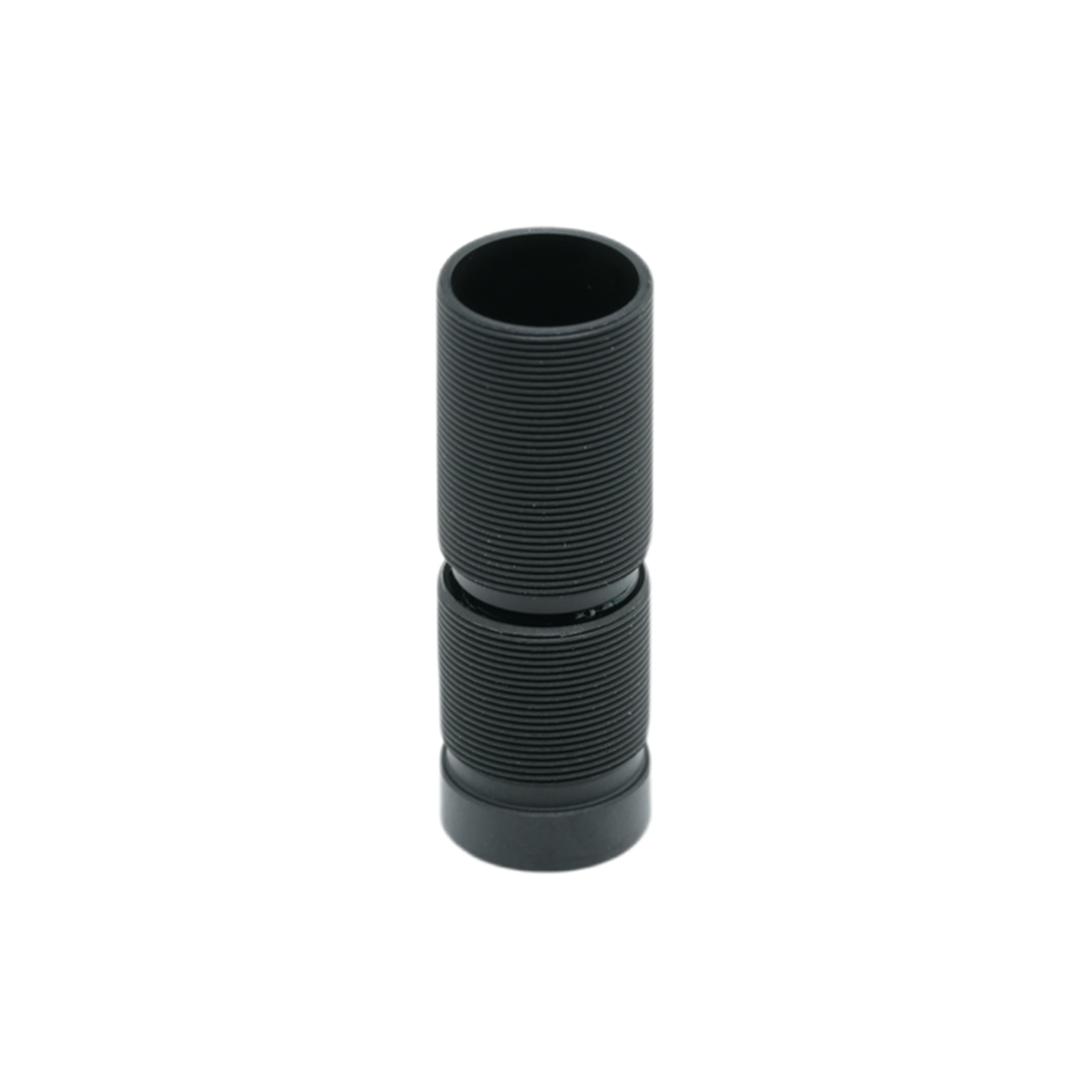

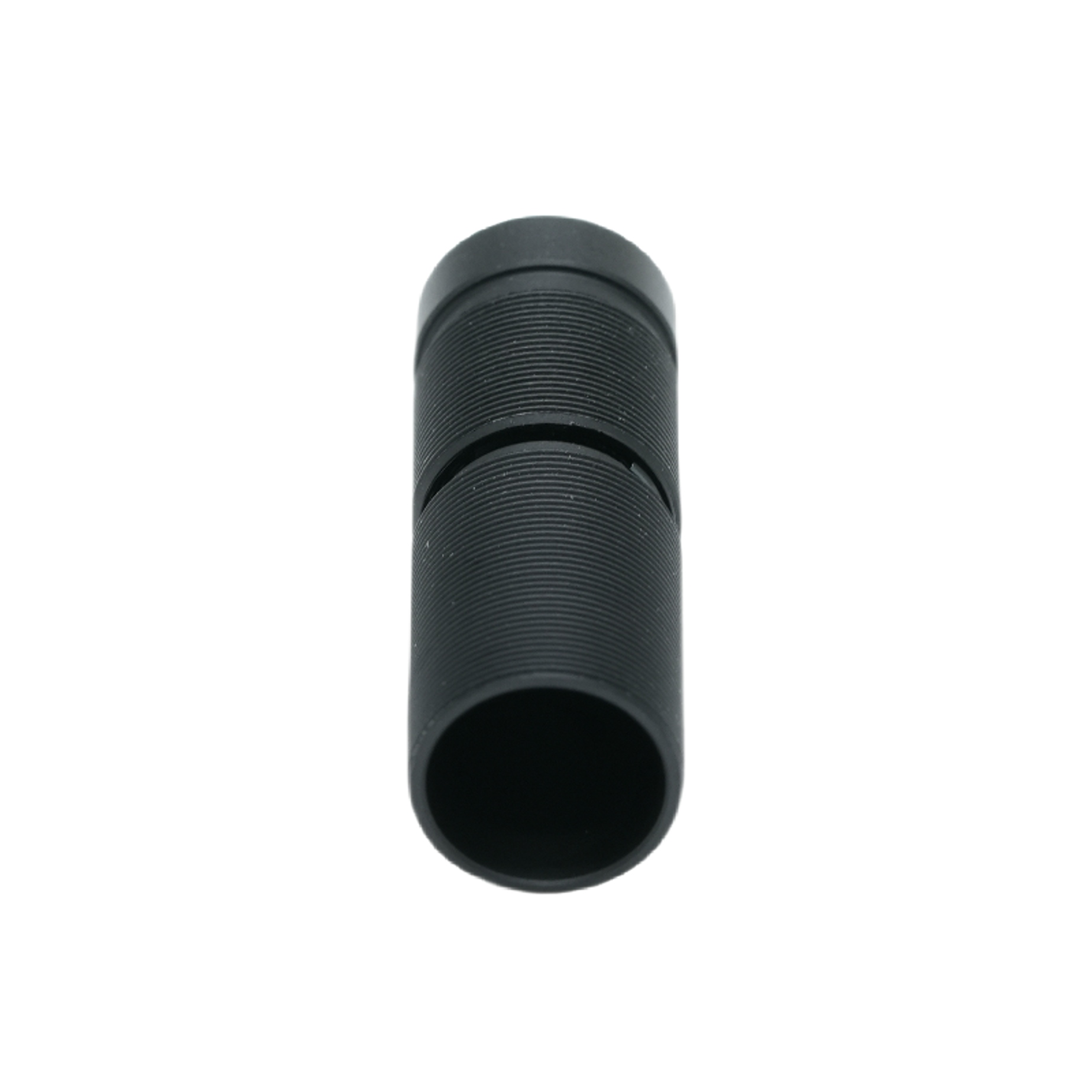

PL-2445D-M9 je kompaktní objektiv s pevnou ohniskovou vzdáleností navržený optickou technologií BOSHI pro průmyslové zobrazování s vysokým rozlišením. S ohniskovou vzdáleností 24 mm a clonou F/4,5 poskytuje tento objektiv výjimečnou čistotu a konzistentní jas na 1/2,5" snímači, který pokrývá maximální obrazový kruh Ø7,4 mm. Jeho celoskleněná (3prvková) konstrukce zajišťuje tepelnou stabilitu a vynikající přenos, zatímco závitové uchycení M9 (P0,35) poskytuje spolehlivou mechanickou integraci do systémů s úzkým zorným polem 1.7°. úhlopříčka) ideální pro dálkovou kontrolu, se zkreslením TV pouhých -0,05 % a relativním osvětlením 97,0 % – hodnoty, které zaručují věrnou geometrickou reprodukci a minimální vinětaci. Úhel hlavního paprsku (CRA) zůstává pod 6,6°, což zajišťuje vynikající kompatibilitu s moderními poli mikročoček snímačů, ať už se jedná o precizní 24mm optickou kontrolu s čočkovou délkou. Optická technologie BOSHI zachovává ostrost od středu k okraji Její robustní optická konstrukce podporuje konzistentní výkon při různých teplotách, což z ní činí spolehlivou volbu pro OEM integrátory, kteří požadují opakovatelnou kvalitu obrazu bez kompromisů ve velikosti nebo ceně.

Podrobný popis produktu

BOSHI Optical Technology představuje PL‑2445D‑M9, přesnou optickou čočku šitou na míru pro 1/2,5" senzorové platformy. Níže je uveden úplný rozpis jejích specifikací, výkonnostních výhod a aplikačních scénářů.

1. Klíčové optické parametry

Ohnisková vzdálenost: 24 mm ± 5 % – poskytuje střední perspektivu teleobjektivu, umožňující zvětšení vzdálených objektů při zachování ovladatelných pracovních vzdáleností.

Clona (F/NO.): F/4,5 ±5 % – vyvažuje propustnost světla s hloubkou ostrosti, vhodná pro dobře osvětlené výrobní haly a venkovní prostředí.

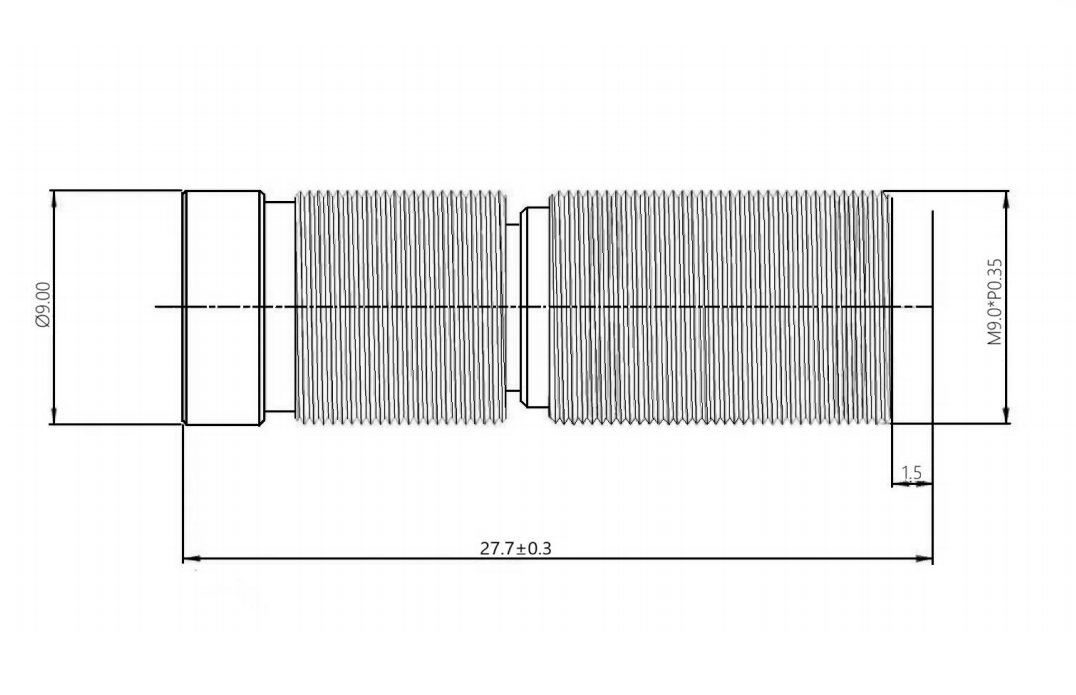

Celková délka stopy (TTL): 27,7 ± 0,3 mm – ultra kompaktní rozměry pro miniaturizované moduly kamer.

Zadní ohnisková vzdálenost (BFL): 17,65 mm – nabízí dostatečný prostor pro instalaci filtru nebo krycího skla.

Maximální obrazový kruh: Ø7,4 mm – plně pokrývá aktivní oblast 1/2,5" snímače bez oříznutí.

Zorné pole: Diagonální 16,7°, Horizontální 13,4°, Vertikální 10,7° – geometrie s úzkým úhlem ideální pro detailní kontrolu malých cílů na dálku.

Držák: M9×P0,35 – standardní závit pro miniaturní objektivy, který zajišťuje snadnou zaměnitelnost se stávajícími pouzdry na bázi M9.

2. Výkonnostní výhody

Výjimečně nízké zkreslení: Zkreslení televizoru je specifikováno na -0,05 %, téměř eliminuje sudovité nebo poduškovité efekty. To zajišťuje přesné měření rozměrů a zachování přímky, což je kritické pro metrologii a úlohy ustavování.

Vysoké relativní osvětlení: Na 97,0 % si čočka zachovává rovnoměrný jas v celém snímači, což snižuje potřebu následné korekce stínování a zlepšuje odstup signálu od šumu na periferii.

Optimalizovaný hlavní úhel paprsku: CRA <6,6° odpovídá sklonu mikročočky většiny 1/2,5" snímačů, čímž se minimalizují barevné posuny a ztráta citlivosti na okrajích. Tato kompatibilita zvyšuje celkovou kvantovou účinnost systému.

Celoskleněný design (3 prvky): Konstrukce ze 3 prvků poskytuje vynikající tepelnou stabilitu, odolnost proti poškrábání a UV záření ve srovnání s plastovými alternativami. Zaručuje opakovatelné zaostření v širokém teplotním rozsahu (-20°C až +70°C).

Přesný závit M9: Držák M9 s jemnou roztečí umožňuje přesné nastavení zaostření a bezpečné zajištění, což zabraňuje náhodnému vystředění během vibrací nebo nárazů.

3. Oblasti použití

Machine Vision & Automated Inspection: Díky své 24mm ohniskové vzdálenosti a nízkému zkreslení vyniká tento objektiv při kontrole PCB, detekci povrchových defektů a zarovnání miniaturních součástek. Úzké zorné pole se dobře kombinuje s 1/2,5" snímači s vysokým rozlišením pro rozlišení jemných detailů (např.

Průmyslová metrologie: Díky téměř nulovému zkreslení a vysokému relativnímu osvětlení je ideální pro měření měřidel, 3D skenování a kalibrační systémy, kde je prvořadá absolutní přesnost.

Zabezpečení a dohled: Pro sledování na velké vzdálenosti v chodbách, tunelech nebo obvodovém oplocení nabízí charakteristika teleobjektivu kombinovaná se světelností F/4,5 dostatečnou hloubku ostrosti, aby byly objekty zaostřeny v širokém rozsahu.

Embedded Vision Systems: Kompaktní velikost (TTL <28 mm) a závit M9 umožňují integraci do dronů, robotiky a ručních kontrolních zařízení, kde jsou váha a prostor kritické.

Vědecké a laboratorní zobrazování: Jeho stabilní optický výkon podporuje pomocné mikroskopické zobrazování, profilování paprsku a vysoce kontrastní dokumentaci plochých vzorků.

BOSHI Optical Technology navrhla PL-2445D-M9 tak, aby splňovala přísné požadavky moderní průmyslové optiky. Každá jednotka prochází individuální kolimací a testováním rozlišení, aby bylo zajištěno, že ohnisková vzdálenost 24 mm a clona F/4,5 poskytují konzistentní kvalitu. Nízká hodnota CRA objektivu a minimální zkreslení dále snižují složitost algoritmů v procesu zpracování obrazu a urychlují cykly nasazení pro systémové integrátory. Ať už se používá na vysokorychlostních výrobních linkách nebo na stacionárních měřicích stanicích, tato čočka nabízí spolehlivé a cenově výhodné řešení, které využívá desetiletí výrobních odborných znalostí společnosti BOSHI Optical Technology. Pro přizpůsobení montáže na míru nebo varianty povlaku AR poskytuje továrna flexibilní podporu OEM, která zajišťuje, že PL-2445D-M9 hladce zapadne do vaší stávající optické architektury.
