24mm kuželový objektiv

Stručný popis produktu

Optika BOSHITechnologie představuje prémiový 24mm pevný objektiv vyrobený pro spolehlivý vysoce kvalitní obraz v profesionálních a průmyslových situacích. Tento objektiv se světelností F4,5 je optimalizován pro plnou kompatibilitu s 1/2,0palcovými snímači a poskytuje jednotný optický výkon od středu k okraji obrazového rámečku. Objektiv se standardním bajonetem M12 a kompaktní strukturou těla lze hladce integrovat do různých kamerových systémů a kompaktních zařízení bez dalších úprav.

Objektiv se může pochlubit extrémně nízkým televizním zkreslením a 97 procent vysokým relativním osvětlením, což zajišťuje minimální geometrické deformace a konzistentní jas v celém obrazovém kruhu. Jeho optický design upřednostňuje ostrost, přesnost barev a čistotu hran, což z něj činí solidní volbu pro aplikace, které vyžadují přesnou vizuální reprodukci. Díky robustní mechanické struktuře a přísné kontrole kvality si tato čočka se snímačem 1/2,0 palce zachovává stabilní výkon i při dlouhodobém nepřetržitém provozu.

Tento objektiv s bajonetem M12 je vhodný pro vnitřní i venkovní použití a nabízí cenově výhodné optické řešení pro systémové integrátory, výrobce kamer a poskytovatele řešení po celém světě. BOSHI Optical Technology provádí komplexní optické testování na každé jednotce před dodáním, aby byla zaručena přesnost parametrů a trvanlivá životnost, a podporuje flexibilní množství objednávek, aby odpovídala různým měřítkům projektů.

Podrobný popis produktu

Detailní analýza parametrů

1. Jako 24mm pevný objektiv má tento produkt nominální ohniskovou vzdálenost 24 mm s 5procentní tolerancí, poskytuje stabilní zvětšení a předvídatelné zorné pole pro konzistentní obrazový výstup. Jeho světelnost F4,5 efektivně vyvažuje příjem světla a hloubku ostrosti, snižuje riziko přeexponování a udržuje objekty v různých vzdálenostech jasně zaostřené.

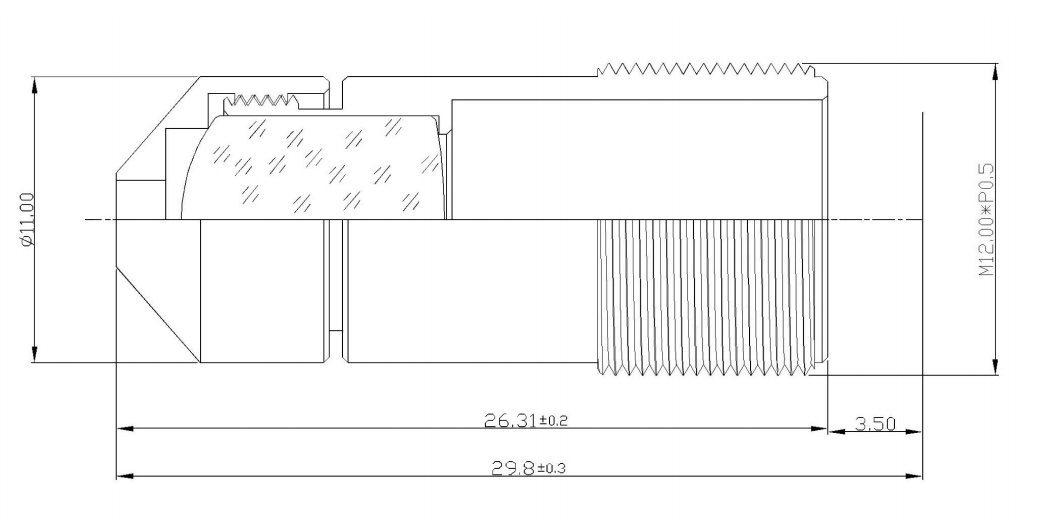

2. Tato čočka snímače 1/2,0 palce podporuje maximální obrazový kruh 8,4 mm, který plně pokrývá aktivní oblast snímačů 1/2,0 palce a zabraňuje rohové vinětaci. Mechanické zadní ostření je 3,5 mm s tolerancí 0,2 mm, což zajišťuje přesné vyrovnání vzdálenosti příruby, aby bylo zaručeno ostré zaostření na povrch snímače.

3. Objektiv využívá univerzální bajonet M12, běžné rozhraní pro kompaktní kamerové systémy, které umožňuje přímou instalaci na většinu těl fotoaparátů s bajonetem M12 a modulů snímačů. Jeho celková délka je 29,8 mm a zachovává si kompaktní tvar ideální pro prostorově omezené designy zařízení.

4. Základní optické specifikace zahrnují zorné pole s úhlopříčkou 19,3 stupně, zkreslení TV -0,05 procenta, relativní osvětlení 97,0 procent a úhel hlavního paprsku nižší než 6,6 stupňů. Optická technologie BOSHI provádí úplné testování parametrů pro každou čočku, aby bylo zajištěno, že všechny hodnoty splňují publikované standardy.

Výkonnostní výhoda

1. Design tohoto objektivu se světelností F4,5 s ultra nízkým zkreslením účinně snižuje geometrické ohýbání přímých čar v obrazu, což je zásadní pro úlohy měření a scénáře, které vyžadují přesnou obnovu scény. Jeho úroveň zkreslení je výrazně lepší než u průměrných objektivů ve stejném rozsahu ohniskových vzdáleností.

2. S 97% vysokým relativním osvětlením poskytuje tato 24mm pevná čočka vysoce rovnoměrné rozložení jasu od středu obrazu k okraji. To eliminuje běžný problém s tmavými rohy, zlepšuje celkovou kvalitu obrazu a snižuje zátěž softwarové korekce při následném zpracování.

3. Úhel hlavního paprsku menší než 6,6 stupňů zajišťuje vynikající shodu s 1/2,0palcovými snímači, minimalizuje posun barev a zhoršení ostrosti na okraji obrazu. Díky této vlastnosti je objektiv vhodný pro snímače s vysokým rozlišením, které mají přísné požadavky na úhel dopadajícího světla.

4. Optická technologie BOSHI využívá přesné optické výrobní a montážní procesy k zajištění konzistentního výkonu v rámci hromadné výroby. Kompaktní montážní konstrukce M12 podporuje rychlou instalaci a výměnu, což snižuje náklady na údržbu pro koncové uživatele a systémové integrátory.

Oblast použití

1. Tato čočka pro strojové vidění se dokonale hodí pro průmyslové kontrolní systémy, včetně detekce vad produktu, měření velikosti a monitorování montážní linky. Jeho nízké zkreslení a vysoká jednotnost obrazu podporují přesnou analýzu obrazu a spolehlivé výsledky měření.

2. Jako vysoce výkonný objektiv bezpečnostní kamery funguje dobře ve scénářích sledování s pevným bodem, jako je monitorování perimetru, kontrola vstupu a výstupu a pozorování vnitřních prostor. Ohnisková vzdálenost 24 mm poskytuje střední zorné pole pro sledování středního rozsahu s bohatým zachycením detailů.

3. Tato průmyslová inspekční čočka se hodí také pro lékařská zobrazovací zařízení, inteligentní dopravní systémy a ruční zobrazovací zařízení. Jeho kompaktní velikost a stabilní optický výkon podporují integraci do různých kompaktních a přenosných zařízení.

4. Tato 1/2,0 palcová čočka snímače slouží jako standardní optická součást pro výrobce kamerových modulů a poskytovatele systémových řešení a podporuje jak malosériové prototypování, tak nasazení ve velkém měřítku. Optická technologie BOSHI poskytuje flexibilní schémata dodávek a profesionální technickou podporu pro různé požadavky aplikací.
