Čočka s kuželovým kuželem 2,9 mm

Stručný popis produktu

BOSHI Optical Technology představuje PL‑02934H‑M12, vysoce výkonný širokoúhlý pevný objektiv zkonstruovaný pro snímače formátu 1/4". S ohniskovou vzdáleností 2,9 mm a rychlou světelností F3,4 poskytuje tento objektiv velkorysé zorné pole s úhlopříčkou 119°, díky čemuž je ideální pro všechny aplikace vyžadující širokou tepelnou stabilitu3)‑ kvalita obrazu v širokém teplotním rozsahu Objektiv se vyznačuje řízeným úhlem hlavního paprsku menším než 6,63°, který minimalizuje stínování barev a zachovává přesnost barev při spárování s moderními snímači CMOS Navzdory kompaktní celkové délce stopy 8,9 mm nabízí mechanická zadní ohnisková vzdálenost 2,46 mm flexibilní integraci se standardními držáky na televizory M12 s typickým optickým zkreslením – a4-7 % s pečlivě vyváženým optickým designem BOSHI-2. pro ultraširokoúhlé čočky, které lze digitálně korigovat – a relativní osvětlení 30 % na okraji, zajišťující použitelný jas i za špatných světelných podmínek Tento objektiv je nákladově efektivním řešením pro integrované vidění, bezpečnostní kamery, systémy pro sledování prostoru ve vozidlech a průmyslové inspekce, kde je zásadní 2,9mm kamera s ohniskovou vzdáleností a širokoúhlé 119° pokrytí dveří PL‑02934H‑M12 nabízí optický výkon a mechanickou robustnost, kterou je známá optická technologie BOSHI, s plnou kompatibilitou s 1/4" senzory a rozhraními M12.

Podrobný popis produktu

1. Analýza optických parametrů

Ohnisková vzdálenost (EFL): 2,9 mm ±5 % – krátká ohnisková vzdálenost, která umožňuje ultraširokou perspektivu, kritickou pro zachycení velkých oblastí z blízké vzdálenosti. Tato ohnisková vzdálenost 2,9 mm je hlavním určujícím faktorem úhlového pokrytí objektivu.

Clona (F/NO): F3,4 ±5 % – střední rychlost, která vyvažuje propustnost světla s hloubkou ostrosti, vhodná pro vnitřní i venkovní prostředí s proměnlivým osvětlením.

Obrazový kruh a formát snímače: Maximální obrazový kruh Φ4,65 mm, speciálně navržený pro 1/4" snímače (standardní úhlopříčka ~4,5 mm). Formát 1/4" zajišťuje plné využití aktivní plochy snímače bez vinětace.

Zorné pole: Diagonální 119°, Horizontální 81,6°, Vertikální 58° – toto 119° zorné pole poskytuje rozsáhlé okno, které snižuje počet kamer potřebných pro plné panoramatické pokrytí.

Zkreslení TV: -14,27 % (typ sudu) – předvídatelný a opakovatelný vzor zkreslení, který lze snadno softwarově korigovat, což umožňuje přímočarý výstup pro úlohy strojového vidění.

Chief Ray Angle (CRA): <6,63° – nízká CRA, která odpovídá moderním polím mikročoček snímačů, potlačuje přeslechy a barevný posun, zejména na okrajích pole 119°.

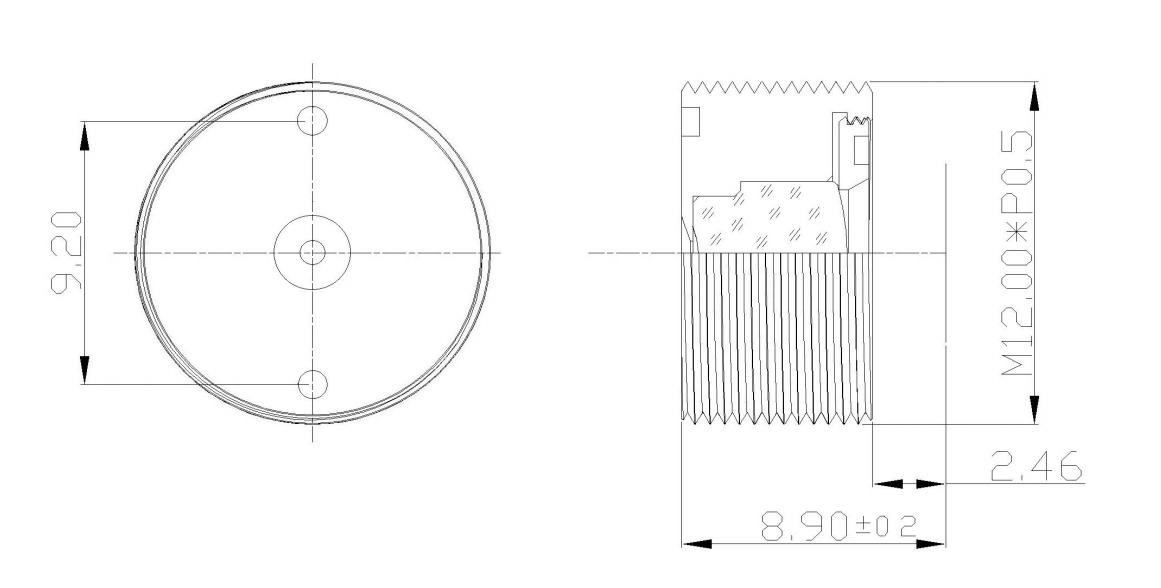

Mechanická zadní ohnisková vzdálenost (BFL): 2,46 mm ± 0,2 – poskytuje dostatečnou vůli pro IR-řezaný filtr nebo krycí sklo při zachování kompaktního rozměru držáku M12.

Celková délka dráhy (TTL): 8,90 mm ±0,3 – tenký profil, který umožňuje integraci do prostorově omezených krytů.

Relativní osvětlení: 30,0 % – zajišťuje, že jas rohů zůstane přijatelný, což usnadňuje spolehlivou detekci hran při sledování a automobilových aplikacích.

Montáž: závit M12 (standardní) – nabízí rychlé mechanické připevnění a širokou kompatibilitu s běžnými držáky objektivů.

2. Výkonnostní výhody

Ultraširokoúhlé a přesto korigovatelné zkreslení: Zkreslení televizoru -14,27 % je záměrnou konstrukční volbou pro širokoúhlou optiku. Namísto pokusů o nulové zkreslení (což by zvýšilo velikost a náklady), poskytuje optická technologie BOSHI vysoce konzistentní profil zkreslení, který lze plně kompenzovat digitálním zpracováním obrazu, přičemž zachovává výhodu ohniskové vzdálenosti 2,9 mm bez obětování periferního rozlišení.

Nízká CRA pro kompatibilitu snímačů: S úhlem hlavního paprsku pod 6,63° objektiv bezproblémově spolupracuje s 1/4" snímači, které mají mělké prohlubně pixelů. To minimalizuje vinětaci a barevnou nejednotnost a zajišťuje, že snímky pořízené v plném zorném poli 119° si udrží přirozené vyvážení barev od středu k rohu.

Tepelně stabilní skleněná konstrukce: 3prvkový celoskleněný design (ne plastový) zaručuje stabilní zaostření a rozlišení při teplotách od -20 °C do +70 °C, díky čemuž je spolehlivý pro venkovní dohled a kamery ve vozidle, kde jsou běžné teplotní výkyvy.

Kompaktní integrace: 8,9 mm TTL a M12 držák umožňuje přímou výměnu stávajících kamerových modulů. Mechanická zadní ohnisková vzdálenost 2,46 mm ponechává prostor pro volitelné filtry, zatímco clona F/3,4 nabízí dobrou hloubku ostrosti pro objekty od 0,3 m do nekonečna, což snižuje potřebu mechanismů automatického ostření.

Konzistentní osvětlení: I když relativní osvětlení je 30 %, je to typické pro 119° objektiv; postupný pokles lze kompenzovat zesílením senzoru nebo digitální korekcí stínování. Nízké clonové číslo objektivu zajišťuje adekvátní středový jas, což umožňuje použitelné snímky i za podmínek 10 luxů.

3. Oblasti použití

Dohled a zabezpečení: Dome kamery, dveřní diváky a monitory na chodbách využívají 119° zorného pole, aby pokryly široké oblasti jedinou jednotkou. Ohnisková vzdálenost 2,9 mm je optimální pro vnitřní monitorování, kde je třeba zachytit rohy místnosti bez slepých míst. Držák M12 zjednodušuje dodatečnou montáž do stávajících bezpečnostních krytů.

Automobilový průmysl a mobilita: Systémy pro sledování okolí, kamery pro slepý úhel a zadní kamery pro vozidla využívají širokou úhlopříčku 119° k odstranění slepých zón. Robustní skleněná konstrukce a stabilní optický výkon za teploty jsou v souladu s požadavky automobilové kvalifikace.

Strojové vidění a robotika: Předvídatelné zkreslení objektivu a nízká CRA umožňují přesné metrické měření po korekci pro detekci objektů, navigaci a navádění typu pick-and-place. Kompaktní 8,9 mm TTL umožňuje integraci do užitečného zatížení dronu nebo ručních skenerů.

Spotřební elektronika: Chytré dveřní zvonky, VR/AR náhlavní soupravy a 360° konferenční kamery využívají kompatibilitu 1/4" snímače a široké zorné pole pro pohlcující zážitky. Clona F/3,4 poskytuje dostatečnou hloubku ostrosti pro rozpoznání obličeje na různé vzdálenosti.

Industrial IoT & Embedded Vision: Díky své pevné ohniskové vzdálenosti a jednoduchému rozhraní M12 je tento objektiv ideální pro kontrolní systémy na výrobních linkách, kde 119° pohled může kontrolovat velké PCB panely nebo obalové povrchy v jediném rámu. Optická technologie BOSHI podporuje přizpůsobení mechanické zadní ohniskové vzdálenosti tak, aby vyhovovala různým krycím sklíčkům snímače, což dále rozšiřuje všestrannost objektivu.

Ve všech těchto aplikacích základní atributy – ohnisková vzdálenost 2,9 mm, clona F/3,4, formát snímače 1/4", zorné pole 119°, nízké zkreslení televizoru, řízený úhel hlavního paprsku a bajonet M12 – zajišťují, že objektiv BOSHI Optical Technology poskytuje konzistentní, vysoce kvalitní obraz s minimálním úsilím při následném zpracování. Tento produkt je prvotřídní volbou mezi širokým pokrytím, efektivitou a cenou.
