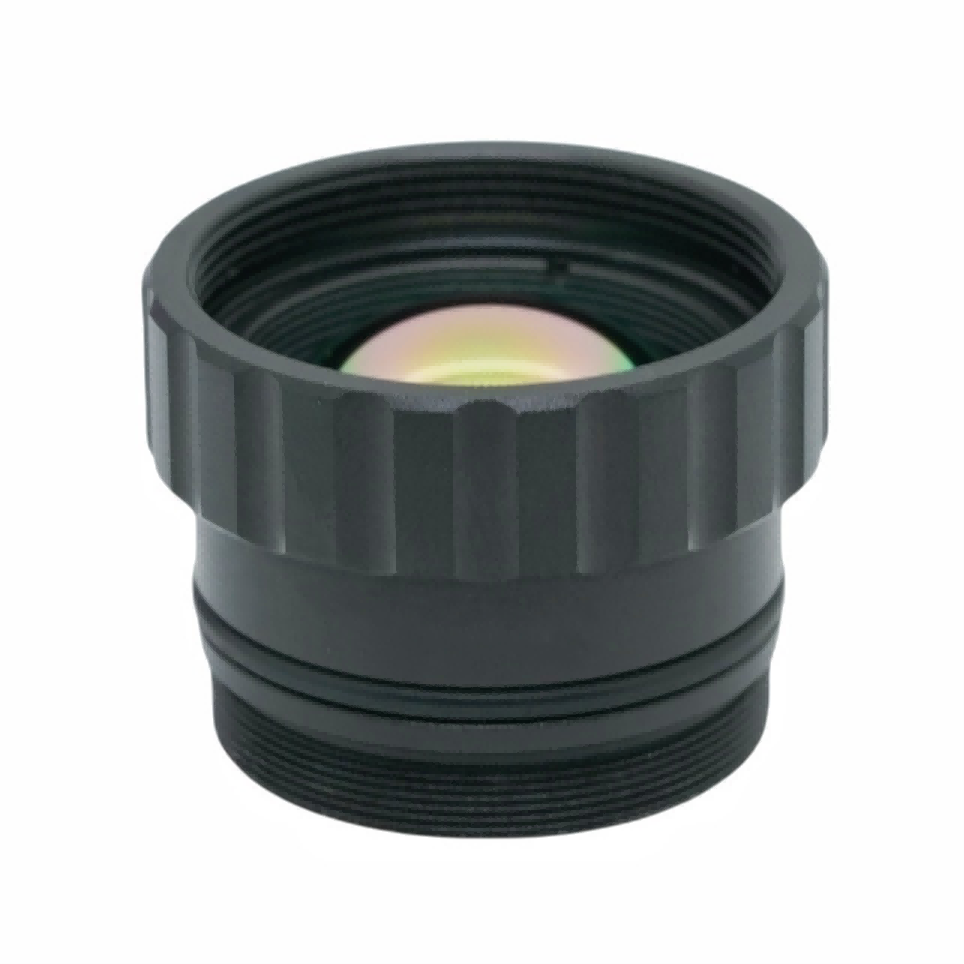

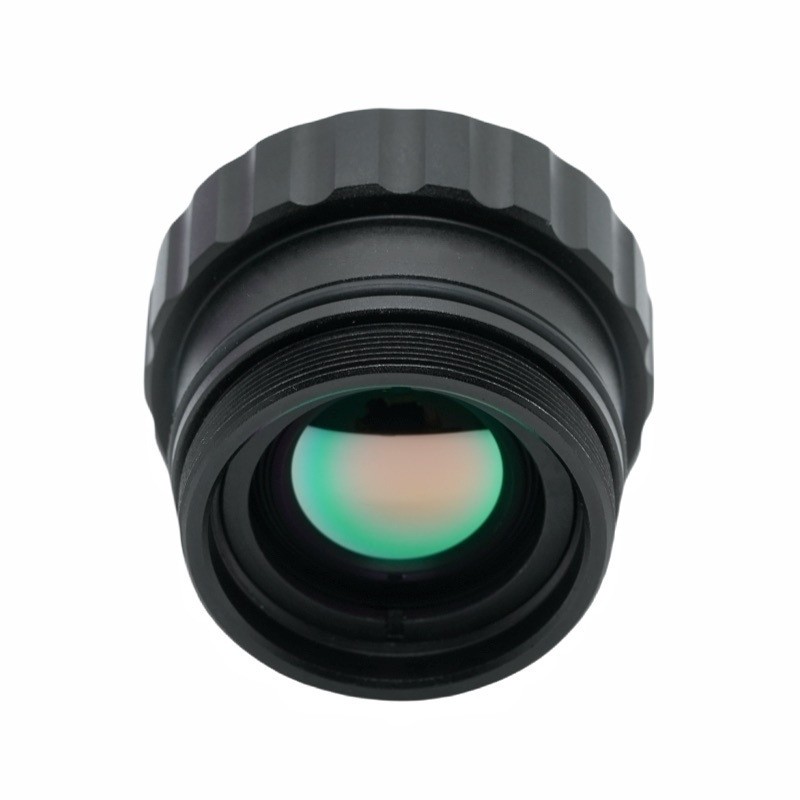

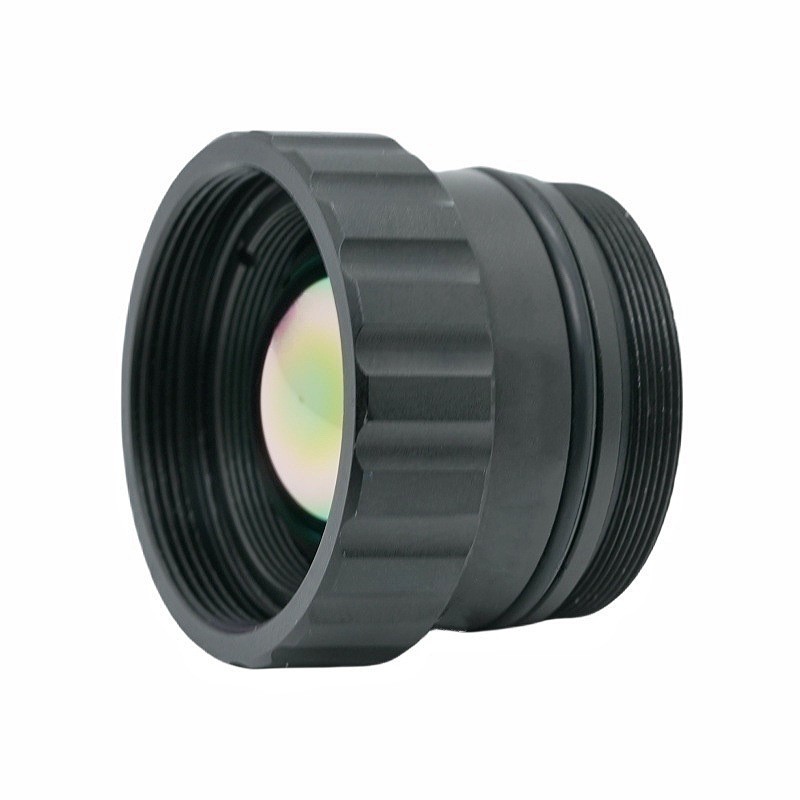

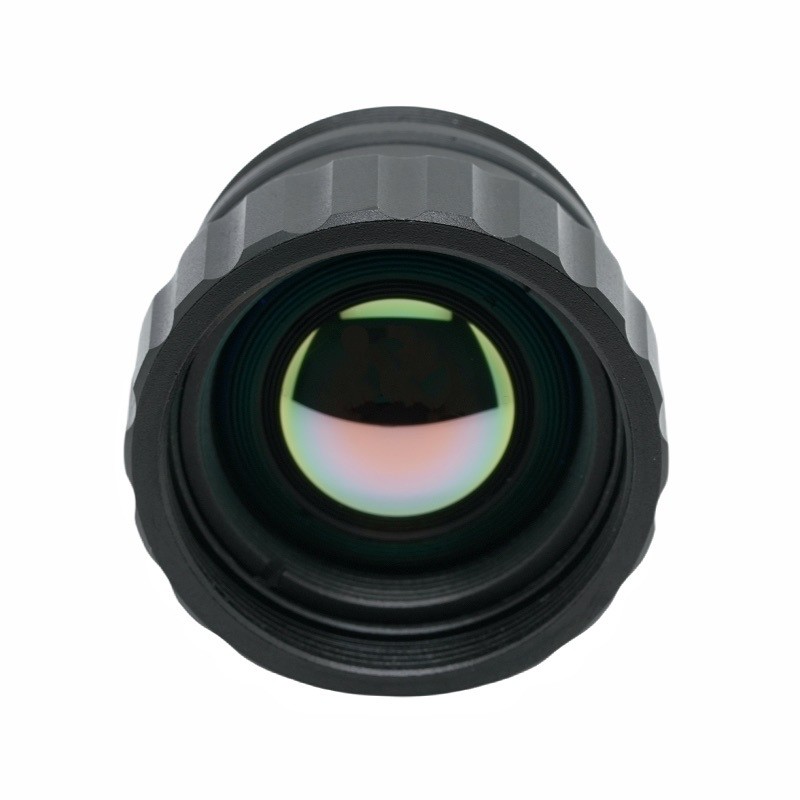

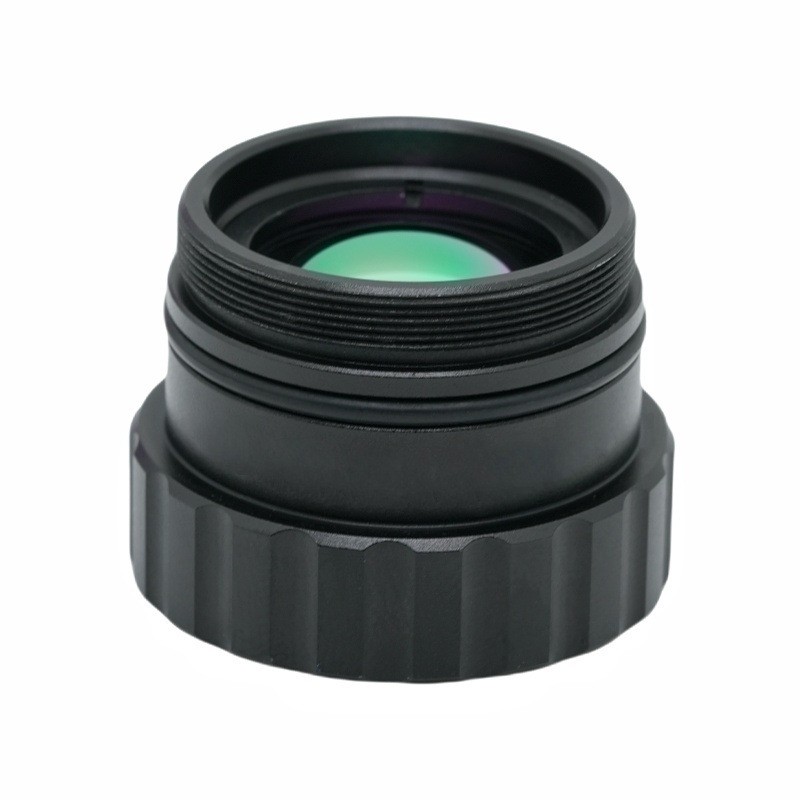

Popis produktu19mm F1.0 M22 12um AR objektiv Dlouhovlnný infračervený termovizní objektiv
ČOČKA BOSHI je přední čínský výrobce, dodavatel a vývozce standardních objektivů M12. Dodržování snahy o dokonalou kvalitu výrobků, takže náš standardní objektiv M12 byl spokojen mnoha zákazníky. Extrémní design, kvalitní suroviny, vysoký výkon a konkurenceschopná cena jsou to, co chce každý zákazník, a to je také to, co vám můžeme nabídnout. Poskytneme vám nejlepší poprodejní servis a včasné dodání.

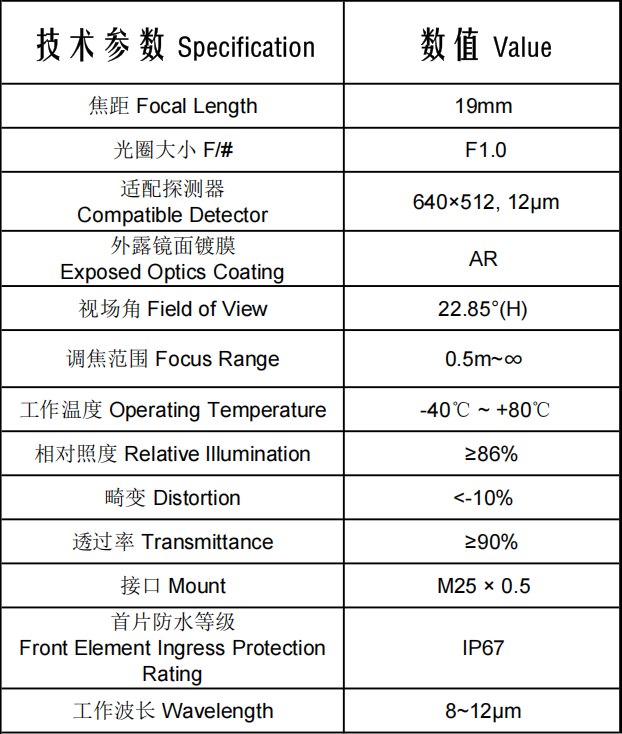

I. Podrobná interpretace základních parametrů

1. Hloubkové rozdělení parametrů

1. Ohnisková vzdálenost 19 mm, ultra velká světelnost F1,0

F1.0 je vzácná velká světelnost mezi objektivy LWIR, poskytuje mnohem vyšší světelný tok než běžné modely F1.4/F1.8 a výrazně zlepšuje poměr signálu k šumu pro slabé zdroje tepla s nízkou teplotou.

19mm dlouhá ohnisková vzdálenost zužuje zorné pole a zvětšuje vzdálené cíle, specializuje se na jemnozrnné dálkové měření teploty a sledování, které vyžaduje jasné rozpoznání detailů.

2. Provozní vlnová délka: 8~12μm

Standardní atmosférické transmisní okno pro dlouhovlnné infračervené záření, kompatibilní s nechlazenými jádry termokamer s oxidem vanadu pro termovizi a měření teploty lidských těl, elektrických zařízení a strojů.

3. Kompatibilní detektor: 640×512, 12μm pixel Pitch

Odpovídá běžným průmyslovým nechlazeným infračerveným jádrům od společností Guide, Hikvision, Dahua, Dali a dalších výrobců. 12μm rozteč pixelů vyvažuje rozlišení obrazu a celkové náklady na vybavení.

4. Horizontální zorné pole: 22,85°

Úzká charakteristika FOV: cíle se zdají větší na stejné pozorovací vzdálenosti a odhalují jemné tepelné detaily z dálky. Optimalizováno pro dálkové monitorování s pevným bodem spíše než pro širokoúhlé panoramatické pokrytí.

5. Rozsah ostření: 0,5 m ~ ∞

Ultra krátká minimální zaostřovací vzdálenost 0,5 m umožňuje detailní kontrolu malých součástí, zatímco zaostřování na nekonečno podporuje hlídky na dlouhé vzdálenosti, které pokrývají jak tepelné testování mikrosoučástek, tak i velkoplošnou dálkovou kontrolu v jedné čočce.

2. Základní metriky kvality obrazu

1.AR Antireflexní vrstva na exponované optice + propustnost ≥90 %

Vlastní antireflexní vrstva optimalizovaná pro pásmo 8–12μm. ≥90% propustnost celé vlny překonává průmyslový průměr 70%~85%, maximalizuje zachycení infračervené energie pro detekci slabých tepelných skvrn s minimálním odleskem a obrazy duchů při intenzivním osvětlení.

2. Relativní osvětlení ≥ 86 %

Rohy obrazu si zachovávají 86 % středového jasu se zanedbatelným poklesem jasu okrajů. Jednotný rám eliminuje chyby čtení teploty na okrajích a zabraňuje šumovým špičkám způsobeným nuceným softwarovým zjasněním okrajových oblastí při velkoplošném skenování.

3. Zkreslení < -10 %

Záporná hodnota označuje soudkové zkreslení, což je běžný kompromis pro infračervené čočky s dlouhým úzkým FOV. Obětuje mírnou geometrickou linearitu pro dosažení vynikající propustnosti a relativního osvětlení. Tato čočka je optimalizována pro detekci teploty a identifikaci cíle, nikoli pro vysoce přesné měření rozměrů.

3. Environmentální a mechanický design

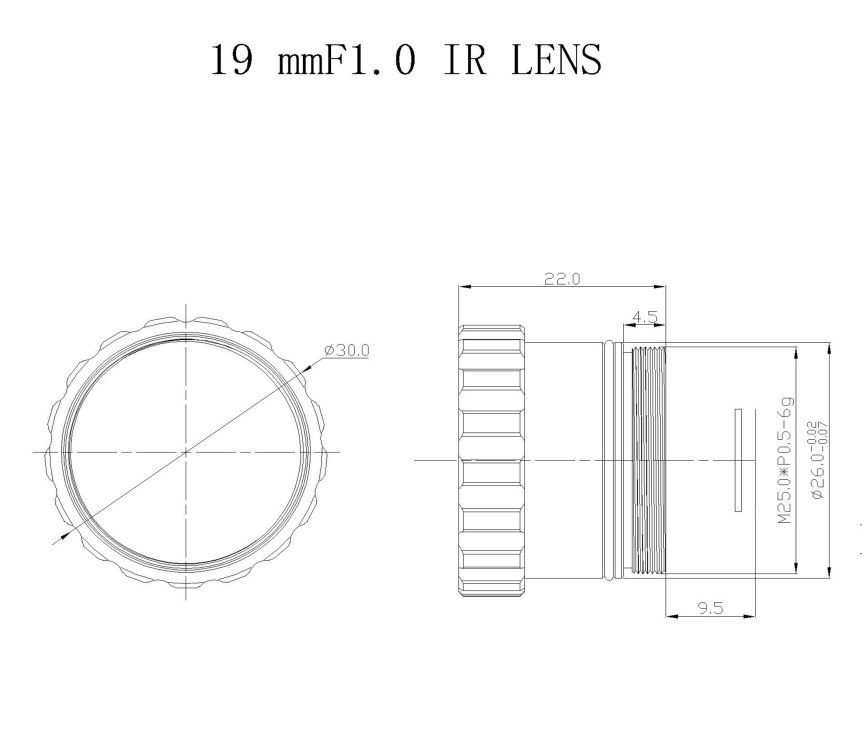

1.Upevnění: M25 × 0,5

Standardní závitové rozhraní určené pro infračervené čočky s dlouhým ohniskem, které nabízí bezproblémovou integraci se všemi 640pixelovými jádry termokamery s dlouhými vlnami.

2. Stupeň ochrany proti vniknutí předního prvku: IP67

Vestavěná prachotěsná a vodotěsná ochrana předního členu objektivu. Může být umístěn venku bez dalších ochranných oken, odolává dešti a písečným bouřím a zároveň zjednodušuje konstrukční návrh venkovních zařízení.

3.Provozní teplota: -40℃ ~ +80℃

Mimořádně široký rozsah teplotní tolerance, který pokrývá mrazivé severní zimy, parná letní vedra a průmyslové dílny s vysokou teplotou. Udržuje stabilní zaostření a neporušený povlak bez delaminace nebo rozostření při extrémních teplotních výkyvech pro celoroční nepřetržitý provoz.

II. Hlavní výhody výkonu

Výhoda 1: Špičková propustnost infračerveného světla ve své třídě: F1,0 velká clona + ≥90 % ultravysoká propustnost

Jen málo infračervených čoček s dlouhým ohniskem ekvivalentní specifikace dosahuje 90% propustnosti. V kombinaci s ultra velkou clonou F1.0 poskytuje špičkovou citlivost pro detekci slabých zdrojů tepla na velké vzdálenosti, jako je drobné přehřátí drátu a skryté zvýšení teploty zařízení, s ostrým zobrazením nízkoteplotních cílů.

Výhoda 2: Vynikající jednotnost rámu pro přesné odečítání okrajové teploty

Ultra vysoké relativní osvětlení ≥ 86 % minimalizuje útlum jasu v rozích obrazu. Při skenování velkých polí zařízení, jako jsou fotovoltaické panely a rozvodné skříně, zůstávají hodnoty teploty na okrajích rámu konzistentní bez zjevné odchylky.

Výhoda 3: Dvourozsahové ostření pro makro scénáře a scénáře na dlouhé vzdálenosti

Schopnost 0,5 m blízkého zaostření umožňuje tepelnou kontrolu desek plošných spojů, malých svorek vodičů a ložisek, zatímco ostření na nekonečno na velkou vzdálenost podporuje hlídky na více kilometrů. Jediná čočka splňuje jak přesné testování mikrosoučástek, tak dálkovou kontrolu v pevném bodu.

Výhoda 4: Venkovní robustnost za každého počasí a stabilita při široké teplotě

Krytí přední čočky IP67 v kombinaci s provozní teplotou -40~+80℃ umožňuje přímé nasazení v drsných prostředích včetně dolů, rozvoden, divočiny a tunelů, bez rizika posunu ohniska nebo odlupování povlaku při extrémních teplotách.

Výhoda 5: Dlouhé zaostření Úzké zorné pole pro zvětšené detaily na velkou vzdálenost

Ve srovnání s kratšími 13mm objektivy, 19mm ohnisková vzdálenost a 22,85° úzké FOV poskytují vyšší cílové zvětšení na stejnou vzdálenost, ideální pro identifikaci drobných tepelných defektů včetně poškozených izolátorů, přerušených drátěných pramenů a jemných horkých míst zařízení z velké dálky.

III. Cílová aplikační pole

1. Kontrola napájecí sítě (primární aplikace)

·Dálkové měření teploty pro vysokonapěťová přenosová vedení a sloupy: 19mm dlouhá ohnisková vzdálenost zvětšuje izolátory a drátové spoje na tisíce metrů daleko, zatímco vysoká propustnost F1.0 zachycuje slabé vady způsobené přehřátím. Krytí IP67 a široká teplotní tolerance se přizpůsobí horským venkovním rozvodnám.

·Detekce horkých míst PV panelu: Vysoké relativní osvětlení zaručuje přesné odečítání teploty přes okraje panelu a propustnost ≥90 % detekuje slabá horká místa baterie.

·Přesné tepelné testování vysokonapěťových rozvaděčů a transformátorů: minimální ohnisko 0,5 m podporuje detailní skenování skrytých teplotních anomálií na kompaktních elektrických součástkách.

2. Prediktivní údržba pro přesná průmyslová zařízení

·Dálkové monitorování motorů, ložisek a metalurgických strojů: Toleruje okolní teploty až do +80 ℃ pro skenování celých výrobních linek z dálky a varuje před poruchami přehřátí.

·Kontrola elektronických součástek a skříní akumulátorových baterií: 0,5m makro ostření přesně zaměří jemné tepelné abnormality na deskách plošných spojů a bateriových článcích.

· Hlídání úniku tepla pro dálková chemická potrubí a skladovací nádrže: Skenuje na dálku celé trasy potrubí, aby zjistila menší poškození izolace a body tepelných ztrát.

3.Dlouhé venkovní zabezpečení a ostraha hranic

· Včasné varování na perimetru pro ropná pole, doly a průmyslové parky: Úzké FOV zámky na vzdálené kopce a hraniční zdi, aby detekovaly vnikající osoby a vozidla podle jejich tepelných charakteristik.

·Noční vidění za každého počasí pro ochranu hranic a pobřeží: Odolnost vůči nízkým teplotám -40 °C vyhovuje mrazivé divočině a krytí IP67 poskytuje stabilní zobrazení za deště, sněhu a písečných bouří.

4. Železniční doprava a infračervené monitorování na vozidle

·Dálková tepelná kontrola vysokorychlostních železničních trolejových drátů: Dlouhá ohnisková vzdálenost zvětšuje nadzemní kabely pro detekci přehřátí trolejového vedení a polohovacího hardwaru; přední čočka odolává mlze a prachu z prostředí tunelů bez zamlžování.

·Dálkové teplotní testování ocelových kolejniček a upevňovacích prvků, plus funkce nočního vidění s dlouhým zaostřením pro palubní systémy.

5. Prevence lesních požárů a monitorování přírodních zdrojů

Monitorování lesních požárů pomocí pozemních naklápěcích jednotek nebo UAV: ​​Identifikuje rané doutnání skryté v lesích několik kilometrů daleko. Vysoká propustnost zachycuje slabé nízkoteplotní zdroje požáru pro pokročilé včasné varování před lesními požáry.

6. Nouzová kontrola speciálního vybavení

Dálkové tepelné pozorování míst požáru, stínění skrytého vysokoteplotního nebezpečí ve velkých skladech a dálkové tepelné sledování těžké přístavní techniky.

IV. Vysvětlení kompromisu produktu (poznámka k omezení)

Významné soudkovité zkreslení (<-10 %) činí tento objektiv nevhodným pro aplikace vyžadující vysoce přesné měření rozměrů nebo geometrické mapování. Jeho optická konstrukce upřednostňuje propustnost, stejnoměrnost hran a citlivost detekce teploty na velkou vzdálenost, optimalizovaná čistě pro scénáře tepelného měření a rozpoznávání cílů.

Náš Starlight Lens lze nainstalovat do chytré domácí webové kamery, kamery s umělou inteligencí.

19mm F1.0 M22 12um AR objektiv Dlouhovlnný infračervený termovizní objektiv Bezpečnostní monitorovací objektiv Starlight, standardní objektiv se závitem M12, s 2,0 F/NO, 6G strukturou, lehčí, s vysokou nákladovou efektivitou! Pokud máte zájem o náš standardní objektiv Starlight, můžete se s námi nyní poradit, včas vám odpovíme!

Výrobek má následující specifické vlastnosti:

1. Vlastnosti produktu: Vyrobeno ze všech plastových materiálů, při zajištění kvality výrobků můžeme zákazníkům nabídnout nižší nákupní cenu..

2. Výhody produktu: Velký úhel, malá velikost, široký rozsah hloubky ostrosti.

Netrpělivě očekáváme váš nákup a těšíme se, že vám poskytneme tu nejlepší spolupráci a hlubší obchodní spolupráci.
