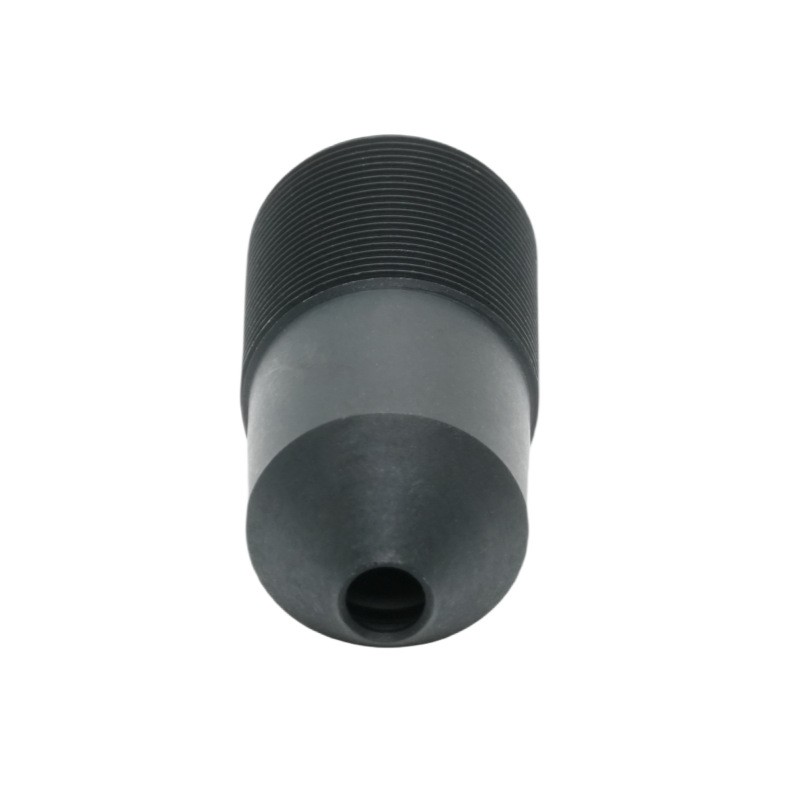

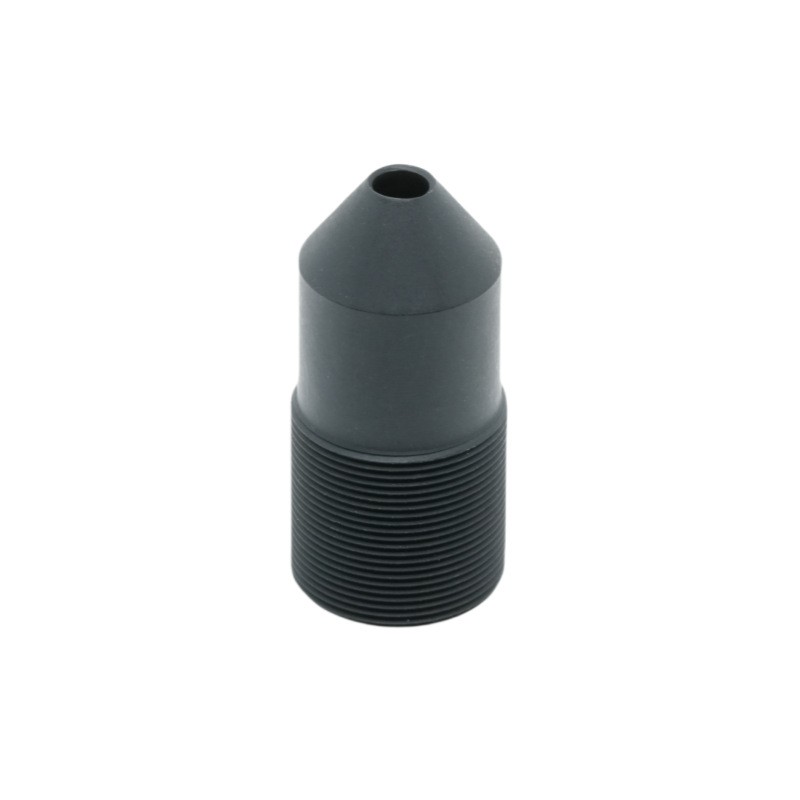

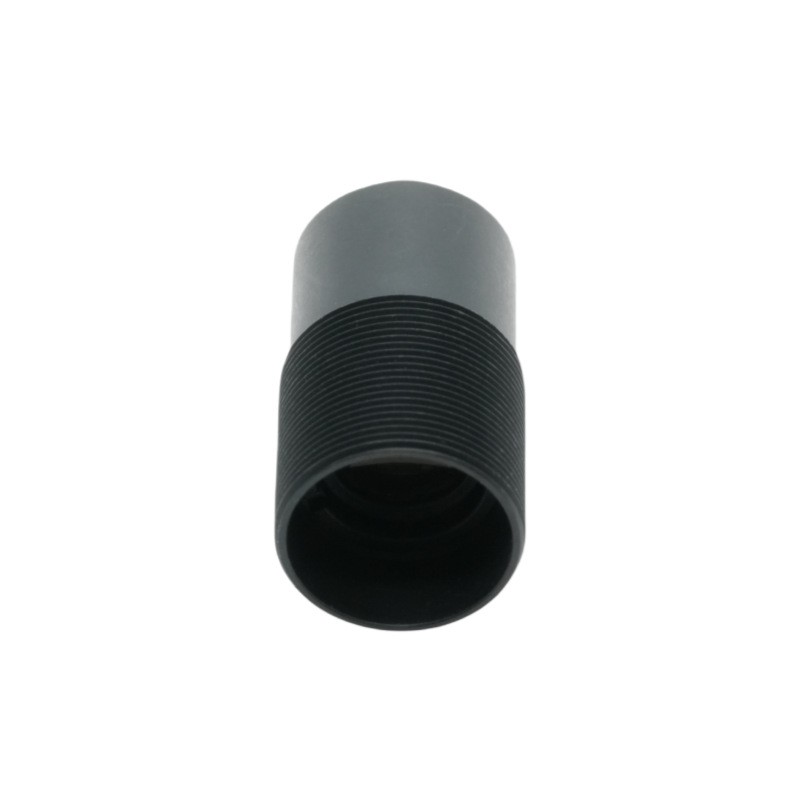

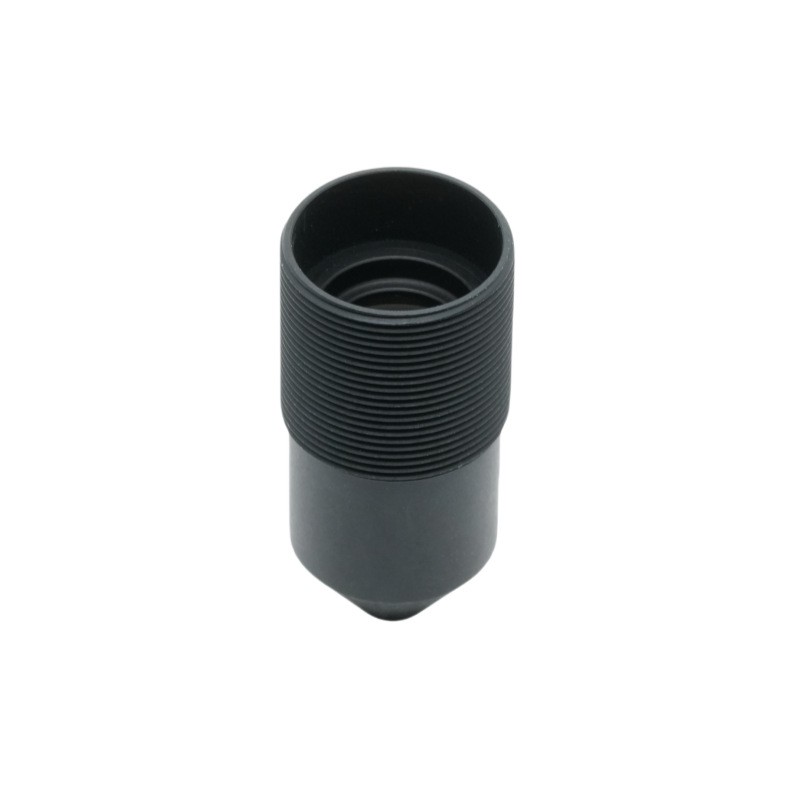

16mm kuželová čočka

Stručný popis produktu:

PL-1645F-M12 od BOSHI Optical Technology je kompaktní objektiv s ohniskovou vzdáleností 16 mm a clonou F4,5 zkonstruovaný speciálně pro snímače formátu 1/2". Tento objektiv s bajonetem M12, navržený s celoskleněnou konstrukcí se 4 skleněnými prvky, poskytuje 28,3°, maximální úhlopříčka zorného pole 8 mm a podporuje ideální zorné pole Ø 8 mm. 1/2" a menší zobrazovače v prostorově omezených systémech vidění. S mechanickou zadní ohniskovou vzdáleností 3,65 mm a celkovou délkou stopy pouhých 28,65 mm se PL-1645F-M12 bez problémů integruje do kamerových modulů na úrovni desky pro průmyslovou kontrolu, biometrickou identifikaci a vestavěné zobrazovací aplikace. Optická technologie BOSHI optimalizovala tento 16mm objektiv F4,5 pro vynikající osvětlení od okraje k okraji, přičemž dosáhla 95% relativního osvětlení a ultra nízkého zkreslení televizoru -0,25 %, což zajišťuje věrnou reprodukci obrazu i ve scénách s vysokým kontrastem. Úhel hlavního paprsku je přísně kontrolován pod 8°, čímž se minimalizuje vinětace a barevný posun ve spojení s moderními snímači CMOS. Ať už se používá v automatizaci továren, v logistických čtečkách čárových kódů nebo v lékařských zobrazovacích zařízeních, tento 1/2" objektiv se snímačem nabízí vyváženou kombinaci rozlišení, kompaktnosti a hospodárnosti. Důvěřujte optické technologii BOSHI, která zajistí spolehlivý optický výkon pro váš produkt zraku nové generace, přičemž PL-1645F-M12 nastavuje měřítko pro přesnost v kategorii objektivů M12.

Podrobný popis produktu:

1. Podrobný parametr

Ohnisková vzdálenost (EFL):16 mm ± 5 % - Poskytuje střední teleobjektivovou perspektivu, ideální pro rozpoznávání objektů na pracovní vzdálenosti mezi 100 mm a 2000 mm.

Clona (F/NO):F4,5 ±5 % - Vyrovnává propustnost světla s hloubkou ostrosti, vhodné pro vnitřní a dobře osvětlené venkovní prostředí bez obětování rozlišení.

Optická konstrukce:4G (celoskleněné prvky) - Zajišťuje tepelnou stabilitu, vysokou propustnost a odolnost vůči degradaci prostředím ve srovnání s hybridními designy plast-sklo.

Obrázkový kruh:Ø8,5 mm max - Plně pokrývá 1/2" snímače (úhlopříčka ~8 mm) a je zpětně kompatibilní s 1/2,3" a 1/3" formáty.

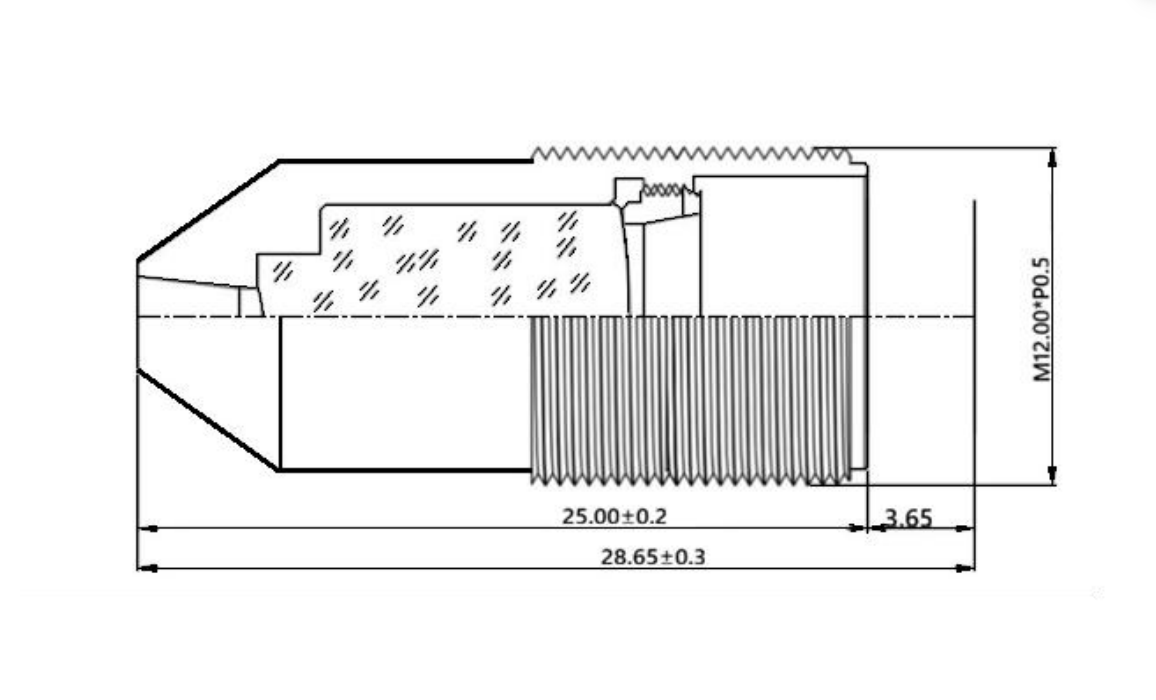

Mechanická zadní ohnisková vzdálenost:3,65 mm ±0,2 - Umožňuje přímou integraci se standardními deskami snímačů M12 a volitelnými držáky IR-cut filtrů.

Celková délka stopy:28,65 mm ±0,3 - Ultra kompaktní profil pro miniaturizované kamery v dronech, ručních zařízeních a sledovacích uzlech.

Zkreslení TV:-0,25 % - Téměř neviditelné soudkovité zkreslení, kritické pro měření a aplikace OCR.

Relativní osvětlení:95,0 % - Výjimečná jednotnost, snižující potřebu korekce plochého pole při následném zpracování.

CRA (hlavní úhel paprsku):<8°- Odpovídá poli mikročoček většiny snímačů Sony, ON Semi a OmniVision 1/2" a zabraňuje barevnému stínování.

Montáž:M12×P0.5 - Průmyslový standardní závit pro rychlou zaměnitelnost a aktivní vyrovnání.

2. Výkonnostní výhody

Vysoká stejnoměrnost a nízké zkreslení: 95% relativní osvětlení a -0,25% zkreslení zajišťují, že 16mm objektiv s ohniskovou vzdáleností F4,5 apertury vytváří geometricky přesné snímky s minimálním poklesem, což snižuje režii algoritmické korekce v potrubí strojového vidění.

Optimalizovaná CRA pro moderní snímače: S hlavním úhlem paprsku pod 8° tato čočka 1/2" snímače eliminuje periferní barevné artefakty, což umožňuje konzistentní vyvážení bílé a věrnost barev v celém poli – zásadní výhoda pro rozpoznávání obličejů a třídění na základě barev.

Celoskleněná odolnost: Konstrukce 4G odolává posunu zaostření v důsledku kolísání teploty (-20 °C až +70 °C), díky čemuž je průmyslová čočka s bajonetem M12 spolehlivá v továrních halách, venkovních kioscích a doplňkových automobilových kamerách.

Kompaktní mechanický design: S délkou pouhých 28,65 mm se vejde do tenkých krytů, zatímco 3,65 mm BFL poskytuje dostatek prostoru pro krycí sklo nebo sady filtrů, což zjednodušuje mechanický design pro systémové integrátory.

Kompatibilita Plug-and-Play: Závit M12 a standardní zadní ohnisková vzdálenost umožňují přímou výměnu stávajících objektivů bez mechanického přepracování, což zkracuje dobu uvedení na trh pro výrobce OEM fotoaparátů.

3. Aplikační doména

Industrial Machine Vision: Konfigurace 16mm F4,5 vyniká při detekci defektů na výrobních linkách (např. kontrola PCB, analýza povrchových škrábanců), kde je prvořadé mírné zvětšení a nízké zkreslení.

Biometrie a kontrola přístupu: 1/2" čočka snímače poskytuje ostrou duhovku a rysy obličeje na pracovní vzdálenost 30-50 cm, zatímco <8° CRA zajišťuje kompatibilitu se snímači vylepšenými NIR pro aktivní IR osvětlení.

Logistika a čtení čárových kódů: 28,3° FOV a vysoké relativní osvětlení umožňují spolehlivé dekódování 1D/2D kódů v různých velikostech balení, a to i při nerovnoměrném osvětlení.

Vestavěné OEM systémy: Od vyhýbání se překážkám dronu po lékařskou endoskopii, čočka s montáží M12 nabízí osvědčený tvarový faktor pro sériovou výrobu s optickou technologií BOSHI poskytující úplnou optickou a mechanickou dokumentaci pro rychlou integraci.

Smart Retail & Shelf Monitoring: Nízký profil zkreslení podporuje přesný odhad rozměrů produktu a shodu s planogramem, zatímco kompaktní pouzdro se hodí do diskrétních kamer na stropě nebo na okraji police.
