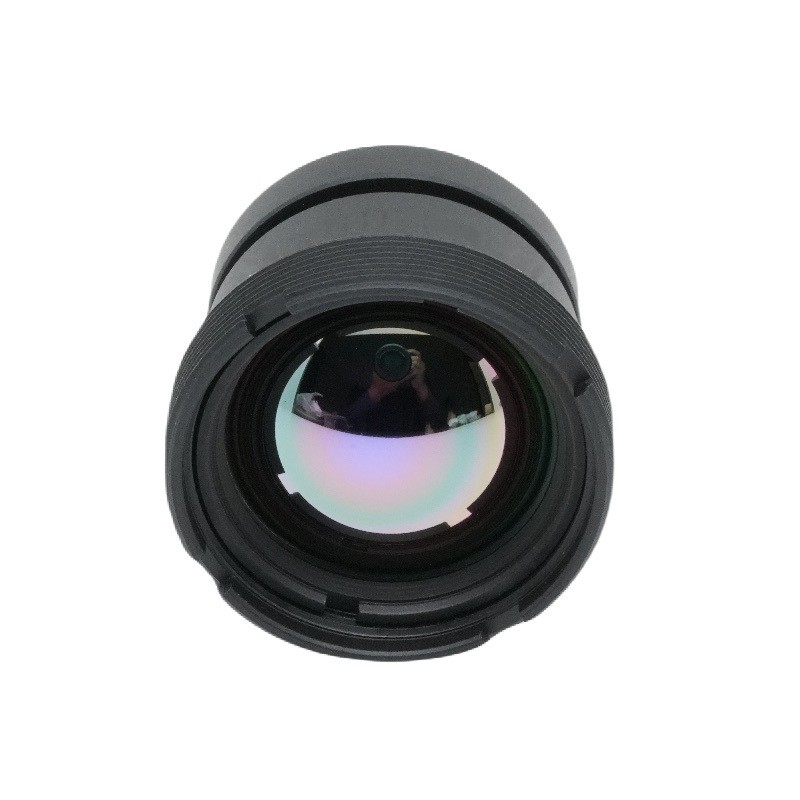

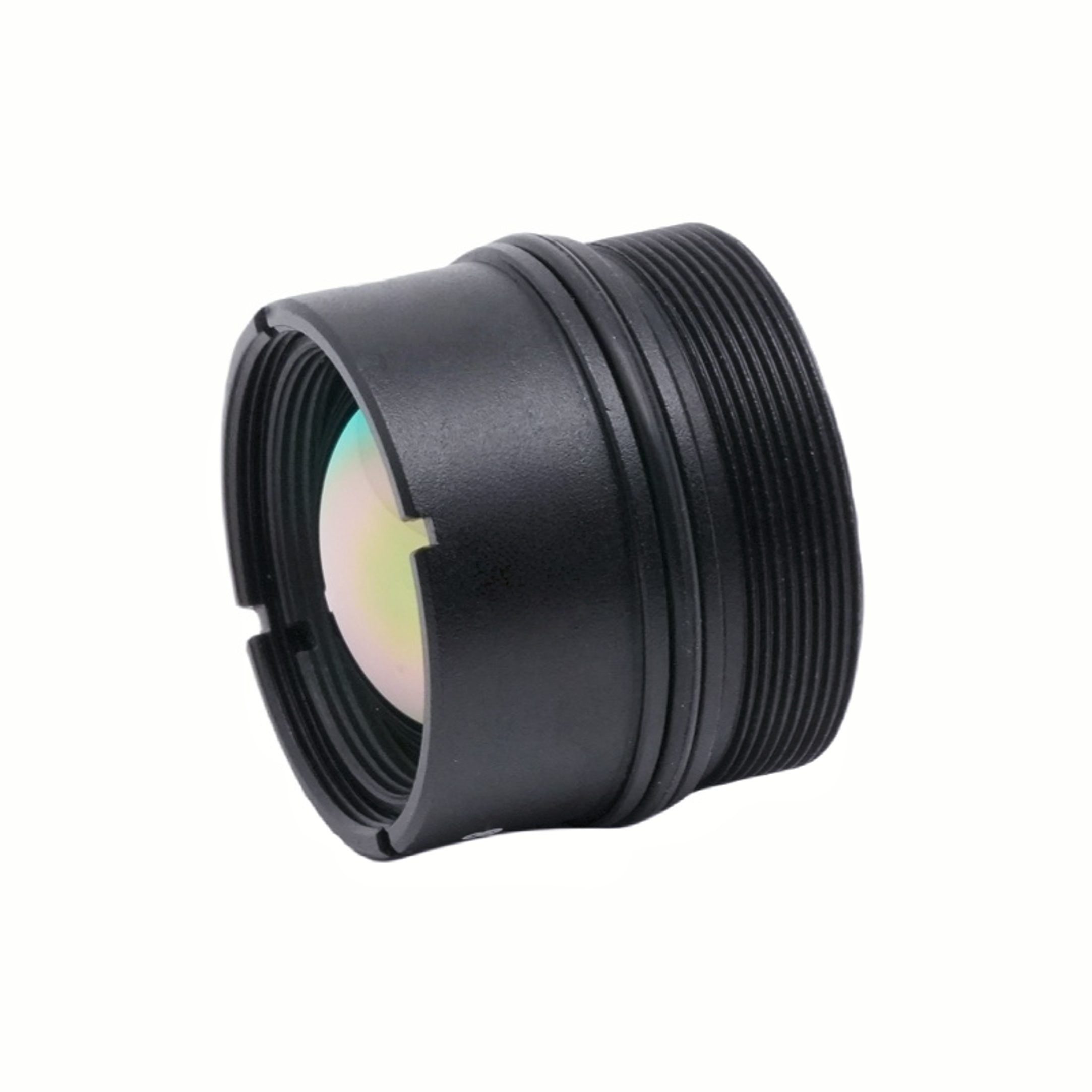

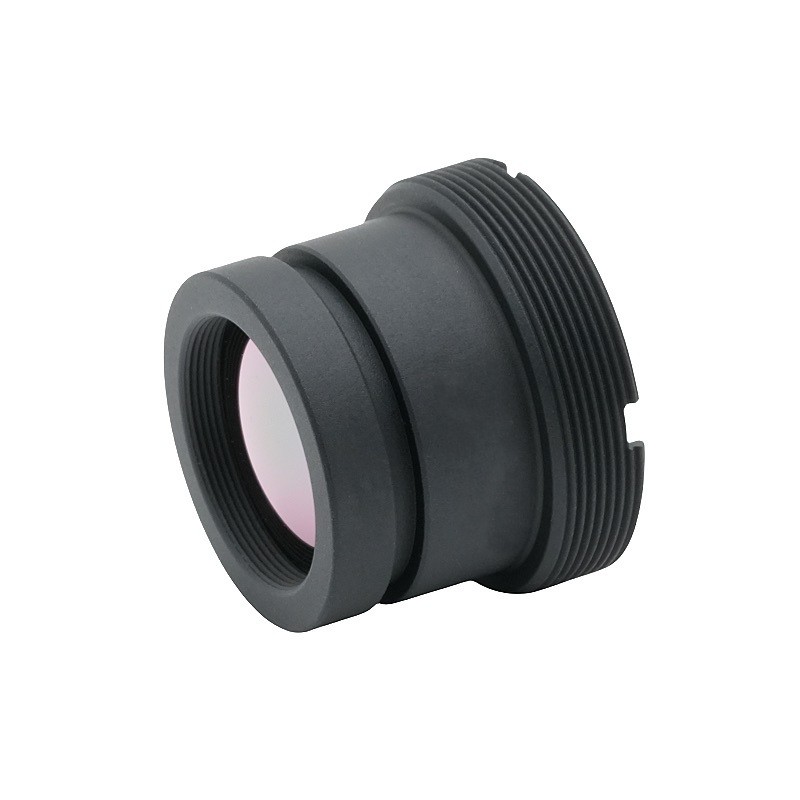

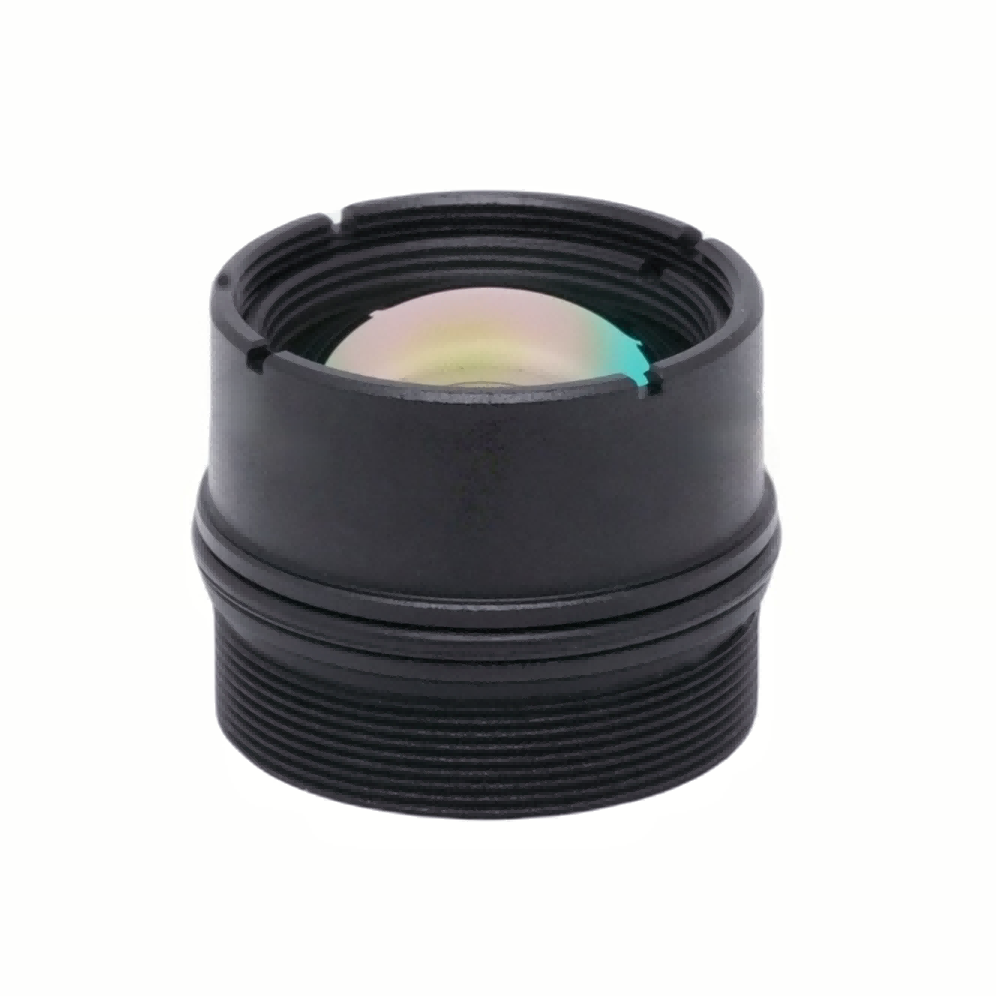

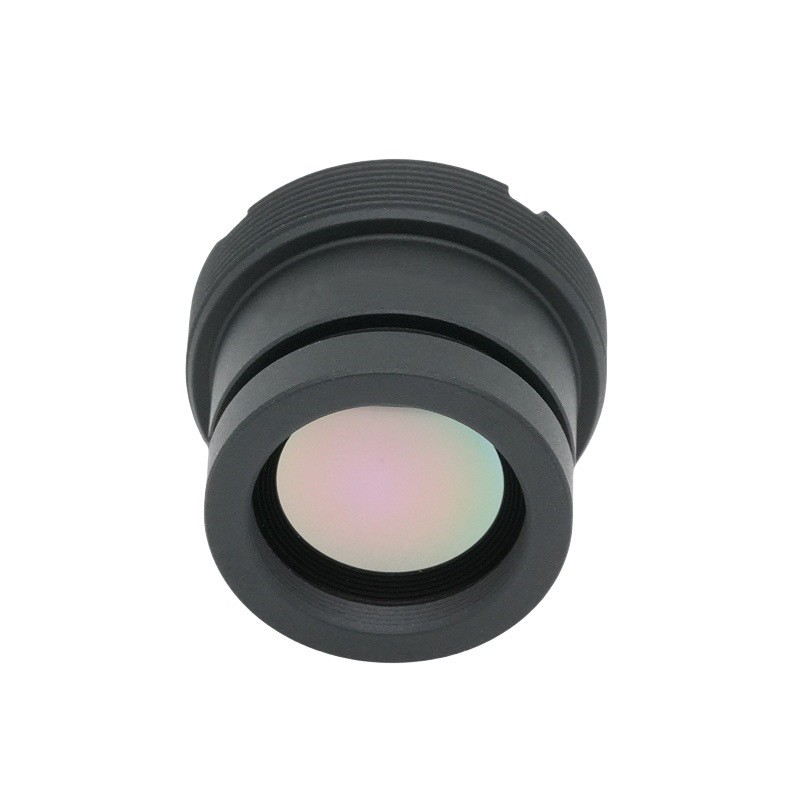

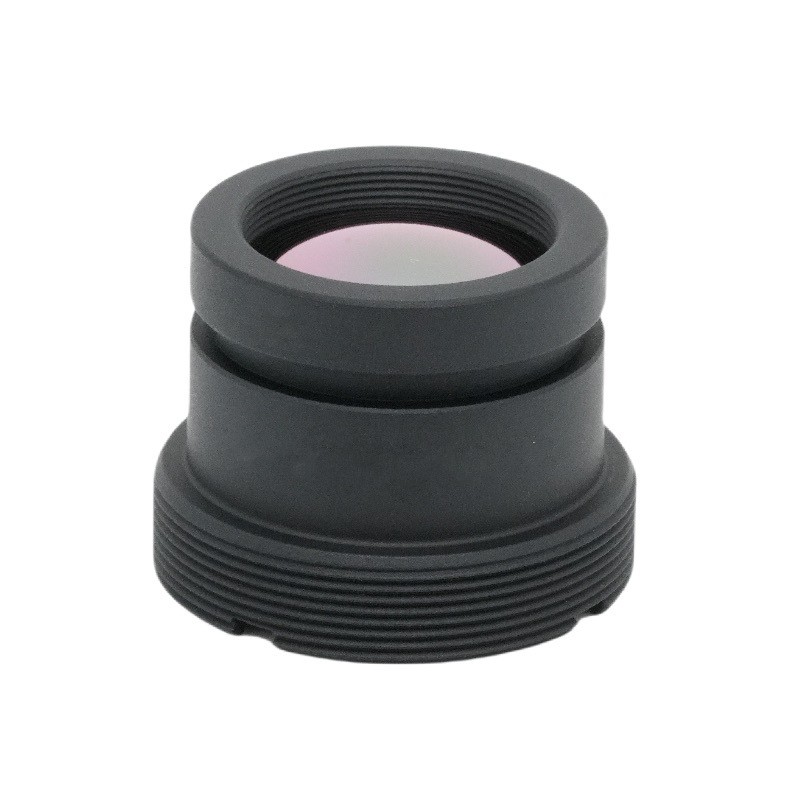

Infračervená termální čočka s ohniskovou vzdáleností 13 mm

Stručný popis produktu

VýrobceOptika BOSHITato technologie 13mm F1.0 nechlazená termální čočka je optimalizována pro dlouhovlnné infračervené pásmo 8-12μm. TentoTermovizní čočkaje dokonale sladěn s detektory s rozlišením 640×512 s rozměrem pixelů 12μm. Objektiv s velkou světelností F1,0 zachycuje slabé infračervené záření a poskytuje jasné tepelné výstupy při scénách s nízkým kontrastem. Jeho přední optický člen dosahuje stupně krytí IP67 a exponované povrchy jsou pokryty odolným AR povlakem pro udržení stabilního výkonu v komplikovaném venkovním prostředí. Ohnisko pokrývá 1 metr až nekonečno a pracovní teplota se pohybuje od -40 ℃ do +80 ℃. Kompaktní držák M20×0,5 podporuje pohodlnou montáž. Optická technologie BOSHI provádí přísnou optickou kalibraci, aby byla zaručena stabilní a konzistentní optická kvalita pro hromadnou integraci termovizních zařízení.

Podrobný popis produktu

Parametr

1. Ohnisková vzdálenost a clona: Tento nechlazený termální objektiv má pevnou ohniskovou vzdálenost 13 mm spolu s ultrarychlou světelností F1,0. Struktura velké apertury maximalizuje příjem infračervených fotonů, což přináší výrazné zlepšení poměru signálu k šumu u přizpůsobených tepelných senzorů a pokládá základ pro vysoce kvalitní výstup termosnímků.

2. Pracovní spektrum: Pracuje v pásmu 8‑12μm LWIR, které funguje jako hlavní atmosférické přenosové okno pro pasivní tepelnou detekci, což umožňuje spolehlivé získávání tepelného signálu ve většině venkovních pracovních podmínek.

3. Kompatibilita detektoru: Objektiv je přizpůsoben pro detektory s rozlišením 640×512 vybavené 12μm pixely. Poskytuje diagonální zorné pole 40,7°, horizontální zorné pole 32,6° a vertikální zorné pole 26,3° a splňuje požadavky na pozorování na střední vzdálenosti.

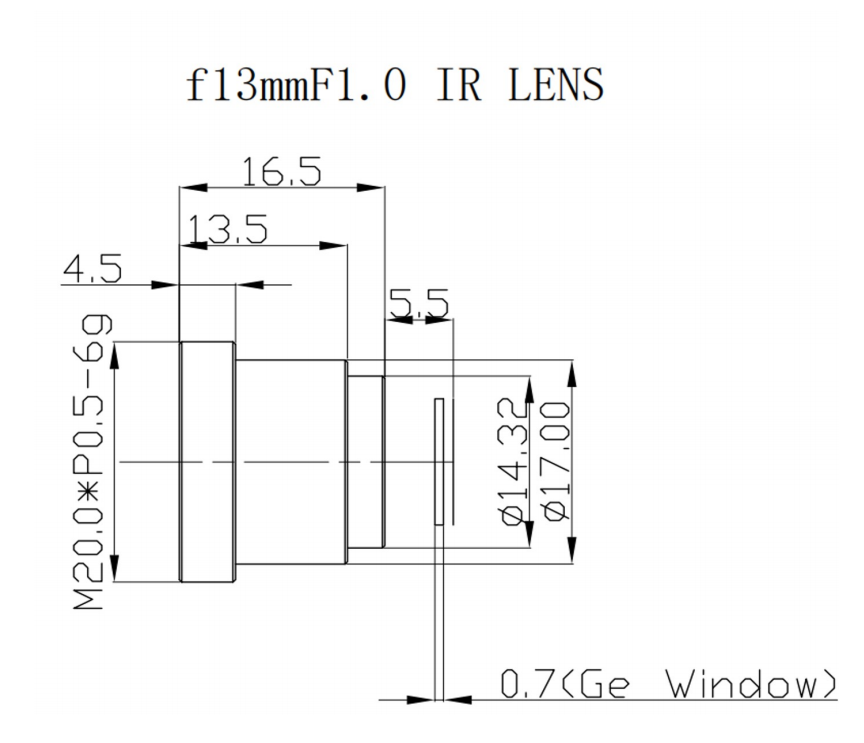

4. Mechanické a ekologické specifikace: Přijímá držák M20×0,5 pro jednoduchou a spolehlivou montáž. Přední optická součást zajišťuje krytí IP67. Provozní teplota se pohybuje od -40℃ do +80℃, takže se přizpůsobí extrémně chladnému a horkému venkovnímu prostředí. Rozsah zaostření sahá od 1 metru do nekonečna a podporuje tepelnou detekci cíle na blízkou i vzdálenou vzdálenost.

5. Optický index: Celková propustnost dosahuje ne méně než 86 %, relativní osvětlení není menší než 75 %. Zkreslení je kontrolováno v rozsahu ≤‑1,5 %. Antireflexní vrstva se nanáší na exponované optické povrchy, aby se snížila ztráta odrazu povrchu. Všechny indikátory parametrů jsou přísně kontrolovány optickou technologií BOSHI pro konzistenci produktu v šarži.

Výkonové výhody

1. Vynikající tepelná citlivost při slabém osvětlení. Jako objektiv F1.0 LWIR shromažďuje podstatně více infračervené energie ve srovnání s infračervenými čočkami s menší hodnotou clony. Taková schopnost zvyšuje rozlišení obrazu při úlohách detekce na velké vzdálenosti a přináší spolehlivý obrazový výkon v tepelných scénách s nízkým kontrastem.

2. Příznivá optická rovnoměrnost. Vysoké relativní osvětlení udržuje jednotný jas v celém obrazovém rámečku a zabraňuje jevu tmavých rohů. Nízké zkreslení zachovává skutečné geometrické rysy cílů a vytváří spolehlivý obrazový základ pro měření cíle a rozpoznávání cílů.

3. Vysoká účinnost spektrálního využití. AR povlak plus ≥86% celková propustnost snižuje ztráty infračervené energie v maximální míře. Dokáže plně odemknout výkonnostní potenciál sladěných nechlazených infračervených detektorů a plně využít hardwarovou kapacitu Thermal Imaging Lens.

4. Silná přizpůsobivost prostředí. Vodotěsná a prachotěsná konstrukce přední čočky s krytím IP67 odstraňuje požadavek na další vnější ochranná okna pro mnoho scénářů instalace. Široký rozsah provozních teplot omezuje rozostření a posun výkonu při drastických změnách okolní teploty. Optická technologie BOSHI dokončuje několik kol ověřování environmentální spolehlivosti tohoto produktu.

5. Pohodlná kompaktní integrace. Standardní držák M20×0,5 podporuje bezproblémovou instalaci do miniaturizovaných termokamer vyvinutých spolupracujícími vývojáři systémů. Celková konstrukce je kompaktní a šetří prostor pro uspořádání termovizního zařízení.

Aplikační pole

1. Zabezpečení hranic a perimetrický dohled. Nechlazená termální čočka podporuje nepřetržité sledování venkovní teploty. Zachycuje tepelné signatury narušujících objektů ve dne i v noci a napomáhá detekci narušení obvodu pro bezpečnostní místa.

2. Průmyslová prediktivní údržba. TentoTermovizní čočkazachycuje tepelné signály přehřátí z energetických zařízení, mechanických zařízení a potrubí. Pomáhá operátorům odhalit skryté chyby přehřátí ještě před poruchou zařízení a podporuje kontrolu stavu průmyslového zařízení.

3. Automobilové termovize. Slouží pro aftermarket asistenční systémy pro infračervené noční vidění. Spektrální odezva 8–12 μm pomáhá systémům vozidla detekovat překážky na silnici a živé cíle za nočních jízdních podmínek nebo za snížené viditelnosti.

4. Bezpilotní systémy. Funguje jako tepelný náklad namontovaný na malých UAV a bezpilotních pozemních vozidlech. Poskytuje termovizní data pro pátrací a záchranné mise, polní hlídky a úkoly vnímání situace.

5. Požární prevence a monitoring lesů. Objektiv LWIR identifikuje včasné skryté zdroje tepla v lesních oblastech. Podporuje včasné varování před nebezpečím požáru před tím, než se objeví otevřený plamen.

6. Energetický audit budovy. Provádí tepelnou kontrolu stavebních konstrukcí. Uživatelé mohou pomocí termosnímků lokalizovat polohu tepelných ztrát, místo úniku vzduchu a defekty izolace, které vedou k energeticky úsporné renovaci budovy.

7. Námořní dozor. Realizuje detekci námořních cílů den-noc za mlhavých námořních podmínek. Poskytuje stabilní výstup tepelného zobrazování pro úkoly monitorování na moři.
