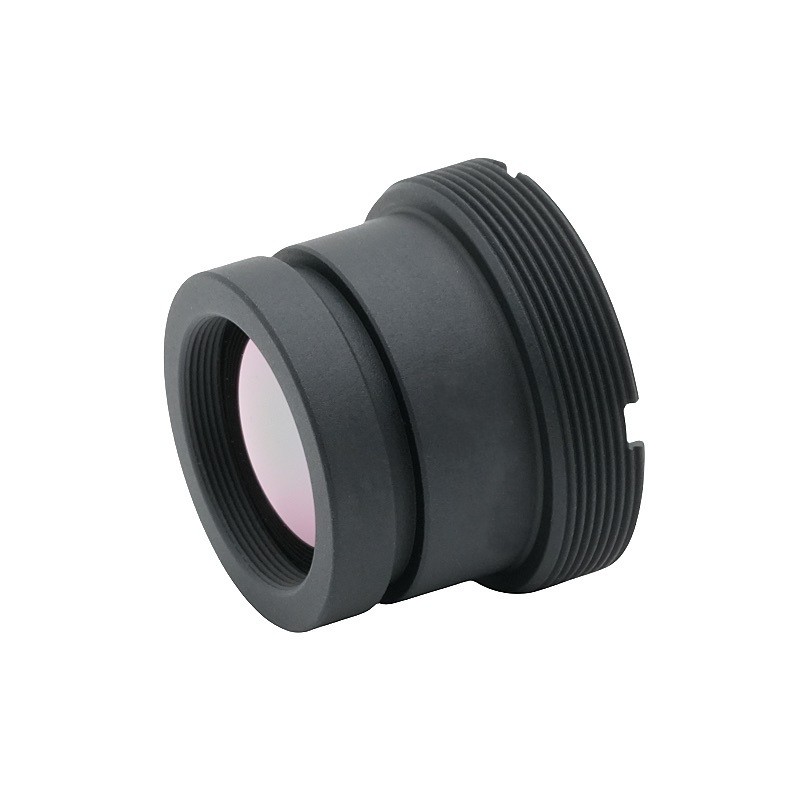

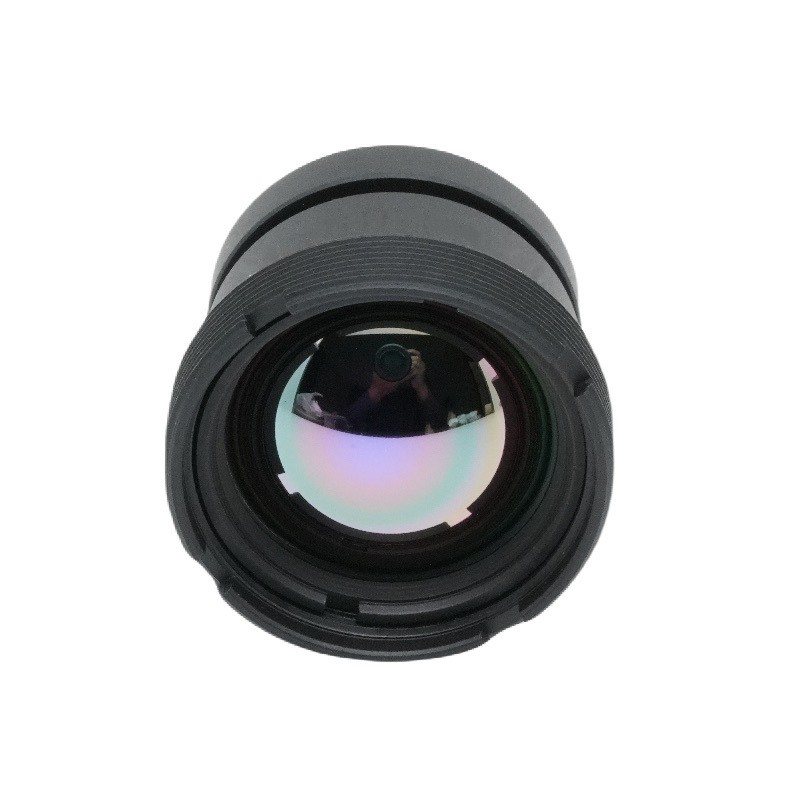

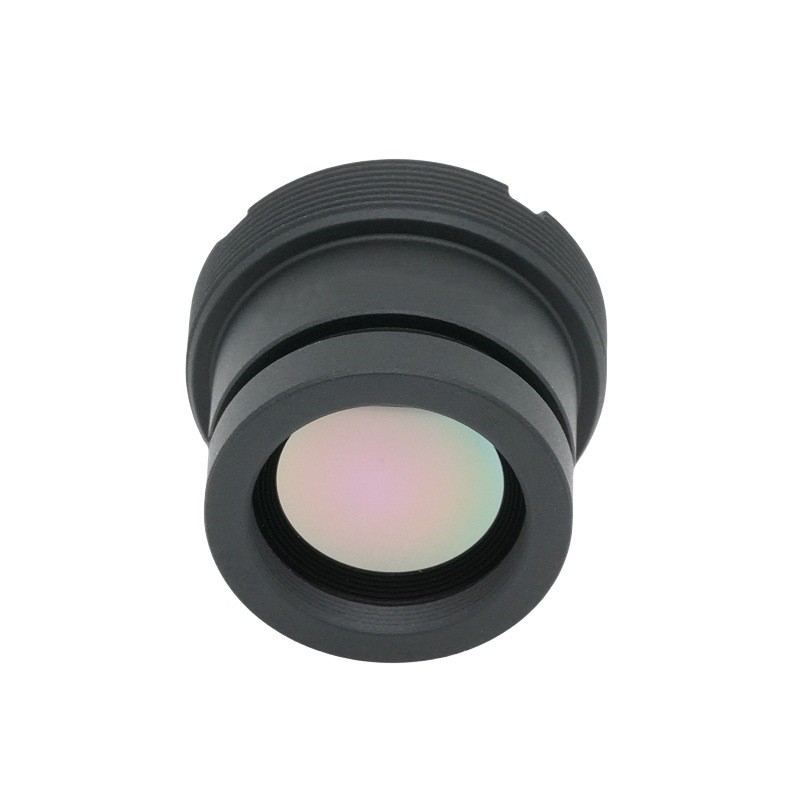

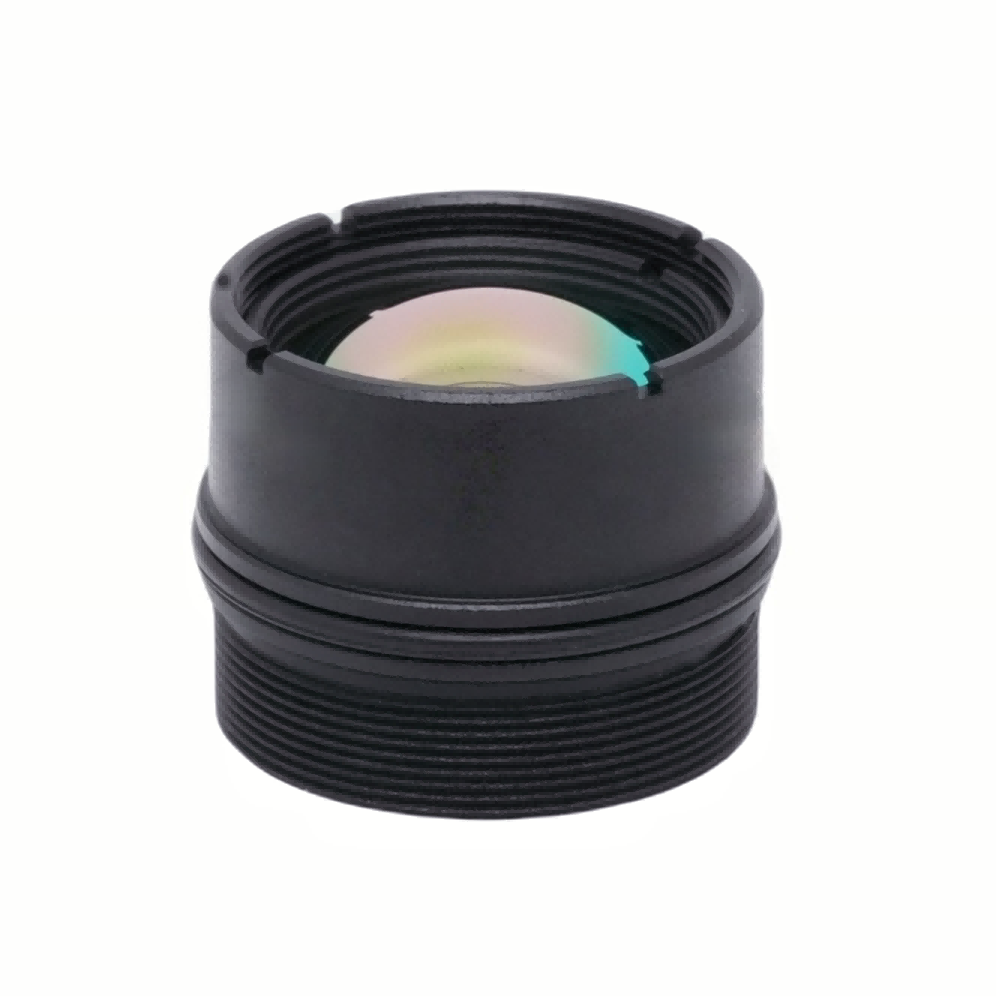

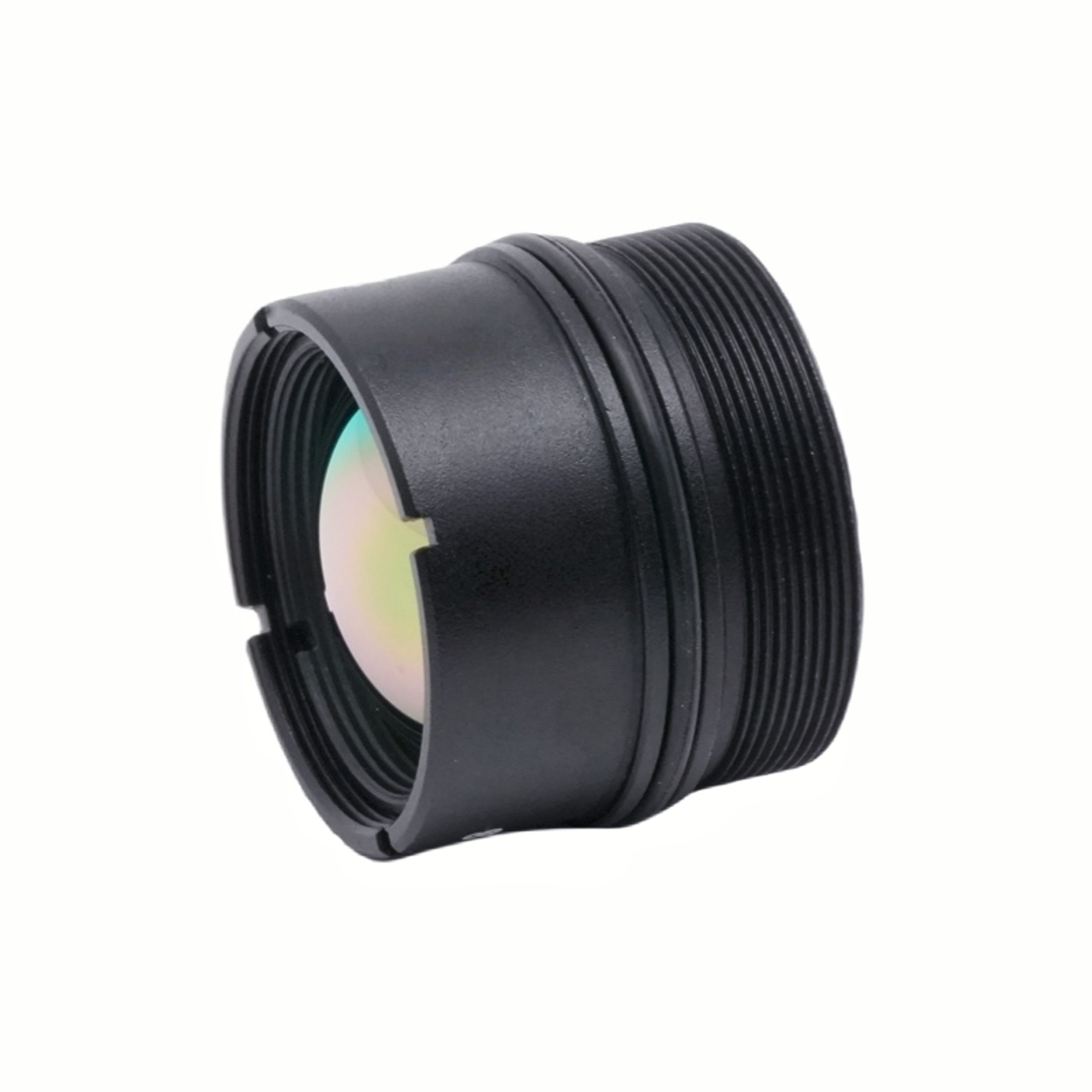

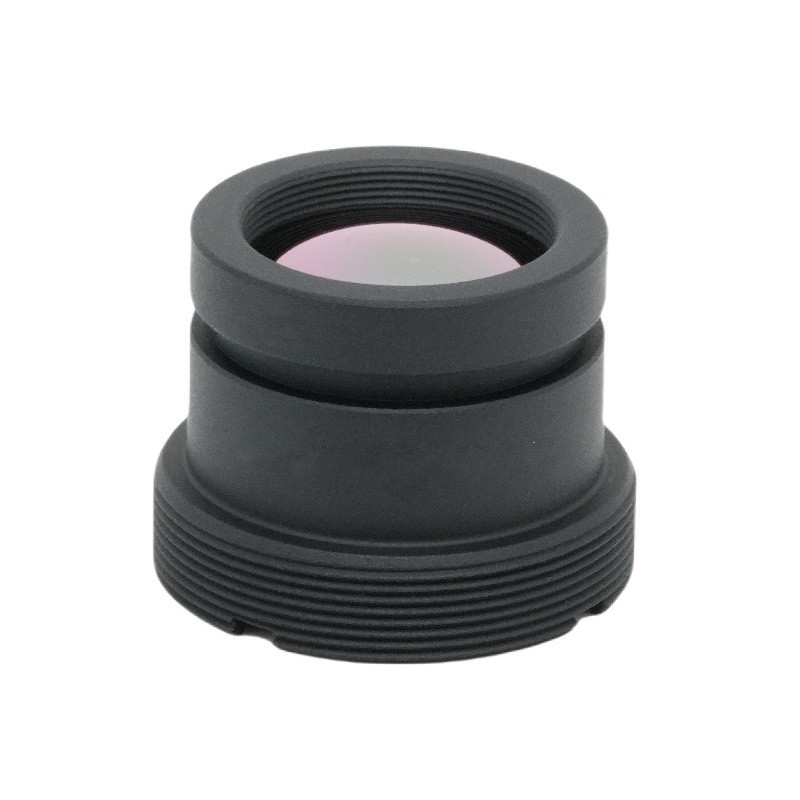

Popis produktu13mm F1.0 M22 12um HD objektiv Dlouhovlnný infračervený termovizní objektiv
ČOČKA BOSHI je přední čínský výrobce, dodavatel a vývozce standardních objektivů M12. Dodržování snahy o dokonalou kvalitu výrobků, takže náš standardní objektiv M12 byl spokojen mnoha zákazníky. Extrémní design, kvalitní suroviny, vysoký výkon a konkurenceschopná cena jsou to, co chce každý zákazník, a to je také to, co vám můžeme nabídnout. Poskytneme vám nejlepší poprodejní servis a včasné dodání.

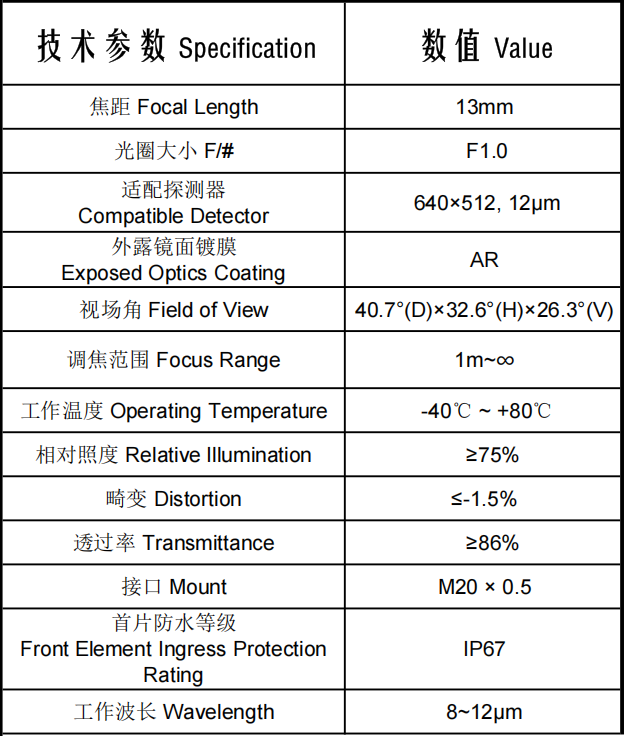

I. Podrobná interpretace základních parametrů

1. Základní optické specifikace

1. Ohnisková vzdálenost 13 mm, Velká clona F1,0

F1,0 představuje ultra velkou světelnou propustnost mezi infračervenými čočkami, s mnohem vyšším světelným tokem než konvenční infračervené čočky F1,4/F1,8. Při stejném tepelném infračerveném záření je intenzita signálu přijímaného detektorem výrazně zlepšena a poskytuje výrazně lepší poměr signálu k šumu pro nízkoteplotní slabé zdroje tepla a zobrazování cílů na velké vzdálenosti.

13mm střední ohnisková vzdálenost vyvažuje pokrytí zorného pole a identifikaci na velkou vzdálenost a představuje kompromis mezi širokoúhlým sledováním a měřením a detekcí teploty na střední až dlouhé vzdálenosti.

2. Provozní vlnová délka: 8~12μm

Jedná se o standardní dlouhovlnné infračervené (LWIR) atmosférické přenosové okno, kompatibilní s nechlazenými infračervenými detektory oxidu vanadičitého, univerzální vlnové pásmo pro monitorování lidského těla, měření teploty zařízení a zabezpečení venkovního tepelného zobrazování.

3. Kompatibilní detektor: 640×512, 12μm pixel Pitch

Odpovídá běžným 640pixelovým jádrům nechlazených infračervených kamer (univerzální specifikace pro Hikvision, Dahua, Guide Infrared, Dali Infrared atd.). Rozteč pixelů 12 μm je standardní velikost pixelů pro průmyslové a bezpečnostní infračervené systémy, která poskytuje střední rozlišení obrazu s ovladatelnými celkovými náklady na vybavení.

4. Zorné pole: 40,7° (úhlopříčně) × 32,6° (horizontálně) × 26,3° (vertikálně)

Středně úzké zorné pole s všestrannou použitelností:

· Horizontální FOV 32,6° vyhovuje scénářům lineární kontroly, jako jsou vozovky, tovární areály a hraniční čáry;

· Vertikální FOV 26,3° pokrývá scény s velkými výškovými rozdíly, včetně viaduktů, horských oblastí a plošin;

·Bez výrazného zeslabení okrajů běžného u ultraširokoúhlých objektivů, vyrovnává pozorovací rozsah a jednotnost obrazu.

5. Rozsah ostření: 1m ~ ∞

Podporuje měření teploty na krátkou vzdálenost pro zařízení na vzdálenost 1 m a tepelné pozorování zdrojů tepla na velké vzdálenosti ve vzdálenosti tisíců metrů, což umožňuje duální funkce kontroly zařízení na krátkou vzdálenost a bezpečnostního monitorování na velkou vzdálenost s jedinou čočkou.

2. Indikátory kvality obrazu

1.AR Antireflexní vrstva na exponované optice

Specializovaná infračervená antireflexní vrstva pro vlnové pásmo 8–12 μm snižuje odraz rozptýleného světla na povrchu čočky. V kombinaci s celkovou propustností ≥ 86 % maximalizuje shromažďování infračervené energie a potlačuje duchy a odlesky, čímž poskytuje čisté zobrazení při vysokých teplotách a silných světelných podmínkách.

2. Propustnost ≥86 % (plné vlnové pásmo 8~12μm)

Toto je vynikající výkonnostní měřítko pro infračervené čočky, protože běžné infračervené čočky obvykle dosahují pouze 70%~80% propustnosti. Vysoká propustnost zesiluje výhody velké clony F1.0, díky čemuž jsou slabé nízkoteplotní zdroje tepla (např. elektrické úniky, tepelné ztráty potrubí) mnohem snadněji identifikovatelné.

3. Relativní osvětlení ≥ 75 %

Jas ve čtyřech rozích rámečku obrazu zůstává minimálně 75 % středového jasu, což eliminuje zjevné ztmavení na okrajích během velkoplošného panoramatického sledování. Není vyžadováno žádné těžké softwarové zjasnění okrajů (které by vyvolalo nadměrný šum).

4. Zkreslení ≤-1,5 %

Záporná hodnota označuje mírné soudkovité zkreslení s vynikající kontrolou zkreslení. Přímé čáry ve scéně nevykazují téměř žádné ohyby, což eliminuje chyby měření rozměrů nebo teploty způsobené optickým zkreslením – ideální pro průmyslové scénáře vyžadující přesné odečítání teploty a výpočet rozměrů.

3. Mechanická a environmentální adaptabilita

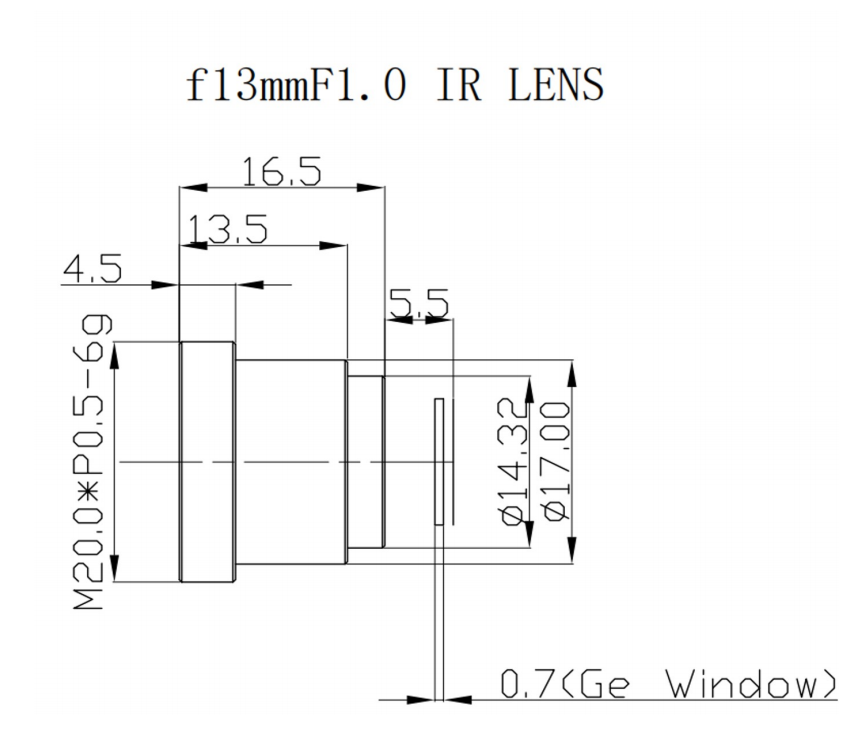

1.Upevnění: M20 × 0,5

Standardní univerzální závitové rozhraní pro infračervený průmysl, přímo kompatibilní s většinou běžných jader 640 nechlazených infračervených kamer na trhu, poskytuje silnou kompatibilitu a nízké náklady na výměnu/integraci.

2. Stupeň ochrany proti vniknutí předního prvku: IP67

Přední člen objektivu je prachotěsný a vodotěsný, což umožňuje přímé venkovní nasazení bez dalších ochranných krytů. Odolává krátkodobému postříkání deštěm, písku a vlhkému prostředí, což výrazně zjednodušuje konstrukční návrh venkovního kompletního vybavení.

3.Provozní teplota: -40℃ ~ +80℃

Mimořádně široký rozsah teplotní tolerance pokrývající mrazivé severské zimy, spalující jižní léta a vysokoteplotní průmyslové dílny/hutní periferie. Optika čočky, tubus a povlak zabraňují delaminaci, deformaci a posunu zaostření při extrémně vysokých/nízkých teplotách pro stabilní nepřetržitý provoz.

II. Shrnutí hlavních výhod výkonu

Výhoda 1: Extrémně nízkoteplotní infračervená detekční schopnost (F1,0 velká clona + 86% vysoká propustnost)

Jen málo objektivů se stejnou ohniskovou vzdáleností využívá světelnost F1.0. Ve spojení s vysoce propustnou vrstvou AR její identifikační kapacita pro nízkoteplotní slabé zdroje tepla daleko předčí běžné objektivy F1,4. Jasně zachycuje malá ohniska na velké vzdálenosti, úniky tepla z podzemního potrubí a menší zvýšení teploty v elektrických zařízeních, čímž zvyšuje přesnost měření teploty a citlivost alarmů.

Výhoda 2: Jednotné zobrazení a nízké zkreslení, vhodné pro sledování i přesné měření teploty

≥75% okrajové relativní osvětlení řeší běžnou vadu "tmavých čtyř rohů" širokoúhlých infračervených čoček. Zkreslení řízené v rozmezí 1,5 % zajišťuje geometrickou věrnost obrazu. Během průmyslového měření teploty, inspekce poruch napájení a tepelné detekce železničního tranzitu nedochází k žádným falešným teplotním údajům způsobeným optickým zkreslením – ideální pro aplikace kvantitativní kontroly.

Výhoda 3: Venkovní nasazení za každého počasí se zjednodušenou ochranou a stabilním širokoteplotním výkonem

Krytí přední čočky IP67 plus široký teplotní rozsah -40~80℃ podporuje přímou instalaci v otevřených polích, rozvodnách, dolech a dálnicích bez přizpůsobených vodotěsných krytů. Při extrémních teplotách nedochází k žádnému posunu zaostření nebo selhání povlaku, což snižuje celkové náklady na integraci zařízení a četnost poruch.

Výhoda 4: Vysoká všestrannost, kompatibilní s jádry infračervených kamer Mainstream 640

Formát 12μm 640×512 je nejoblíbenější specifikací pro nechlazené infračervené detektory. Standardní závitové uchycení M20×0,5 umožňuje hromadnou integraci prostřednictvím zabezpečení, průmyslového měření teploty a výrobců infračervených zařízení namontovaných ve vozidlech s vyspělým přizpůsobením dodavatelského řetězce.

Výhoda 5: Integrované ostření na blízko a na dálku

Nepřetržité ostření od 1 m na blízko do nekonečna umožňuje jednomu objektivu uspokojit dva scénáře: kontrolu zařízení na krátkou vzdálenost (rozvaděče, motory) a bezpečnostní monitorování na velkou vzdálenost (hranice, hranice továrny). Snižuje rozmanitost inventáře tím, že eliminuje potřebu skladovat objektivy s různými ohniskovými vzdálenostmi.

III. Segmentovaná aplikační pole

1. Energetický a energetický průmysl (základní aplikační scénář)

· Infračervené měření teploty pro rozvodny a místnosti s rozvodem energie: Zachycuje nepatrné zvýšení teploty na konektorech, přípojnicích a jističích; nízké zkreslení zaručuje přesné měření teploty; Krytí IP67 se přizpůsobí venkovnímu prostředí rozvodny.

·Dálková kontrola přenosových vedení a pólů: 13mm ohnisková vzdálenost spárovaná s velkou clonou F1.0 identifikuje přetržení drátu a vady zahřívání izolátoru tisíce metrů daleko; široká teplotní tolerance se přizpůsobí divokým teplotním výkyvům na poli.

· Detekce horkých míst pro fotovoltaické elektrárny: Vysoká propustnost identifikuje slabá horká místa na FV panelech, zatímco rovnoměrné relativní osvětlení poskytuje zobrazení celého FV pole bez stínů.

2. Venkovní bezpečnost a ostraha hranic

·Včasné varování před vniknutím do továrních směsí, ropných polí a dolů: Vlnové pásmo 8–12μm proniká úplnou tmou a řídkou mlhou; clona F1.0 zachycuje slabé infračervené záření lidského těla a 32,6° horizontální FOV se hodí k lineárnímu uspořádání obvodu stěny.

·Noční vidění za každého počasí pro ochranu hranic a pobřeží: odolnost proti nízkým teplotám -40 °C se přizpůsobí chladnému severnímu klimatu a stupeň krytí IP67 odolává dešti, sněhu a písečným bouřím pro identifikaci osob a zdrojů tepla vozidel na velké vzdálenosti.

· Tepelné zobrazování požárního varování a měření rychlosti na dálnicích a tunelech: Nízké zkreslení zajišťuje přesný výpočet velikosti a polohy vozidla a čočka odolává mlze a prachu ve vlhkém prostředí tunelu bez zamlžování.

3. Prediktivní údržba průmyslových zařízení

· Monitorování zařízení v metalurgických a tavicích vysokoteplotních dílnách: Toleruje okolní teplotu až +80 ℃ pro detekci poruch přehřátí vysokých pecí, ložisek dopravníků a motorů.

·Inspekce úniku tepla pro chemická potrubí a skladovací nádrže: Podporuje skenování zařízení na blízkou vzdálenost 1 m a úplné prověřování potrubí na velkou vzdálenost; vysoká prostupnost zachycuje nepatrná místa úniku tepla.

·Detekce řízení teploty pro serverové místnosti datového centra a skříně pro skladování energie: Identifikuje abnormální nárůst teploty v bateriových sadách a serverech pro včasné varování před nebezpečím požáru.

4. Železniční doprava a infračervené systémy namontované na vozidle

·Palubní infračervené monitorování pro vysokorychlostní vlaky a vlaky metra: Detekuje přehřátí na kolejnicích a brzdových systémech vlaků; Široká teplotní tolerance se přizpůsobí sezónním výkyvům venkovní teploty a stupeň krytí IP67 odolává tunelové vodní mlze a prachu.

·Asistent řízení vozidla s nočním viděním: Identifikuje chodce a zdroje tepla zvířat po setmění; střední FOV vyvažuje detekci na velkou vzdálenost a pokrytí silnice.

5. Prevence lesních požárů a inspekce přírodních zdrojů

UAV nebo pozemní pan-tilt monitorování lesních požárů: Identifikuje skryté zdroje požáru hluboko v lesích na velké vzdálenosti; jeho schopnost detekce slabého zdroje tepla zaznamená brzký doutnající oheň před otevřeným ohněm, venkovní vodotěsný a teplotně odolný design se přizpůsobí složitému horskému klimatu.

6. Civilní teplotní screening a nouzová záchrana

·Testování teploty personálu v továrnách a přístavech: Jednotné osvětlení zajišťuje bezchybné současné měření teploty více osobami na okrajích rámu a venkovní provoz za každého počasí zabraňuje rušení slunečním zářením a deštěm.

·Pátrací a záchranný hasič: Proniká hustým kouřem, aby lokalizoval uvězněné oběti; krátká zaostřovací vzdálenost podporuje vyhledávání ve stísněném prostoru, zatímco režim dlouhého dosahu skenuje celá ohniska požáru.

IV. Rozdílné výhody oproti konkurenčním produktům

Ve srovnání s běžnými 13mm F1,4/F1,8 dlouhovlnnými infračervenými objektivy se stejnou ohniskovou vzdáleností přináší tento produkt klíčové rozdíly:

·Dvojnásobná propustnost světla pro vyšší citlivost na nízkoteplotní zdroje tepla;

·Vestavěná ochrana přední čočky IP67, která zjednodušuje kompletní konstrukční návrh zařízení;

·Nižší zkreslení a vyšší relativní osvětlení okrajů pro vynikající spolehlivost v profesionálních scénářích měření teploty;

· Stabilní výkon v celém teplotním rozsahu -40~80 ℃ se silnější adaptabilitou na extrémní prostředí.

Náš Starlight Lens lze nainstalovat do chytré domácí webové kamery, kamery s umělou inteligencí.

13mm F1.0 M22 12um HD objektiv Dlouhovlnný infračervený termovizní objektiv Bezpečnostní monitorovací objektiv Starlight, standardní objektiv se závitem M12, s 2,0 F/NO, 6G strukturou, lehčí, s vysokou nákladovou efektivitou! Pokud máte zájem o náš standardní objektiv Starlight, můžete se s námi nyní poradit, včas vám odpovíme!

Výrobek má následující specifické vlastnosti:

1. Vlastnosti produktu: Vyrobeno ze všech plastových materiálů, při zajištění kvality výrobků můžeme zákazníkům nabídnout nižší nákupní cenu..

2. Výhody produktu: Velký úhel, malá velikost, široký rozsah hloubky ostrosti.

Netrpělivě očekáváme váš nákup a těšíme se, že vám poskytneme tu nejlepší spolupráci a hlubší obchodní spolupráci.
